60130200 Kupplung HZ Bohrung 6mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Bohrungs-Durchmesser
6 mm
Außen-Ø
19.1 mm
Besonderheiten
spielfrei
Nenndrehmoment (übertragbar)
1.70 Nm
UKCA
Ja
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
15,32 €
5
3% = 0,49 €
14,83 €
10
6% = 0,94 €
14,38 €
25
12% = 1,81 €
13,51 €
50
18% = 2,72 €
12,60 €
100
23% = 3,60 €
11,72 €
250
30% = 4,59 €
10,73 €
500
33% = 4,99 €
10,33 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (15,32 € / Stück)
15,32 €
zzgl. MwSt.
15,00 €
Highlights & Details

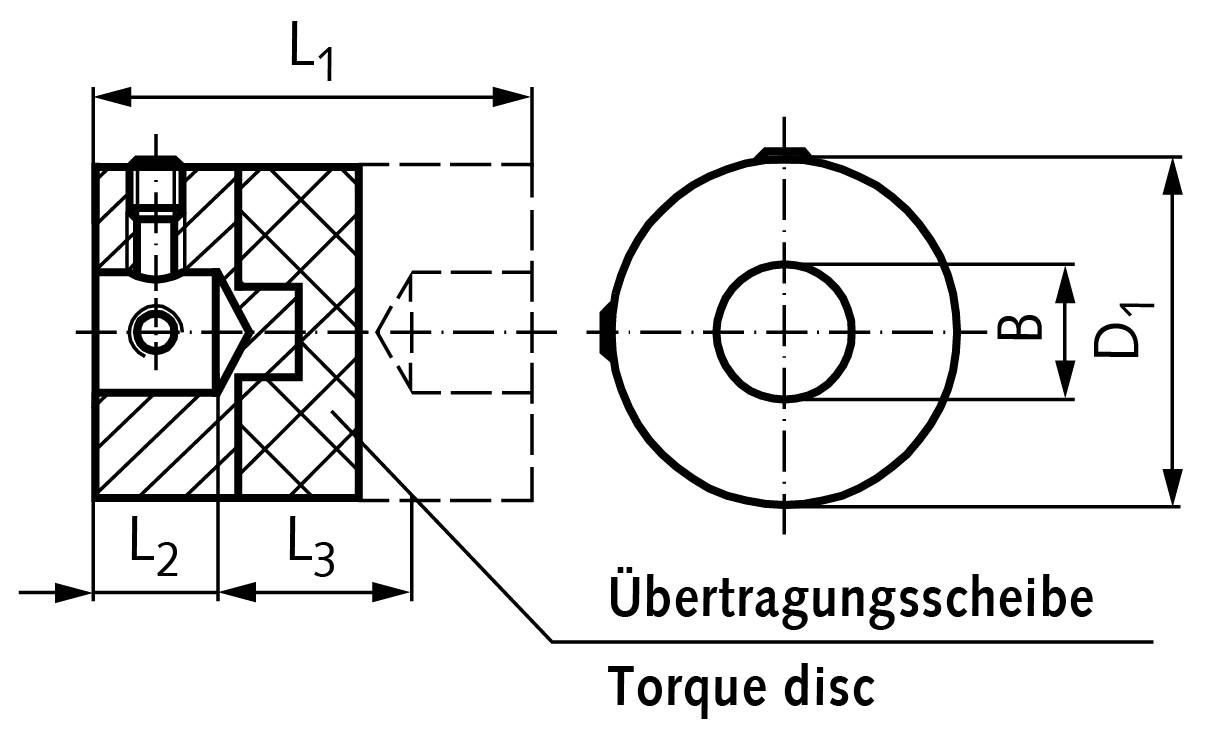

- Artikelnummer (SKU)60130200MaterialAluminium / KunststoffRostfreiJaKupplungstypDrehstarr, quernachgiebigMax. Drehzahl3000 [U/min]Max. axiale Verlagerung0,1 [mm]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-20 [°C]Temperaturbereich bis60 [°C]OberflächeAluchromMax. Drehmoment1,70 [Nm]stat. Bruchmoment [statisches]8 [Nm]Bohrungsdurchmesser [B+0,03]6 [mm]Gesamtlänge [L1]22,0 [mm]Außendurchmesser [D1 [mm]]19,1 [mm]max. Verlagerung Winkel bei 3000 min-1 [±Grad]0,5max. Verlagerung radial bei 3000 min-10,2 [±mm]Verdrehsteifigkeit115 [Nm/rad]Gewicht12,0 [g]Ersatzteil Kreuzscheibe601 242 00
Technische Daten
- Artikelnummer (SKU)60130200MaterialAluminium / KunststoffRostfreiJaKupplungstypDrehstarr, quernachgiebigMax. Drehzahl3000 [U/min]Max. axiale Verlagerung0,1 [mm]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-20 [°C]Temperaturbereich bis60 [°C]OberflächeAluchromMax. Drehmoment1,70 [Nm]stat. Bruchmoment [statisches]8 [Nm]Bohrungsdurchmesser [B+0,03]6 [mm]Gesamtlänge [L1]22,0 [mm]Außendurchmesser [D1 [mm]]19,1 [mm]max. Verlagerung Winkel bei 3000 min-1 [±Grad]0,5max. Verlagerung radial bei 3000 min-10,2 [±mm]Verdrehsteifigkeit115 [Nm/rad]Gewicht12,0 [g]Ersatzteil Kreuzscheibe601 242 00
- Bohrungs-Durchmesser
6 mm
- Außen-Ø
19.1 mm
- Besonderheiten
spielfrei
- Nenndrehmoment (übertragbar)
1.70 Nm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929544155 60130200 Kupplung HZ Bohrung 6mm

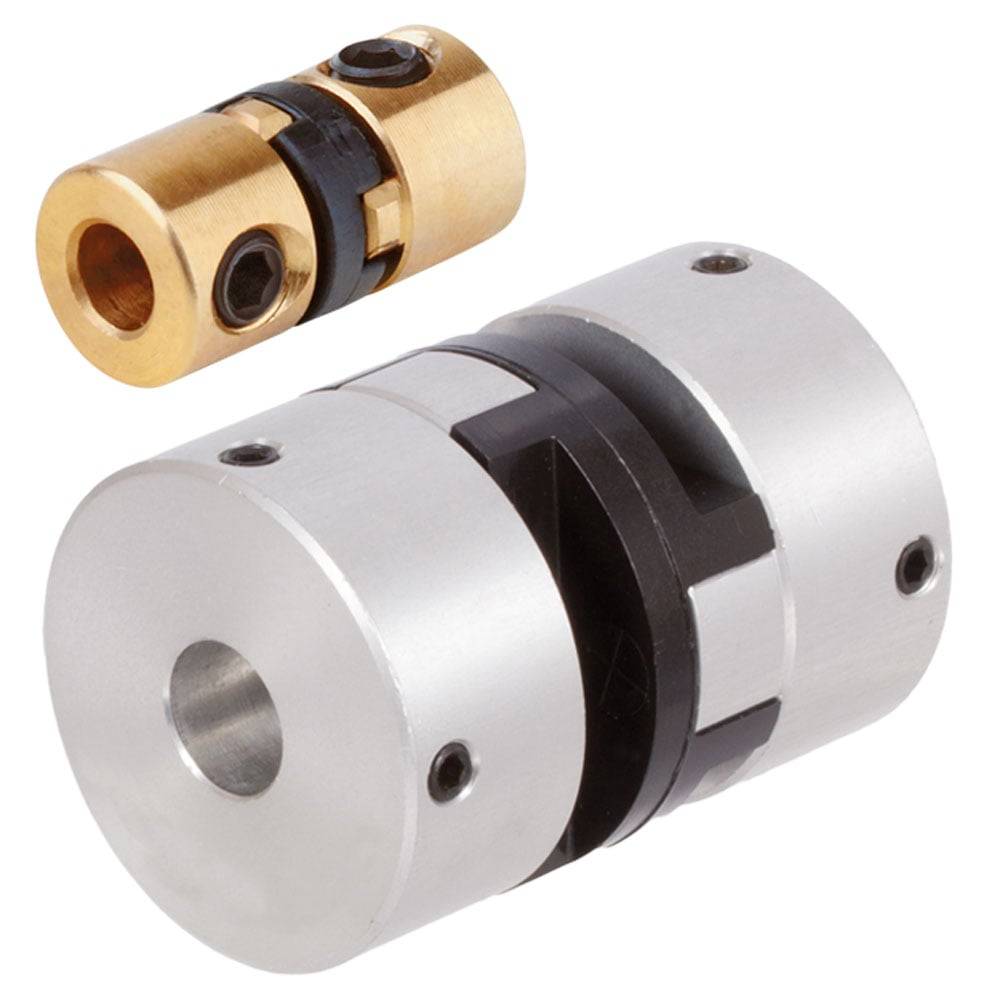

Beschreibung
60130200
Werkstoff: Naben bis Außen-Ø 12,7mm aus Messing, darüber aus
Alu-Legierung mit Aluchrom-Oberflächenbehandlung. Übertragungselement
aus schwarzem Polyacetal. Diese 3-teiligen spielfreien und elektrisch
isolierenden Kupplungen HZ bestehen aus 2 Naben und einer
Übertragungsscheibe. Sie sind vielseitig einsetzbar und robust gebaut.
Hoher Radialausgleich, einfache Montage auch bei schwer zugänglichen
Einbausituationen. Anwendung: Ideal für Schrittmotoren durch die
dämpfenden Eigenschaften der Übertragungsscheibe aus Kunststoff.
Positionierantriebe, Stellungsgeber wie Inkremental- oder
Absolutencoder, Pumpen etc. Temperaturbereich: -20° C bis +60° C.
Werkstoff: Naben bis Außen-Ø 12,7mm aus Messing, darüber aus
Alu-Legierung mit Aluchrom-Oberflächenbehandlung. Übertragungselement
aus schwarzem Polyacetal. Diese 3-teiligen spielfreien und elektrisch
isolierenden Kupplungen HZ bestehen aus 2 Naben und einer
Übertragungsscheibe. Sie sind vielseitig einsetzbar und robust gebaut.
Hoher Radialausgleich, einfache Montage auch bei schwer zugänglichen
Einbausituationen. Anwendung: Ideal für Schrittmotoren durch die
dämpfenden Eigenschaften der Übertragungsscheibe aus Kunststoff.
Positionierantriebe, Stellungsgeber wie Inkremental- oder
Absolutencoder, Pumpen etc. Temperaturbereich: -20° C bis +60° C.
