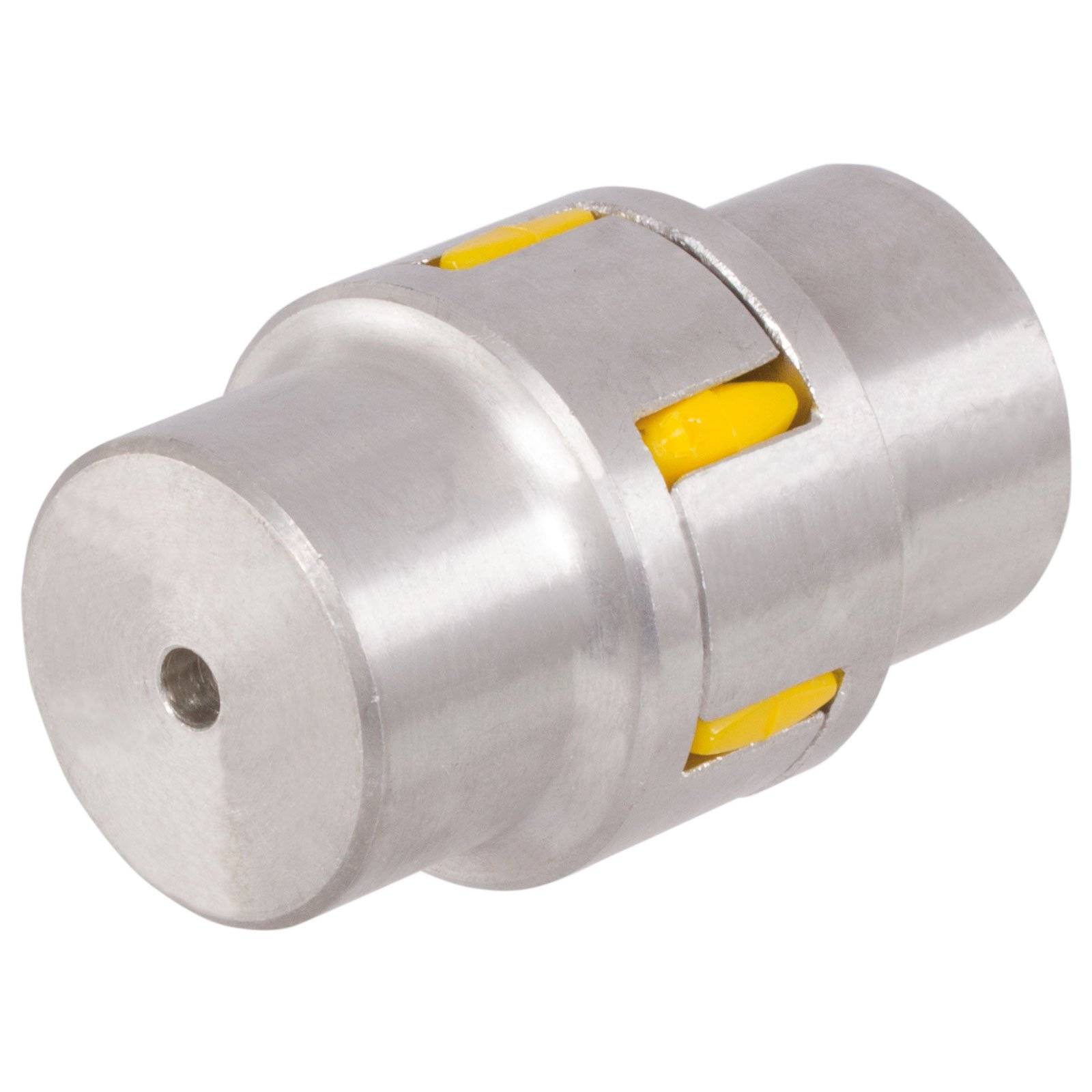

60519800 Kupplung RN Alu Größe 9 kaufen

1/2

Produkt-Art

Klauenkupplung

Außen-Ø

20 mm

Besonderheiten

ungebohrt

Ausführung

Typ 9

max. Bohrungs-Ø

9 mm

Datenblatt (PDF)

Lieferung Fr., 25. Sept.

48 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (29,86 € / Stück)

29,86 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Artikelnummer (SKU)60519800MaterialAluminium/PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,1 [mm]Max. axiale Verlagerung0,2 [mm]Max. Winkel-Verlagerung1 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße9Nenn-Drehmoment2,93 [Nm]Max. Drehmoment6 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]9 [mm]Max. Drehzahl bei 30 m/s28000 [min-1]Verdrehwinkel bei max. Nm [Grad]2Mindestabstand für Demontage [B*]9 [mm]Länge der Bohrung [l]10 [mm]Abstand zwischen den Nabenteilen [E]10 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]1 [mm]Breite Zahnkranz [b]8 [mm]Gesamtlänge [L]30 [mm]Außendurchmesser [DH]20 [mm]Nabendurchmesser [D]20 [mm]Innendurchmesser Zahnkranz [dH]7 [mm]Gewicht17 [g]Ersatz-Zahnkranz 92° Shore [Art.-Nr.] [Ersatzteil]60519209

Technische Daten

Artikelnummer (SKU)60519800MaterialAluminium/PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,1 [mm]Max. axiale Verlagerung0,2 [mm]Max. Winkel-Verlagerung1 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße9Nenn-Drehmoment2,93 [Nm]Max. Drehmoment6 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]9 [mm]Max. Drehzahl bei 30 m/s28000 [min-1]Verdrehwinkel bei max. Nm [Grad]2Mindestabstand für Demontage [B*]9 [mm]Länge der Bohrung [l]10 [mm]Abstand zwischen den Nabenteilen [E]10 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]1 [mm]Breite Zahnkranz [b]8 [mm]Gesamtlänge [L]30 [mm]Außendurchmesser [DH]20 [mm]Nabendurchmesser [D]20 [mm]Innendurchmesser Zahnkranz [dH]7 [mm]Gewicht17 [g]Ersatz-Zahnkranz 92° Shore [Art.-Nr.] [Ersatzteil]60519209

Produkt-Art: Klauenkupplung

Außen-Ø: 20 mm

Besonderheiten: ungebohrt

Ausführung: Typ 9

max. Bohrungs-Ø: 9 mm

Bohrungs-Länge: 10 mm

Nenndrehmoment (übertragbar): 2.93 Nm

Breite: 8 mm

Shorehärte: 92 Shore A

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 929566954 60519800 Kupplung RN Alu Größe 9

Beschreibung

60519800
Werkstoff: Naben aus Aluminium, Zahnkränze aus Polyurethan, gelb,
Shore-Härte 92°A. Ersatz-Zahnkränze wahlweise in Shore-Härte 92°A, 98°A
(rot) oder 64°D (grün). Fertigbohrungen und Passfedernuten gegen
Mehrpreis. Temperaturbereich: -40 ° C bis +90 ° C. B* ist das Mittelmaß,
um welches z. B. eine Arbeits- oder Antriebsmaschine verschoben werden
muss, um eines der gekuppelten Aggregate senkrecht ausbauen zu können.
Gewichte beziehen sich auf die max. Fertigbohrung ohne Nuten.

Ausführung

Artikelnummer (SKU)60519800MaterialAluminium/PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,1 [mm]Max. axiale Verlagerung0,2 [mm]Max. Winkel-Verlagerung1 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße9Nenn-Drehmoment2,93 [Nm]Max. Drehmoment6 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]9 [mm]Max. Drehzahl bei 30 m/s28000 [min-1]Verdrehwinkel bei max. Nm [Grad]2Mindestabstand für Demontage [B*]9 [mm]Länge der Bohrung [l]10 [mm]Abstand zwischen den Nabenteilen [E]10 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]1 [mm]Breite Zahnkranz [b]8 [mm]Gesamtlänge [L]30 [mm]Außendurchmesser [DH]20 [mm]Nabendurchmesser [D]20 [mm]Innendurchmesser Zahnkranz [dH]7 [mm]Gewicht17 [g]Ersatz-Zahnkranz 92° Shore [Art.-Nr.] [Ersatzteil]60519209

Lieferumfang

Artikelnummer (SKU)60519800MaterialAluminium/PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,1 [mm]Max. axiale Verlagerung0,2 [mm]Max. Winkel-Verlagerung1 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße9Nenn-Drehmoment2,93 [Nm]Max. Drehmoment6 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]9 [mm]Max. Drehzahl bei 30 m/s28000 [min^-1]Verdrehwinkel bei max. Nm [Grad]2Mindestabstand für Demontage [B*]9 [mm]Länge der Bohrung [l]10 [mm]Abstand zwischen den Nabenteilen [E]10 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]1 [mm]Breite Zahnkranz [b]8 [mm]Gesamtlänge [L]30 [mm]Außendurchmesser [DH]20 [mm]Nabendurchmesser [D]20 [mm]Innendurchmesser Zahnkranz [dH]7 [mm]Gewicht17 [g]Ersatz-Zahnkranz 92° Shore [Art.-Nr.] [Ersatzteil]60519209

Hinweise

Artikelnummer (SKU)60519800MaterialAluminium/PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,1 [mm]Max. axiale Verlagerung0,2 [mm]Max. Winkel-Verlagerung1 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße9Nenn-Drehmoment2,93 [Nm]Max. Drehmoment6 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]9 [mm]Max. Drehzahl bei 30 m/s28000 [min-1]Verdrehwinkel bei max. Nm [Grad]2Mindestabstand für Demontage [B*]9 [mm]Länge der Bohrung [l]10 [mm]Abstand zwischen den Nabenteilen [E]10 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]1 [mm]Breite Zahnkranz [b]8 [mm]Gesamtlänge [L]30 [mm]Außendurchmesser [DH]20 [mm]Nabendurchmesser [D]20 [mm]Innendurchmesser Zahnkranz [dH]7 [mm]Gewicht17 [g]Ersatz-Zahnkranz 92° Shore [Art.-Nr.] [Ersatzteil]60519209

Systemvoraussetzungen

Artikelnummer (SKU)60519800MaterialAluminium/PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,1 [mm]Max. axiale Verlagerung0,2 [mm]Max. Winkel-Verlagerung1 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße9Nenn-Drehmoment2,93 [Nm]Max. Drehmoment6 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]9 [mm]Max. Drehzahl bei 30 m/s28000 [min^-1]Verdrehwinkel bei max. Nm [Grad]2Mindestabstand für Demontage [B*]9 [mm]Länge der Bohrung [l]10 [mm]Abstand zwischen den Nabenteilen [E]10 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]1 [mm]Breite Zahnkranz [b]8 [mm]Gesamtlänge [L]30 [mm]Außendurchmesser [DH]20 [mm]Nabendurchmesser [D]20 [mm]Innendurchmesser Zahnkranz [dH]7 [mm]Gewicht17 [g]Ersatz-Zahnkranz 92° Shore [Art.-Nr.] [Ersatzteil]60519209

Beschreibung

Ausführung

Artikelnummer (SKU)60519800MaterialAluminium/PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,1 [mm]Max. axiale Verlagerung0,2 [mm]Max. Winkel-Verlagerung1 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße9Nenn-Drehmoment2,93 [Nm]Max. Drehmoment6 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]9 [mm]Max. Drehzahl bei 30 m/s28000 [min-1]Verdrehwinkel bei max. Nm [Grad]2Mindestabstand für Demontage [B*]9 [mm]Länge der Bohrung [l]10 [mm]Abstand zwischen den Nabenteilen [E]10 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]1 [mm]Breite Zahnkranz [b]8 [mm]Gesamtlänge [L]30 [mm]Außendurchmesser [DH]20 [mm]Nabendurchmesser [D]20 [mm]Innendurchmesser Zahnkranz [dH]7 [mm]Gewicht17 [g]Ersatz-Zahnkranz 92° Shore [Art.-Nr.] [Ersatzteil]60519209

Lieferumfang

Artikelnummer (SKU)60519800MaterialAluminium/PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,1 [mm]Max. axiale Verlagerung0,2 [mm]Max. Winkel-Verlagerung1 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße9Nenn-Drehmoment2,93 [Nm]Max. Drehmoment6 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]9 [mm]Max. Drehzahl bei 30 m/s28000 [min^-1]Verdrehwinkel bei max. Nm [Grad]2Mindestabstand für Demontage [B*]9 [mm]Länge der Bohrung [l]10 [mm]Abstand zwischen den Nabenteilen [E]10 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]1 [mm]Breite Zahnkranz [b]8 [mm]Gesamtlänge [L]30 [mm]Außendurchmesser [DH]20 [mm]Nabendurchmesser [D]20 [mm]Innendurchmesser Zahnkranz [dH]7 [mm]Gewicht17 [g]Ersatz-Zahnkranz 92° Shore [Art.-Nr.] [Ersatzteil]60519209

Hinweise

Systemvoraussetzungen

Artikelnummer (SKU)60519800MaterialAluminium/PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,1 [mm]Max. axiale Verlagerung0,2 [mm]Max. Winkel-Verlagerung1 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße9Nenn-Drehmoment2,93 [Nm]Max. Drehmoment6 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]9 [mm]Max. Drehzahl bei 30 m/s28000 [min^-1]Verdrehwinkel bei max. Nm [Grad]2Mindestabstand für Demontage [B*]9 [mm]Länge der Bohrung [l]10 [mm]Abstand zwischen den Nabenteilen [E]10 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]1 [mm]Breite Zahnkranz [b]8 [mm]Gesamtlänge [L]30 [mm]Außendurchmesser [DH]20 [mm]Nabendurchmesser [D]20 [mm]Innendurchmesser Zahnkranz [dH]7 [mm]Gewicht17 [g]Ersatz-Zahnkranz 92° Shore [Art.-Nr.] [Ersatzteil]60519209
