60530800 Kupplung RNG ; GG Gr. 65 B=18mm kaufen

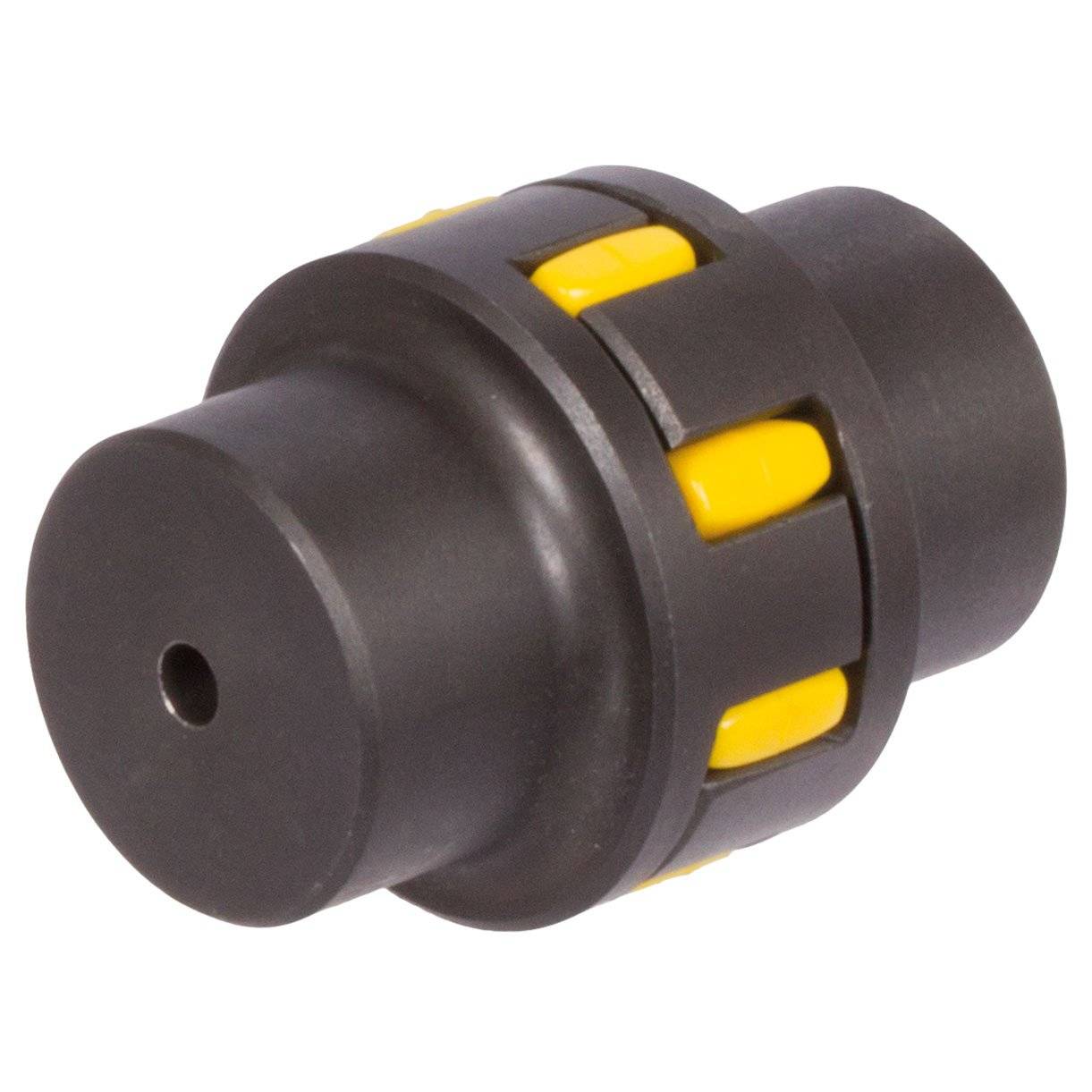

60530800 Kupplung RNG ; GG Gr. 65 B=18mm-0

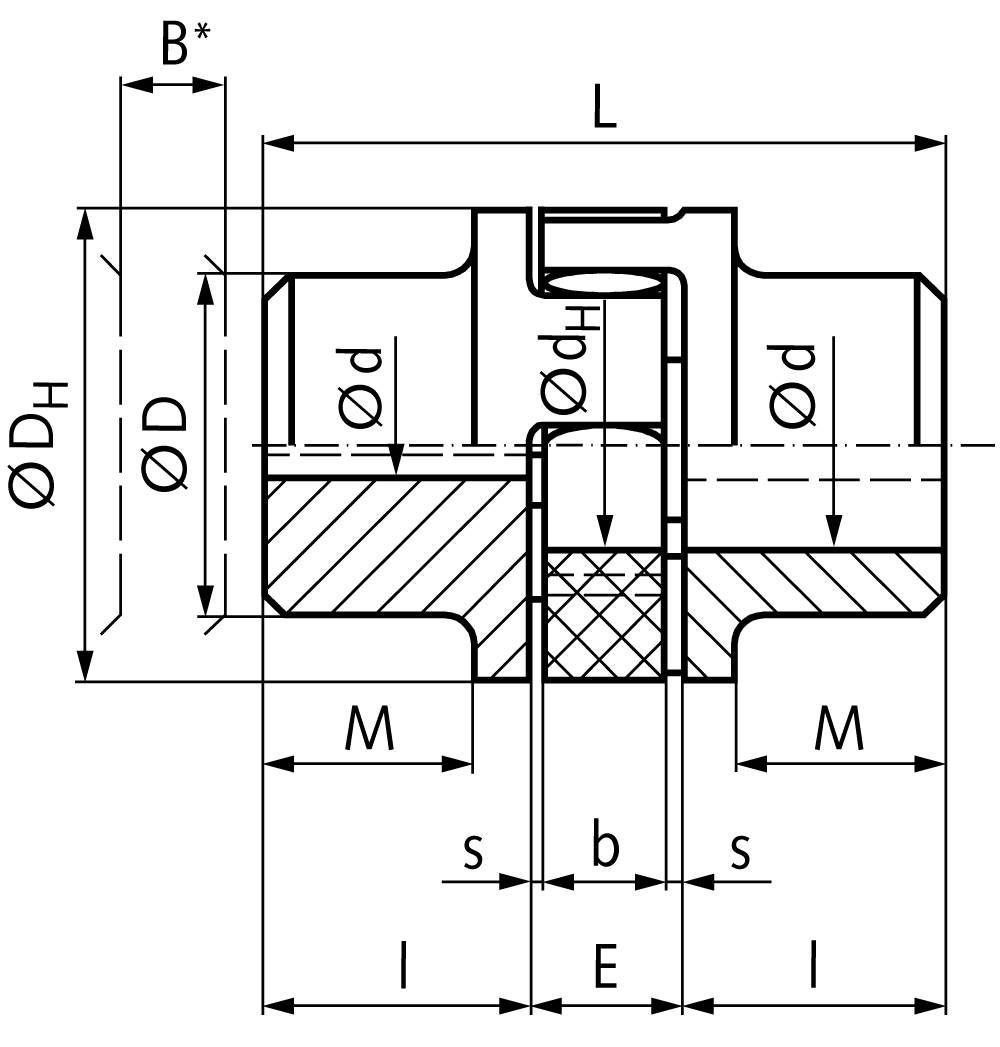

60530800 Kupplung RNG ; GG Gr. 65 B=18mm-1

1/2

Produkt-Art

Klauenkupplung

Bohrungs-Durchmesser

18 mm

Außen-Ø

135 mm

Besonderheiten

vorgebohrt

max. Bohrungs-Ø

70 mm

Datenblatt (PDF)

Lieferung Fr., 25. Sept.

15 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (131,86 € / Stück)

131,86 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Artikelnummer (SKU)60530800MaterialGrauguss/PolyurethanRostfreiNeinKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,42 [mm]Max. axiale Verlagerung2,6 [mm]Max. Winkel-Verlagerung1,2 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße65Nenn-Drehmoment625 [Nm]Max. Drehmoment1250 [Nm]Bohrung (vorgeb.) [d]18 [mm]Max. Bohrung [d max.]70 [mm]Max. Drehzahl bei 30 m/s4250 [min-1]Verdrehwinkel bei max. Nm [Grad] 5Mindestabstand für Demontage [B*]27 [mm]Länge der Bohrung [l]75 [mm]Abstand zwischen den Nabenteilen [E]35 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]4,5 [mm]Breite Zahnkranz [b]26 [mm]Gesamtlänge [L]185 [mm]Nabenlänge bis zum Flansch [M]61 [mm]Außendurchmesser [DH]135 [mm]Nabendurchmesser [D]115 [mm]Innendurchmesser Zahnkranz [dH]68 [mm]Gewicht10100 [g]Ersatz-Zahnkranz 92° Shore [Art.-Nr.] [Ersatzteil]60509265Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509865

Technische Daten

Artikelnummer (SKU)60530800MaterialGrauguss/PolyurethanRostfreiNeinKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,42 [mm]Max. axiale Verlagerung2,6 [mm]Max. Winkel-Verlagerung1,2 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße65Nenn-Drehmoment625 [Nm]Max. Drehmoment1250 [Nm]Bohrung (vorgeb.) [d]18 [mm]Max. Bohrung [d max.]70 [mm]Max. Drehzahl bei 30 m/s4250 [min-1]Verdrehwinkel bei max. Nm [Grad] 5Mindestabstand für Demontage [B*]27 [mm]Länge der Bohrung [l]75 [mm]Abstand zwischen den Nabenteilen [E]35 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]4,5 [mm]Breite Zahnkranz [b]26 [mm]Gesamtlänge [L]185 [mm]Nabenlänge bis zum Flansch [M]61 [mm]Außendurchmesser [DH]135 [mm]Nabendurchmesser [D]115 [mm]Innendurchmesser Zahnkranz [dH]68 [mm]Gewicht10100 [g]Ersatz-Zahnkranz 92° Shore [Art.-Nr.] [Ersatzteil]60509265Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509865

Produkt-Art: Klauenkupplung

Bohrungs-Durchmesser: 18 mm

Außen-Ø: 135 mm

Besonderheiten: vorgebohrt

max. Bohrungs-Ø: 70 mm

Bohrungs-Länge: 75 mm

Material: Grauguss

Nenndrehmoment (übertragbar): 625 Nm

Breite: 26 mm

Shorehärte: 92 Shore A

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 929565341 60530800 Kupplung RNG ; GG Gr. 65 B=18mm

Beschreibung

60530800
Werkstoff: Kupplungsnaben: Grauguss GG25 (GJL-250). Zahnkranz: Polyurethan, Shore-Härte 92ºA (gelb).

Ersatz-Zahnkranz wahlweise mit Shore-Härte 92ºA (gelb), 98ºA (rot) oder 64°D (grün).
Die Kupplungen werden mit Vorbohrung bevorratet. Fertigbohrungen und Passfedernuten gegen Mehrpreis. Temperaturbereich: -40ºC bis +90ºC.

Ausführung

Artikelnummer (SKU)60530800MaterialGrauguss/PolyurethanRostfreiNeinKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,42 [mm]Max. axiale Verlagerung2,6 [mm]Max. Winkel-Verlagerung1,2 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße65Nenn-Drehmoment625 [Nm]Max. Drehmoment1250 [Nm]Bohrung (vorgeb.) [d]18 [mm]Max. Bohrung [d max.]70 [mm]Max. Drehzahl bei 30 m/s4250 [min-1]Verdrehwinkel bei max. Nm [Grad] 5Mindestabstand für Demontage [B*]27 [mm]Länge der Bohrung [l]75 [mm]Abstand zwischen den Nabenteilen [E]35 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]4,5 [mm]Breite Zahnkranz [b]26 [mm]Gesamtlänge [L]185 [mm]Nabenlänge bis zum Flansch [M]61 [mm]Außendurchmesser [DH]135 [mm]Nabendurchmesser [D]115 [mm]Innendurchmesser Zahnkranz [dH]68 [mm]Gewicht10100 [g]Ersatz-Zahnkranz 92° Shore [Art.-Nr.] [Ersatzteil]60509265Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509865

Lieferumfang

Artikelnummer (SKU)60530800MaterialGrauguss/PolyurethanRostfreiNeinKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,42 [mm]Max. axiale Verlagerung2,6 [mm]Max. Winkel-Verlagerung1,2 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße65Nenn-Drehmoment625 [Nm]Max. Drehmoment1250 [Nm]Bohrung (vorgeb.) [d]18 [mm]Max. Bohrung [d max.]70 [mm]Max. Drehzahl bei 30 m/s4250 [min^-1]Verdrehwinkel bei max. Nm [Grad] 5Mindestabstand für Demontage [B*]27 [mm]Länge der Bohrung [l]75 [mm]Abstand zwischen den Nabenteilen [E]35 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]4,5 [mm]Breite Zahnkranz [b]26 [mm]Gesamtlänge [L]185 [mm]Nabenlänge bis zum Flansch [M]61 [mm]Außendurchmesser [DH]135 [mm]Nabendurchmesser [D]115 [mm]Innendurchmesser Zahnkranz [dH]68 [mm]Gewicht10100 [g]Ersatz-Zahnkranz 92° Shore [Art.-Nr.] [Ersatzteil]60509265Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509865

Hinweise

Artikelnummer (SKU)60530800MaterialGrauguss/PolyurethanRostfreiNeinKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,42 [mm]Max. axiale Verlagerung2,6 [mm]Max. Winkel-Verlagerung1,2 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße65Nenn-Drehmoment625 [Nm]Max. Drehmoment1250 [Nm]Bohrung (vorgeb.) [d]18 [mm]Max. Bohrung [d max.]70 [mm]Max. Drehzahl bei 30 m/s4250 [min-1]Verdrehwinkel bei max. Nm [Grad] 5Mindestabstand für Demontage [B*]27 [mm]Länge der Bohrung [l]75 [mm]Abstand zwischen den Nabenteilen [E]35 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]4,5 [mm]Breite Zahnkranz [b]26 [mm]Gesamtlänge [L]185 [mm]Nabenlänge bis zum Flansch [M]61 [mm]Außendurchmesser [DH]135 [mm]Nabendurchmesser [D]115 [mm]Innendurchmesser Zahnkranz [dH]68 [mm]Gewicht10100 [g]Ersatz-Zahnkranz 92° Shore [Art.-Nr.] [Ersatzteil]60509265Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509865

Systemvoraussetzungen

Artikelnummer (SKU)60530800MaterialGrauguss/PolyurethanRostfreiNeinKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,42 [mm]Max. axiale Verlagerung2,6 [mm]Max. Winkel-Verlagerung1,2 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße65Nenn-Drehmoment625 [Nm]Max. Drehmoment1250 [Nm]Bohrung (vorgeb.) [d]18 [mm]Max. Bohrung [d max.]70 [mm]Max. Drehzahl bei 30 m/s4250 [min^-1]Verdrehwinkel bei max. Nm [Grad] 5Mindestabstand für Demontage [B*]27 [mm]Länge der Bohrung [l]75 [mm]Abstand zwischen den Nabenteilen [E]35 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]4,5 [mm]Breite Zahnkranz [b]26 [mm]Gesamtlänge [L]185 [mm]Nabenlänge bis zum Flansch [M]61 [mm]Außendurchmesser [DH]135 [mm]Nabendurchmesser [D]115 [mm]Innendurchmesser Zahnkranz [dH]68 [mm]Gewicht10100 [g]Ersatz-Zahnkranz 92° Shore [Art.-Nr.] [Ersatzteil]60509265Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509865

Beschreibung

Ausführung

Artikelnummer (SKU)60530800MaterialGrauguss/PolyurethanRostfreiNeinKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,42 [mm]Max. axiale Verlagerung2,6 [mm]Max. Winkel-Verlagerung1,2 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße65Nenn-Drehmoment625 [Nm]Max. Drehmoment1250 [Nm]Bohrung (vorgeb.) [d]18 [mm]Max. Bohrung [d max.]70 [mm]Max. Drehzahl bei 30 m/s4250 [min-1]Verdrehwinkel bei max. Nm [Grad] 5Mindestabstand für Demontage [B*]27 [mm]Länge der Bohrung [l]75 [mm]Abstand zwischen den Nabenteilen [E]35 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]4,5 [mm]Breite Zahnkranz [b]26 [mm]Gesamtlänge [L]185 [mm]Nabenlänge bis zum Flansch [M]61 [mm]Außendurchmesser [DH]135 [mm]Nabendurchmesser [D]115 [mm]Innendurchmesser Zahnkranz [dH]68 [mm]Gewicht10100 [g]Ersatz-Zahnkranz 92° Shore [Art.-Nr.] [Ersatzteil]60509265Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509865

Lieferumfang

Artikelnummer (SKU)60530800MaterialGrauguss/PolyurethanRostfreiNeinKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,42 [mm]Max. axiale Verlagerung2,6 [mm]Max. Winkel-Verlagerung1,2 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße65Nenn-Drehmoment625 [Nm]Max. Drehmoment1250 [Nm]Bohrung (vorgeb.) [d]18 [mm]Max. Bohrung [d max.]70 [mm]Max. Drehzahl bei 30 m/s4250 [min^-1]Verdrehwinkel bei max. Nm [Grad] 5Mindestabstand für Demontage [B*]27 [mm]Länge der Bohrung [l]75 [mm]Abstand zwischen den Nabenteilen [E]35 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]4,5 [mm]Breite Zahnkranz [b]26 [mm]Gesamtlänge [L]185 [mm]Nabenlänge bis zum Flansch [M]61 [mm]Außendurchmesser [DH]135 [mm]Nabendurchmesser [D]115 [mm]Innendurchmesser Zahnkranz [dH]68 [mm]Gewicht10100 [g]Ersatz-Zahnkranz 92° Shore [Art.-Nr.] [Ersatzteil]60509265Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509865

Hinweise

Systemvoraussetzungen

Artikelnummer (SKU)60530800MaterialGrauguss/PolyurethanRostfreiNeinKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,42 [mm]Max. axiale Verlagerung2,6 [mm]Max. Winkel-Verlagerung1,2 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-40 [°C]Temperaturbereich bis90 [°C]OberflächeUnveredeltBaugröße65Nenn-Drehmoment625 [Nm]Max. Drehmoment1250 [Nm]Bohrung (vorgeb.) [d]18 [mm]Max. Bohrung [d max.]70 [mm]Max. Drehzahl bei 30 m/s4250 [min^-1]Verdrehwinkel bei max. Nm [Grad] 5Mindestabstand für Demontage [B*]27 [mm]Länge der Bohrung [l]75 [mm]Abstand zwischen den Nabenteilen [E]35 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]4,5 [mm]Breite Zahnkranz [b]26 [mm]Gesamtlänge [L]185 [mm]Nabenlänge bis zum Flansch [M]61 [mm]Außendurchmesser [DH]135 [mm]Nabendurchmesser [D]115 [mm]Innendurchmesser Zahnkranz [dH]68 [mm]Gewicht10100 [g]Ersatz-Zahnkranz 92° Shore [Art.-Nr.] [Ersatzteil]60509265Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509865
