60560305 Kupplung MAEPEX Baugröße 110 kaufen

1/2

Datenblatt (PDF)

Lieferung Fr., 25. Sept.

29 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (118,17 € / Stück)

118,17 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

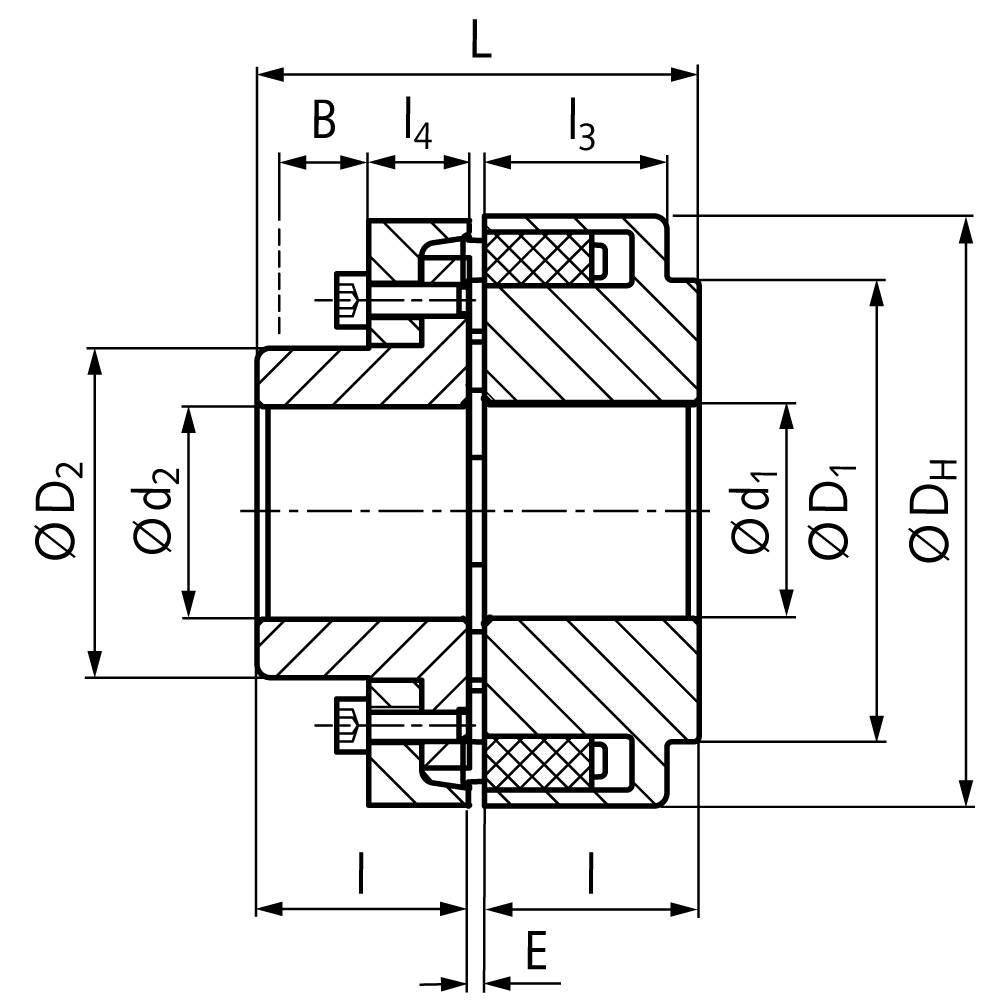

Artikelnummer (SKU)60560305MaterialGrauguss/NBRRostfreiNeinKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,1 [mm]Max. axiale Verlagerung2 [mm]Max. Winkel-Verlagerung0,2 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-30 [°C]Temperaturbereich bis80 [°C]OberflächeUnveredeltBaugröße110Nenn-Drehmoment160 [Nm]Max. Drehmoment480 [Nm]Mindestabstand für Demontage [B]33 [mm]Bohrung (vorgeb.)Ungebohrt [mm]Max. Bohrung (d1) [d1 max.]48 [mm]Max. Bohrung (d2) [d2 max.]38 [mm]Außendurchmesser [DH]110 [mm]Nabendurchmesser (D1) [D1]86 [mm]Nabendurchmesser (D2) [D2]62 [mm]Abstand zwischen den Nabenteilen [E]2 - 4 [mm]Gesamtlänge [L]82 [mm]Nabenlänge [l]40 [mm]Flanschbreite (l3) [l3]34 [mm]Flanschbreite (l4) [l4]20 [mm]Verschleißgrenze des Verdrehspiels, gemessen am Umfang [Smax.]7,0 [mm]Max. Drehzahl5000 [min-1]Gewicht3,88 [kg]

Technische Daten

Artikelnummer (SKU)60560305MaterialGrauguss/NBRRostfreiNeinKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,1 [mm]Max. axiale Verlagerung2 [mm]Max. Winkel-Verlagerung0,2 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-30 [°C]Temperaturbereich bis80 [°C]OberflächeUnveredeltBaugröße110Nenn-Drehmoment160 [Nm]Max. Drehmoment480 [Nm]Mindestabstand für Demontage [B]33 [mm]Bohrung (vorgeb.)Ungebohrt [mm]Max. Bohrung (d1) [d1 max.]48 [mm]Max. Bohrung (d2) [d2 max.]38 [mm]Außendurchmesser [DH]110 [mm]Nabendurchmesser (D1) [D1]86 [mm]Nabendurchmesser (D2) [D2]62 [mm]Abstand zwischen den Nabenteilen [E]2 - 4 [mm]Gesamtlänge [L]82 [mm]Nabenlänge [l]40 [mm]Flanschbreite (l3) [l3]34 [mm]Flanschbreite (l4) [l4]20 [mm]Verschleißgrenze des Verdrehspiels, gemessen am Umfang [Smax.]7,0 [mm]Max. Drehzahl5000 [min-1]Gewicht3,88 [kg]

Material: Grauguss

Besonderheiten: ungebohrt

Ausführung: Typ 110

Shorehärte: 80 Shore A

max. Bohrungs-Ø: 48 mm

Bohrungs-Länge: 40 mm

Außen-Ø: 110 mm

Nenndrehmoment (übertragbar): 160 Nm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 929562255 60560305 Kupplung MAEPEX Baugröße 110

Beschreibung

60560305
Werkstoff: Kupplungsnaben: Grauguss GG25 (GJL-250). Elastomere: NBR, Shorehärte 80ºA, schwarz.

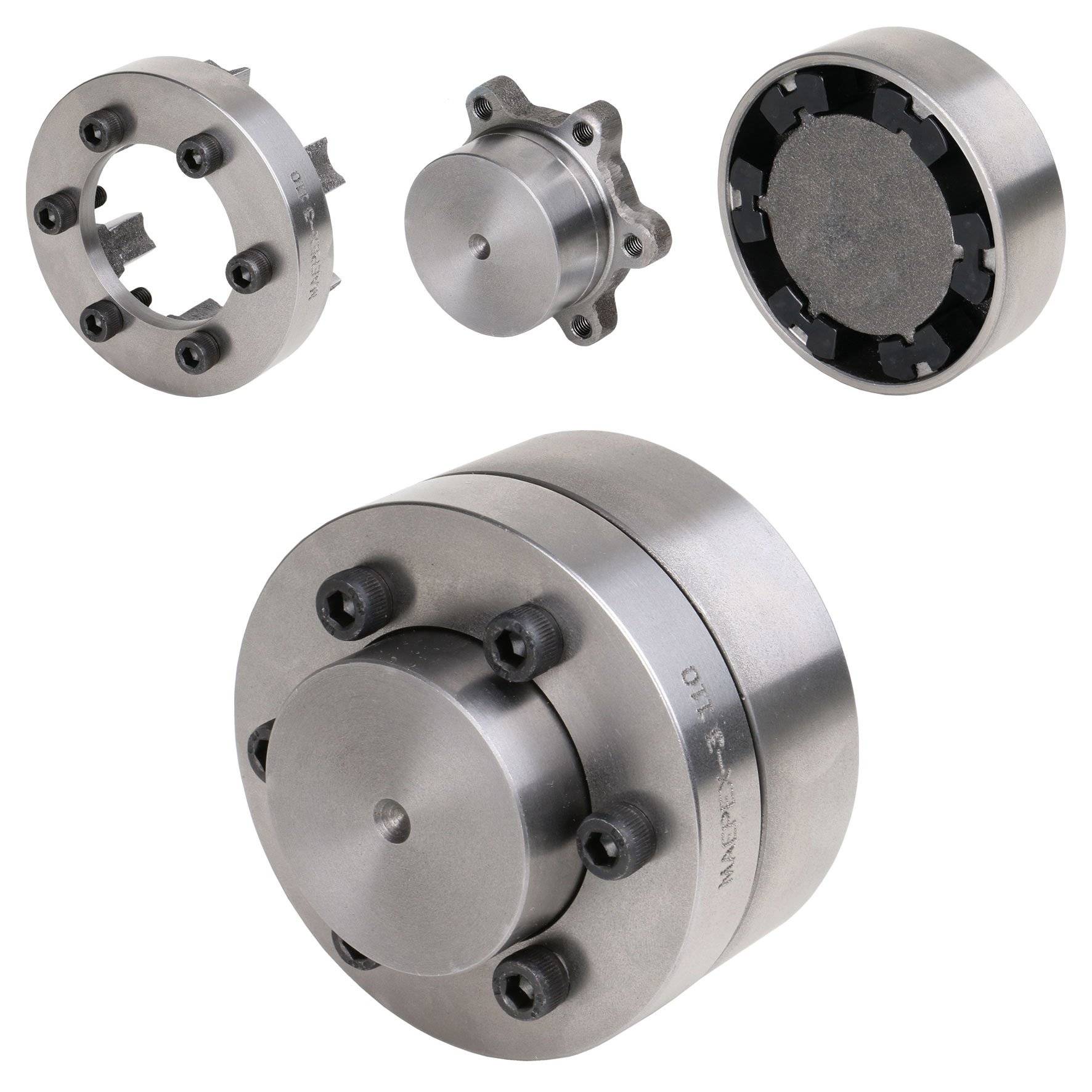

Diese Nockenkupplung ist durchschlagsicher, drehelastisch und dämpfend.
Mit geschraubtem Nockenring. Dadurch können die Elastomere ausgewechselt werden,
ohne die Naben auf den Wellen zu verschieben.

In diesem YouTube-Video zeigen wir Ihnen die Montage der 3-teiligen MAEPEX Kupplung sowie den Austausch der Elastomere und die Ermittlung des Verdrehspiels: Film (2,3 Minuten)
Die MÄDLER®- Ausführung ist wesentlich verbessert: Bearbeitete Mitnehmerklauen ermöglichen eine wesentlich höhere Standzeit. Die Nockenkupplungen werden je nach Größe ungebohrt oder mit Vorbohrung bevorratet.
* Die Größen 250 und 280 sind auf beiden Seiten unterschiedlich vorgebohrt.

Fertigbohrungen und Passfedernuten gegen Mehrpreis.
Temperaturbereich: -30ºC bis +80ºC.
