60599201 Kupplung RNI Größe 24 D=55 L=78 kaufen

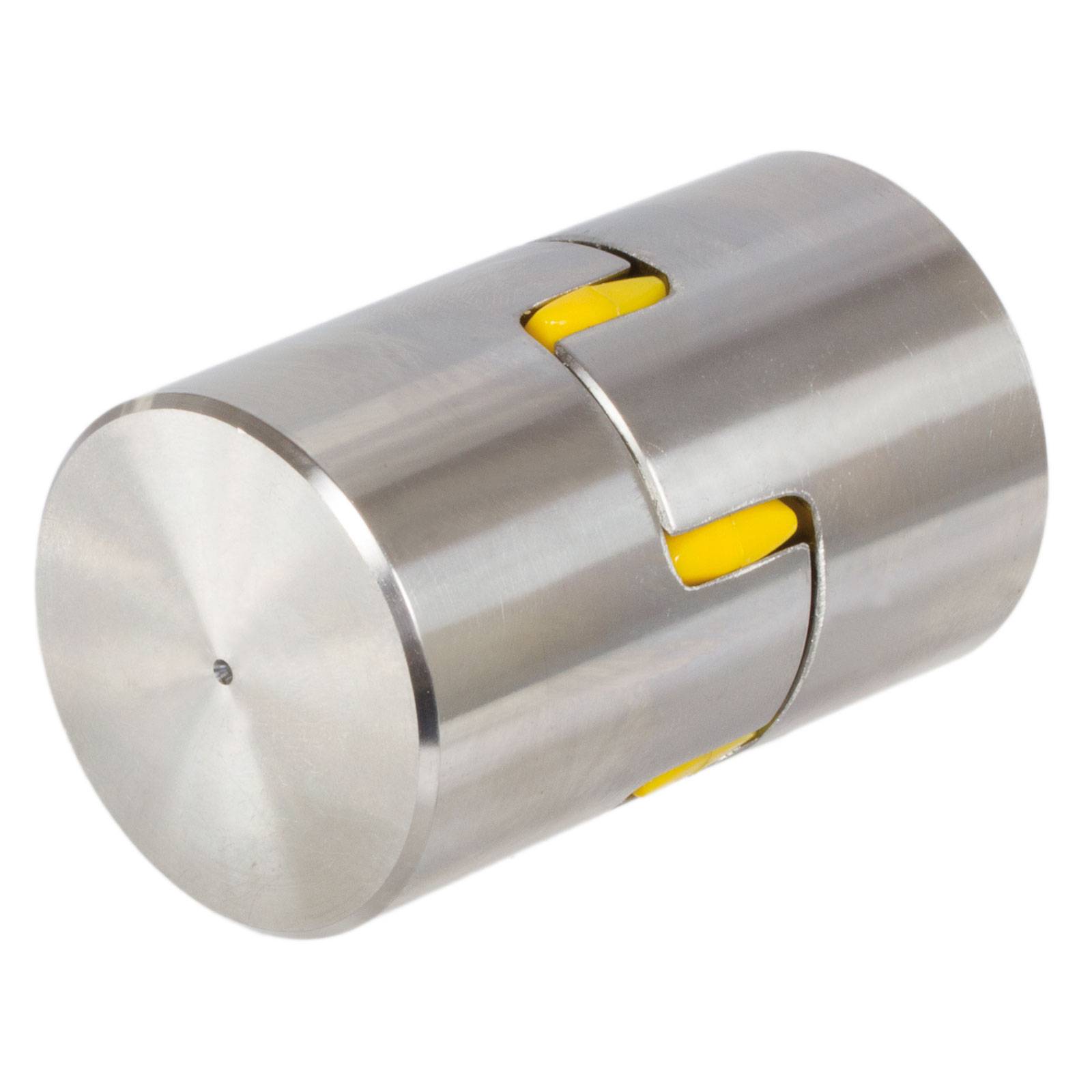

60599201 Kupplung RNI Größe 24 D=55 L=78-0

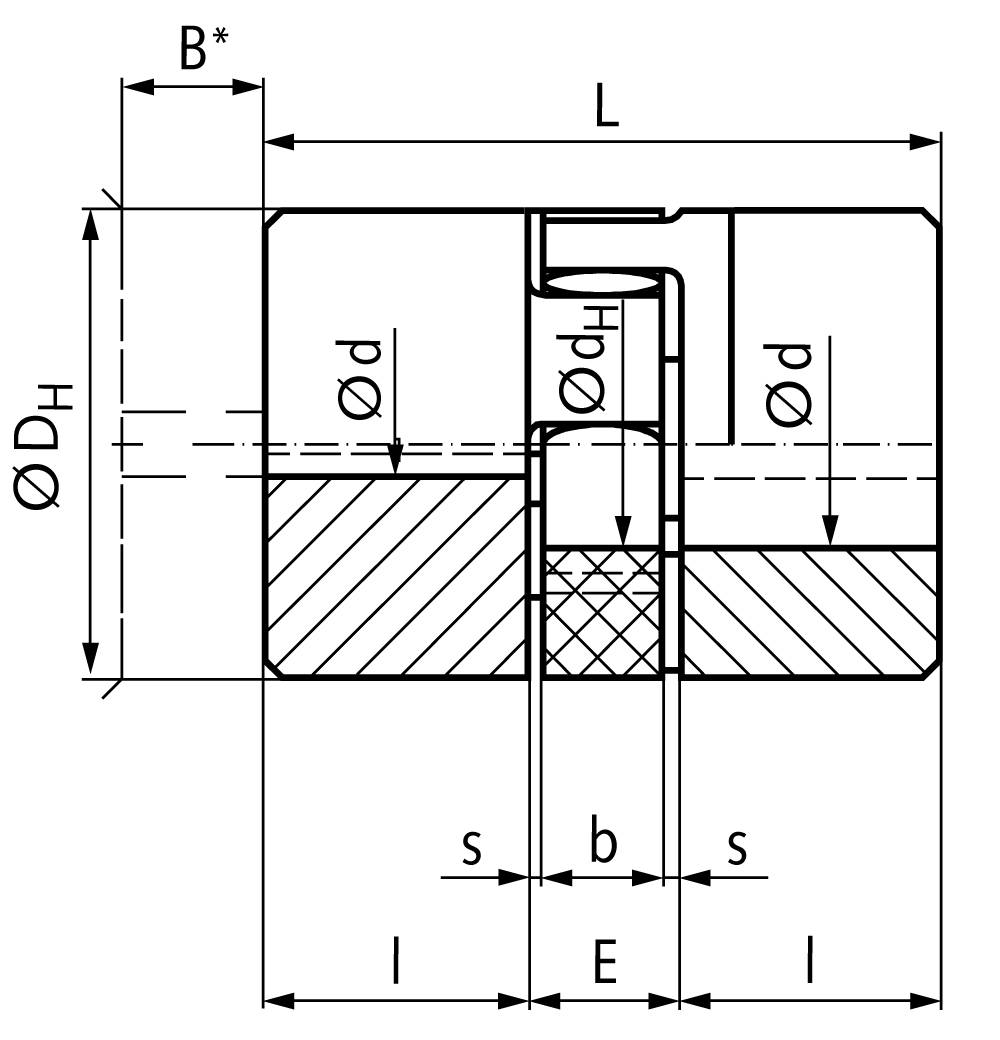

60599201 Kupplung RNI Größe 24 D=55 L=78-1

1/2

Produkt-Art

Klauenkupplung

Außen-Ø

55 mm

Herstellerfarbe

Gelb

Besonderheiten

ungebohrt

max. Bohrungs-Ø

35 mm

Datenblatt (PDF)

Lieferung Fr., 25. Sept.

27 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (126,61 € / Stück)

126,61 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Artikelnummer (SKU)60599201MaterialEdelstahl / PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,22 [mm]Max. axiale Verlagerung1,4 [mm]Max. Winkel-Verlagerung0,9 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-20 [°C]Temperaturbereich bis80 [°C]OberflächeUnveredeltBaugröße24Nenn-Drehmoment35 [Nm]Max. Drehmoment70 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]35 [mm]Max. Drehzahl bei 30 m/s10600 [min-1]Verdrehwinkel bei max. Nm [Grad]5Mindestabstand für Demontage [B*]15 [mm]Länge der Bohrung [l]30 [mm]Abstand zwischen den Nabenteilen [E]18 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]2,0 [mm]Breite Zahnkranz [b]14 [mm]Gesamtlänge [L]78 [mm]Außendurchmesser [DH]55 [mm]Nabendurchmesser [D]55 [mm]Innendurchmesser Zahnkranz [dH]27 [mm]Gewicht0,27 [kg]Ersatz-Zahnkranz 92° Shore [Art.-Nr.]60509224Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509824

Technische Daten

Artikelnummer (SKU)60599201MaterialEdelstahl / PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,22 [mm]Max. axiale Verlagerung1,4 [mm]Max. Winkel-Verlagerung0,9 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-20 [°C]Temperaturbereich bis80 [°C]OberflächeUnveredeltBaugröße24Nenn-Drehmoment35 [Nm]Max. Drehmoment70 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]35 [mm]Max. Drehzahl bei 30 m/s10600 [min-1]Verdrehwinkel bei max. Nm [Grad]5Mindestabstand für Demontage [B*]15 [mm]Länge der Bohrung [l]30 [mm]Abstand zwischen den Nabenteilen [E]18 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]2,0 [mm]Breite Zahnkranz [b]14 [mm]Gesamtlänge [L]78 [mm]Außendurchmesser [DH]55 [mm]Nabendurchmesser [D]55 [mm]Innendurchmesser Zahnkranz [dH]27 [mm]Gewicht0,27 [kg]Ersatz-Zahnkranz 92° Shore [Art.-Nr.]60509224Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509824

Produkt-Art: Klauenkupplung

Herstellerfarbe: Gelb

Außen-Ø: 55 mm

Besonderheiten: ungebohrt

max. Bohrungs-Ø: 35 mm

Bohrungs-Länge: 30 mm

Material: Polyurethan
Edelstahl

Nenndrehmoment (übertragbar): 35 Nm

Shorehärte: 92 Shore A

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 929558540 60599201 Kupplung RNI Größe 24 D=55 L=78

Beschreibung

60599201
Werkstoff: Naben aus Edelstahl 1.4305, V2A (1.4571, AISI 316 Ti
auf Anfrage). Zahnkranz aus Polyurethan, gelb, Shore-Härte 92°A.
Ersatz-Zahnringe wahlweise in Shore-Härte 92°A (gelb), 98°A (rot) oder
64°D (grün). Fertigbohrungen und Passfedernuten gegen Mehrpreis.
Temperaturbereich: -20 ° C bis +80 ° C. B* ist das Mittelmaß, um welches
z. B. eine Arbeits- oder Antriebsmaschine verschoben werden muss, um
eines der gekuppelten Aggregate senkrecht ausbauen zu können. Gewichte
beziehen sich auf die max. Fertigbohrung ohne Nuten.

Ausführung

Artikelnummer (SKU)60599201MaterialEdelstahl / PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,22 [mm]Max. axiale Verlagerung1,4 [mm]Max. Winkel-Verlagerung0,9 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-20 [°C]Temperaturbereich bis80 [°C]OberflächeUnveredeltBaugröße24Nenn-Drehmoment35 [Nm]Max. Drehmoment70 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]35 [mm]Max. Drehzahl bei 30 m/s10600 [min-1]Verdrehwinkel bei max. Nm [Grad]5Mindestabstand für Demontage [B*]15 [mm]Länge der Bohrung [l]30 [mm]Abstand zwischen den Nabenteilen [E]18 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]2,0 [mm]Breite Zahnkranz [b]14 [mm]Gesamtlänge [L]78 [mm]Außendurchmesser [DH]55 [mm]Nabendurchmesser [D]55 [mm]Innendurchmesser Zahnkranz [dH]27 [mm]Gewicht0,27 [kg]Ersatz-Zahnkranz 92° Shore [Art.-Nr.]60509224Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509824

Lieferumfang

Artikelnummer (SKU)60599201MaterialEdelstahl / PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,22 [mm]Max. axiale Verlagerung1,4 [mm]Max. Winkel-Verlagerung0,9 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-20 [°C]Temperaturbereich bis80 [°C]OberflächeUnveredeltBaugröße24Nenn-Drehmoment35 [Nm]Max. Drehmoment70 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]35 [mm]Max. Drehzahl bei 30 m/s10600 [min^-1]Verdrehwinkel bei max. Nm [Grad]5Mindestabstand für Demontage [B*]15 [mm]Länge der Bohrung [l]30 [mm]Abstand zwischen den Nabenteilen [E]18 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]2,0 [mm]Breite Zahnkranz [b]14 [mm]Gesamtlänge [L]78 [mm]Außendurchmesser [DH]55 [mm]Nabendurchmesser [D]55 [mm]Innendurchmesser Zahnkranz [dH]27 [mm]Gewicht0,27 [kg]Ersatz-Zahnkranz 92° Shore [Art.-Nr.]60509224Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509824

Hinweise

Artikelnummer (SKU)60599201MaterialEdelstahl / PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,22 [mm]Max. axiale Verlagerung1,4 [mm]Max. Winkel-Verlagerung0,9 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-20 [°C]Temperaturbereich bis80 [°C]OberflächeUnveredeltBaugröße24Nenn-Drehmoment35 [Nm]Max. Drehmoment70 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]35 [mm]Max. Drehzahl bei 30 m/s10600 [min-1]Verdrehwinkel bei max. Nm [Grad]5Mindestabstand für Demontage [B*]15 [mm]Länge der Bohrung [l]30 [mm]Abstand zwischen den Nabenteilen [E]18 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]2,0 [mm]Breite Zahnkranz [b]14 [mm]Gesamtlänge [L]78 [mm]Außendurchmesser [DH]55 [mm]Nabendurchmesser [D]55 [mm]Innendurchmesser Zahnkranz [dH]27 [mm]Gewicht0,27 [kg]Ersatz-Zahnkranz 92° Shore [Art.-Nr.]60509224Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509824

Systemvoraussetzungen

Artikelnummer (SKU)60599201MaterialEdelstahl / PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,22 [mm]Max. axiale Verlagerung1,4 [mm]Max. Winkel-Verlagerung0,9 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-20 [°C]Temperaturbereich bis80 [°C]OberflächeUnveredeltBaugröße24Nenn-Drehmoment35 [Nm]Max. Drehmoment70 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]35 [mm]Max. Drehzahl bei 30 m/s10600 [min^-1]Verdrehwinkel bei max. Nm [Grad]5Mindestabstand für Demontage [B*]15 [mm]Länge der Bohrung [l]30 [mm]Abstand zwischen den Nabenteilen [E]18 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]2,0 [mm]Breite Zahnkranz [b]14 [mm]Gesamtlänge [L]78 [mm]Außendurchmesser [DH]55 [mm]Nabendurchmesser [D]55 [mm]Innendurchmesser Zahnkranz [dH]27 [mm]Gewicht0,27 [kg]Ersatz-Zahnkranz 92° Shore [Art.-Nr.]60509224Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509824

Beschreibung

Ausführung

Artikelnummer (SKU)60599201MaterialEdelstahl / PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,22 [mm]Max. axiale Verlagerung1,4 [mm]Max. Winkel-Verlagerung0,9 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-20 [°C]Temperaturbereich bis80 [°C]OberflächeUnveredeltBaugröße24Nenn-Drehmoment35 [Nm]Max. Drehmoment70 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]35 [mm]Max. Drehzahl bei 30 m/s10600 [min-1]Verdrehwinkel bei max. Nm [Grad]5Mindestabstand für Demontage [B*]15 [mm]Länge der Bohrung [l]30 [mm]Abstand zwischen den Nabenteilen [E]18 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]2,0 [mm]Breite Zahnkranz [b]14 [mm]Gesamtlänge [L]78 [mm]Außendurchmesser [DH]55 [mm]Nabendurchmesser [D]55 [mm]Innendurchmesser Zahnkranz [dH]27 [mm]Gewicht0,27 [kg]Ersatz-Zahnkranz 92° Shore [Art.-Nr.]60509224Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509824

Lieferumfang

Artikelnummer (SKU)60599201MaterialEdelstahl / PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,22 [mm]Max. axiale Verlagerung1,4 [mm]Max. Winkel-Verlagerung0,9 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-20 [°C]Temperaturbereich bis80 [°C]OberflächeUnveredeltBaugröße24Nenn-Drehmoment35 [Nm]Max. Drehmoment70 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]35 [mm]Max. Drehzahl bei 30 m/s10600 [min^-1]Verdrehwinkel bei max. Nm [Grad]5Mindestabstand für Demontage [B*]15 [mm]Länge der Bohrung [l]30 [mm]Abstand zwischen den Nabenteilen [E]18 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]2,0 [mm]Breite Zahnkranz [b]14 [mm]Gesamtlänge [L]78 [mm]Außendurchmesser [DH]55 [mm]Nabendurchmesser [D]55 [mm]Innendurchmesser Zahnkranz [dH]27 [mm]Gewicht0,27 [kg]Ersatz-Zahnkranz 92° Shore [Art.-Nr.]60509224Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509824

Hinweise

Systemvoraussetzungen

Artikelnummer (SKU)60599201MaterialEdelstahl / PolyurethanRostfreiJaKupplungstypDrehelastisch, winkel-, quer- und längsnachgiebigMax. radiale Verlagerung0,22 [mm]Max. axiale Verlagerung1,4 [mm]Max. Winkel-Verlagerung0,9 [°]Nut vorhandenNeinelektrisch isolierendNeinTemperaturbereich von-20 [°C]Temperaturbereich bis80 [°C]OberflächeUnveredeltBaugröße24Nenn-Drehmoment35 [Nm]Max. Drehmoment70 [Nm]Bohrung (vorgeb.) [d]Ungebohrt [mm]Max. Bohrung [d max.]35 [mm]Max. Drehzahl bei 30 m/s10600 [min^-1]Verdrehwinkel bei max. Nm [Grad]5Mindestabstand für Demontage [B*]15 [mm]Länge der Bohrung [l]30 [mm]Abstand zwischen den Nabenteilen [E]18 [mm]Abstand zwischen Nabenteil und Zahnkranz [s]2,0 [mm]Breite Zahnkranz [b]14 [mm]Gesamtlänge [L]78 [mm]Außendurchmesser [DH]55 [mm]Nabendurchmesser [D]55 [mm]Innendurchmesser Zahnkranz [dH]27 [mm]Gewicht0,27 [kg]Ersatz-Zahnkranz 92° Shore [Art.-Nr.]60509224Optionaler Zahnkranz 98° Shore [Art.-Nr.] [Optionaler]60509824
