60652000 Taschenteil BW;PA6.6 B=20mm + Nut
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Klauenkupplung
Bohrungs-Durchmesser
20 mm
Außen-Ø
53 mm
Besonderheiten
vorgebohrt
Ausführung
Typ 24/28
Datenblatt (PDF)
186 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
10,94 €
5
5% = 0,53 €
10,41 €
10
7% = 0,80 €
10,14 €
25
10% = 1,06 €
9,88 €
50
14% = 1,58 €
9,36 €
100
19% = 2,11 €
8,83 €
250
24% = 2,62 €
8,32 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (10,94 € / Stück)
10,94 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Highlights & Details

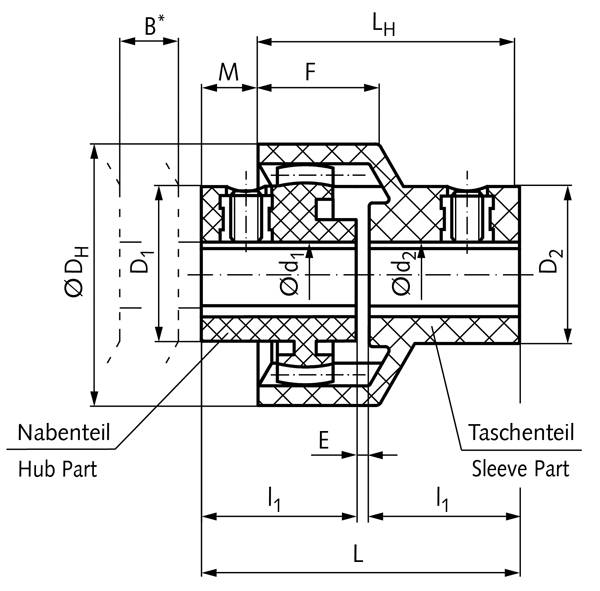

- Artikelnummer (SKU)60652000MaterialPolyamid (6.6)RostfreiJaKupplungstypDrehstarr, winkelnachgiebigMax. Drehzahl6000 [U/min]Max. radiale Verlagerung0,1 [mm]Max. axiale Verlagerung1 [mm]Max. Winkel-Verlagerung1 [°]Nut vorhandenJaelektrisch isolierendJaTemperaturbereich von-25 [°C]Temperaturbereich bis100 [°C]OberflächeUnveredeltBaugröße24BauteilTaschenteilBohrung Taschenteil [d2]20 [mm]Nabendurchmesser Taschenteil [D2]36 [mm]Drehmoment normal12 [Nm]Drehmoment Spitze24 [Nm]Außendurchmesser [DH]53 [mm]Länge der Bohrungen [l1]26 [mm]Gewicht45 [g]
Technische Daten
- Artikelnummer (SKU)60652000MaterialPolyamid (6.6)RostfreiJaKupplungstypDrehstarr, winkelnachgiebigMax. Drehzahl6000 [U/min]Max. radiale Verlagerung0,1 [mm]Max. axiale Verlagerung1 [mm]Max. Winkel-Verlagerung1 [°]Nut vorhandenJaelektrisch isolierendJaTemperaturbereich von-25 [°C]Temperaturbereich bis100 [°C]OberflächeUnveredeltBaugröße24BauteilTaschenteilBohrung Taschenteil [d2]20 [mm]Nabendurchmesser Taschenteil [D2]36 [mm]Drehmoment normal12 [Nm]Drehmoment Spitze24 [Nm]Außendurchmesser [DH]53 [mm]Länge der Bohrungen [l1]26 [mm]Gewicht45 [g]
- Produkt-Art
Klauenkupplung
- Bohrungs-Durchmesser
20 mm
- Außen-Ø
53 mm
- Besonderheiten
vorgebohrt
- Ausführung
Typ 24/28
- Bohrungs-Länge
26 mm
- Material
Polyamid 6.6
- Nenndrehmoment (übertragbar)
12 Nm
- Passend für
Klauenkupplungsnabe Typ 24/28
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929530803 60652000 Taschenteil BW;PA6.6 B=20mm + Nut
Beschreibung
60652000
Werkstoff: Polyamid 6.6. Bitte beachten: Diese Kupplung
besteht aus zwei Einzelteilen. Taschenteil und Nabenteil müssen einzeln
bestellt werden. Dadurch können innerhalb der Baugröße verschiedene
Bohrungsgrößen kombiniert werden. Fertigbohrungen +
0,05/-0,10 mm mit Passfedernuten nach DIN 6885/1 ±0,08 mm. Gewindestifte
aus Edelstahl V4A. Größte Axialverschiebung = max. ±1 mm. Größte
Winkelverlagerung = max. ±1° . Keine Radialverlagerung. Die zulässigen
Verlagerungswerte sind abhängig von Leistung und Drehzahl.
Temperaturbereich: -25°C bis +100°C. Kurzzeitig bis +120°C.
Werkstoff: Polyamid 6.6. Bitte beachten: Diese Kupplung
besteht aus zwei Einzelteilen. Taschenteil und Nabenteil müssen einzeln
bestellt werden. Dadurch können innerhalb der Baugröße verschiedene
Bohrungsgrößen kombiniert werden. Fertigbohrungen +
0,05/-0,10 mm mit Passfedernuten nach DIN 6885/1 ±0,08 mm. Gewindestifte
aus Edelstahl V4A. Größte Axialverschiebung = max. ±1 mm. Größte
Winkelverlagerung = max. ±1° . Keine Radialverlagerung. Die zulässigen
Verlagerungswerte sind abhängig von Leistung und Drehzahl.
Temperaturbereich: -25°C bis +100°C. Kurzzeitig bis +120°C.
