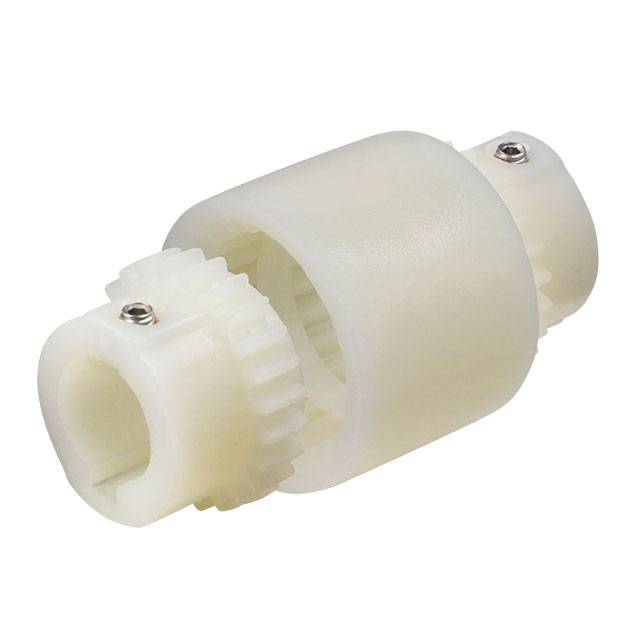

60700000 Taschenteil PA6.6 BOS + BOZ
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Klauenkupplung
Außen-Ø
40 mm
Besonderheiten
Aussparung für Passfeder vorhanden
Ausführung
Typ 14
Material
Polyamid 6.6
Datenblatt (PDF)
60 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
5,19 €
5
5% = 0,26 €
4,93 €
10
7% = 0,37 €
4,82 €
25
10% = 0,50 €
4,69 €
50
14% = 0,74 €
4,45 €
100
19% = 0,98 €
4,21 €
250
24% = 1,24 €
3,95 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (5,19 € / Stück)
5,19 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Highlights & Details
- Artikelnummer (SKU)60700000MaterialPolyamid (6.6)RostfreiJaKupplungstypDrehstarr, winkelnachgiebigMax. Drehzahl6000 [U/min]Max. radiale Verlagerung0,3 [mm]Max. axiale Verlagerung2 [mm]Max. Winkel-Verlagerung2 [°]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-25 [°C]Temperaturbereich bis100 [°C]OberflächeUnveredeltBaugröße14BauteilTaschenteilDrehmoment normal5 [Nm]Drehmoment Spitze10 [Nm]Außendurchmesser [DH]40 [mm]Gewicht27 [g]
Technische Daten
- Artikelnummer (SKU)60700000MaterialPolyamid (6.6)RostfreiJaKupplungstypDrehstarr, winkelnachgiebigMax. Drehzahl6000 [U/min]Max. radiale Verlagerung0,3 [mm]Max. axiale Verlagerung2 [mm]Max. Winkel-Verlagerung2 [°]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-25 [°C]Temperaturbereich bis100 [°C]OberflächeUnveredeltBaugröße14BauteilTaschenteilDrehmoment normal5 [Nm]Drehmoment Spitze10 [Nm]Außendurchmesser [DH]40 [mm]Gewicht27 [g]
- Produkt-Art
Klauenkupplung
- Außen-Ø
40 mm
- Besonderheiten
Aussparung für Passfeder vorhanden
- Ausführung
Typ 14
- Material
Polyamid 6.6
- Nenndrehmoment (übertragbar)
5 Nm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929520633 60700000 Taschenteil PA6.6 BOS + BOZ
Beschreibung
60700000

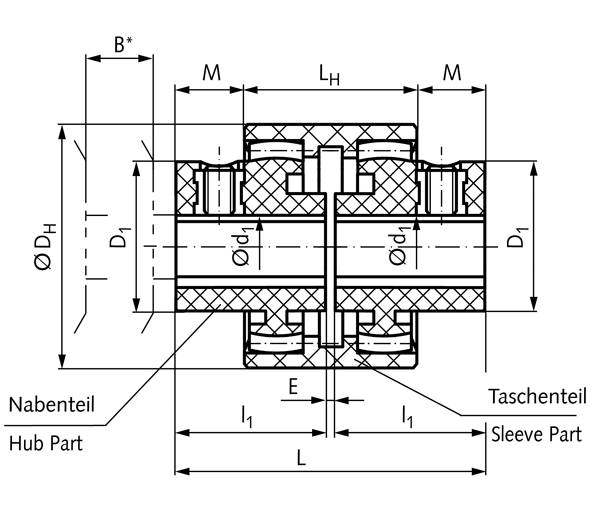

Werkstoff: Polyamid 6.6. Bitte beachten: Diese Kupplung
besteht aus drei Einzelteilen. Ein Taschenteil und zwei Nabenteile
müssen einzeln bestellt werden. Dadurch können innerhalb der Baugröße
verschiedene Bohrungsgrößen kombiniert werden.
Fertigbohrungen + 0,05/-0,10 mm mit Passfedernuten nach DIN 6885/1±0,08
mm. Gewindestifte aus Edelstahl V4A. Größte Axialverschiebung = max. ±1
mm. Größte Winkelverlagerung = max. ±1° pro Nabenteil. Größte
Radialverlagerung bei Drehzahl 1500/min: Baugrößen 14 und 19: max.
0,3mm. Baugröße 24: max. 0,35mm. Die zulässigen Verlagerungswerte sind
abhängig von Leistung und Drehzahl. Temperaturbereich: -25°C bis +100°C.
Kurzzeitig bis +120°C.
Werkstoff: Polyamid 6.6. Bitte beachten: Diese Kupplung
besteht aus drei Einzelteilen. Ein Taschenteil und zwei Nabenteile
müssen einzeln bestellt werden. Dadurch können innerhalb der Baugröße
verschiedene Bohrungsgrößen kombiniert werden.
Fertigbohrungen + 0,05/-0,10 mm mit Passfedernuten nach DIN 6885/1±0,08
mm. Gewindestifte aus Edelstahl V4A. Größte Axialverschiebung = max. ±1
mm. Größte Winkelverlagerung = max. ±1° pro Nabenteil. Größte
Radialverlagerung bei Drehzahl 1500/min: Baugrößen 14 und 19: max.
0,3mm. Baugröße 24: max. 0,35mm. Die zulässigen Verlagerungswerte sind
abhängig von Leistung und Drehzahl. Temperaturbereich: -25°C bis +100°C.
Kurzzeitig bis +120°C.
