60cm HD SAT Anlage weiss + Single LNB + Satfinder + Kabel + Sativ + Fensterdurchführung 20xm

ARLI 60 cm HD SAT Anlage mit Single LNB + Stativ + Satfinder + 3 m Anschlusskabel
+ 7 m Anschlusskabel

+ Fensterdurchführung

Die ARLI 60 cm Sat-Antenne bietet Satellitenempfang und eignet sich besonders für die Ausrichtung auf Astra 19,2° oder Hotbird 13°. Das Set enthält ein Universal Single LNB für 1 Teilnehmer, ein 1,2 m Dreibein-Stativ, einen digitalen Satfinder, 3m + 7m Anschlusskabel sowie eine 20 cm Fensterdurchführung.

Sat-Antenne


Spiegelgröße: 55 × 60 cm

Reflektorform: Oval

Farbe: lichtgrau / weiß

Material Spiegel: Stahl

Material Rückenteil: Stahl

2 × Mastschelle zur sicheren Montage

Material Feedarm: Stahl in Spiegel lackiert

Material LNB Aufnahme: Kunststoff

Durchmesser Feedaufnahme: Standard 40 mm

Mastaufnahme: Ø 25 – 50 mm




Single LNB (1 Teilnehmer)
Leistungsstarkes Universal Single LNB mit vergoldeten F-Anschlüssen zum direkten Anschluss an einem Satellitenreceiver. Die mitgelieferte Gummitülle schützt die F-Anschlüsse vor Witterungseinflüssen.

Eigenschaften:


Geringer Stromverbrauch

Kälte- und hitzebeständig

Hohe Polarization Entkopplung

Hohe Frequenzstabilität




Technische Daten:


Eingang Frequenzbereich: 10.70 – 11.70 GHz / 11.70 – 12.75 GHz

Ausgang Frequenzbereich: 950 – 1950 MHz / 1100 – 2150 MHz

Ausgänge: 1 (Receiver Direktanschluss)

LO Frequenz: 9.75 / 10.60 GHz

Rauschverhältnis: 0.1 dB (typ.)

Umwandlung Verstärkung: 60 dB

Feedaufnahme: 40 mm

Betriebstemperatur: -30 °C ~ 70 °C

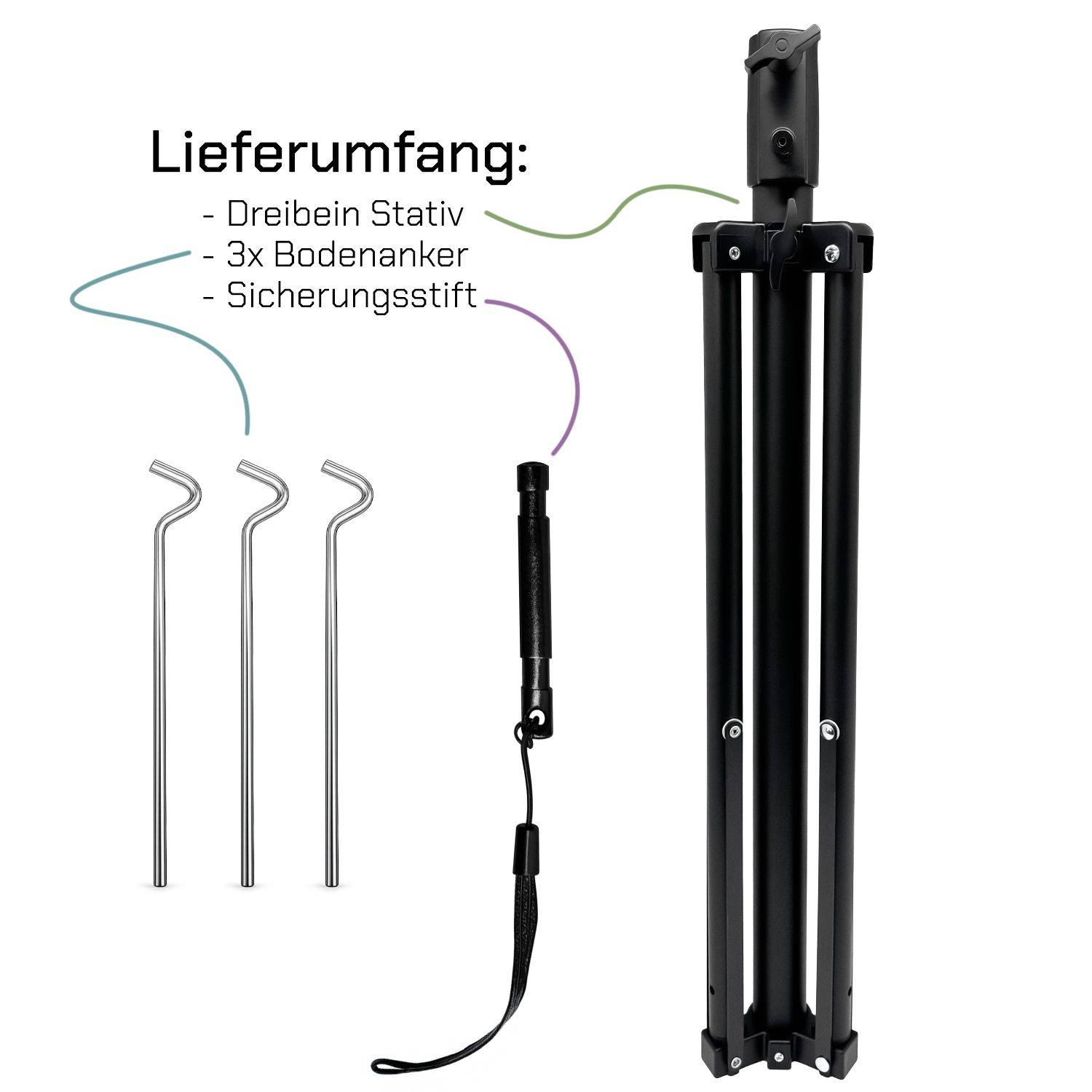

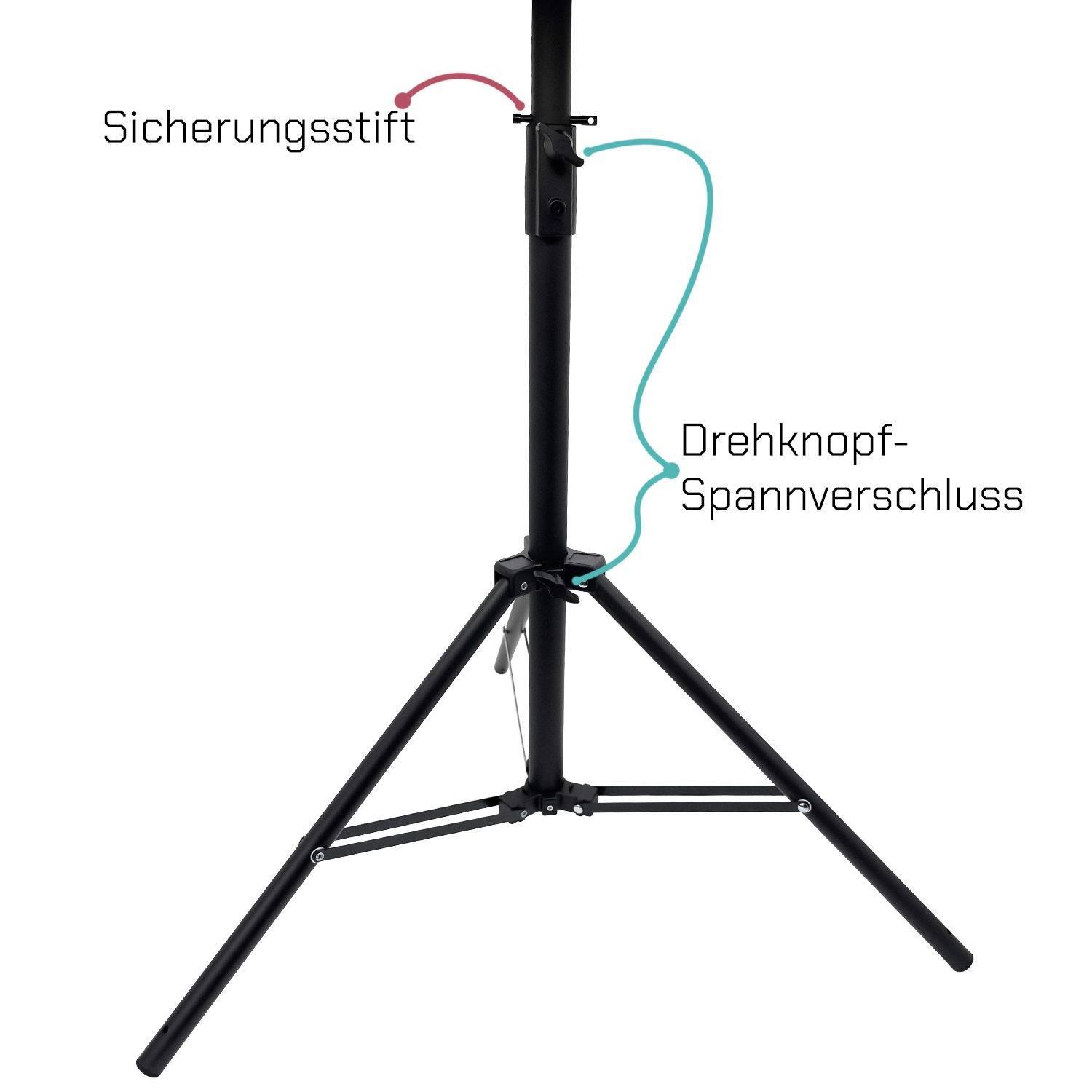

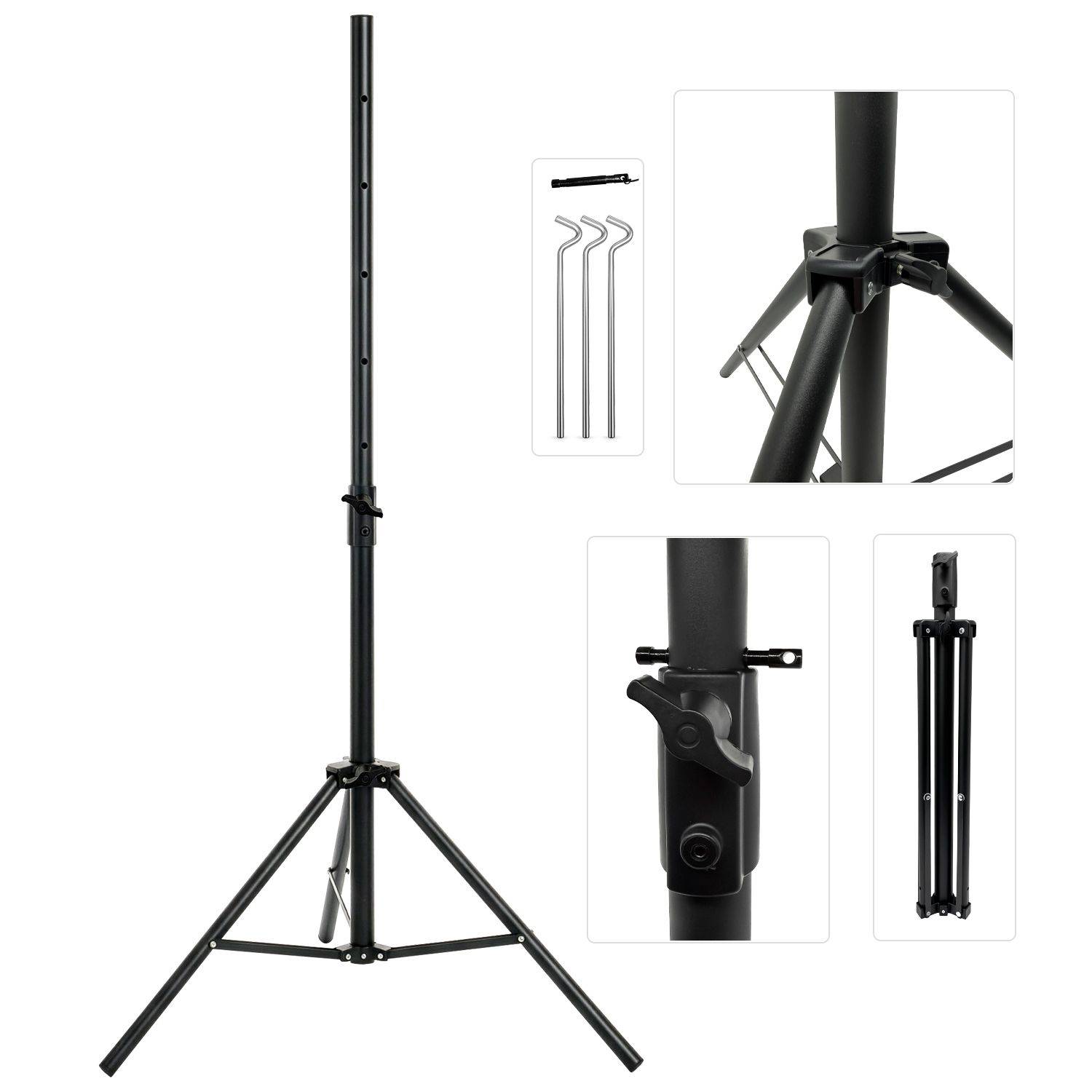

1,2 m Dreibein Stativ (Camping / Balkon / Garten)
Das Dreibein Stativ kann als Ständer für Sat-Spiegel bis zu einer Größe von 65 cm verwendet werden. Der Ständer ist zusammenklappbar und kann mit 3 Heringen im Boden verankert werden. Das Stativ ist bis zu 1,2 m höhenverstellbar und komplett zusammenschiebbar / faltbar.

Technische Daten:


Material: Stahl, schwarz

Rohrdurchmesser: 30 mm

Stabil aufstellbar bis 120 cm

Höhenverstellbar

Inkl. 3 massive Heringe

Gewicht: ca. 1,5 kg

Abmessungen zusammengeklappt: Länge 63 cm / Höhe 13 cm




Satfinder
Digital Satfinder mit Pegelanzeige und Signalton zum Ausrichten von Satelliten-Antennen. Wird über Anschlusskabel zwischen LNB und Receiver geschaltet. Stromversorgung erfolgt über Receiver.

Technische Daten:


Frequenzbereich: 950 – 2150 MHz

Spannung: DC 13 – 18 V

Anschlüsse: vergoldet

Regler für hohe Eingangsempfindlichkeit

22 kHz-tauglich

Kein Netzteil erforderlich

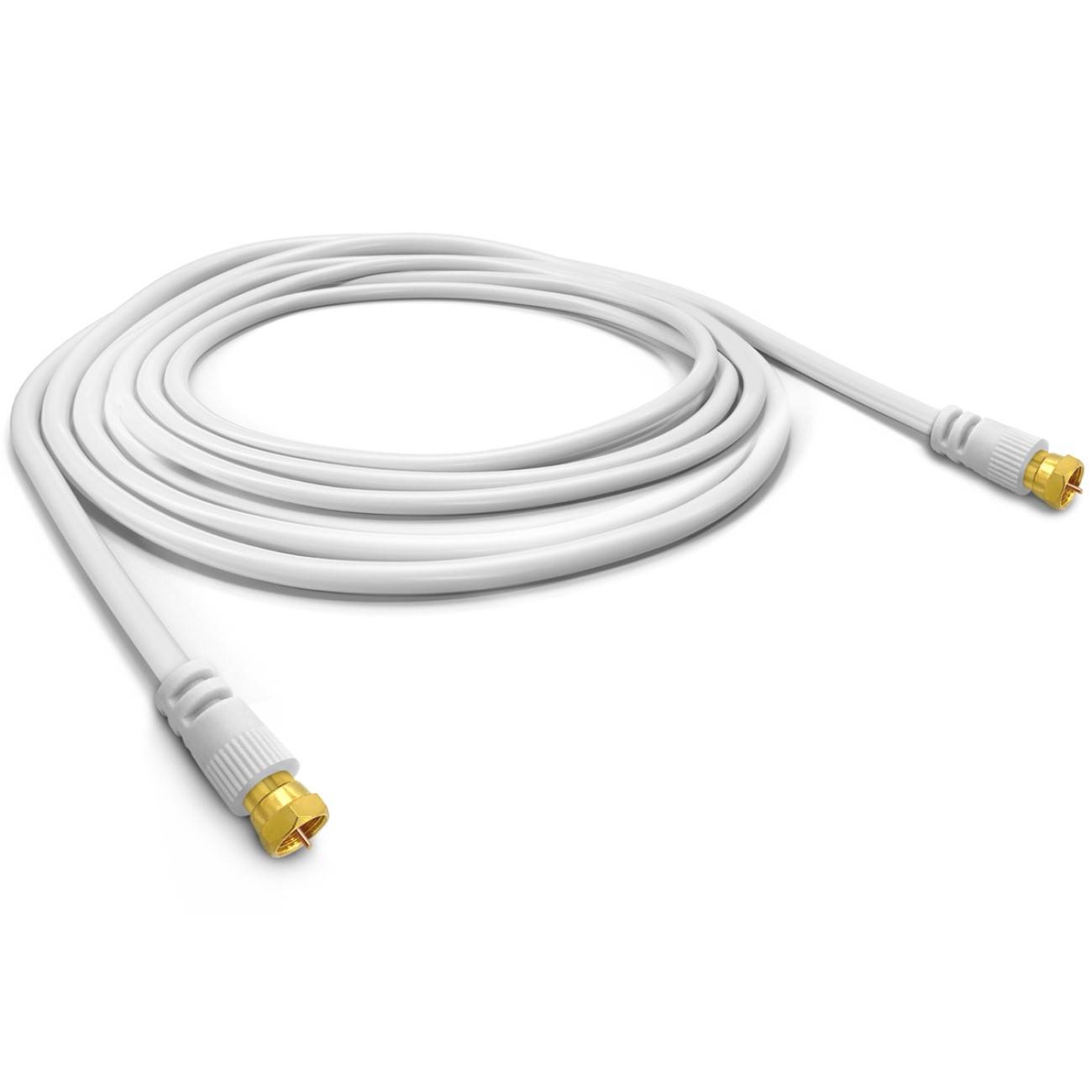

ARLI HD Sat Anschlusskabel (weiß)


5-fach geschirmt

Innenleiter: 1.02±0.01 mm, CCS (Stahl-Kupfer)

Außenmantel: PVC (ROHS), 7.2±0.1 mm

Wellenwiderstand: 75 Ohm

Schirmungsmaß: max. 135 dB

Brandverhalten: Eca gemäß EN 50575:2014 + A1:2016

Farbe: Weiß

Anschlüsse: 2× vergoldeter F-Stecker




ARLI Fensterdurchführung 20 cm (selbstklebend)
Flachkabel zur Verlegung durch Fenster- und Türrahmen bei minimalem Spaltmaß, ohne Beeinträchtigung der Schließfunktion. Selbstklebende Rückseite, vergoldete Anschlüsse.

Technische Daten:


Anschlüsse: F-Buchse > F-Buchse

Kabellänge: 20 cm

Kabeltyp: Flachkabel

Schirmung: Alufolie, 1-fach abgeschirmt

Frequenzbereich: 900 – 2150 MHz

Wellenwiderstand: 75 Ohm

Schirmungsmaß: >90 dB

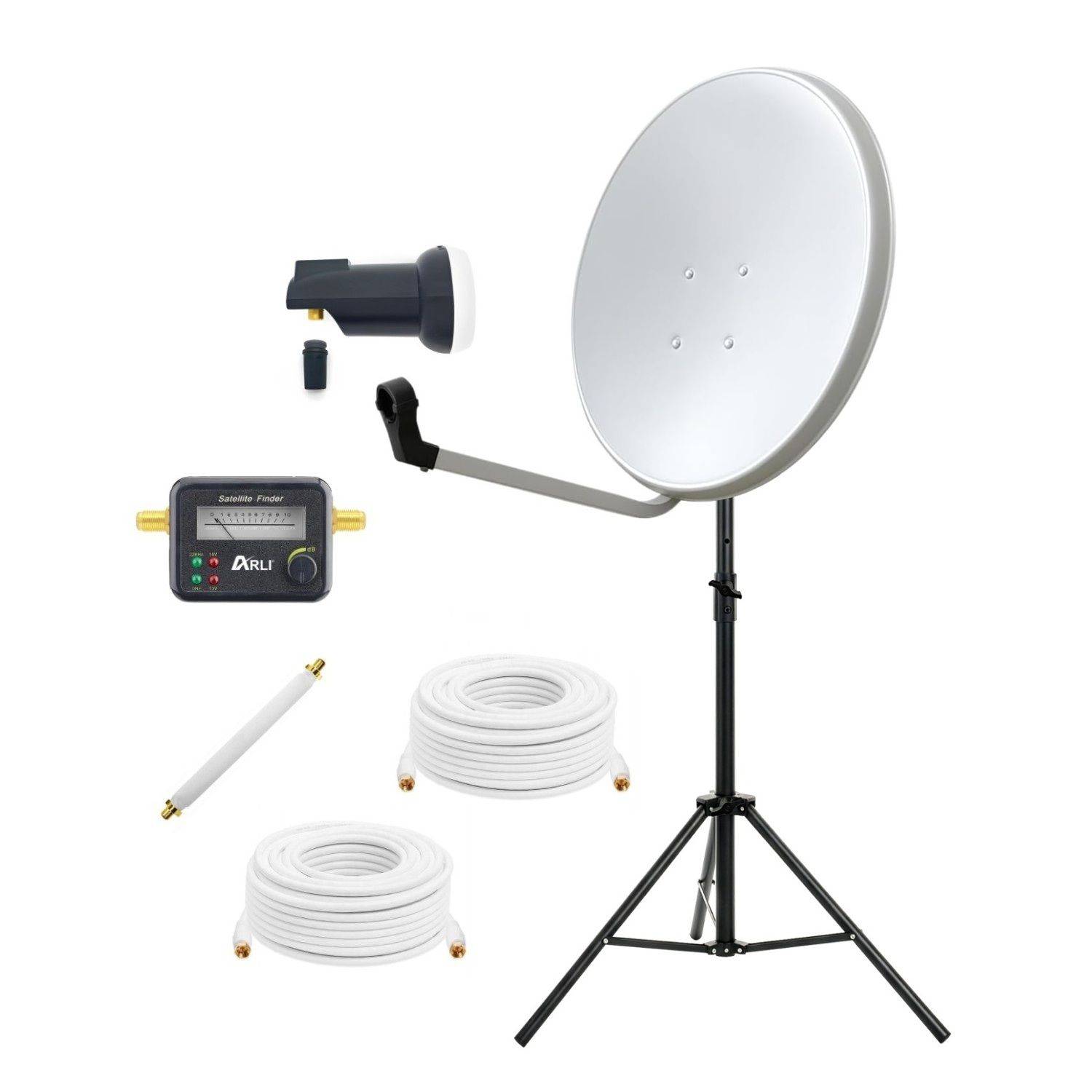

Lieferumfang


1× ARLI 60 cm Sat-Antenne

1× ARLI Single LNB

1× ARLI Stativ

1× ARLI Satfinder

1× ARLI 3 m Anschlusskabel
1× ARLI 7 m Anschlusskabel

1× ARLI Fensterdurchführung
