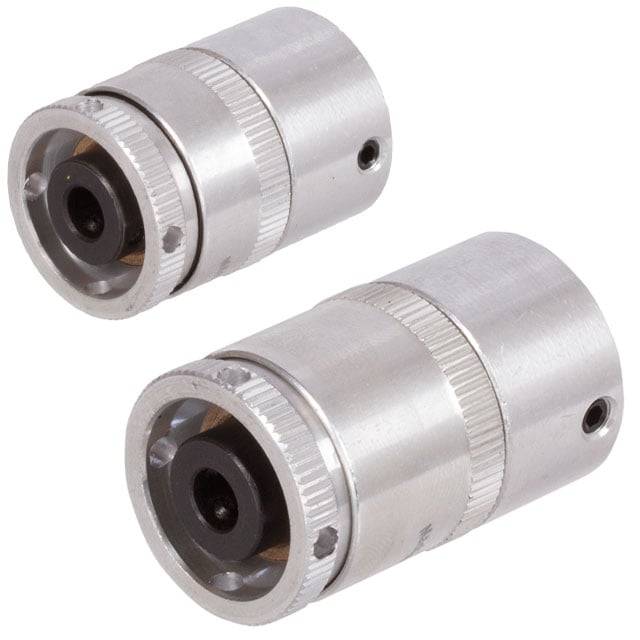

61042900 Rutschkupplung R6 Type B Bohrung 8mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
77,28 €
5
9% = 7,01 €
70,27 €
10
18% = 14,02 €
63,26 €
25
23% = 17,55 €
59,73 €
50
27% = 21,05 €
56,23 €
100
35% = 27,10 €
50,18 €
250
40% = 30,58 €
46,70 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (77,28 € / Stück)
77,28 €
zzgl. MwSt.
Kostenfreier Versand
Highlights & Details

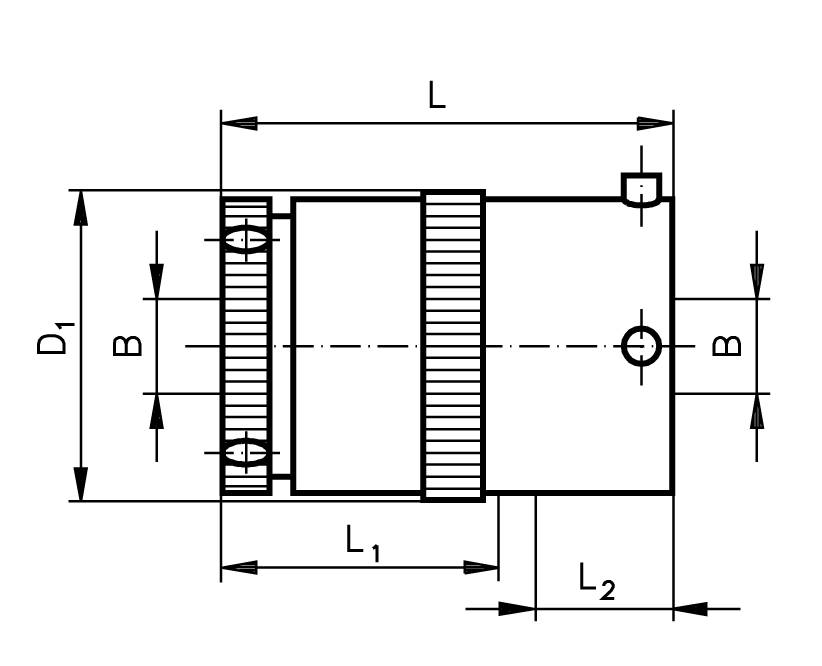

- Artikelnummer (SKU)61042900MaterialAluminium / StahlOberflächeAluchromTypBAnzahl Reiblamellen (Stck.)6Gesamtlänge [L]42,5 [mm]Außendurchmesser [D1]25,8 [mm]Bohrung (Seite 1) [B1 +0,03/-0]8 [mm]Bohrung (Seite 2) [B1 +0,03/-0]8 [mm]Stellschraubengröße und Anordnung Seite 1M 3x3, 2x90ºStellschraubengröße Seite 2M 4x4, 2x90°Gewicht61 [g]
Technische Daten
- Artikelnummer (SKU)61042900MaterialAluminium / StahlOberflächeAluchromTypBAnzahl Reiblamellen (Stck.)6Gesamtlänge [L]42,5 [mm]Außendurchmesser [D1]25,8 [mm]Bohrung (Seite 1) [B1 +0,03/-0]8 [mm]Bohrung (Seite 2) [B1 +0,03/-0]8 [mm]Stellschraubengröße und Anordnung Seite 1M 3x3, 2x90ºStellschraubengröße Seite 2M 4x4, 2x90°Gewicht61 [g]
- Typ
61042900
- Herst.-Teilenr.
61042900
- Material
Aluminium
- Bohrungs-Durchmesser
8 mm
- Außen-Ø
25.8 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929552532 61042900 Rutschkupplung R6 Type B Bohrung 8mm
Beschreibung
61042900 Werkstoff: Gehäuse aus Alu-Legierung mit Aluchrom-Oberflächenbehandlung. Innere Nabe aus Stahl. Verwendung: Zur Verbindung zweier Wellen.
Die Konstruktion ist einfach und besteht im Wesentlichen aus 4 bzw. 6 Kupplungsscheiben, die mit dem inneren Nabenteil verbunden
sind und vom Außenkörper gehalten werden. Max. Rutsch-Drehzahl 1000 min-1. Verdrehspiel der Kupplungen kleiner als 2°.
Drehmomentbereich mit 2 Reiblamellen 2,4 Ncm bis 53,8 Ncm.
Drehmomentbereich mit 6 Reiblamellen 7,8 Ncm bis 132,4 Ncm.
Maximale zulässige Betriebstemperatur 80°C.
Zur Einstellung des Drehmomentes dient ein mit dem Außenkörper verschraubter
Einstellring. Als Lagerung Außenkörper zu Innenteil sind 2 Sinterlagerbuchsen eingesetzt. Ein O-Ring dichtet die Kupplung gegen Eindringen von Schmutz ab.
Die Konstruktion ist einfach und besteht im Wesentlichen aus 4 bzw. 6 Kupplungsscheiben, die mit dem inneren Nabenteil verbunden
sind und vom Außenkörper gehalten werden. Max. Rutsch-Drehzahl 1000 min-1. Verdrehspiel der Kupplungen kleiner als 2°.
Drehmomentbereich mit 2 Reiblamellen 2,4 Ncm bis 53,8 Ncm.
Drehmomentbereich mit 6 Reiblamellen 7,8 Ncm bis 132,4 Ncm.
Maximale zulässige Betriebstemperatur 80°C.
Zur Einstellung des Drehmomentes dient ein mit dem Außenkörper verschraubter
Einstellring. Als Lagerung Außenkörper zu Innenteil sind 2 Sinterlagerbuchsen eingesetzt. Ein O-Ring dichtet die Kupplung gegen Eindringen von Schmutz ab.
Ausführung
- Artikelnummer (SKU)61042900MaterialAluminium / StahlOberflächeAluchromTypBAnzahl Reiblamellen (Stck.)6Gesamtlänge [L]42,5 [mm]Außendurchmesser [D1]25,8 [mm]Bohrung (Seite 1) [B1 +0,03/-0]8 [mm]Bohrung (Seite 2) [B1 +0,03/-0]8 [mm]Stellschraubengröße und Anordnung Seite 1M 3x3, 2x90ºStellschraubengröße Seite 2M 4x4, 2x90°Gewicht61 [g]
Lieferumfang
- Artikelnummer (SKU)61042900MaterialAluminium / StahlOberflächeAluchromTypBAnzahl Reiblamellen (Stck.)6Gesamtlänge [L]42,5 [mm]Außendurchmesser [D1]25,8 [mm]Bohrung (Seite 1) [B1 +0,03/-0]8 [mm]Bohrung (Seite 2) [B1 +0,03/-0]8 [mm]Stellschraubengröße und Anordnung Seite 1M 3x3, 2x90ºStellschraubengröße Seite 2M 4x4, 2x90°Gewicht61 [g]
Hinweise
Artikelnummer (SKU)61042900MaterialAluminium / StahlOberflächeAluchromTypBAnzahl Reiblamellen (Stck.)6Gesamtlänge [L]42,5 [mm]Außendurchmesser [D1]25,8 [mm]Bohrung (Seite 1) [B1 +0,03/-0]8 [mm]Bohrung (Seite 2) [B1 +0,03/-0]8 [mm]Stellschraubengröße und Anordnung Seite 1M 3x3, 2x90ºStellschraubengröße Seite 2M 4x4, 2x90°Gewicht61 [g]
Systemvoraussetzungen
Artikelnummer (SKU)61042900MaterialAluminium / StahlOberflächeAluchromTypBAnzahl Reiblamellen (Stck.)6Gesamtlänge [L]42,5 [mm]Außendurchmesser [D1]25,8 [mm]Bohrung (Seite 1) [B1 +0,03/-0]8 [mm]Bohrung (Seite 2) [B1 +0,03/-0]8 [mm]Stellschraubengröße und Anordnung Seite 1M 3x3, 2x90ºStellschraubengröße Seite 2M 4x4, 2x90°Gewicht61 [g]
