61582400 Schrumpfscheibe ST Innen-Ø 24mm kaufen

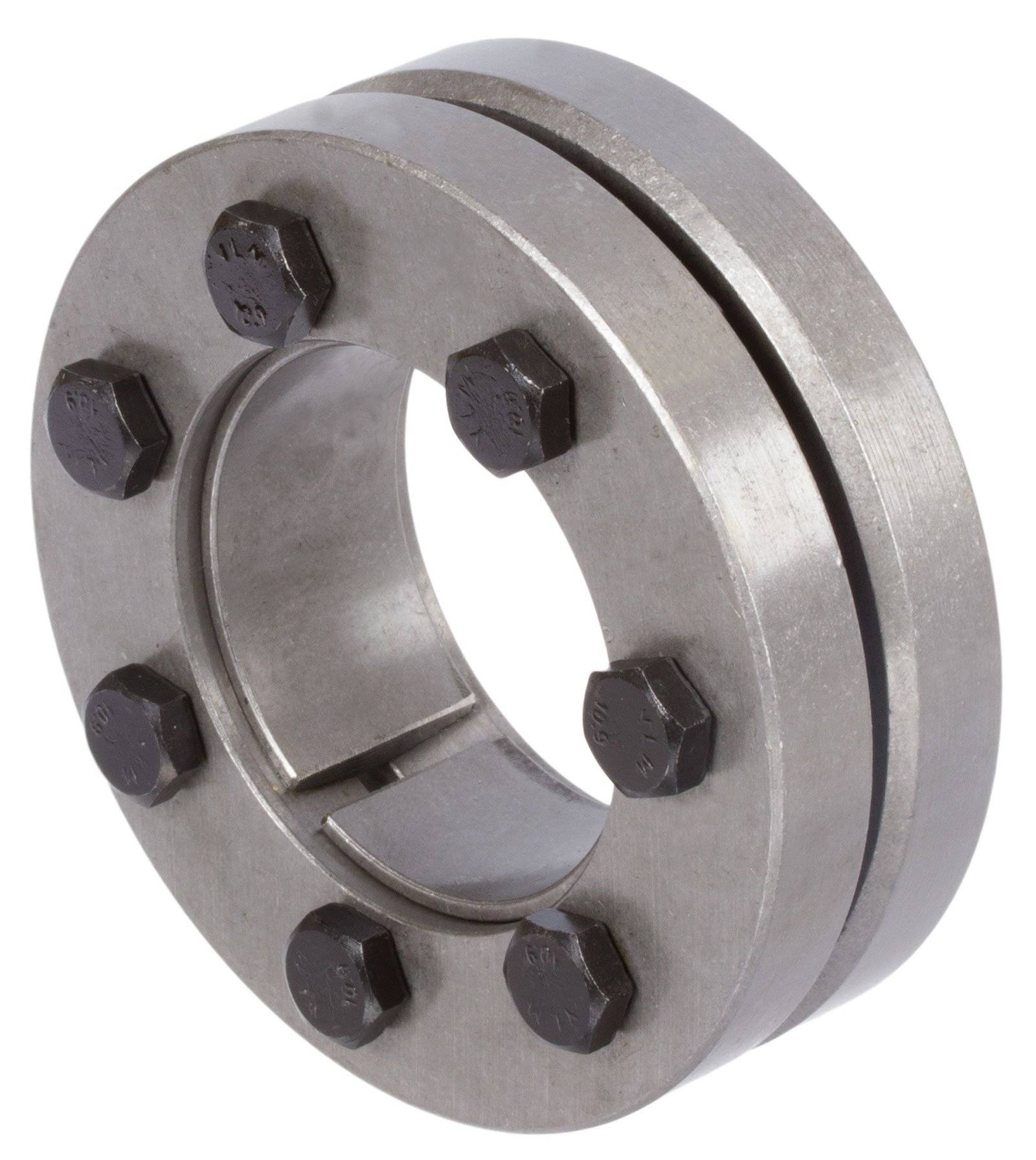

61582400 Schrumpfscheibe ST Innen-Ø 24mm-0

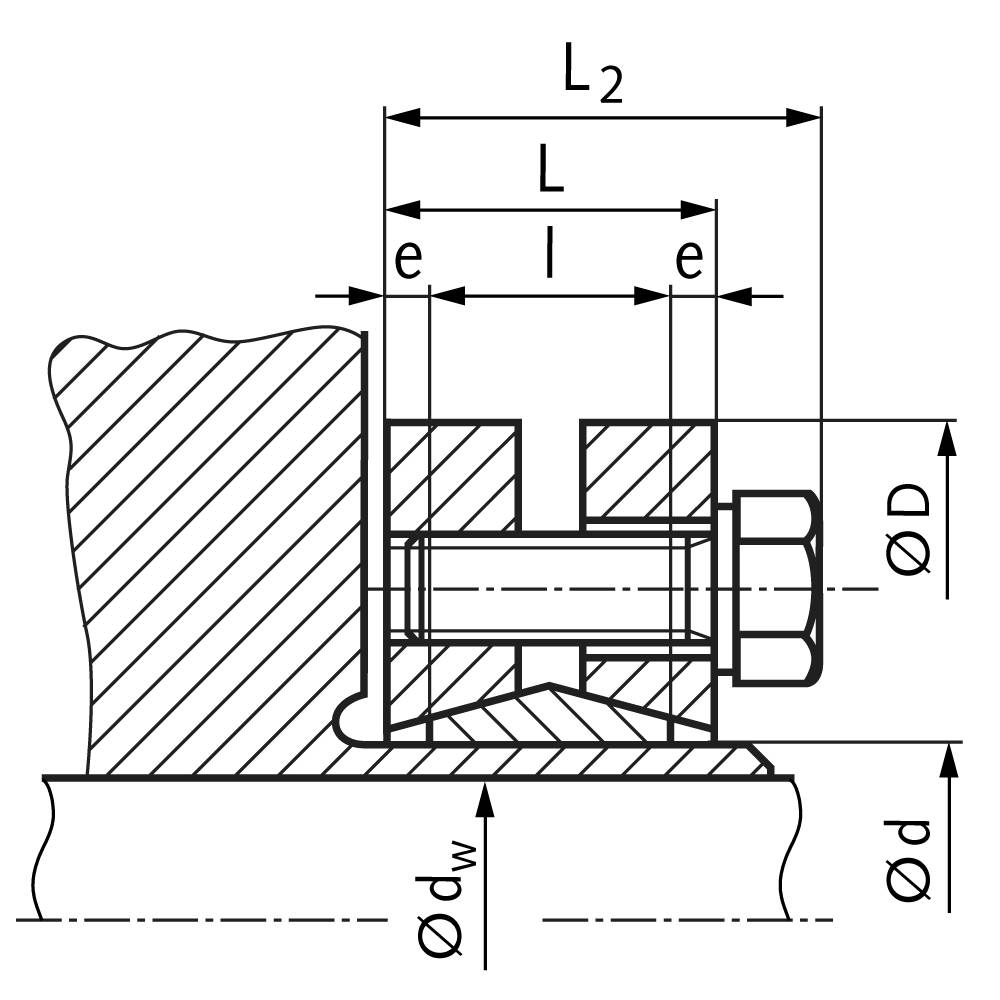

61582400 Schrumpfscheibe ST Innen-Ø 24mm-1

1/2

Länge

50 mm

Material

Stahl

Loch-Ø

24 mm

UKCA

Datenblatt (PDF)

Lieferung Do., 19. Nov.

1 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (23,89 € / Stück)

23,89 €

zzgl. MwSt.

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Artikelnummer (SKU)61582400MaterialStahl (42CrMo4)BezeichnungSTBauformSchrumpfscheiben / WellenkupplungenSelbstzentrierungNeinOberflächeUnveredeltInnendurchmesser [d]24 [mm]Wellendurchmesser [dw]19 - 21 [mm]Übertragbares Drehmoment [T]220 - 330 [Nm]Außendurchmesser [D]50 [mm]Länge [L]20 [mm]Schrauben (Anz. x Größe)6 x M5 x 18Anzugsmoment der Befestigungsschrauben [TA]5 [Nm]Flächenpressung Welle [PW]189 - 228 [N/mm2]Gewicht0,22 [kg]

Technische Daten

Artikelnummer (SKU)61582400MaterialStahl (42CrMo4)BezeichnungSTBauformSchrumpfscheiben / WellenkupplungenSelbstzentrierungNeinOberflächeUnveredeltInnendurchmesser [d]24 [mm]Wellendurchmesser [dw]19 - 21 [mm]Übertragbares Drehmoment [T]220 - 330 [Nm]Außendurchmesser [D]50 [mm]Länge [L]20 [mm]Schrauben (Anz. x Größe)6 x M5 x 18Anzugsmoment der Befestigungsschrauben [TA]5 [Nm]Flächenpressung Welle [PW]189 - 228 [N/mm2]Gewicht0,22 [kg]

Länge: 50 mm

Material: Stahl

Loch-Ø: 24 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 929543283 61582400 Schrumpfscheibe ST Innen-Ø 24mm

Beschreibung

61582400
Werkstoff: 42CrMo4 vergütet.

Sehr hohe Drehmomente.

Keine axiale Welle-Nabe-Verschiebung.

Schnelle Montage.

Schnelle Demontage.

Höchste zul. Rauheit: RZ=16 μm. Nabenaußen-Ø Toleranz = h9.

Empf. Toleranzen für Nabenbohrung/Wellendurchmesser: bis dw Ø 30 =
H6/j6; Ø 31-50 = H6/h6; Ø 51-65 = H6/g6.

Kontaktflächen von Welle und Nabe unbedingt entfetten! Nur die
Schrumpfscheibe und die Schrauben mit MoS2 einfetten und auf die Nabe
aufsetzen. Spannschrauben von Hand gleichmäßig Rautiefe, Toleranzen und
Montage eindrehen. Dann die Spannschrauben gleichmäßig der Reihe nach
(nicht überkreuzt) in mehreren Umläufen mit stufenweise erhöhtem

Drehmoment anziehen, bis das Schrauben anzugsmoment TA in der Tabelle
erreicht ist. Mehrere Anzugsvorgänge sind notwendig, um den
erforderlichen TA-Wert zu erreichen. Die angegebenen Werte für T sind
für eine Montage des gefetteten Spannsatzes berechnet.
