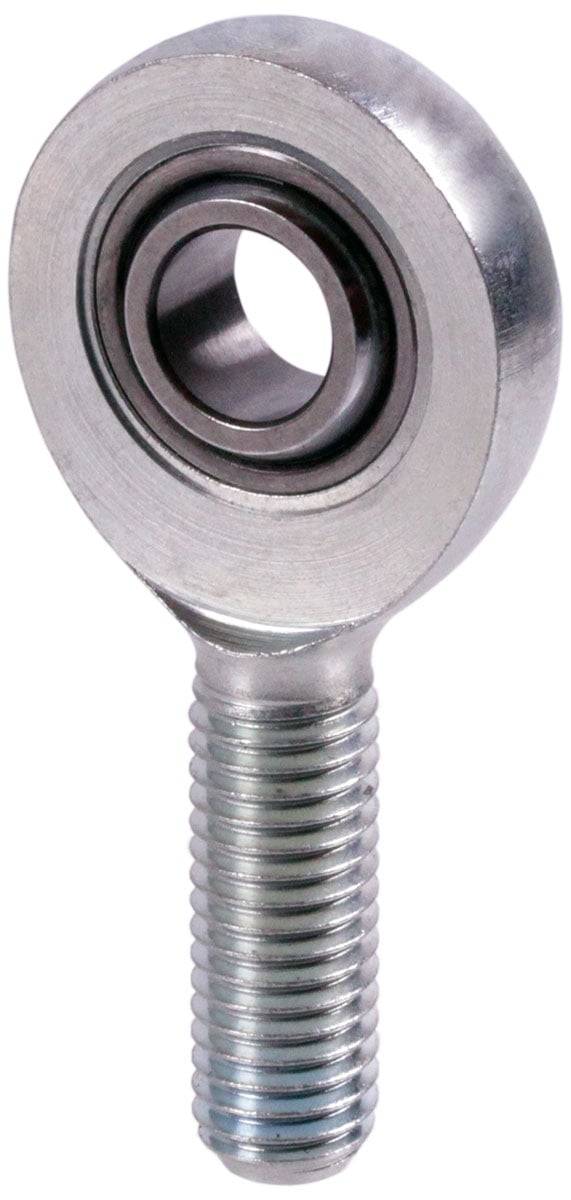

63466000 Gelenkkopf GAW-E M52x3 AR
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Gelenkkopf
Bohrungs-Durchmesser
60 mm
Gehäusematerial
Stahl
Typ
63466000
Gewicht
5900 g
Datenblatt (PDF)
2 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
171,70 €
5
5% = 7,78 €
163,92 €
10
14% = 23,39 €
148,31 €
25
23% = 39,01 €
132,69 €
50
32% = 54,61 €
117,09 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (171,70 € / Stück)
171,70 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive
Highlights & Details

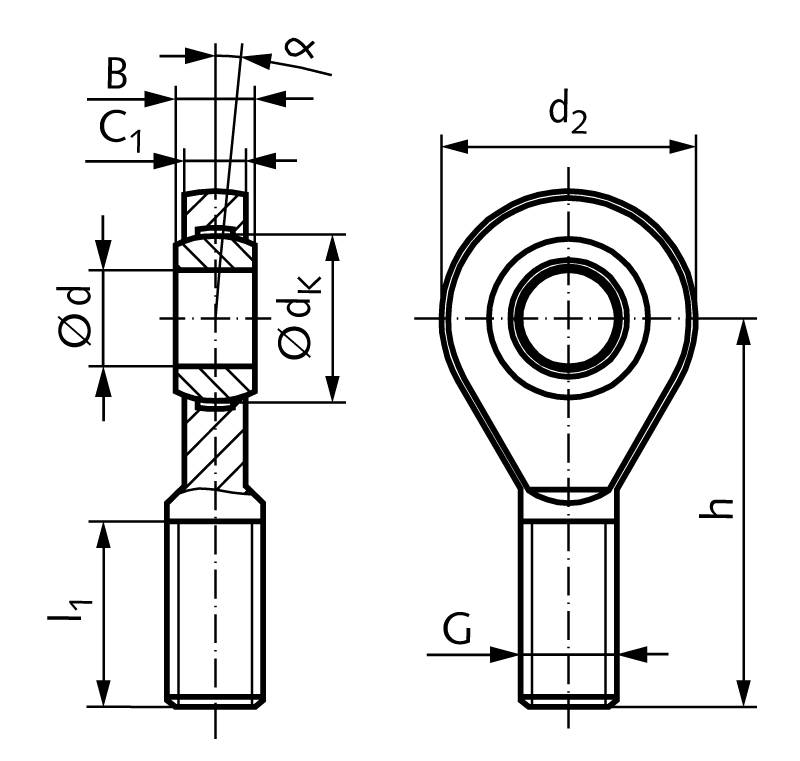

- Artikelnummer (SKU)63466000MaterialStahlOberflächeVerzinktGewinde-AusführungrechtsBohrung [d]60 [mm]Außendurchmesser [d2]135 [mm]Achsabstand zur Befestigungsfläche [h]210 [mm]Gewindegröße [G]M 52x3 [mm]Gewindesteigung3,0 [mm]Kippwinkel [Alpha]6 [°]Gewicht5900 [g]
Technische Daten
- Artikelnummer (SKU)63466000MaterialStahlOberflächeVerzinktGewinde-AusführungrechtsBohrung [d]60 [mm]Außendurchmesser [d2]135 [mm]Achsabstand zur Befestigungsfläche [h]210 [mm]Gewindegröße [G]M 52x3 [mm]Gewindesteigung3,0 [mm]Kippwinkel [Alpha]6 [°]Gewicht5900 [g]
- Typ
63466000
- Produkt-Art
Gelenkkopf
- Bohrungs-Durchmesser
60 mm
- Gehäusematerial
Stahl
- Gewicht
5900 g
- Besonderheiten
mit PTFE-Abdeckung
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929557415 63466000 Gelenkkopf GAW-E M52x3 AR
Beschreibung
63466000
Werkstoff: Außenteil: Stahl verzinkt. Bis Bohrung 10mm
Automatenstahl gefräst/gedreht. Ab Bohrung 12mm Stahl C45 geschmiedet.
Innenring: Wälzlagerstahl 100Cr6 gehärtet HRC 62+/-1, geschliffen und
poliert. Laufschale: Automatenstahl mit PTFE-Gewebe. Schmale Form nach
DIN ISO 12240-4 (DIN 648) Reihe E. Wahlweise mit Rechts- oder
Linksgewinde.
Gelenkkopf für hohe, einseitig wirkende Belastung bei geringer
Einbaubreite.
Stahl auf PTFE-Gewebe.
Wartungsfrei.
Nicht für höhere Gleitgeschwindigkeiten geeignet.
Hinweis: Die spezifischen Einsatzbedingungen und die
Einbausituation von Gelenkköpfen und Gelenklagern variieren in der Praxis
sehr stark und lassen sich daher durch einen Hersteller in einem Katalog
nicht verallgemeinern. In allen Fällen muss der Anwender die bei der
Auswahl zu Grunde gelegten theoretischen Parameter mit den tatsächlich in
der Praxis vorliegenden Einsatzbedingungen abgleichen und die Eignung des
Gelenkkopfes bzw. Gelenklagers in der Praxis überprüfen. Es obliegt dem
Anwender, die für die konkrete Anwendung sinnvollen Sicherheitsfaktoren
und Wartungsintervalle zu definieren.
Werkstoff: Außenteil: Stahl verzinkt. Bis Bohrung 10mm
Automatenstahl gefräst/gedreht. Ab Bohrung 12mm Stahl C45 geschmiedet.
Innenring: Wälzlagerstahl 100Cr6 gehärtet HRC 62+/-1, geschliffen und
poliert. Laufschale: Automatenstahl mit PTFE-Gewebe. Schmale Form nach
DIN ISO 12240-4 (DIN 648) Reihe E. Wahlweise mit Rechts- oder
Linksgewinde.
Gelenkkopf für hohe, einseitig wirkende Belastung bei geringer
Einbaubreite.
Stahl auf PTFE-Gewebe.
Wartungsfrei.
Nicht für höhere Gleitgeschwindigkeiten geeignet.
Hinweis: Die spezifischen Einsatzbedingungen und die
Einbausituation von Gelenkköpfen und Gelenklagern variieren in der Praxis
sehr stark und lassen sich daher durch einen Hersteller in einem Katalog
nicht verallgemeinern. In allen Fällen muss der Anwender die bei der
Auswahl zu Grunde gelegten theoretischen Parameter mit den tatsächlich in
der Praxis vorliegenden Einsatzbedingungen abgleichen und die Eignung des
Gelenkkopfes bzw. Gelenklagers in der Praxis überprüfen. Es obliegt dem
Anwender, die für die konkrete Anwendung sinnvollen Sicherheitsfaktoren
und Wartungsintervalle zu definieren.
Ausführung
- Artikelnummer (SKU)63466000MaterialStahlOberflächeVerzinktGewinde-AusführungrechtsBohrung [d]60 [mm]Außendurchmesser [d2]135 [mm]Achsabstand zur Befestigungsfläche [h]210 [mm]Gewindegröße [G]M 52x3 [mm]Gewindesteigung3,0 [mm]Kippwinkel [Alpha]6 [°]Gewicht5900 [g]
Lieferumfang
- Artikelnummer (SKU)63466000MaterialStahlOberflächeVerzinktGewinde-AusführungrechtsBohrung [d]60 [mm]Außendurchmesser [d2]135 [mm]Achsabstand zur Befestigungsfläche [h]210 [mm]Gewindegröße [G]M 52x3 [mm]Gewindesteigung3,0 [mm]Kippwinkel [Alpha]6 [°]Gewicht5900 [g]
Hinweise
Artikelnummer (SKU)63466000MaterialStahlOberflächeVerzinktGewinde-AusführungrechtsBohrung [d]60 [mm]Außendurchmesser [d2]135 [mm]Achsabstand zur Befestigungsfläche [h]210 [mm]Gewindegröße [G]M 52x3 [mm]Gewindesteigung3,0 [mm]Kippwinkel [Alpha]6 [°]Gewicht5900 [g]
Systemvoraussetzungen
Artikelnummer (SKU)63466000MaterialStahlOberflächeVerzinktGewinde-AusführungrechtsBohrung [d]60 [mm]Außendurchmesser [d2]135 [mm]Achsabstand zur Befestigungsfläche [h]210 [mm]Gewindegröße [G]M 52x3 [mm]Gewindesteigung3,0 [mm]Kippwinkel [Alpha]6 [°]Gewicht5900 [g]
