64470185 Kardanadapter KARA-85
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
14 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
333,64 €
5
2% = 5,75 €
327,89 €
10
3% = 11,51 €
322,13 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (333,64 € / Stück)
333,64 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Highlights & Details
- Artikelnummer (SKU)64470185MaterialStahl
Technische Daten

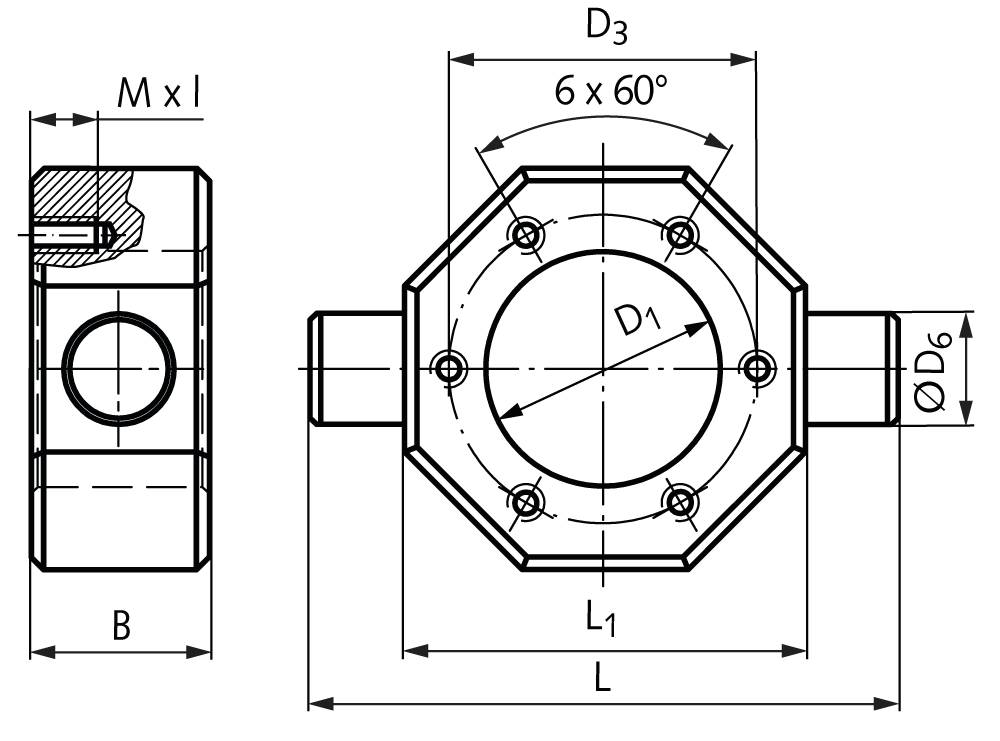

- Artikelnummer (SKU)64470185MaterialStahlOberflächeBrüniertTypKARA-85Innendurchmesser [D1 H7]85 [mm]Lochkreisdurchmesser [D3 +/-0,1]105 [mm]Länge [L]180 [mm]Breite [B]50 [mm]Gewindegröße x Länge [M x l]M 10 x 16 [mm]Gewicht- [kg]
- Breite
50 mm
- Ausführung
KARA-85
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929539057 64470185 Kardanadapter KARA-85
Beschreibung

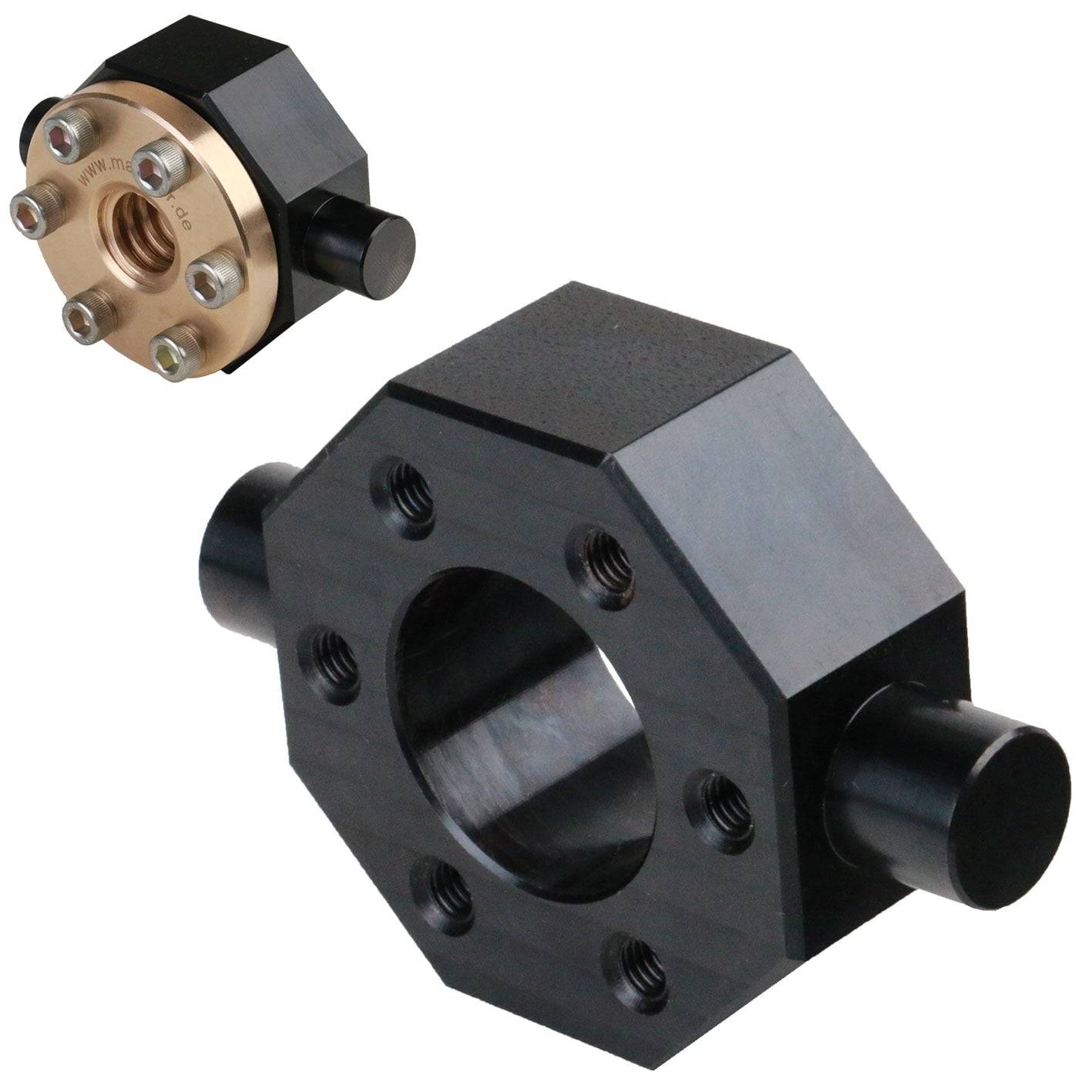

64470185 Werkstoff: Stahl, brüniert. Festigkeit min. 350 N/mm2.Kardanadapter zur kardanischen Aufnahme von Trapezgewinde-Flanschmuttern. Die Flanschmutter ist mit dem Adapter zu verschrauben. Flanschmuttern von MÄDLER® können einfach anhand des Durchmessers D1 zugeordnet werden. Bei Flanschmuttern anderer Hersteller müssen die Maße D1 und D3 zur Auswahl des richtigen Adapters verglichen werden.
* Mit 2 unterschiedlichen Bohrbildern auf Vor- und Rückseite.
** Mit 2 unterschiedlichen Bohrbildern auf Vor- und Rückseite. D3=65mm mit M8 x 12.
*** Mit 2 unterschiedlichen Bohrbildern auf Vor- und Rückseite. D3=140mm mit M16 x 20.Die rückseitigen Bohrbilder sind um 30° versetzt.
* Mit 2 unterschiedlichen Bohrbildern auf Vor- und Rückseite.
** Mit 2 unterschiedlichen Bohrbildern auf Vor- und Rückseite. D3=65mm mit M8 x 12.
*** Mit 2 unterschiedlichen Bohrbildern auf Vor- und Rückseite. D3=140mm mit M16 x 20.Die rückseitigen Bohrbilder sind um 30° versetzt.
