BLOCK STEU 160/48 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC kaufen

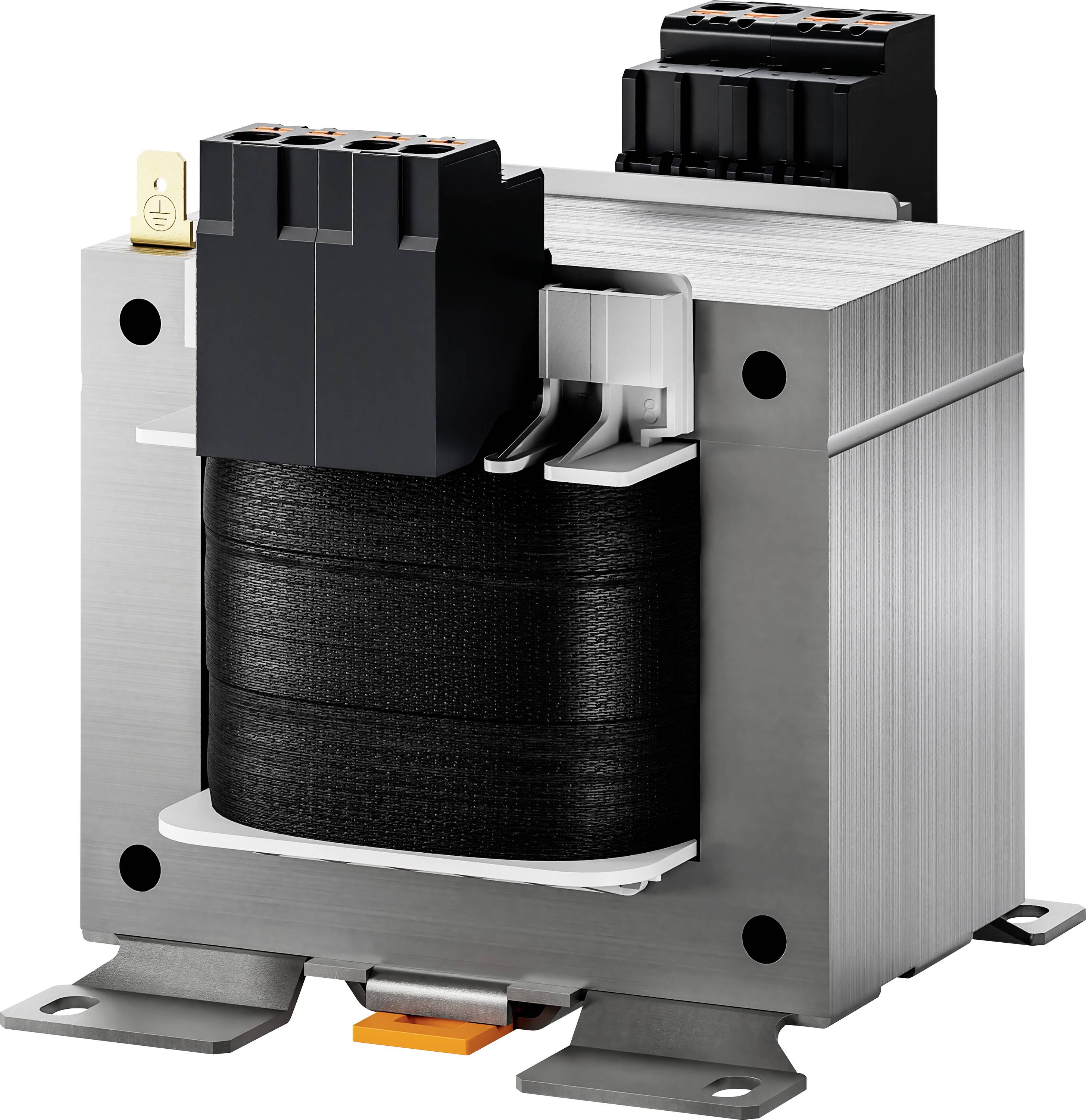

BLOCK STEU 160/48 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC-0

Datenblatt (PDF)

Sofort-Lieferung Di., 7. Juli

7 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (126,04 € / Stück)

126,04 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 7 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit')

Rechtliche Bedenken melden

Highlights & Details

Steuertransformator, Trenntransformator STEU 160/48

Nach EN (IEC) 61558-2-2 und EN (IEC) 61558-2-4
Doppeleingangsspannung 230 und 400 Vac
Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
Primärseitig ±15 V Anzapfungen zur Spannungsanpassung
Berührungsgeschützte Anschlussklemmen nach UVV BGV A3

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Produkt-Art: Steuertransformator

Ausgangsspannung: 24 V/AC
48 V/AC

Anzahl Ausgänge: 2 x

Anzahl Eingänge: 1 x

: 160 VA

Eingangsspannung: 215 V/AC
230 V/AC
245 V/AC
385 V/AC
400 V/AC
415 V/AC

Normen: UL 5085-1/-2, CSA 22.2 No.66

Anschluss: Push-In-Klemme

Breite: 96 mm

Höhe: 104 mm

Länge: 102 mm

Abm.: (L x B x H) 102 x 96 x 104 mm

Ausgangsspannung (Anzahl x Spannung): 2 x 24 V/AC, 48 V/AC

Bauart: offen

Eingangsspannung (Anzahl x Spannung): 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC

Frequenz: 50 - 60 Hz

Gewicht: 2.9 kg

Inhalt: 1 St.

Isolierstoffklasse: VDE=B, UL=class 130

Montageart: Fußwinkel
Hutschiene

Prüfzeichen: cULus recognized

RoHS-konform: Ja

Schutzklasse: I

Besonderheiten: +/- 15 V Klemme für Eingangsspannung

Typ: STEU 160/48

Max. Umgebungstemperatur: +40 °C

Wirkungsgrad: 86 %

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Leistung

Produkt-Art

Ausgangsspannung

BLOCK STEU 160/48 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 24 V/AC, 48 V/AC 160 VA

Bestell-Nr.:717534

Dieser Artikel

Push-In-Klemme

160 VA

Steuertransformator

24 V/AC48 V/AC

BLOCK STEU 100/24 Steuertransformator, Sicherheitstransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 12 V/AC, 24 V/AC 100 VA

Bestell-Nr.:1390885

Push-In-Klemme

100 VA

Steuertransformator

12 V/AC24 V/AC

BLOCK STEU 1000/24 Steuertransformator, Sicherheitstransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 12 V/AC, 24 V/AC 1000 VA

Bestell-Nr.:1390886

Push-In-Klemme

1000 VA

Steuertransformator

12 V/AC24 V/AC

BLOCK STEU 2500/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 115 V/AC, 230 V/AC 2500 VA

Bestell-Nr.:1390887

Push-In-Klemme

2500 VA

Steuertransformator

115 V/AC230 V/AC

BLOCK STEU 500/24 Steuertransformator, Sicherheitstransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 12 V/AC, 24 V/AC 500 VA

Bestell-Nr.:1390888

Push-In-Klemme

500 VA

Steuertransformator

12 V/AC24 V/AC

BLOCK STEU 100/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 115 V/AC, 230 V/AC 100 VA

Bestell-Nr.:710326

Push-In-Klemme

100 VA

Steuertransformator

115 V/AC230 V/AC

BLOCK STEU 1000/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 115 V/AC, 230 V/AC 1000 VA

Bestell-Nr.:710352

Push-In-Klemme

1000 VA

Steuertransformator

115 V/AC230 V/AC

BLOCK STEU 160/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 115 V/AC, 230 V/AC 160 VA

Bestell-Nr.:710378

Push-In-Klemme

160 VA

Steuertransformator

115 V/AC230 V/AC

BLOCK STEU 160/24 Steuertransformator, Sicherheitstransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 12 V/AC, 24 V/AC 160 VA

Bestell-Nr.:710391

Push-In-Klemme

160 VA

Steuertransformator

12 V/AC24 V/AC

BLOCK STEU 250/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 115 V/AC, 230 V/AC 250 VA

Bestell-Nr.:710404

Push-In-Klemme

250 VA

Steuertransformator

115 V/AC230 V/AC

Dokumente & Downloads

Datenblatt

Datenblatt 717534 BLOCK STEU 160/48 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 717534 BLOCK STEU 160/48 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC

Beschreibung

Transformatoren der Baureihe STEU sorgen für eine sichere galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Dabei schützt das einzigartige Vakuumimprägnierverfahren BLOCK IMPEX die Transformatoren bestens gegen äußere Einflüsse bei verringerter Geräuschentwicklung. Die Installation erfolgt mittels der innovativen Push-in-Klemmen-Technologie einfach und schnell.

Hinweise

Maßbild siehe technisches Datenblatt.

Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
