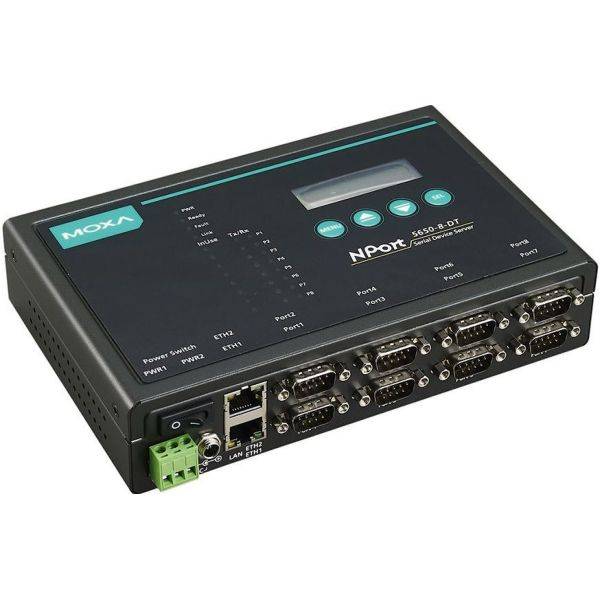

8-Port RS-232/422/485 Desktop-Geräteserver DB9-Steckern NPort 5650-8-DT
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
1.089,00 €
zzgl. MwSt.
10,87 €
Nur noch 3 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Entdecken Sie MOXA 8-Port RS-232/422/485 Desktop-Geräteserver mit DB9-Steckern! Erleben Sie erstklassige Leistung, Innovation und Zuverlässigkeit. ...
Highlights & Details
- Eigenschaften Netzwerkbereitschaft für bis zu serielle Geräte Beim NPort® ist nur eine Grundkonfiguration erforderlich, um bis zu serielle Geräte an ein Ethernet-Netzwerk anzuschließen. 19-Zoll-Rackmount-Geräteserver NPort® -Geräteserver werden mit Tx/Rx-LEDs für die seriellen Ports an der Vorderseite und oder RJ45-Seriell-Port-Anschlüssen an der Rückseite geliefert. Dadurch eignen sich die NPort® -Geräteserver für einen standardmäßigen -Zoll-Rackmount, sodass Sie Betriebs-, Wartungs- und Verwaltungsaufgaben vereinfachen können. Echte COM/TTY-Ports Real COM/TTY-Treiber werden bereitgestellt, damit die seriellen Ports des NPort® von Windows als Real COM-Ports oder von Linux als Real-TTY-Ports erkennbar sind. Neben der Unterstützung grundlegender Datenübertragung und -empfang unterstützen die NPort®-Treiber auch die Steuersignale RTS, CTS, DTR, DSR und DCD. LED-Anzeigen zur Erleichterung Ihrer Wartungsaufgaben Die System-LED, serielle Tx/Rx-LEDs und Ethernet-LEDs (befindet sich am RJ45-Anschluss) bieten ein hervorragendes Werkzeug für grundlegende Wartungsaufgaben und helfen Ingenieuren bei der Analyse von Problemen im Feld. Die LEDs zeigen nicht nur den aktuellen System- und Netzwerkstatus an, sondern helfen auch Außendiensttechnikern, den Status angeschlossener serieller Geräte zu überwachen. Einstellbarer Abschluss und Pull High/Low-Widerstände Bei der Verwendung von Abschlusswiderständen zur Verhinderung einer seriellen Signalreflexion ist es wichtig, die Pull-High/Low-Widerstände richtig einzustellen, damit das elektrische Signal nicht verfälscht wird. Da kein Satz von Widerstandswerten universell für alle Umgebungen kompatibel ist, verfügt der NPort® -8/16 über DIP-Schalter auf der Unterseite zum Einstellen der Terminierung und zum Ziehen der High/Low-Widerstandswerte.
Eco contribution recycling symbols
Technische Daten
- Technische Details Ethernet-Schnittstelle Magnetischer Isolationsschutz:,5 kV (eingebaut) Ethernet-Softwarefunktionen Einstellmöglichkeiten: Telnet-Konsole, Web-Konsole (HTTP/HTTPS), Windows-Dienstprogramm Verwaltung: ARP, BOOTP, DHCP-Client, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, SMTP, SNMPv1 / v2c, Telnet, TCP / IP, UDP Filter: IGMP v1 / v2 Windows Real COM-Treiber: Windows /98 / ME / NT /, Windows XP / / Vista / /7/8 /.1 / (x86 / x64), Windows R2 / /2012 R2 / /2019 (x64), Windows Embedded.0 /.0, Windows XP Embedded Linux Real TTY-Treiber: Kernel-Versionen:.4.x,.6.x,.x,.x und.x. Feste TTY-Treiber: SCO UNIX, SCO OpenServer, UnixWare, QNX.25, QNX, Solaris, FreeBSD, AIX.x, HP-UX i, Mac OS X. Android API: Android.1.x und höher MIB: RFC1213, RFC1317 Serielle Schnittstelle Verbinder: DB9 Stecker Serielle Standards: RS-232, RS-422, RS-485 Betriebsarten: Deaktiviert, Ethernet-Modem, Paarverbindung, Real COM, Reverse Telnet, RFC2217, TCP-Client, TCP-Server, UDP Baudrate: Unterstützt Standardbaudraten (Einheit = bps):,,,,,,,,,,,,,,,,,,4 k,,8 k,,6 k Stopp-Bits:,,5, Parität: Keine, gerade, ungerade, Leerzeichen, Mark Ablaufsteuerung: RTS / CTS (nur RS-232), DTR / DSR (nur RS-232) Pull High/Low Widerstand für RS-485: Kilo-Ohm, Kilo-Ohm RS-485 Datenrichtungssteuerung: ADDC® (automatische Datenrichtungskontrolle) Terminator für RS-485: Ohm Überspannung:,5 kV Konsolenport: RS-232 (TxD, RxD, GND), -polig (19200, n,, ) Serielle Signale RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND RS-485-2w: Daten+, Daten-, GND Leistungsparameter Eingangsstrom: mA bei VDC Eingangsspannung: bis VDC Verpolungsschutz: Unterstützt Verlässlichkeit Automatischer Neustart-Trigger: Eingebautes WDT Benachrichtigungstools: Eingebauter Summer und RTC (Echtzeituhr) Physikalische Eigenschaften Gehäuse: Metall Installation: Desktop, DIN-Schienenmontage (mit optionalem Kit), Wandmontage (mit optionalem Kit) Abmessungen (mit Ohren): x x mm (9,01 x,81 x,92 Zoll) Abmessungen (ohne Ohren): x x mm (7,76 x,73 x,92 Zoll) Umweltgegebenheiten Betriebstemperatur: bis ° C (32 bis ° F) Lagertemperatur: -40 bis °C (-40 bis °F) Relative Luftfeuchtigkeit: bis % (nicht kondensierend)
- Produkt-Art
Netzwerk Seriell-Server
- Übertragungsrate
10 / 100 MBit/s
- Schnittstellen
RS485
RJ45
RS232
RS422
- Anzahl Seriell
8 x
- Geeignet für
serielle Geräte
- Höhe
12.5 cm
- Breite
44 cm
- LAN-Übertragungsrate
100 MBit/s
- Gewicht
1.59 kg
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 846974160 8-Port RS-232/422/485 Desktop-Geräteserver DB9-Steckern NPort 5650-8-DT
Beschreibung
"MOXA - NPort -8-DT" Mit der NPort® Rackmount-Serie schützen Sie nicht nur Ihre aktuellen Hardwareinvestitionen, sondern ermöglichen auch zukünftige Netzwerkerweiterungen, indem Sie die Verwaltung Ihrer seriellen Geräte zentralisieren und Verwaltungshosts über das Netzwerk verteilen. LIEFERUMFANG: MOXA NPort -8-DT RS / / 8 Anschlüsse 10 / -TX (RL45) Eigenschaften Netzwerkbereitschaft für bis zu serielle Geräte Beim NPort® ist nur eine Grundkonfiguration erforderlich, um bis zu serielle Geräte an ein Ethernet-Netzwerk anzuschließen. 19-Zoll-Rackmount-Geräteserver NPort® -Geräteserver werden mit Tx/Rx-LEDs für die seriellen Ports an der Vorderseite und oder RJ45-Seriell-Port-Anschlüssen an der Rückseite geliefert. Dadurch eignen sich die NPort® -Geräteserver für einen standardmäßigen -Zoll-Rackmount, sodass Sie Betriebs-, Wartungs- und Verwaltungsaufgaben vereinfachen können. Echte COM/TTY-Ports Real COM/TTY-Treiber werden bereitgestellt, damit die seriellen Ports des NPort® von Windows als Real COM-Ports oder von Linux als Real-TTY-Ports erkennbar sind. Neben der Unterstützung grundlegender Datenübertragung und -empfang unterstützen die NPort®-Treiber auch die Steuersignale RTS, CTS, DTR, DSR und DCD. LED-Anzeigen zur Erleichterung Ihrer Wartungsaufgaben Die System-LED, serielle Tx/Rx-LEDs und Ethernet-LEDs (befindet sich am RJ45-Anschluss) bieten ein hervorragendes Werkzeug für grundlegende Wartungsaufgaben und helfen Ingenieuren bei der Analyse von Problemen im Feld. Die LEDs zeigen nicht nur den aktuellen System- und Netzwerkstatus an, sondern helfen auch Außendiensttechnikern, den Status angeschlossener serieller Geräte zu überwachen. Einstellbarer Abschluss und Pull High/Low-Widerstände Bei der Verwendung von Abschlusswiderständen zur Verhinderung einer seriellen Signalreflexion ist es wichtig, die Pull-High/Low-Widerstände richtig einzustellen, damit das elektrische Signal nicht verfälscht wird. Da kein Satz von Widerstandswerten universell für alle Umgebungen kompatibel ist, verfügt der NPort® -8/16 über DIP-Schalter auf der Unterseite zum Einstellen der Terminierung und zum Ziehen der High/Low-Widerstandswerte. Technische Details Ethernet-Schnittstelle Magnetischer Isolationsschutz:,5 kV (eingebaut) Ethernet-Softwarefunktionen Einstellmöglichkeiten: Telnet-Konsole, Web-Konsole (HTTP/HTTPS), Windows-Dienstprogramm Verwaltung: ARP, BOOTP, DHCP-Client, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, SMTP, SNMPv1 / v2c, Telnet, TCP / IP, UDP Filter: IGMP v1 / v2 Windows Real COM-Treiber: Windows /98 / ME / NT /, Windows XP / / Vista / /7/8 /.1 / (x86 / x64), Windows R2 / /2012 R2 / /2019 (x64), Windows Embedded.0 /.0, Windows XP Embedded Linux Real TTY-Treiber: Kernel-Versionen:.4.x,.6.x,.x,.x und.x. Feste TTY-Treiber: SCO UNIX, SCO OpenServer, UnixWare, QNX.25, QNX, Solaris, FreeBSD, AIX.x, HP-UX i, Mac OS X. Android API: Android.1.x und höher MIB: RFC1213, RFC1317 Serielle Schnittstelle Verbinder: DB9 Stecker Serielle Standards: RS-232, RS-422, RS-485 Betriebsarten: Deaktiviert, Ethernet-Modem, Paarverbindung, Real COM, Reverse Telnet, RFC2217, TCP-Client, TCP-Server, UDP Baudrate: Unterstützt Standardbaudraten (Einheit = bps):,,,,,,,,,,,,,,,,,,4 k,,8 k,,6 k Stopp-Bits:,,5, Parität: Keine, gerade, ungerade, Leerzeichen, Mark Ablaufsteuerung: RTS / CTS (nur RS-232), DTR / DSR (nur RS-232) Pull High/Low Widerstand für RS-485: Kilo-Ohm, Kilo-Ohm RS-485 Datenrichtungssteuerung: ADDC® (automatische Datenrichtungskontrolle) Terminator für RS-485: Ohm Überspannung:,5 kV Konsolenport: RS-232 (TxD, RxD, GND), -polig (19200, n,, ) Serielle Signale RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND RS-485-2w: Daten+, Daten-, GND Leistungsparameter Eingangsstrom: mA bei VDC Eingangsspannung: bis VDC Verpolungsschutz: Unterstützt Verlässlichkeit Automatischer Neustart-Trigger: Eingebautes WDT Benachrichtigungstools: Eingebauter Summer und RTC (Echtzeituhr) Physikalische Eigenschaften Gehäuse: Metall Installation: Desktop, DIN-Schienenmontage (mit optionalem Kit), Wandmontage (mit optionalem Kit) Abmessungen (mit Ohren): x x mm (9,01 x,81 x,92 Zoll) Abmessungen (ohne Ohren): x x mm (7,76 x,73 x,92 Zoll) Umweltgegebenheiten Betriebstemperatur: bis ° C (32 bis ° F) Lagertemperatur: -40 bis °C (-40 bis °F) Relative Luftfeuchtigkeit: bis % (nicht kondensierend) Moxa - LIC-MXviewOne-NEW-XN-SR Industrielle Netzwerkmanagement-Plattform der nächsten Generation
Lieferumfang
- MOXA NPort -8-DT
