FT6031-50 - Erdungstester für 2-Pol- und 3-Pol-Messung

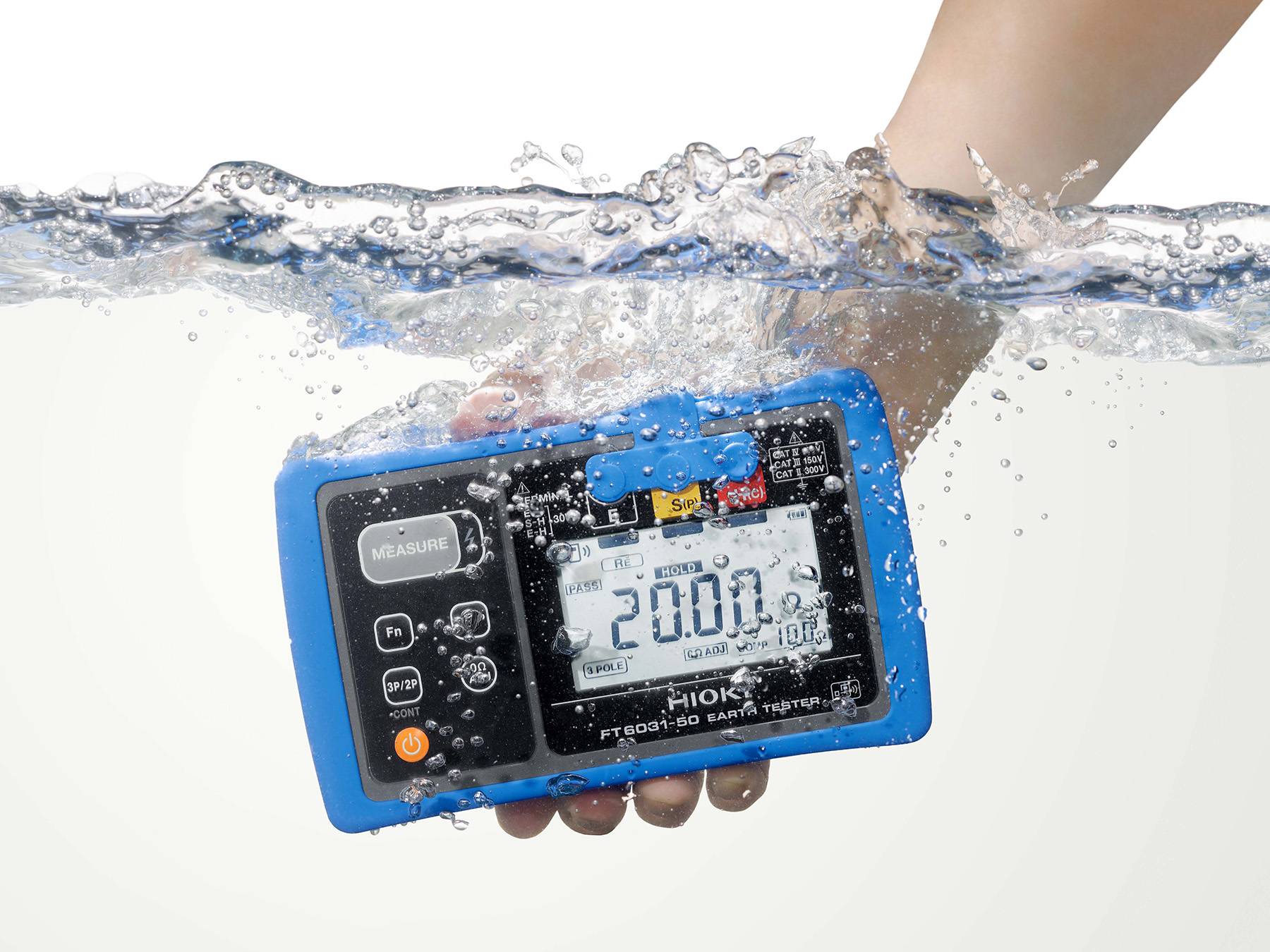

Erdungstester für 2-Pol- und 3-Pol-Erdungsmessung, automatische Prüfung von
Störspannung und Hilfserderwiderstand, IP67, optionale Bluetooth-Kommunikation
Typische Anwendungen
Prüfung von Erdungsanlagen in elektrischen Installationen
Überprüfung bestehender Erder bei Wartung und Wiederholungsprüfung

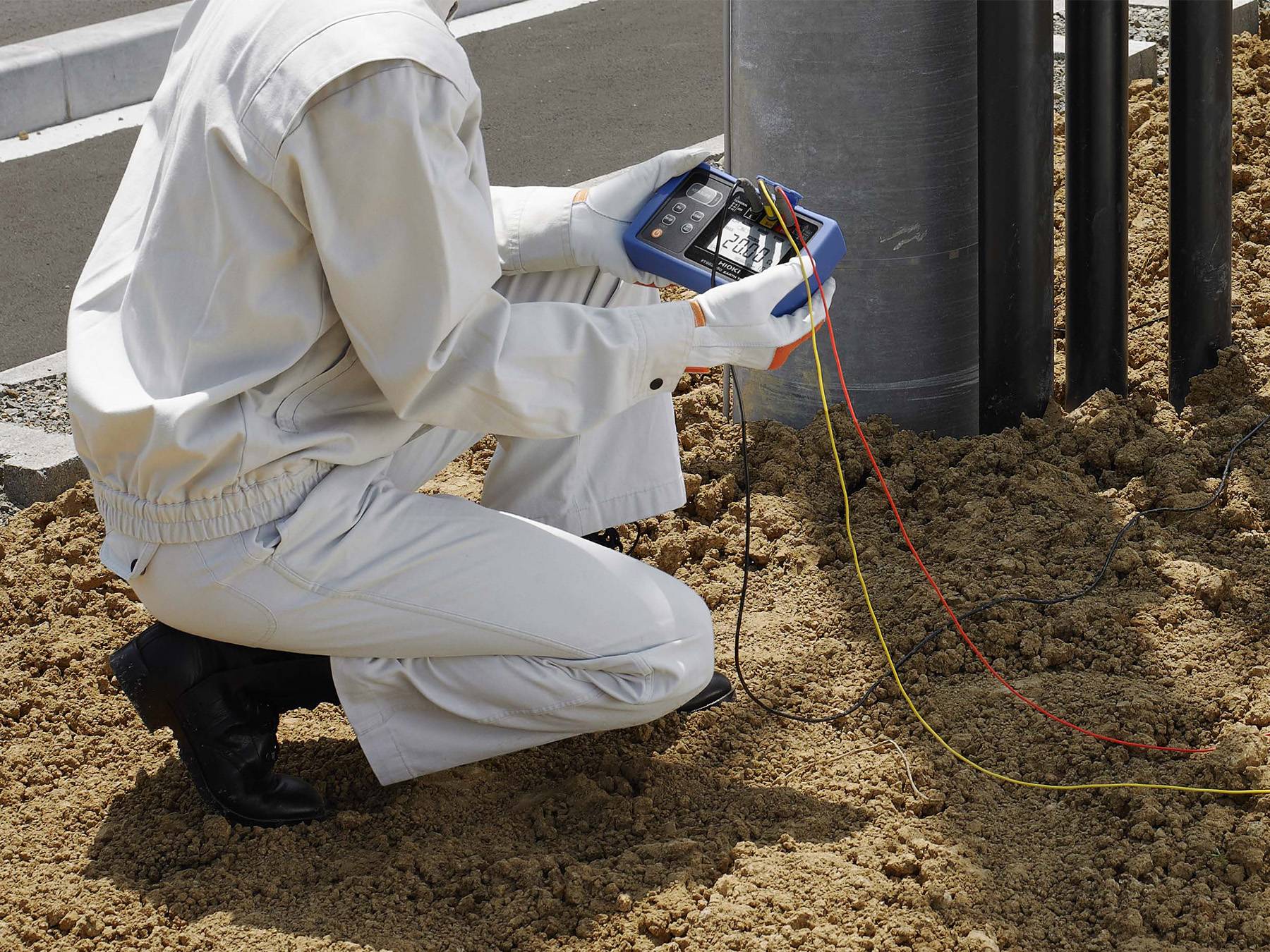

Erdungswiderstandsmessung im Außeneinsatz


Detaillierte Produktübersicht

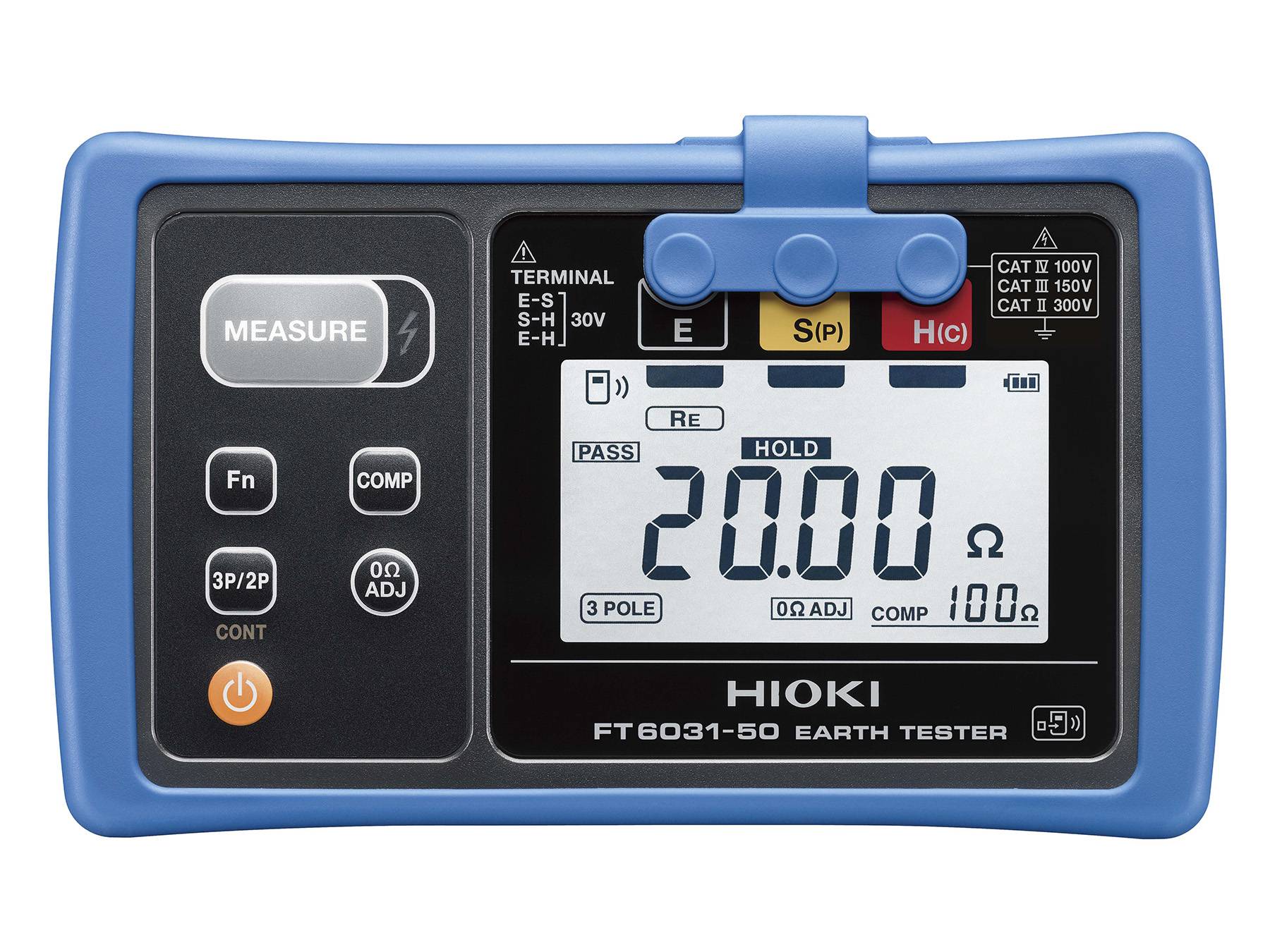

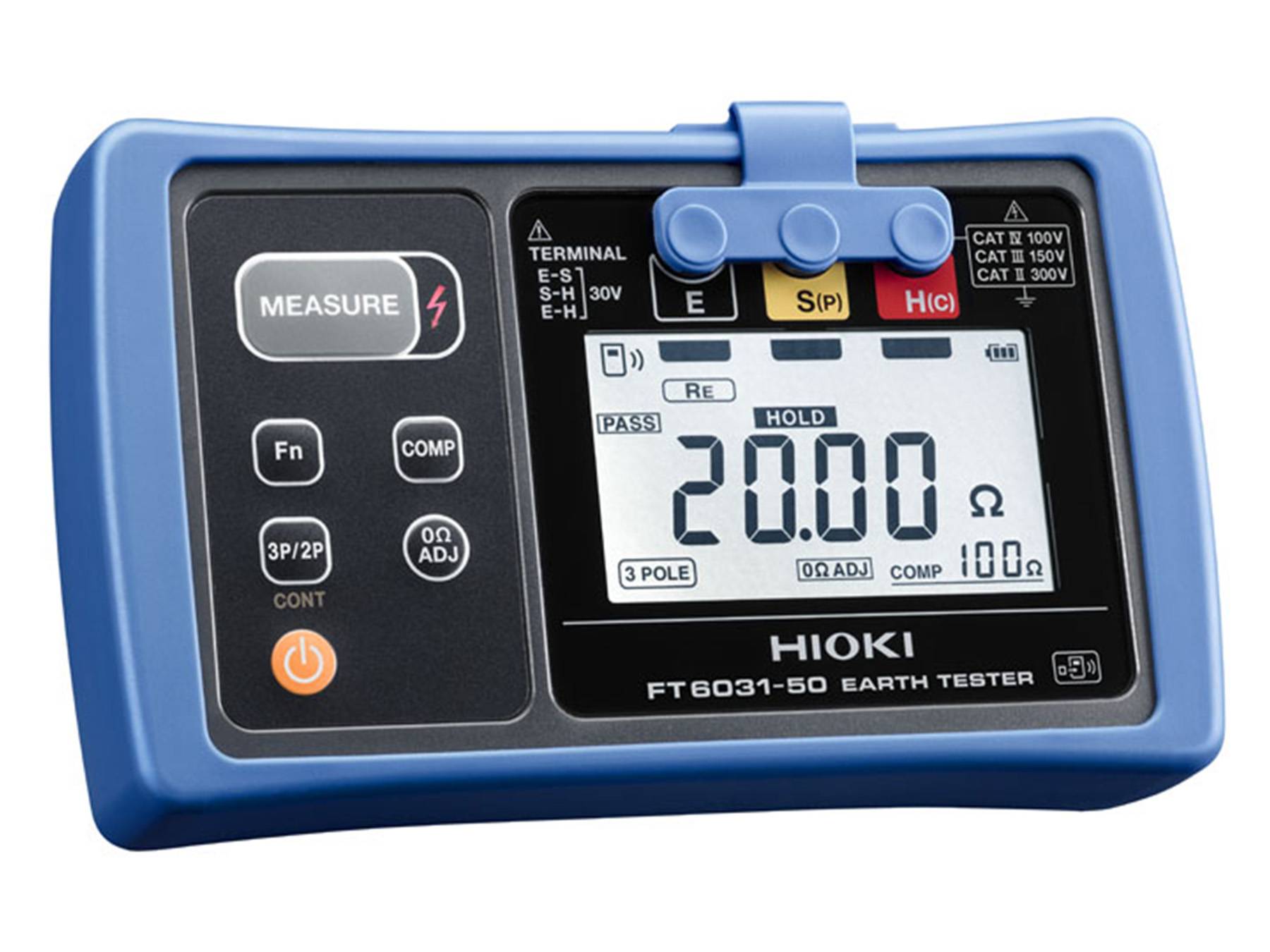

Der HIOKI FT6031-50 ist ein Erdungstester für Elektrofachkräfte in Service, Wartung und
Prüfung. Er unterstützt die 3-Pol-Messung zur präzisen Bestimmung des
Erdungswiderstands sowie die vereinfachte 2-Pol-Messung über einen vorhandenen
Referenzerder, wenn kein vollständiger Messaufbau mit Hilfserdspießen möglich ist.
Optional lässt sich das Gerät um Bluetooth-Kommunikation erweitern.
2-Pol- und 3-Pol-Erdungsmessung
Mit der 3-Pol-Messung wird der Erdungswiderstand eines bestehenden Erders in Gebäuden
und elektrischen Anlagen überprüft. Dafür wird der zu prüfende Erder von der Anlage
getrennt und zusammen mit zwei Hilfserdspießen gemessen. Die dafür erforderlichen

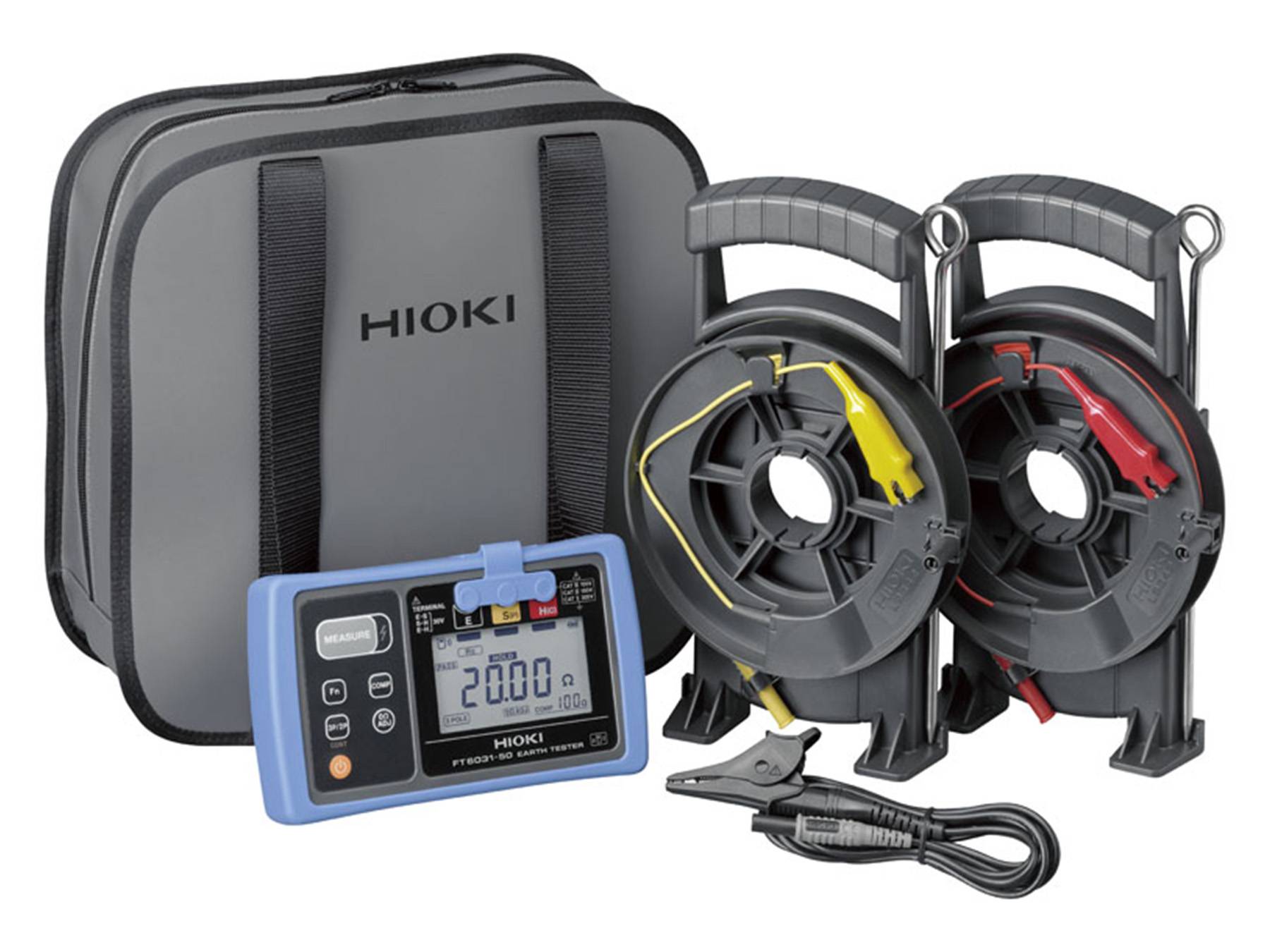

Messleitungen und Hilfserdspieße gehören zum Lieferumfang des FT6031-50 und sind für
den typischen Messaufbau mit 10 m und 20 m Leitungslänge ausgelegt. Die Messung erfolgt
mit 128 Hz ±2 Hz, einer Ausgangsspannung von 30 V rms oder weniger und einem
Messstrom von 25 mA rms oder weniger. Sie dauert typischerweise bis zu 6 s, einschließlich
der automatischen Prüfung von Störspannung und Hilfserderwiderstand.
Mit der 2-Pol-Messung steht eine vereinfachte Erdungsmessung zur Verfügung, wenn kein
vollständiger 3-Pol-Messaufbau mit zwei Hilfserdspießen möglich oder praktikabel ist. Dabei wird ein vorhandener Erder mit niedrigem Widerstand als Referenz verwendet,
typischerweise die Neutralleiterseite eines geerdeten Versorgungsnetzes. Gemessen wird
dabei nicht nur der Widerstand des zu prüfenden Erders, sondern die Summe aus Prüferder
und Referenzerder. Der Messstrom ist auf 4 mA rms oder weniger begrenzt, sodass bei
geeigneten Installationen typischerweise kein Fehlerstromschutzschalter auslöst. Die 2-PolMessung ist damit für vereinfachte Prüfungen vorgesehen, nicht für die präziseste
Einzelmessung eines Erders.
Gerätefunktionen und Zubehör
Der FT6031-50 unterstützt die Erdungsmessung mit automatischen Vorprüfungen,
Leitungsabgleich und Grenzwertbewertung. Vor der eigentlichen Messung prüft das Gerät
automatisch die Störspannung, also eine bereits am Erder anliegende Spannung, sowie den
Widerstand der Hilfserder. Mit der Zero-Adjustment-Funktion lässt sich der Einfluss der
Messleitungen kompensieren. Die Comparator-Funktion erlaubt eine direkte PASS/FAILBewertung gegen einen eingestellten Grenzwert. Zusätzlich kann eine kontinuierliche
Messung aktiviert werden, um Messwertänderungen beim Setzen oder Umpositionieren der
Hilfserdspieße direkt zu beobachten.
Für Messaufbauten mit größeren Abständen stehen optional längere Messleitungen wie
L9843-51 und L9843-52 zur Verfügung. Auf Beton oder anderen harten Oberflächen, auf
denen Hilfserdspieße nicht direkt gesetzt werden können, lassen sich 9050 Erdungsnetze
oder L9846 Erdungsnetzmodule verwenden. Die Erdungsnetzmodule können an die
mitgelieferten Kabelrollen L9842-11 und L9842-22 sowie an die separat erhältlichen
Kabelrollen L9845-31, L9845-33 und L9845-52 angeklickt werden und bilden mit ihnen eine
Einheit.
Optionale Bluetooth-Kommunikation
Optional kann der FT6031-50 mit dem Bluetooth-Adapter Z3210 um eine drahtlose
Datenübertragung ergänzt werden. Messwerte lassen sich damit an Windows-, iOS- oder
Android-Geräte übertragen. Für Smartphones und Tablets steht die kostenlose GENNECT
Cross App zur Verfügung, mit der Messwerte angezeigt, gespeichert und dokumentiert
werden können. Alternativ arbeitet der Z3210 im HID-Modus, in dem Messwerte wie
Tastatureingaben direkt an die aktive Anwendung übergeben werden. Dadurch ist auch die
direkte Eingabe in Excel, Textprogramme oder kundenspezifische Anwendungen möglich.
Wie alle HIOKI Erdungstester wurde auch der FT6031-50 in Japan entwickelt und wird in
HIOKI-eigenen Werken in Japan gefertigt.
