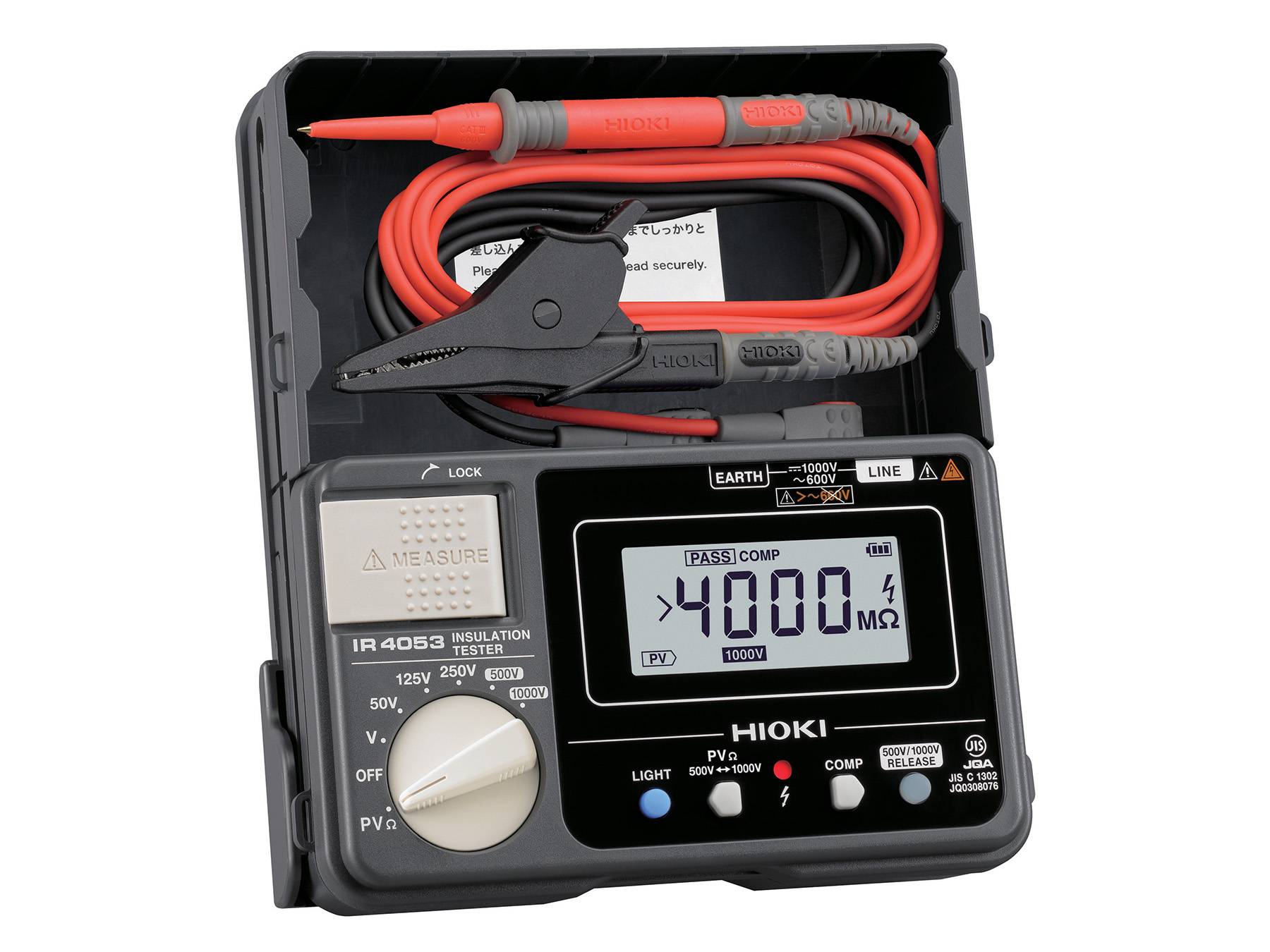

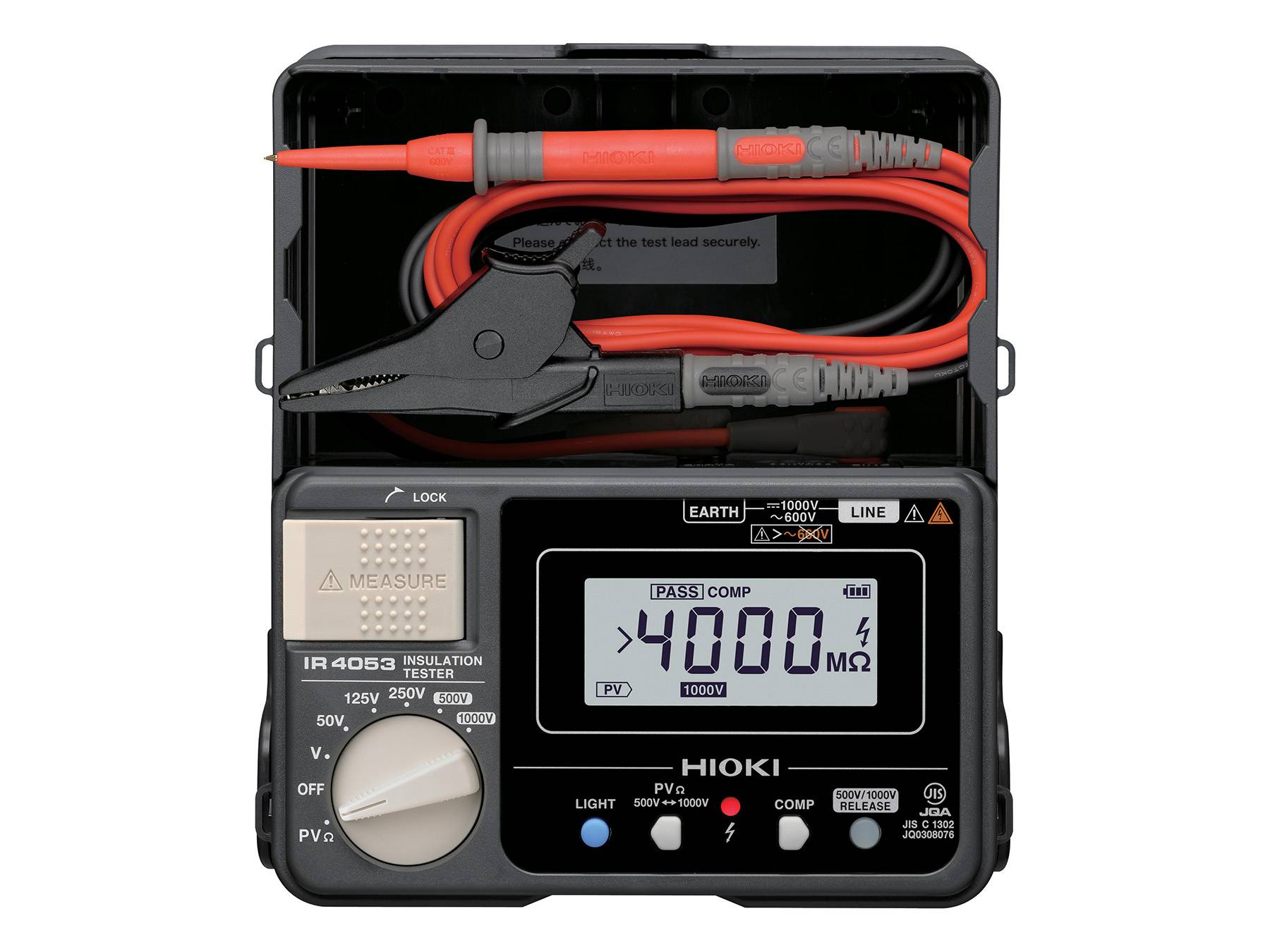

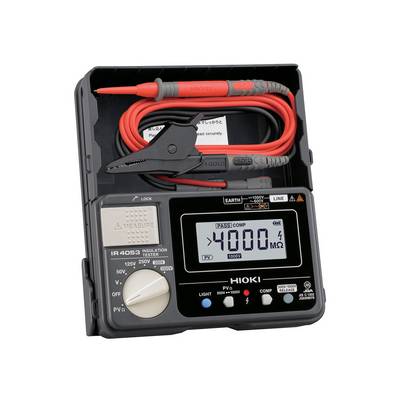

IR4053 - Digitaler Isolationstester mit PVΩ-Funktion, 50 V bis 1000 V

Digitaler Isolationstester mit PVΩ-Funktion für Messungen an spannungsführenden PV-Strings, 5 Prüfspannungen von 50 V bis 1000 V, Isolationsmessung bis 4000 MΩ, AC/DC-Spannungsmessung bis 600 V, batteriebetrieben

Typische Anwendungen

Isolationsprüfung von PV-Strings unter DC-Spannung
Prüfung von Leerlaufspannung und Polarität von PV-Strings
Prüfung von Niederspannungsinstallationen
Wartung und Fehlersuche in elektrischen Anlagen




Detaillierte Produktübersicht

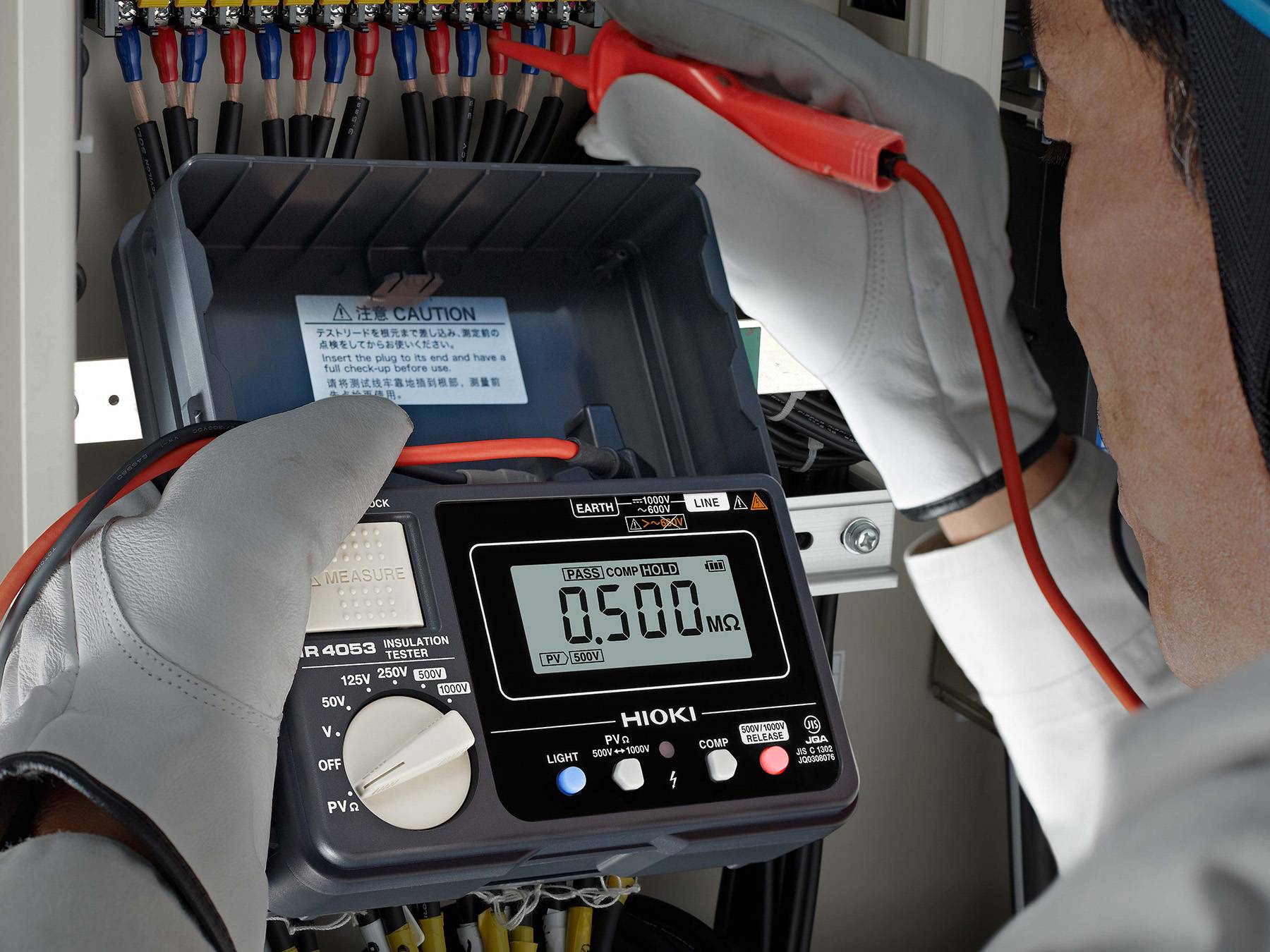

Isolationsmessungen an PV-Anlagen werden häufig tagsüber im Rahmen von Servicearbeiten durchgeführt. PV-Strings erzeugen eine DC-Spannung, sobald sie Licht ausgesetzt sind – auch bei abgeschaltetem Wechselrichter. Standard-Isolationstester oder Installationstester starten in diesem Fall die Messung nicht, wenn eine Fremdspannung erkannt wird.

Der IR4053 verfügt über eine PVΩ-Funktion, mit der Isolationsmessungen an PV-Strings auch bei anliegender DC-Spannung möglich sind. Das Gerät erfasst die vorhandene Stringspannung und berücksichtigt sie während der Prüfung. Der angezeigte Isolationswert basiert ausschließlich auf der angelegten Prüfspannung.

Vollwertiger Isolationstester für Niederspannungsanlagen
Der IR4053 ist ein batteriebetriebener Isolationstester für Niederspannungsanlagen und deckt neben der PV-Messfunktion klassische Isolationsprüfungen an Verteilungen, Motoren, Kabeln und elektrischen Betriebsmitteln ab. Das Gerät bietet fünf Prüfspannungen von 50 V bis 1000 V und misst Isolationswiderstände bis 4000 MΩ.

Zusätzlich stehen AC- und DC-Spannungsmessungen bis 600 V zur Verfügung. Bei der DC-Spannungsmessung wird eine vertauschte Polarität eindeutig angezeigt. Dies unterstützt die Prüfung von Leerlaufspannung und korrekter Polung von PV-Strings vor Inbetriebnahme oder Wartung.

Schnelle PASS/FAIL-Bewertung
Für wiederkehrende Prüfungen verfügt der IR4053 über eine integrierte Comparator-Funktion. Der gemessene Isolationswert wird automatisch mit einem einstellbaren Grenzwert verglichen und als PASS oder FAIL angezeigt.

Die Grenzwerte können für jede Prüfspannung separat definiert werden. Die Einstellungen bleiben auch nach dem Ausschalten gespeichert. Ein akustisches Signal unterstützt die schnelle Beurteilung während der Messung.

Durchdacht für den Arbeitsalltag
Der IR4053 erfüllt CAT III 600 V und wurde für eine Fallhöhe von 1 m geprüft. Das integrierte Hartschalen-Gehäuse bildet eine feste Einheit mit dem Gerät und bietet Platz für Messleitungen und Zubehör. Die Messleitungen bleiben auch beim Transport am Gerät angeschlossen. Das kontraststarke Display ermöglicht eine gute Ablesbarkeit bei unterschiedlichen Lichtverhältnissen. Eine integrierte Hintergrundbeleuchtung unterstützt Messarbeiten in schlecht ausgeleuchteten Verteilungen und Technikräumen.

Optional ist die Messleitung L9788-10 mit integrierter LED-Beleuchtung und Auslösetaste erhältlich. Die Messung kann direkt an der Prüfspitze gestartet werden. Das ist hilfreich, wenn beide Hände für eine sichere Kontaktierung der Messpunkte benötigt werden.

Der IR4053 unterstützt Isolationsprüfspannungen bis 1000 V und eignet sich für PV-Strings sowie Niederspannungssysteme innerhalb dieses Spannungsbereichs. Für PV-Anlagen mit höheren Stringspannungen bis 2000 V bietet HIOKI den Hochspannungs-Isolationstester IR5051 an. Wie alle HIOKI-Isolationstester wird auch dieses Gerät in Japan in den eigenen Werken in der Präfektur Nagano entwickelt und gefertigt.
