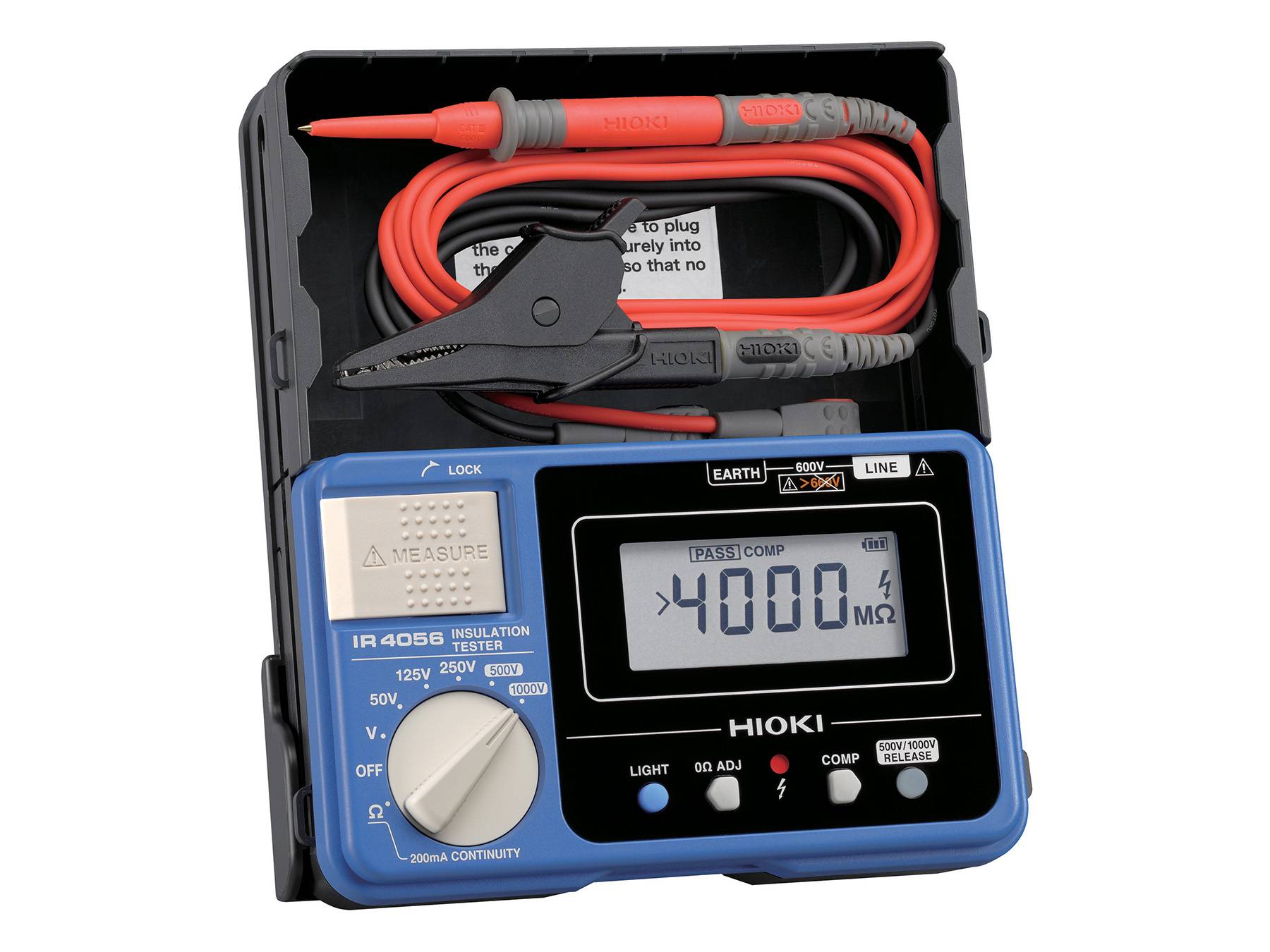

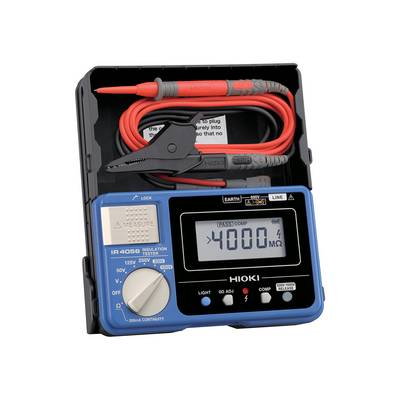

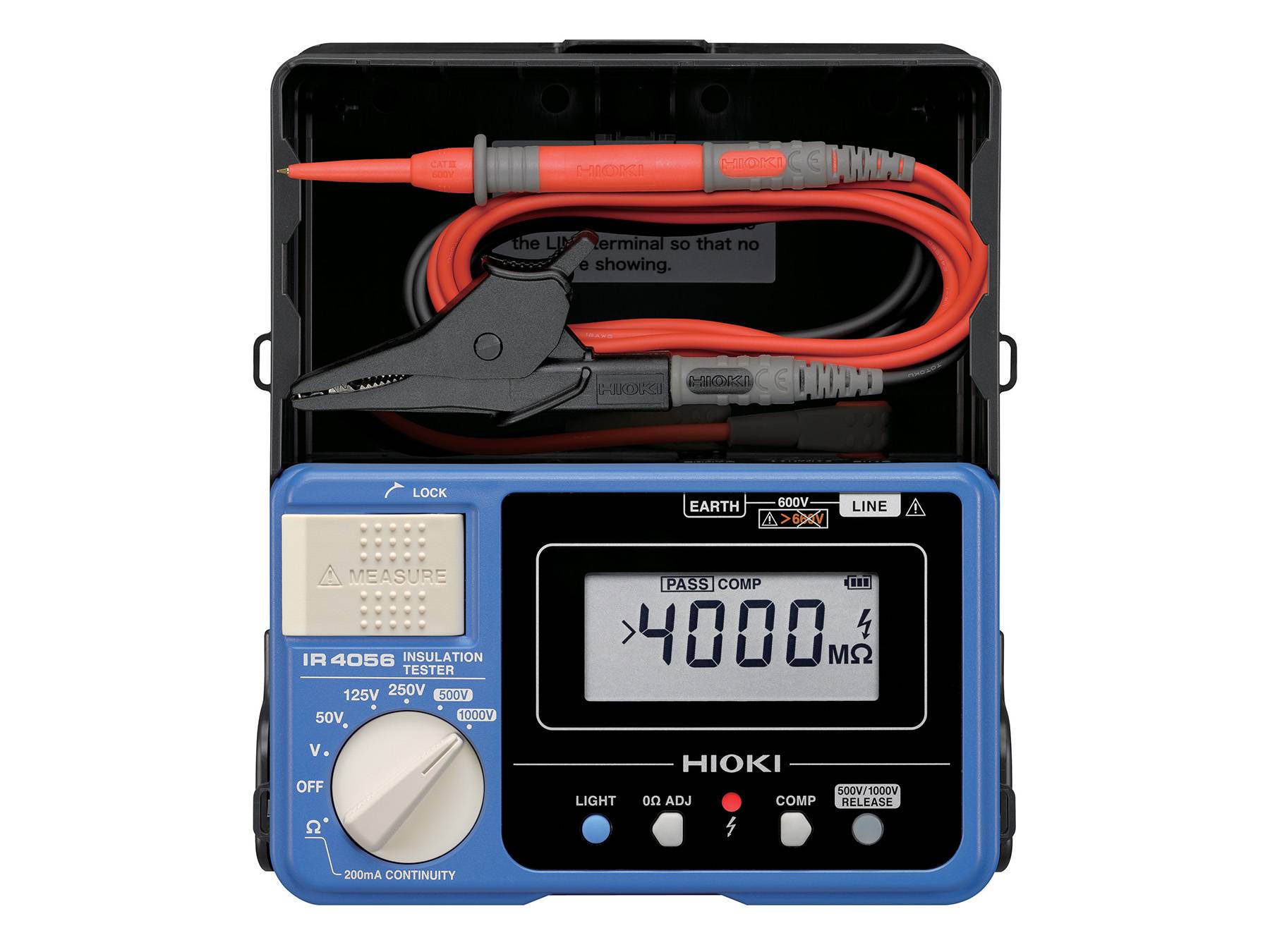

IR4056 - Digitaler Isolationstester, 50 V bis 1000 V, bis 4000 MΩ

Digitaler Isolationstester, 5 Prüfspannungen von 50 V bis 1000 V, Isolationswiderstandsmessung bis 4000 MΩ, PASS/FAIL-Bewertung, 200 mA Schutzleiterprüfung (PE), AC/DC-Spannungsprüfung bis 600 V, batteriebetrieben
Typische Anwendungen
- Prüfung und Wartung von Niederspannungsinstallationen

- Fehlersuche bei Isolationsproblemen in Leitungen, Motoren und Betriebsmitteln

- Messungen an Maschinen, Schaltschränken und Verteilungen

- Wiederkehrende Prüfungen von Anlagen und Betriebsmitteln
Detaillierte Produktübersicht
Bei Installations- und Wartungsarbeiten gehört die Isolationsmessung zum Alltag – etwa bei Leitungen, Verteilungen, Motoren oder nach Reparaturen an elektrischen Anlagen. Für solche Aufgaben ist ein reiner Isolationstester oft die pragmatische Lösung, ohne in ein Multifunktions- oder Installationstestgerät investieren zu müssen.

Der IR4056 ist ein digitaler, batteriebetriebener Isolationstester mit fünf Prüfspannungen von 50 V bis 1000 V. Er misst Isolationswiderstände bis 4000 MΩ und eignet sich für Installationen, Motoren, Maschinen und Steuerungen. Das Gerät erfüllt die Anforderungen der EN 61557 für Isolationsmessungen und Schutzleiter-(PE)-Durchgangsprüfungen in Niederspannungsanlagen.

Intuitive PASS/FAIL-Anzeige

Mit der integrierten Comparator-Funktion bewertet der IR4056 das Messergebnis bei der Isolationsmessung in etwa 0,8 Sekunden als PASS oder FAIL. Das ist besonders hilfreich bei Arbeiten in engen Verteilungen oder über Kopf. PASS und FAIL werden akustisch signalisiert; bei einem FAIL leuchtet das Display zusätzlich rot.

Der Grenzwert für die PASS/FAIL-Bewertung lässt sich einfach einstellen. Die eingestellten Grenzwerte bleiben für jeden Prüfspannungsbereich gespeichert – auch nach dem Ausschalten oder beim Wechsel der Prüfspannung. Bei Auswahl von 500 V oder 1000 V muss die Prüfspannung vor der ersten Isolationsmessung bewusst freigegeben werden. So wird verhindert, dass hohe Prüfspannungen versehentlich aktiviert werden.

Schutzleiter- (PE) und Spannungsprüfung
Für die Schutzleiterprüfung steht eine 200 mA Durchgangsmessung gemäß EN 61557-4 zur Verfügung. Der höhere Prüfstrom sorgt dafür, dass schlechte Kontakte, oxidierte Klemmen oder erhöhte Übergangswiderstände zuverlässig erkannt werden – anders als bei einer einfachen Durchgangsprüfung mit dem Multimeter.

Zusätzlich verfügt das Gerät über eine AC/DC-Spannungsprüfung bis 600 V. Damit lässt sich vor jeder Isolationsmessung schnell prüfen, ob der Prüfling spannungsfrei ist. Eine separate Vorprüfung mit einem weiteren Messgerät ist in der Regel nicht erforderlich.

Durchdacht für den Arbeitsalltag
Der kompakte Isolationstester erfüllt CAT III 600 V und ist auf eine Fallhöhe von 1 m geprüft. Das stabile Hartschalen-Gehäuse bildet mit dem Gerät eine Einheit und bietet Platz für Messleitungen und Zubehör. Die Messleitungen bleiben dauerhaft am Gerät – auch beim Transport. Das kontrastreiche Display bleibt auch bei schwierigen Lichtverhältnissen gut ablesbar, und eine helle Hintergrundbeleuchtung unterstützt die Arbeit in dunklen Verteilungen.

Optional ist die Messleitung L9788-10 mit integrierter LED-Leuchte und Auslösetaster erhältlich. Die Messung kann damit direkt an der Prüfspitze gestartet werden. Das ist besonders praktisch, wenn beide Hände für eine sichere Kontaktierung der Messpunkte benötigt werden.

Der IR4056 ist der meistverkaufte tragbare Isolationstester von HIOKI in Europa. Sein Erfolg basiert auf einer soliden Konstruktion und einer klar strukturierten, unkomplizierten Bedienung mit Fokus auf die wesentlichen Funktionen der Isolationsprüfung. Wie alle HIOKI-Isolationstester wird auch dieses Gerät in Japan in den eigenen Werken in der Präfektur Nagano entwickelt und gefertigt.
