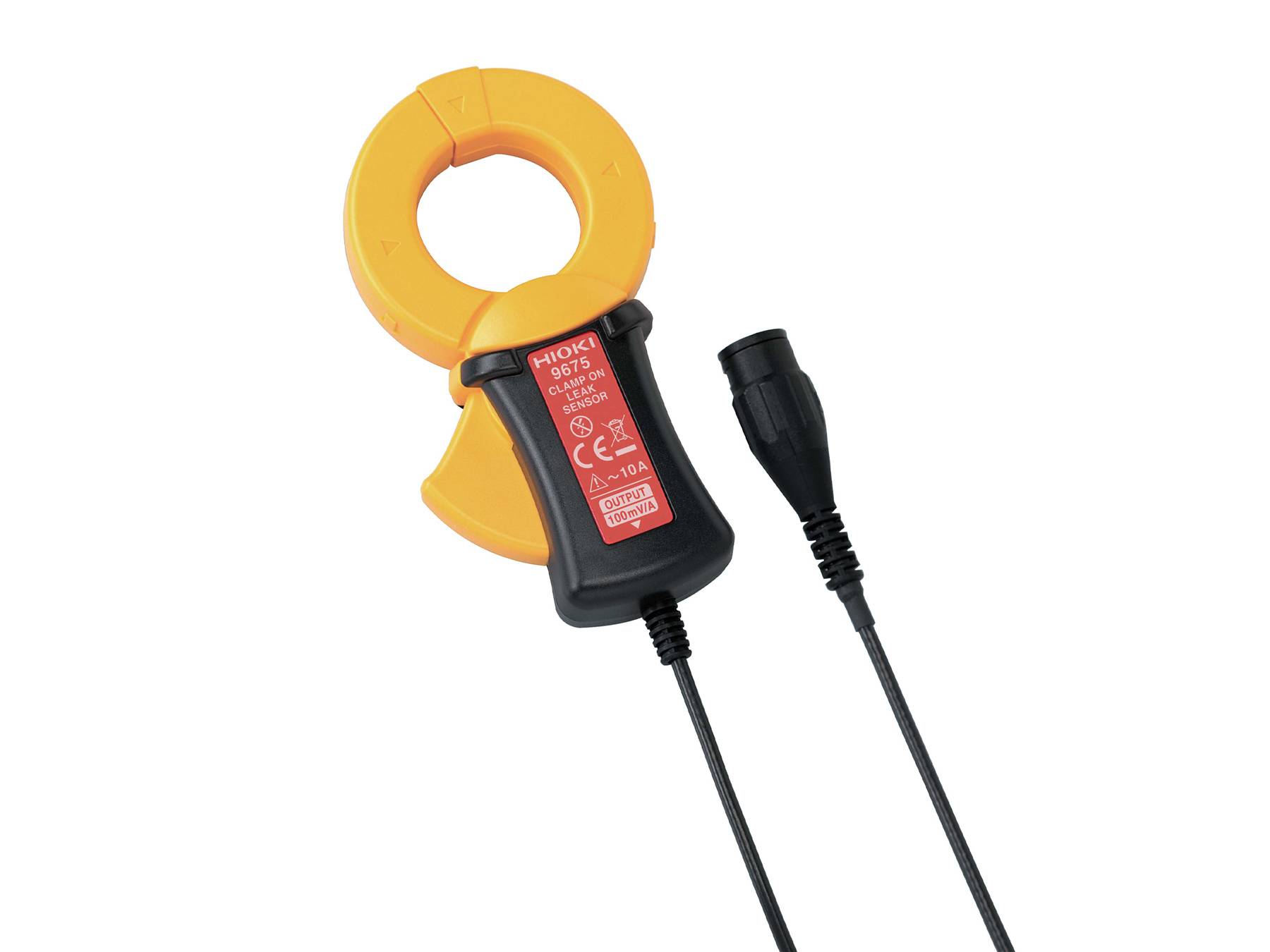

Hioki 9675 - Präziser AC-Ableitstrom Zangensensor, 10 A, 40 Hz bis 5 kHz
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Abm.
(L x B x H) 112.5 x 60 x 23.6 mm
Gewicht
0.38
Breite
60 mm
Höhe
23.6 mm
Länge
112.5 mm
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
- Nennstrom: 10 A AC
- Frequenzcharakteristik (40 Hz bis 5 kHz): ± 5%
- Amplitudengenauigkeit (45-66Hz): ±1.0 % vom Messwert
- Phasengenauigkeit: ±5 ° (bei 50 Hz oder 60 Hz)
- Max. Leiterdurchmesser: 30 mm
- Anschlusskabel und Stecker: Länge ca. 3m, BNC – Stecker (isoliert)
Technische Daten
- Abm.
(L x B x H) 112.5 x 60 x 23.6 mm
- Gewicht
0.38
- Breite
60 mm
- Höhe
23.6 mm
- Länge
112.5 mm
- Typ
9675
Dokumente & Downloads
Datenblatt
Datenblatt 929402224 Hioki 9675 - Präziser AC-Ableitstrom Zangensensor, 10 A, 40 Hz bis 5 kHz
Beschreibung
AC-Ableitstrom Zangensensor, Nennstrom 10 A, Frequenzbereich 40 Hz–5 kHz, Amplitudengenauigkeit (45-66Hz): ±1.0 % vom Messwert, Phasengenauigkeit (50/60 Hz) ±5°, Leiterdurchmesser bis 30 mm, CAT III 300 V, BNC – Stecker (isoliert)
Typische Anwendungen - Ableitstromprüfung von Erdungsleitern
- Prüfung auf Isolationsfehler
Detaillierte Produktübersicht:
Der Hioki 9675 ist ein robuster, kompakter AC-Stromsensor zur Messung kleiner Wechsel- und Ableitströme bis 10 A. Er bietet eine Amplitudengenauigkeit (45–66 Hz) von ±1,0 % vom Messwert sowie eine Phasengenauigkeit von ±5° bei 50 bzw. 60 Hz. Der Sensor eignet sich sowohl für den Festeinbau in Schaltschränken und Verteilern als auch für mobile Messungen am Prüfobjekt. Die Messwerte lassen sich mit Loggern wie dem LR5051, LR8513 oder mit Energieloggern wie PW3360 und PW3365 erfassen.
Lieferumfang
- 9675 Clamp On Leak Sensor
- Instruction Manual
