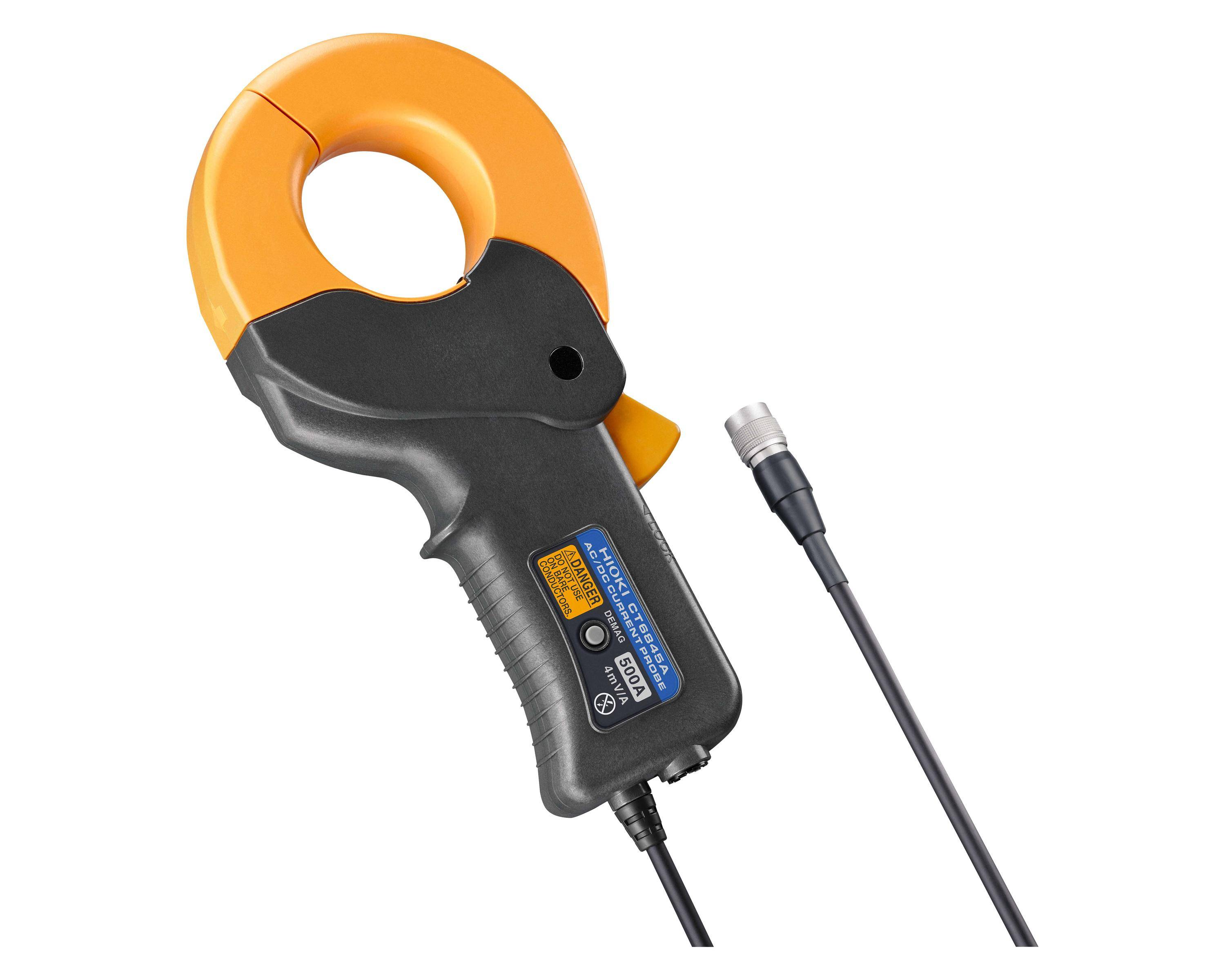

Hioki CT6845A - AC/DC-Präzisions-Stromzange, 500 A / 200 kHz
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Abm.
(L x B x H) 238 x 116 x 35 mm
Gewicht
0.86
Breite
116 mm
Höhe
35 mm
Länge
238 mm
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
- AC/DC Ströme bis zu 500 A
- Frequenzbandbreite DC bis 200 kHz
- Grundgenauigkeit: ±0.2% vom Messwert
- Temperaturbereich von -40 °C to 85 °C
- Ausgangssignal: 4 mV/A
Technische Daten
- Abm.
(L x B x H) 238 x 116 x 35 mm
- Gewicht
0.86
- Breite
116 mm
- Höhe
35 mm
- Länge
238 mm
- Typ
CT6845A
- Strommessung
AC/DC
- Messart
Zerstörungsfrei
- Grund-Genauigkeit ± %
0.2 %
- Messbereich A/AC max.
500 A
- Messbereich A/DC max.
500 A
- Messbereich Temperatur (max.)
85 °C
- Messbereich Temperatur (min.)
-40 °C
- Frequenzbereich
200 kHz
- Temperatur
-40 °C bis 85 °C °C
- Öffnungsbereich für Stromzange
50 mm
Dokumente & Downloads
Datenblatt
Datenblatt 929402230 Hioki CT6845A - AC/DC-Präzisions-Stromzange, 500 A / 200 kHz
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 929402230 Hioki CT6845A - AC/DC-Präzisions-Stromzange, 500 A / 200 kHz
Beschreibung
AC/DC-Stromzange mit Fluxgate-Technologie, 500 A Nennstrom, Grundgenauigkeit ±0,2% v. Mw., großer Temperaturbereich von -40 °C bis 85 °C, Bandbreite von DC bis 200 kHz, maximaler Leiterdurchmesser 50 mm, Kabellänge 3 m. Typische Anwendungen: - WLTP-Tests (Worldwide harmonized Light vehicles Test Procedure) an
Nutzfahrzeugen
Evaluierung des Stromverbrauchs elektrischer Komponenten in der
Automobilindustrie, wie beispielsweise - Kompressoren oder elektrische
Servolenkungen.
- Vor-Ort-Bewertung von Effizienz und Stromaufnahme bei Invertern und Motoren.
Detaillierte Produktübersicht:
Die AC/DC-Stromzange CT6845A vereint die Flexibilität eines zangenförmigen Sensors mit
hochpräziser Messtechnik und erreicht eine Grundgenauigkeit von ±0,2% vom Messwert. So
lassen sich Ströme einfach und berührungslos messen, ohne den Stromkreis zu
unterbrechen – bei gleichzeitig hoher Genauigkeit, wie sie für präzise Leistungsanalysen in
anspruchsvollen Anwendungen erforderlich ist. Die eingesetzte Fluxgate-Technologie
ermöglicht eine exzellente Stabilität und hohe Genauigkeit bei der Messung von Gleich- und
Wechselstrom. Mit einem maximalen Nennstrom von 500 A und einer hohen Bandbreite von
DC bis 200 kHz ermöglicht die Stromzange die präzise Erfassung schneller
Stromänderungen. Damit ist sie ideal für Anwendungen mit hohen Messanforderungen, etwa
in der Automobil- und Leistungselektronik.
Die Stromzange arbeitet zuverlässig in einem weiten Temperaturbereich von –40 °C bis
85 °C und gewährleistet stabile Messergebnisse selbst in anspruchsvollen Umgebungen wie
Motorräumen oder bei Messungen im Freien. Sie eignet sich ideal zur Bewertung des
Stromverbrauchs elektrischer Fahrzeugkomponenten, darunter Klimakompressoren und elektrische Servolenkungen. Darüber hinaus erlaubt die präzise Zangenkonstruktion eine
zuverlässige Analyse der Inverter- und Motorleistung direkt vor Ort. Techniker können damit
präzise Wirkungsgradbewertungen und Strommessungen durchführen und so frühzeitig
Anomalien oder Leistungsabfälle schnell erkennen, was eine effektive Wartung und
Diagnose ermöglicht.

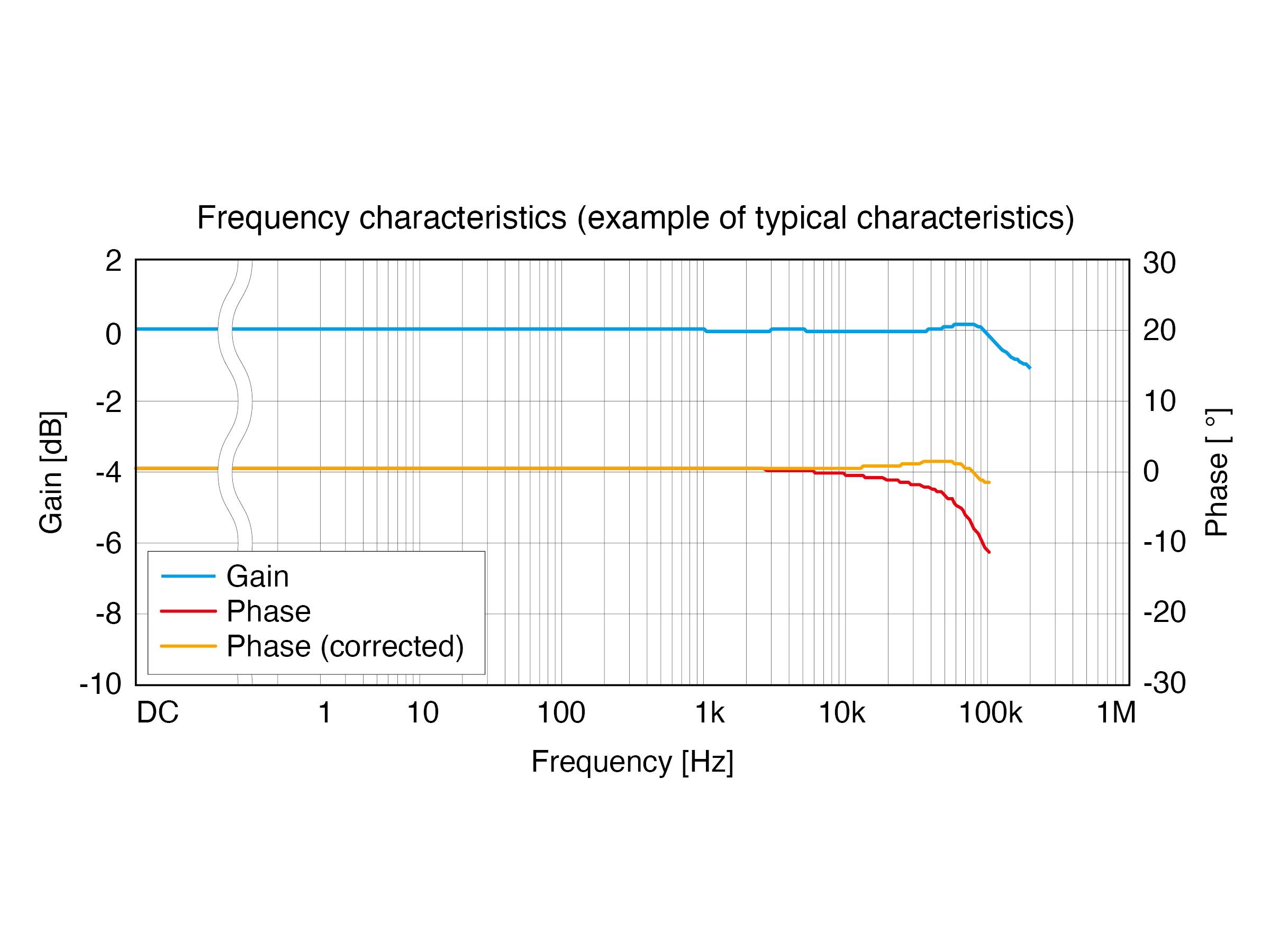

Phasenverschiebungskorrekturen der HIOKI-Leistungsanalysatoren werden unterstützt –
einschließlich der automatischen Korrekturfunktion des PW8001. Durch die Integration
dieser Funktionen wird eine genaue Leistungsanalyse in dynamischen und hochfrequenten
Anwendungen sichergestellt, Messfehler werden minimiert und die Präzision der
Leistungsbewertung erhöht.
Der direkte Anschluss an HIOKI-Leistungsanalysatoren und Speicherrekorder erfolgt über
den ME15W-Stecker, der gleichzeitig die Stromversorgung der CT6845A übernimmt. In
Kombination mit einer HIOKI-Sensoreinheit (CT9555, CT9556, CT9557) kann die
Stromzange außerdem mit Oszilloskopen und anderen Datenerfassungssystemen (DAQ)
verwendet werden – bei einem Ausgangsspannungsverhältnis von 4 mV/A. Die robuste
Konstruktion, ein Kerndurchmesser von 50 mm und 3 Meter Anschlusskabel ermöglichen
zudem eine flexible Installation in verschiedenen Testumgebungen.
Die CT6845A ist ein unverzichtbares Werkzeug für hochpräzise Strommessungen – auch im
Rahmen von WLTP-Tests (Worldwide harmonized Light vehicles Test Procedure) an
Nutzfahrzeugen. Dank ihrer robusten Bauweise, präziser Fluxgate-Technologie und
vielseitigen Einsetzbarkeit in unterschiedlichen Umgebungen liefert sie zuverlässige
Messergebnisse sowohl im Labor als auch im Feldeinsatz.
Nutzfahrzeugen
Evaluierung des Stromverbrauchs elektrischer Komponenten in der
Automobilindustrie, wie beispielsweise - Kompressoren oder elektrische
Servolenkungen.
- Vor-Ort-Bewertung von Effizienz und Stromaufnahme bei Invertern und Motoren.
Detaillierte Produktübersicht:
Die AC/DC-Stromzange CT6845A vereint die Flexibilität eines zangenförmigen Sensors mit
hochpräziser Messtechnik und erreicht eine Grundgenauigkeit von ±0,2% vom Messwert. So
lassen sich Ströme einfach und berührungslos messen, ohne den Stromkreis zu
unterbrechen – bei gleichzeitig hoher Genauigkeit, wie sie für präzise Leistungsanalysen in
anspruchsvollen Anwendungen erforderlich ist. Die eingesetzte Fluxgate-Technologie
ermöglicht eine exzellente Stabilität und hohe Genauigkeit bei der Messung von Gleich- und
Wechselstrom. Mit einem maximalen Nennstrom von 500 A und einer hohen Bandbreite von
DC bis 200 kHz ermöglicht die Stromzange die präzise Erfassung schneller
Stromänderungen. Damit ist sie ideal für Anwendungen mit hohen Messanforderungen, etwa
in der Automobil- und Leistungselektronik.
Die Stromzange arbeitet zuverlässig in einem weiten Temperaturbereich von –40 °C bis
85 °C und gewährleistet stabile Messergebnisse selbst in anspruchsvollen Umgebungen wie
Motorräumen oder bei Messungen im Freien. Sie eignet sich ideal zur Bewertung des
Stromverbrauchs elektrischer Fahrzeugkomponenten, darunter Klimakompressoren und elektrische Servolenkungen. Darüber hinaus erlaubt die präzise Zangenkonstruktion eine
zuverlässige Analyse der Inverter- und Motorleistung direkt vor Ort. Techniker können damit
präzise Wirkungsgradbewertungen und Strommessungen durchführen und so frühzeitig
Anomalien oder Leistungsabfälle schnell erkennen, was eine effektive Wartung und
Diagnose ermöglicht.
Phasenverschiebungskorrekturen der HIOKI-Leistungsanalysatoren werden unterstützt –
einschließlich der automatischen Korrekturfunktion des PW8001. Durch die Integration
dieser Funktionen wird eine genaue Leistungsanalyse in dynamischen und hochfrequenten
Anwendungen sichergestellt, Messfehler werden minimiert und die Präzision der
Leistungsbewertung erhöht.
Der direkte Anschluss an HIOKI-Leistungsanalysatoren und Speicherrekorder erfolgt über
den ME15W-Stecker, der gleichzeitig die Stromversorgung der CT6845A übernimmt. In
Kombination mit einer HIOKI-Sensoreinheit (CT9555, CT9556, CT9557) kann die
Stromzange außerdem mit Oszilloskopen und anderen Datenerfassungssystemen (DAQ)
verwendet werden – bei einem Ausgangsspannungsverhältnis von 4 mV/A. Die robuste
Konstruktion, ein Kerndurchmesser von 50 mm und 3 Meter Anschlusskabel ermöglichen
zudem eine flexible Installation in verschiedenen Testumgebungen.
Die CT6845A ist ein unverzichtbares Werkzeug für hochpräzise Strommessungen – auch im
Rahmen von WLTP-Tests (Worldwide harmonized Light vehicles Test Procedure) an
Nutzfahrzeugen. Dank ihrer robusten Bauweise, präziser Fluxgate-Technologie und
vielseitigen Einsetzbarkeit in unterschiedlichen Umgebungen liefert sie zuverlässige
Messergebnisse sowohl im Labor als auch im Feldeinsatz.
Lieferumfang
- CT6845A AC/DC Stromzange
- Transportkoffer
- 6x Markierungsbänder
- Bedienungsanleitung
