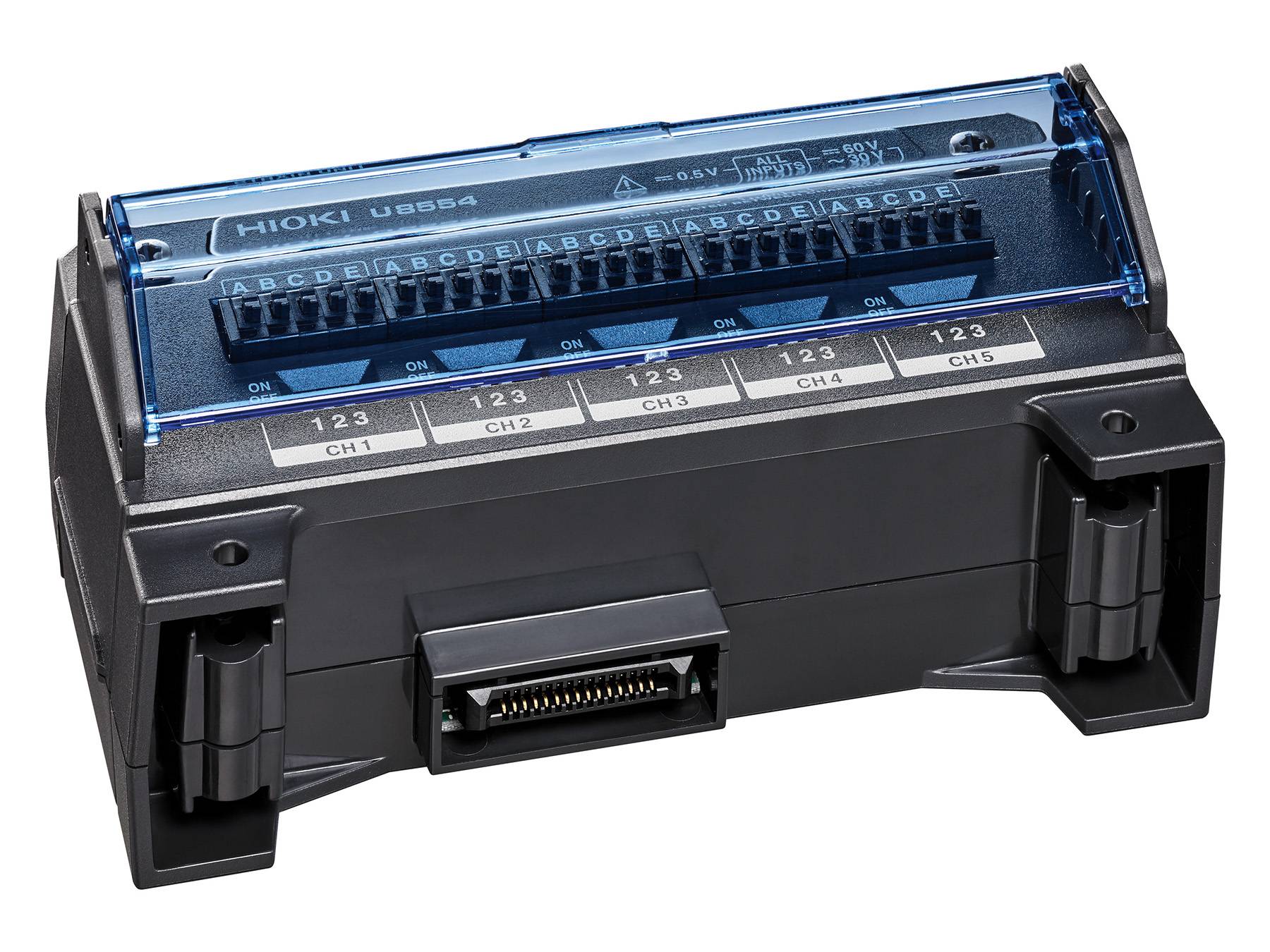

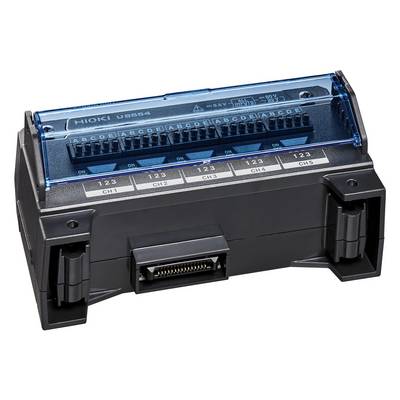

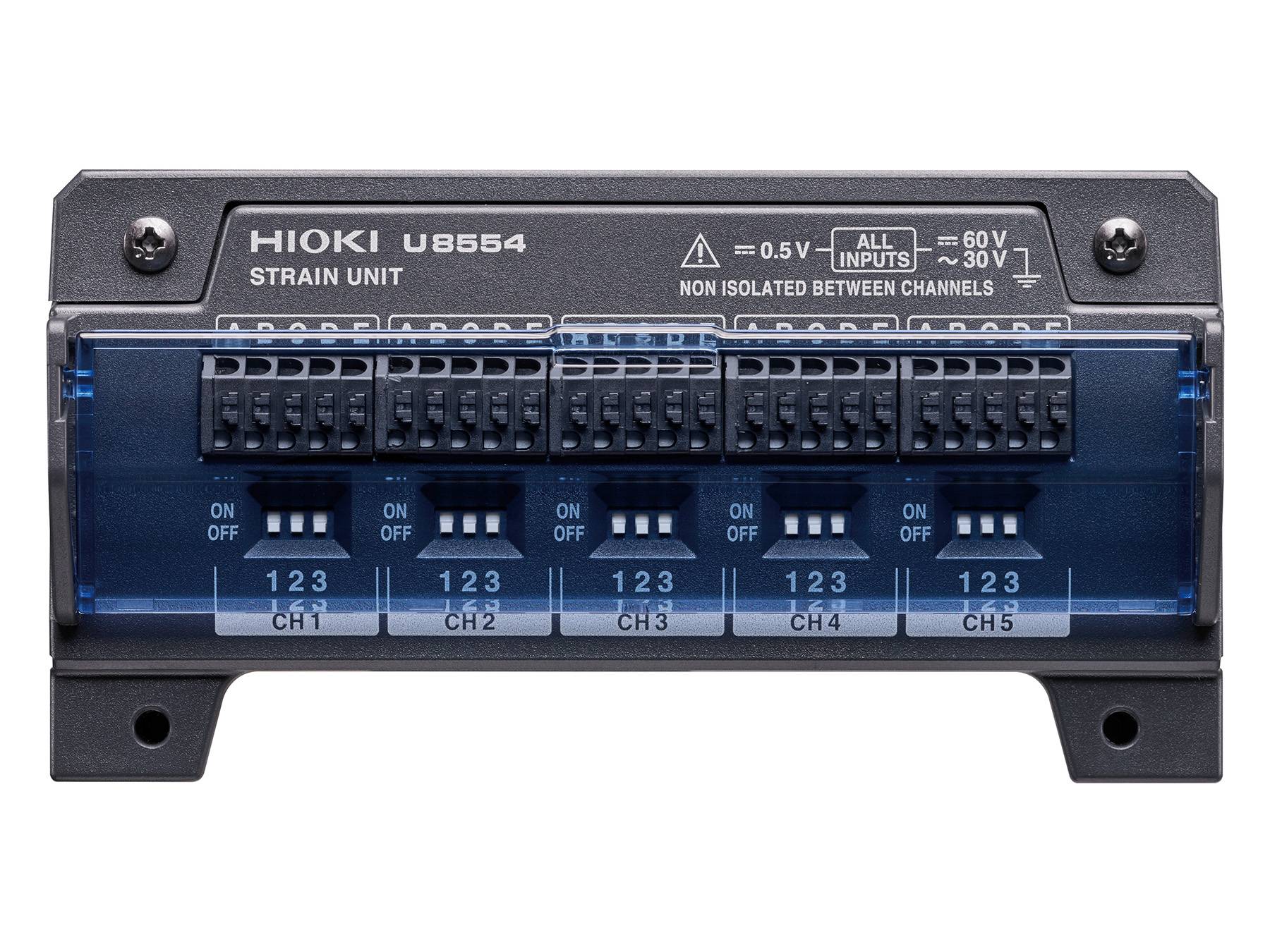

Hioki U8554 - 5-Kanal-Loggermodul für Dehnmessstreifen, 1 ms
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Typ
Loggermodul
Abm.
(L x B x H) 63 x 134 x 70 mm
Gewicht
0.236
Passend für (Details)
Dehnmessstreifen. Datenlogger Serie LR8450
Breite
134 mm
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
- 5 Eingänge für Dehnmessstreifen
- 1 ms Aktualisierungsintervall
- A/D-Auflösung: 16 Bit
- - Viertel-/Halb-/Vollbrücke
Technische Daten
- Typ
Loggermodul
- Abm.
(L x B x H) 63 x 134 x 70 mm
- Gewicht
0.236
- Passend für (Details)
Dehnmessstreifen. Datenlogger Serie LR8450
- Breite
134 mm
- Höhe
70 mm
- Länge
63 mm
- Typ
U8554
Dokumente & Downloads
Datenblatt
Datenblatt 929402243 Hioki U8554 - 5-Kanal-Loggermodul für Dehnmessstreifen, 1 ms
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 929402243 Hioki U8554 - 5-Kanal-Loggermodul für Dehnmessstreifen, 1 ms
Beschreibung
5-Kanal-Steckmodul für Datenlogger Serie LR8450, Aktualisierungsintervall 1 ms, für Dehnmessstreifen, 16-Bit-Auflösung, Viertel-/Halb-/Vollbrücke, Federzug-Klemmenblock
Typische Anwendungen- Dauerhaftigkeits- und Leistungstests durch Bewertung der Belastung und Dehnung von Fahrzeugkomponenten unter verschiedenen Lastbedingungen
- Analyse der mechanischen Eigenschaften von Werkstoffen durch Messung der Dehnung bei Zug-, Druck- oder Ermüdungsversuchen
- Sicherheits- und Konformitätsprüfungen durch Bewertung der Dehnung von
Flugzeugstrukturen und -komponenten
- Fehlervermeidung und Wartungsvorhersage durch Überwachung der Dehnung in
Maschinen und Geräten
Detaillierte Produktübersicht:
Das U8554 Modul für Dehnmessstreifen ist ein 5-Kanal-Einsteckmodul für die DatenloggerSerie LR8450. Bis zu vier U8554-Module können an einen einzelnen Datenlogger LR8450
oder LR8450-01 angeschlossen werden, so dass der Benutzer Dehnungsdaten von bis zu
20 Kanälen in einem einzigen Gerät aufzeichnen kann.
Dieses Modul unterstützt die Messung von Dehnungen mit Hilfe von Dehnungsmessstreifen
oder Dehnungsmessstreifen-Aufnehmern. Die Eingangssignale werden über einen
Federzug-Klemmenblock mit dem Modul verbunden, der eine schnelle und sichere,
vibrationsfeste Verbindung ermöglicht. Das Modul ermöglicht die Messung von Dehnung mit
einer Viertelbrücke. Für Anwendungen, die höhere Genauigkeiten erfordern, können die
Halb- oder Vollbrücke verwendet werden. Das Modul U8554 bietet ein schnelles
Aktualisierungsintervall von 1 ms für alle 5 Kanäle gleichzeitig, wodurch es sich ideal für
dynamische und Hochgeschwindigkeitsanwendungen eignet.
Mit einer 16-Bit-A/D-Auflösung bietet das U8554 eine hochpräzise Datenerfassung. Das
Modul bietet acht Messbereiche für Dehnung, von ±1000 µꜫ bis ±200 000 µꜫ, und
gewährleistet so genaue Messwerte für eine Vielzahl von Anwendungen. Darüber hinaus
kann das Modul für die Messung von Spannungen verwendet werden und bietet Bereiche
von 1 mV bis 200 mV.
Typische Anwendungen- Dauerhaftigkeits- und Leistungstests durch Bewertung der Belastung und Dehnung von Fahrzeugkomponenten unter verschiedenen Lastbedingungen
- Analyse der mechanischen Eigenschaften von Werkstoffen durch Messung der Dehnung bei Zug-, Druck- oder Ermüdungsversuchen
- Sicherheits- und Konformitätsprüfungen durch Bewertung der Dehnung von
Flugzeugstrukturen und -komponenten
- Fehlervermeidung und Wartungsvorhersage durch Überwachung der Dehnung in
Maschinen und Geräten
Detaillierte Produktübersicht:
Das U8554 Modul für Dehnmessstreifen ist ein 5-Kanal-Einsteckmodul für die DatenloggerSerie LR8450. Bis zu vier U8554-Module können an einen einzelnen Datenlogger LR8450
oder LR8450-01 angeschlossen werden, so dass der Benutzer Dehnungsdaten von bis zu
20 Kanälen in einem einzigen Gerät aufzeichnen kann.
Dieses Modul unterstützt die Messung von Dehnungen mit Hilfe von Dehnungsmessstreifen
oder Dehnungsmessstreifen-Aufnehmern. Die Eingangssignale werden über einen
Federzug-Klemmenblock mit dem Modul verbunden, der eine schnelle und sichere,
vibrationsfeste Verbindung ermöglicht. Das Modul ermöglicht die Messung von Dehnung mit
einer Viertelbrücke. Für Anwendungen, die höhere Genauigkeiten erfordern, können die
Halb- oder Vollbrücke verwendet werden. Das Modul U8554 bietet ein schnelles
Aktualisierungsintervall von 1 ms für alle 5 Kanäle gleichzeitig, wodurch es sich ideal für
dynamische und Hochgeschwindigkeitsanwendungen eignet.
Mit einer 16-Bit-A/D-Auflösung bietet das U8554 eine hochpräzise Datenerfassung. Das
Modul bietet acht Messbereiche für Dehnung, von ±1000 µꜫ bis ±200 000 µꜫ, und
gewährleistet so genaue Messwerte für eine Vielzahl von Anwendungen. Darüber hinaus
kann das Modul für die Messung von Spannungen verwendet werden und bietet Bereiche
von 1 mV bis 200 mV.
Lieferumfang
- U8554 Modul für Dehnmessstreifen
- Bedienungsanleitung
- Montageschrauben
