Hioki CT6831 - Ultrakompakte AC/DC-Stromzange, 20 A / 100 kHz
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Abm.
(L x B x H) 77 x 14 x 23 mm
Gewicht
0.16
Breite
14 mm
Höhe
23 mm
Länge
77 mm
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
- Hohe Genauigkeit ±0,3% vom Messwert
- Messbarer Strom bis 20 A
- Ultrakleine Zange mit Schiebe-Verschlussmechanismus
- Großer Temperaturbereich -40 bis 85°C
- Bandbreite von DC bis 100 kHz
Technische Daten
- Abm.
(L x B x H) 77 x 14 x 23 mm
- Gewicht
0.16
- Breite
14 mm
- Höhe
23 mm
- Länge
77 mm
- Typ
CT6831
- Strommessung
AC/DC
- Messart
Zerstörungsfrei
- Grund-Genauigkeit ± %
0.3 %
- Messbereich A/AC max.
20 A
- Messbereich A/AC min.
1 mA
- Messbereich A/DC max.
20 A
- Messbereich A/DC min.
1 mA
- Messbereich Temperatur (max.)
85 °C
- Messbereich Temperatur (min.)
-40 °C

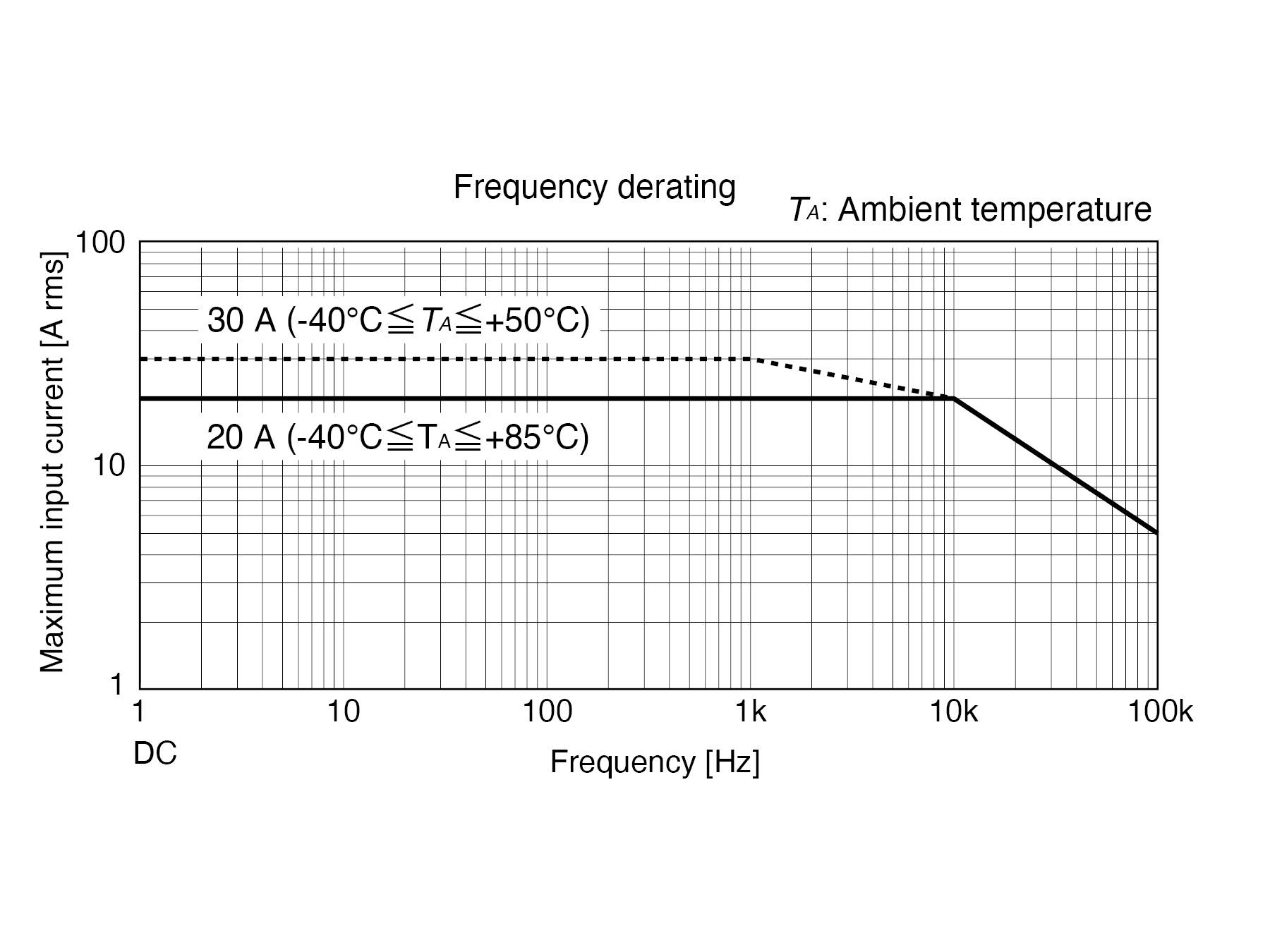

- Frequenzbereich
DC bis 100 kHz
- Temperatur
-40 bis 85 °C
Dokumente & Downloads
Datenblatt
Datenblatt 929402253 Hioki CT6831 - Ultrakompakte AC/DC-Stromzange, 20 A / 100 kHz
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 929402253 Hioki CT6831 - Ultrakompakte AC/DC-Stromzange, 20 A / 100 kHz
Beschreibung
Ultrakompakte, AC/DC Zero-Flux-Stromzange mit Flux-Gate-Detektion, hohe Genauigkeit ±0,3 % v. Mw., weiter Temperaturbereich von -40 bis 85°C, messbarer Strom von 1 mA bis 20 A, ME15W-Anschluss

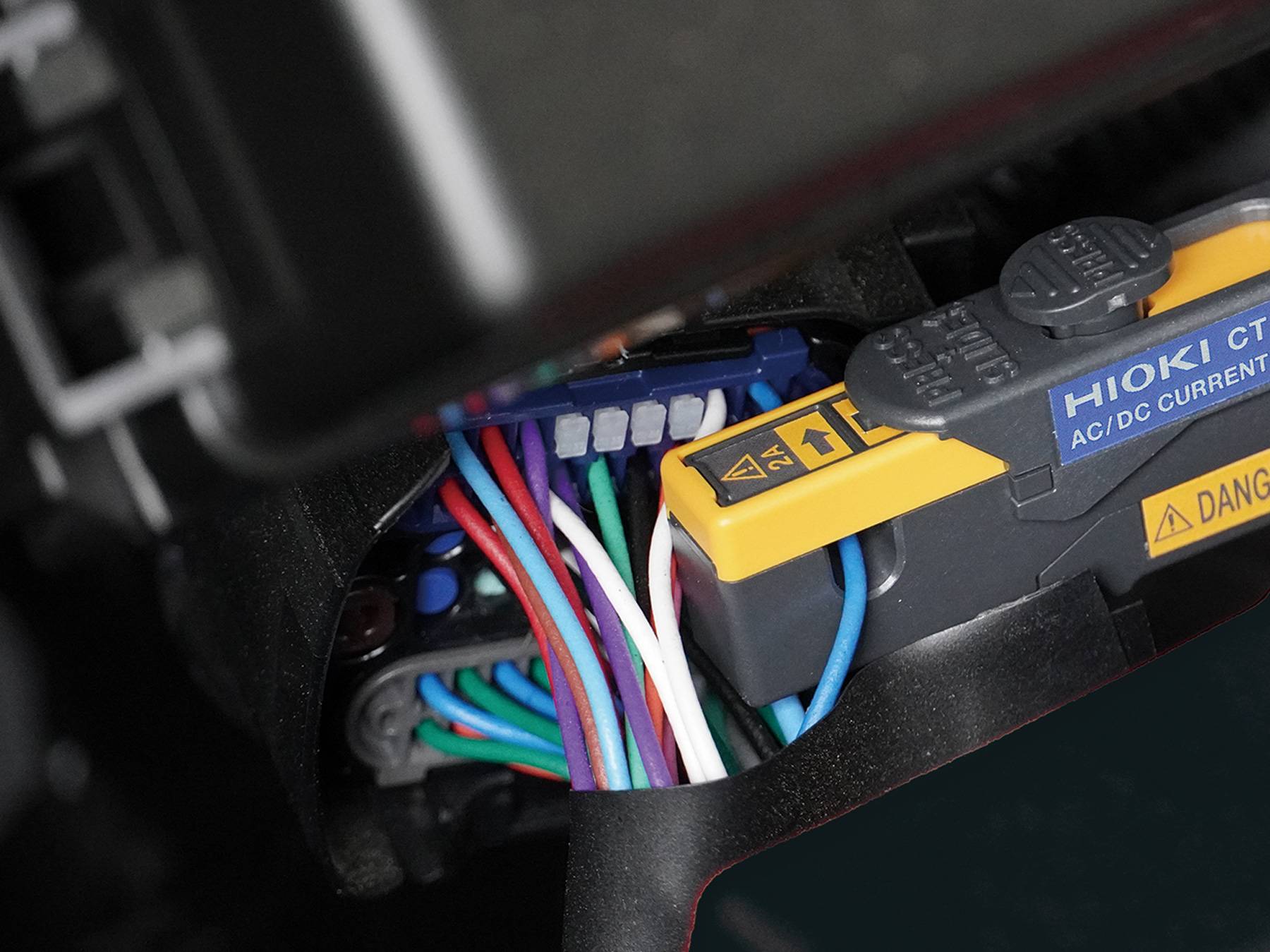

Besondere Vorteile: - Einfache Installation, auch bei engen Platzverhältnissen
- Genaue Messung von kleinsten Strömen
- Automatische Erkennung durch HIOKI Leistungsanalysator PW8001
- Ermöglicht stabile Messungen von Alaska bis zur Sahara
Typische Anwendungen: - Entwicklungs- und Analysewerkzeug zur Verbesserung der Energieeffizienz von
Elektrofahrzeugen (EV)
- Verbrauchsüberwachung von EV-Schaltkreisen mit geringem Stromverbrauch wie
Motorsteuergeräte (ECUs), Innenbeleuchtung usw.
- Optimierung des Gesamtenergieverbrauchs von Stromkreisen mit geringer Leistung
in EVs, um die Reichweite zu erhöhen
- Optimierung des Gesamtenergieverbrauchs von Stromkreisen mit geringer Leistung
in elektrischen Baufahrzeugen oder landwirtschaftlichen Fahrzeugen, um die Zeit
zwischen den Ladevorgängen zu verlängern
Detaillierte Produktübersicht:

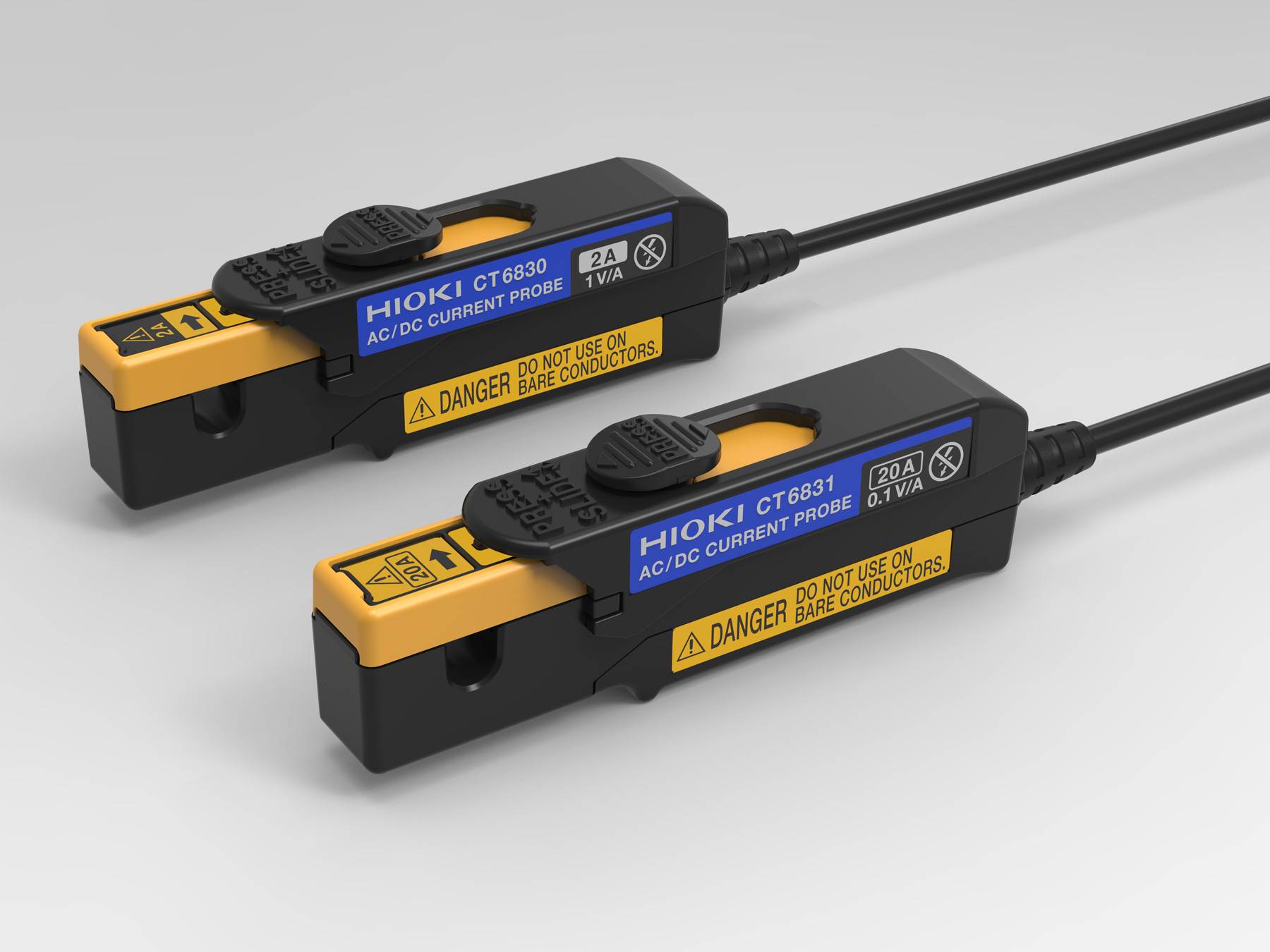

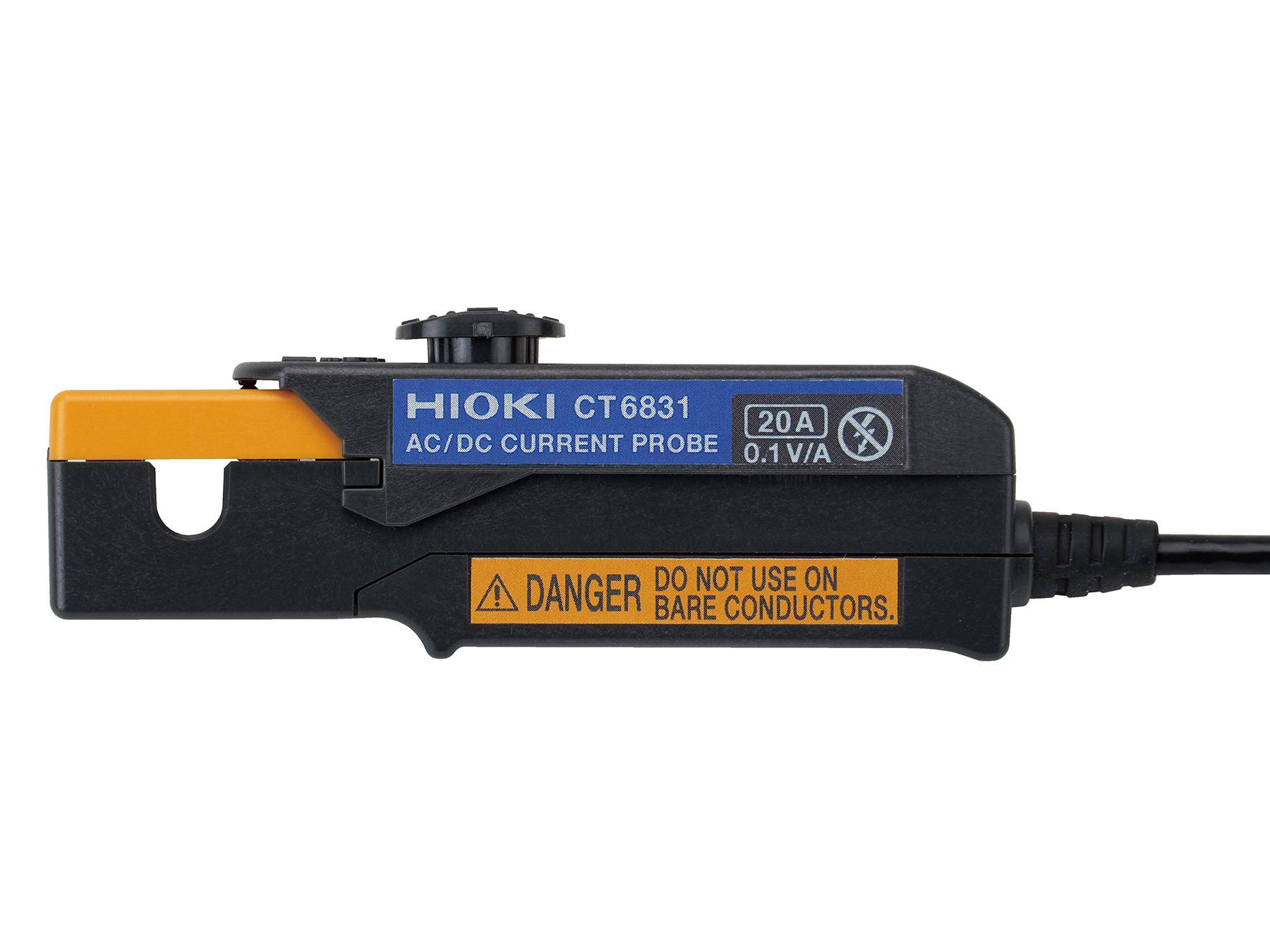

Die ultrakompakte Stromzange CT6831 mit ihrer Schiebe-Verschlussmechanismus ist eine der kleinsten hochpräzisen Zangen auf dem Markt. Die berührungslose Messung von Strömen von 1 mA bis 20 A AC/DC und Frequenzen bis 100 kHz ist selbst auf engstem Raum mit einer Genauigkeit von ±0,3 % vom Messwert möglich. Sie bietet Entwicklungsingenieuren von EVs, Elektro-LKWs, Bussen, Bau- und Landwirtschaftsfahrzeugen die Möglichkeit, den Energieverbrauch selbst unter extremen Temperaturbedingungen genau zu überwachen.
Der CT6831 ist für die Verwendung mit einem HIOKI-Leistungsanalysator, Speicherrekorder
oder Datenlogger ausgelegt und bietet detaillierte Einblicke beispielsweise in den
Energieverbrauch eines Fahrzeugs oder anderen komplexen elektrischen Systemen. In
Kombination mit einer Stromversorgung wie dem CT9555, CT9556 oder CT9557 kann die
CT6831 Stromzange auch mit Geräten von Drittanbietern, wie etwa DAQ-Systemen oder
Oszilloskopen, verbunden werden.
Lieferumfang
- CT6831 im Hartschalenkoffer
- Bedienungsanleitung
