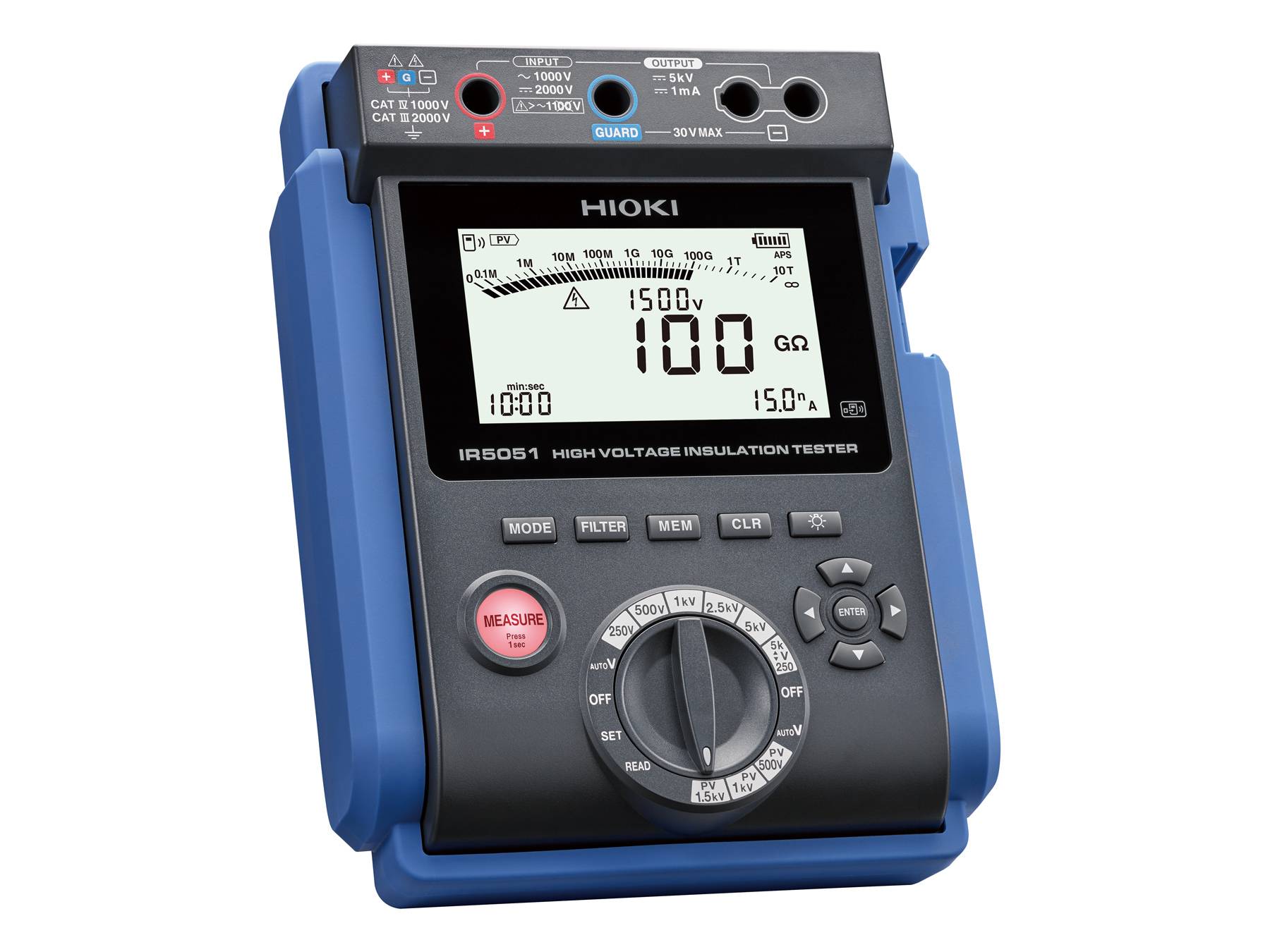

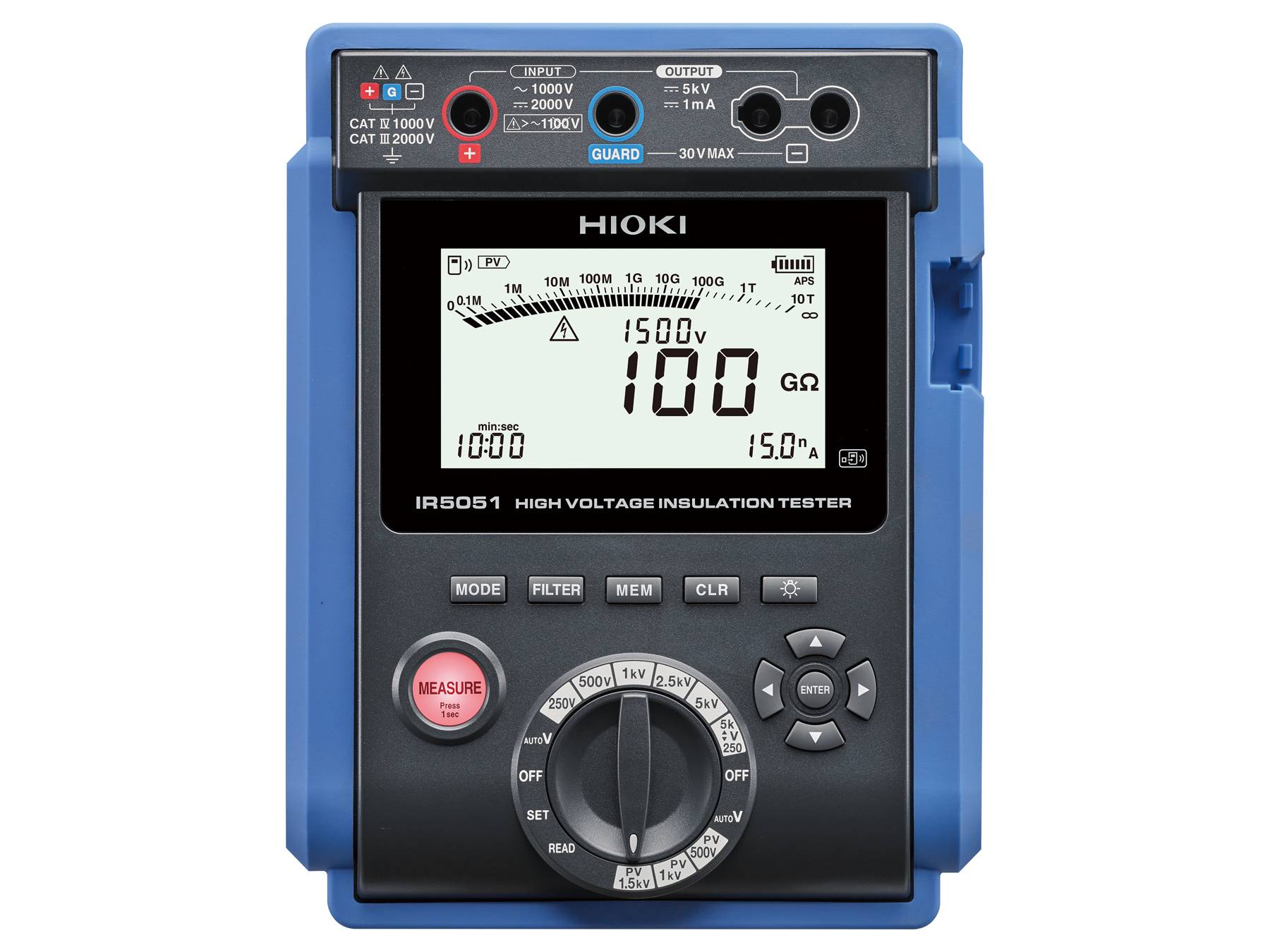

Hioki IR5051 - Portabler Hochspannungs-Isolationstester mit PV-Funktion

Tragbares Hochspannungs-Isolationsprüfgerät mit PV-Funktion, Isolationsmessung bis 5 kV
und 10 TΩ, PV-Prüfung bis 2000 V auch während der Stromerzeugung, CAT III 2000 V,
IP65, optionale Bluetooth-Kommunikation




Besondere Vorteile:
Isolationswiderstandsprüfung an PV-Anlagen bei bis zu 2000 V im laufenden Betrieb
- in unter 4 Sekunden und konform mit CAT III (2000 V)


Typische Anwendungen:
Isolationsprüfung von PV-Anlagen bis 2000 V während der Stromerzeugung am Tag
Lokalisierung von Erdschlüssen in PV-Strings
Isolationsprüfung von Kabel, Motoren und Transformatoren




Detaillierte Produktübersicht:Das tragbare Hochspannungs-Isolationsprüfgerät IR5051 vereint klassische
Isolationsmessfunktionen mit einer speziellen PV-Funktion für Photovoltaikanlagen. Damit
lassen sich Isolationswiderstandsmessungen an PV-Systemen auch während der laufenden Stromerzeugung durchführen. Das Gerät bietet fünf Prüfspannungen von 250 V bis 5 kV
sowie sieben Messbereiche für Isolationswiderstände von 10 MΩ bis 10 TΩ.
Physikalisch getrennter PV-Messbereich
Was den IR5051 auszeichnet, ist der physikalisch getrennte Messbereich für die
Isolationsprüfung an Photovoltaikanlagen. Dieser spezielle Bereich ermöglicht
Isolationswiderstandsmessungen an PV-Systemen mit Prüfspannungen bis 2000 V und
Messbereichen bis 100 GΩ. Es ist weder notwendig, auf Einbruch der Dunkelheit zu warten,
noch muss die Stromerzeugung unterbrochen werden. Der IR5051 führt
Isolationsmessungen an PV-Anlagen auch tagsüber und während der Stromerzeugung
durch. Und das in nur 4 Sekunden, ein entscheidender Vorteil insbesondere bei mehreren
hundert Messpunkten auf größeren PV-Anlagen.

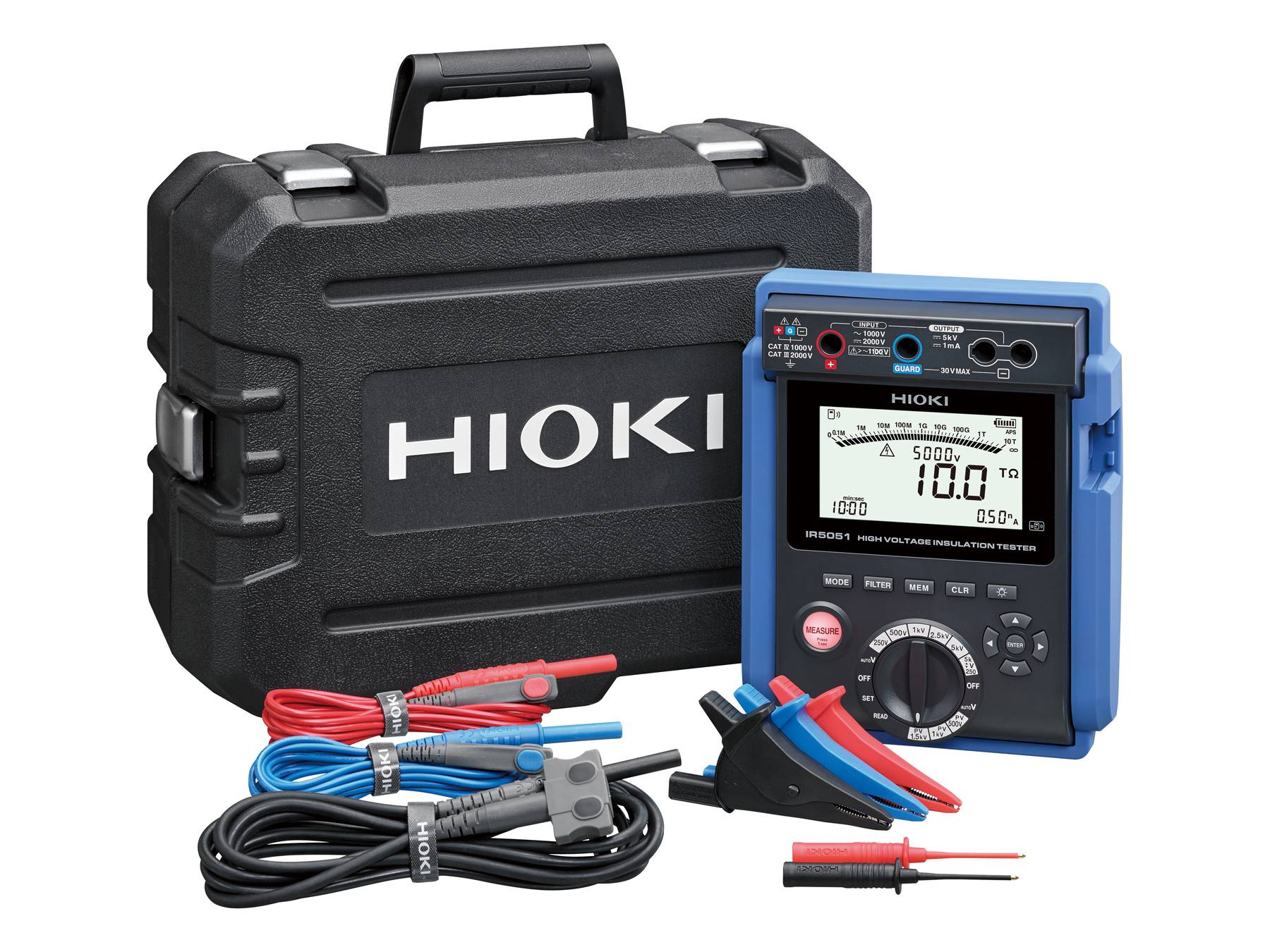

Das kompakte, leichte Design ist auf den mobilen Einsatz in PV-Anlagen und anderen
elektrischen Anlagen ausgelegt. Der mitgelieferte Hartschalenkoffer schützt das Gerät bei
Messungen in IP65-Umgebungen vor Staub und Wasser. Mit einer maximalen
Nennspannung von 2000 V in Messkategorie CAT III ist der IR5051 für Messungen an
entsprechend klassifizierten PV-Systemen ausgelegt. Nach Abschluss der Messung leitet die
automatische Entladefunktion vorhandene Restspannungen im Prüfobjekt ab. Abgeschirmte
Messleitungen und die Guard-Schaltung reduzieren Störeinflüsse und unterstützen stabile
Messbedingungen, auch bei großen oder kapazitiven Prüfobjekten.
Isolationsdiagnose über die PV-Prüfung hinaus
Neben der Isolationsprüfung an Photovoltaikanlagen kann der IR5051 auch für klassische
Hochspannungs-Isolationsmessungen eingesetzt werden, zum Beispiel an Kabeln, Motoren
und Transformatoren. Isolationswiderstandswerte sind dabei für eine erste Einschätzung
nützlich, reichen jedoch nicht aus, um Alterung, Feuchtigkeitseinfluss oder Verunreinigungen
differenziert zu beurteilen. Zudem verändert sich der Isolationswiderstand in Abhängigkeit
von Temperatur, Luftfeuchtigkeit und dem Zeitverhalten des Isoliermaterials, sodass eine
einzelne Messung nur eine begrenzte Aussagekraft hat.
Für diese klassischen Isolationsmessungen verfügt der IR5051 über zusätzliche
Diagnosefunktionen. Der Polarisation Index bewertet die Veränderung des
Isolationswiderstands über die Zeit und liefert Hinweise auf Alterung, Feuchtigkeit und
Verschmutzung. Das Dielektrische Absorptionsverhältnis folgt derselben Messlogik mit
kürzeren Zeitintervallen und eignet sich für Anwendungen, bei denen sich Messwerte
schneller stabilisieren. Die Dielektrische Entladung dient der Beurteilung von
Mehrschichtisolationen und macht Alterungszustände im Inneren des Isoliermaterials
sichtbar.
Ergänzend ermöglichen Step Voltage und Ramp die Beurteilung des Isolationsverhaltens bei
steigender Prüfspannung und helfen dabei, Schwachstellen zu erkennen, die bei einer
Prüfung mit nur einer festen Spannung unauffällig bleiben können.
Datenspeicherung und Dokumentation
Der IR5051 verfügt über eine interne Speicherfunktion für Messdaten und unterstützt damit
dokumentationsorientierte Prüfabläufe auch ohne direkte Verbindung zu einem externen
Gerät. Gespeicherte Messwerte können später ausgelesen und für die weitere Auswertung
oder Protokollierung verwendet werden.
Der IR5051 kann mit dem optionalen Bluetooth-Adapter Z3210 erweitert werden. Mit dem
Adapter lassen sich Messdaten drahtlos an Smartphones oder Tablets übertragen und für
die Dokumentation und weitere Auswertung verwenden. In Verbindung mit der kostenlosen
GENNECT Cross App für iOS und Android unterstützt dies dokumentationsorientierte
Prüfabläufe direkt vor Ort. Der Z3210 unterstützt außerdem den HID-Modus, sodass
Messwerte direkt als Tastatureingabe in Excel oder andere Anwendungen übernommen
werden können.

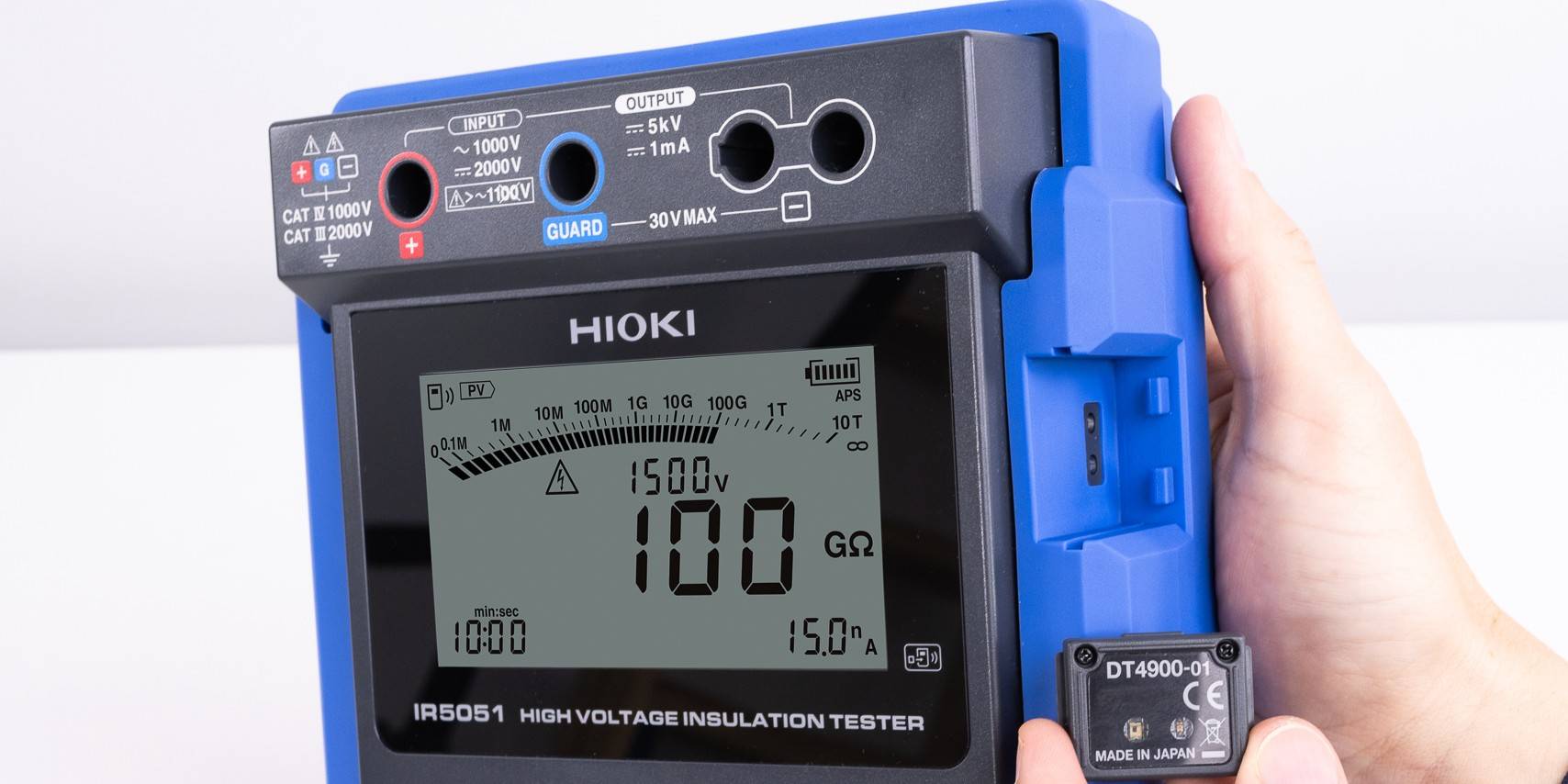

Für PC-basierte Dokumentationsabläufe können gespeicherte Messdaten über das
optionale DT4900-01 Kommunikationspaket auf einen Computer übertragen werden. Die
optisch isolierte Schnittstelle sorgt für eine galvanische Trennung vom PC und ermöglicht
zusätzlich die Änderung von Geräteeinstellungen über den Computer. Die Steuerung der
Messung selbst wird über DT4900-01 nicht unterstützt.
Der IR5051 wird in eigenen Werken in Japan gefertigt
