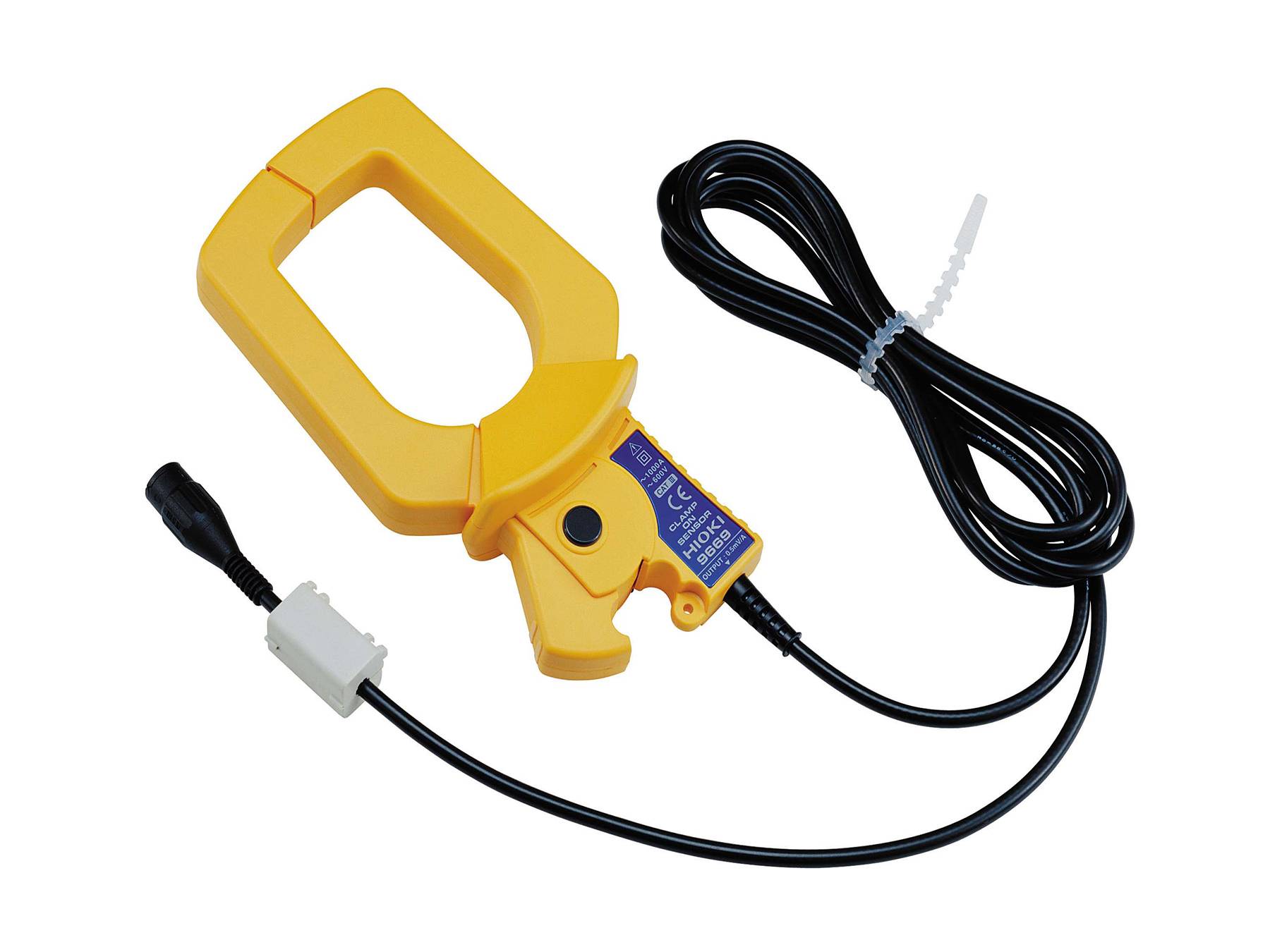

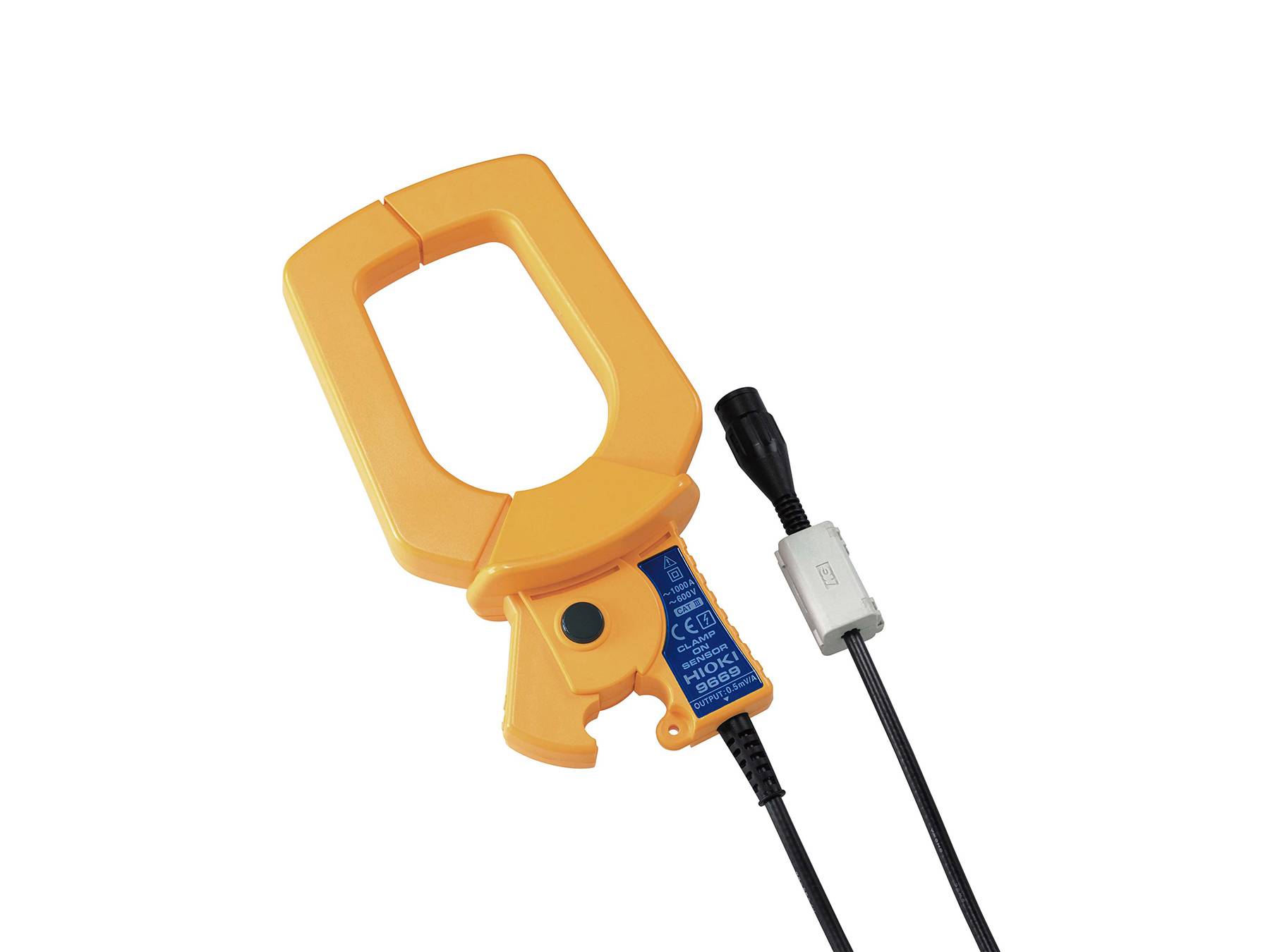

Hioki 9669 - AC-Stromzange, 1000 A, 40 Hz bis 5 kHz
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Abm.
(L x B x H) 188 x 99.5 x 42 mm
Gewicht
0.59
Breite
99.5 mm
Höhe
42 mm
Länge
188 mm
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
- Nennmessstrom: 1000 A AC
- Frequenzbandbreite: 40 Hz bis 5 kHz
- Grundgenauigkeit: ±1,0 % vom Messwert
- Max. Leiterdurchmesser: 55 mm, Stromschiene 80 × 20 mm
- Ausgangsspannungsverhältnis: 0,5 mV / A
Technische Daten
- Abm.
(L x B x H) 188 x 99.5 x 42 mm
- Gewicht
0.59
- Breite
99.5 mm
- Höhe
42 mm
- Länge
188 mm
- Typ
9669
- Strommessung
AC
- Schnittstellen
BNC
- Schnittstellen
BNC-Stecker
- Grund-Genauigkeit ± %
1.0 %
- Messbereich A/AC max.
1000 A
- Messbereich Temperatur (max.)
50 °C
- Messbereich Temperatur (min.)
0 °C
- Öffnungsbereich für Stromzange
55 mm
Dokumente & Downloads
Datenblatt
Datenblatt 929402262 Hioki 9669 - AC-Stromzange, 1000 A, 40 Hz bis 5 kHz
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 929402262 Hioki 9669 - AC-Stromzange, 1000 A, 40 Hz bis 5 kHz
Beschreibung
Wechselstromzange, Nennstrom 1000 A, Grundgenauigkeit ±1,0 % v.M., Betriebstemperatur 0 °C bis 50 °C, Bandbreite 40 Hz bis 5 kHz, maximaler Leiterdurchmesser 55 mm oder Stromschiene bis 80 × 20 mm.
Typische Anwendungen - Erfassung von Lastprofilen in Gebäuden, Industrieanlagen, Rechenzentren und Infrastruktursystemen
- Effizienzanalyse und Strommessung an Wechselrichtern, Photovoltaikanlagen und gewerblichen Verbrauchern
- Überwachung von Stromschienen, Antrieben, Ladeinfrastruktur und Hochstrominstallationen
- Analyse von Oberschwingungen, Kurvenformverzerrungen und allgemeinen Parametern der Spannungsqualität
Detaillierte Produktübersicht:
Die Hioki 9669 ist eine Stromzange für Wechselstrommessungen bis 1000 A, konzipiert für den Einsatz in der Netzqualitätsanalyse und Netzüberwachung. Mit einer Phasengenauigkeit von ±1° im Frequenzbereich von 45 Hz bis 5 kHz eignet sie sich ideal für Leistungsanalysen, Oberschwingungsmessungen und die Bewertung von Netzqualitätsparametern. Der spezifizierte Frequenzbereich reicht von 40 Hz bis 5 kHz.
Die Stromzange 9669 umfasst Leiter bis 55 mm Durchmesser sowie Stromschienen bis 80 × 20 mm und ist damit optimal für Hochstrominstallationen geeignet. Das Ausgangssignal beträgt 0,5 mV/A und wird über ein fest angeschlossenes, 3 m langes Kabel mit BNC-Stecker bereitgestellt. So ist die direkte Verbindung mit Datenloggern, Leistungsanalysatoren und weiteren Messgeräten mit BNC-Spannungseingang problemlos möglich.
Lieferumfang
- 9669 AC-Stromzange
- Gebrauchsanweisung
