Hioki IR5051-90 - Portabler Hochspannungs-Isolationstester für PV-Systeme mit Z3210

Tragbares Hochspannungs-Isolationsprüfgerät mit spezieller PV-Funktion und Bluetooth, Isolationsmessung bis 5 kV und 10 TΩ, PV-Prüfung bis 2000 V auch bei laufender Stromerzeugung, IP65-zertifiziert, CAT III 2000 V



Besondere Vorteile:
Isolationswiderstandsprüfung an PV-Anlagen bei bis zu 2000 V im laufenden Betrieb
- in unter 4 Sekunden und konform mit CAT III (2000 V)


Typische Anwendungen:
Isolationsprüfung von PV-Anlagen bis 2000 V während der Stromerzeugung am Tag
Lokalisierung von Erdschlüssen in PV-Strings
Isolationsprüfung von Kabel, Motoren und Transformatoren


Detaillierte Produktübersicht:

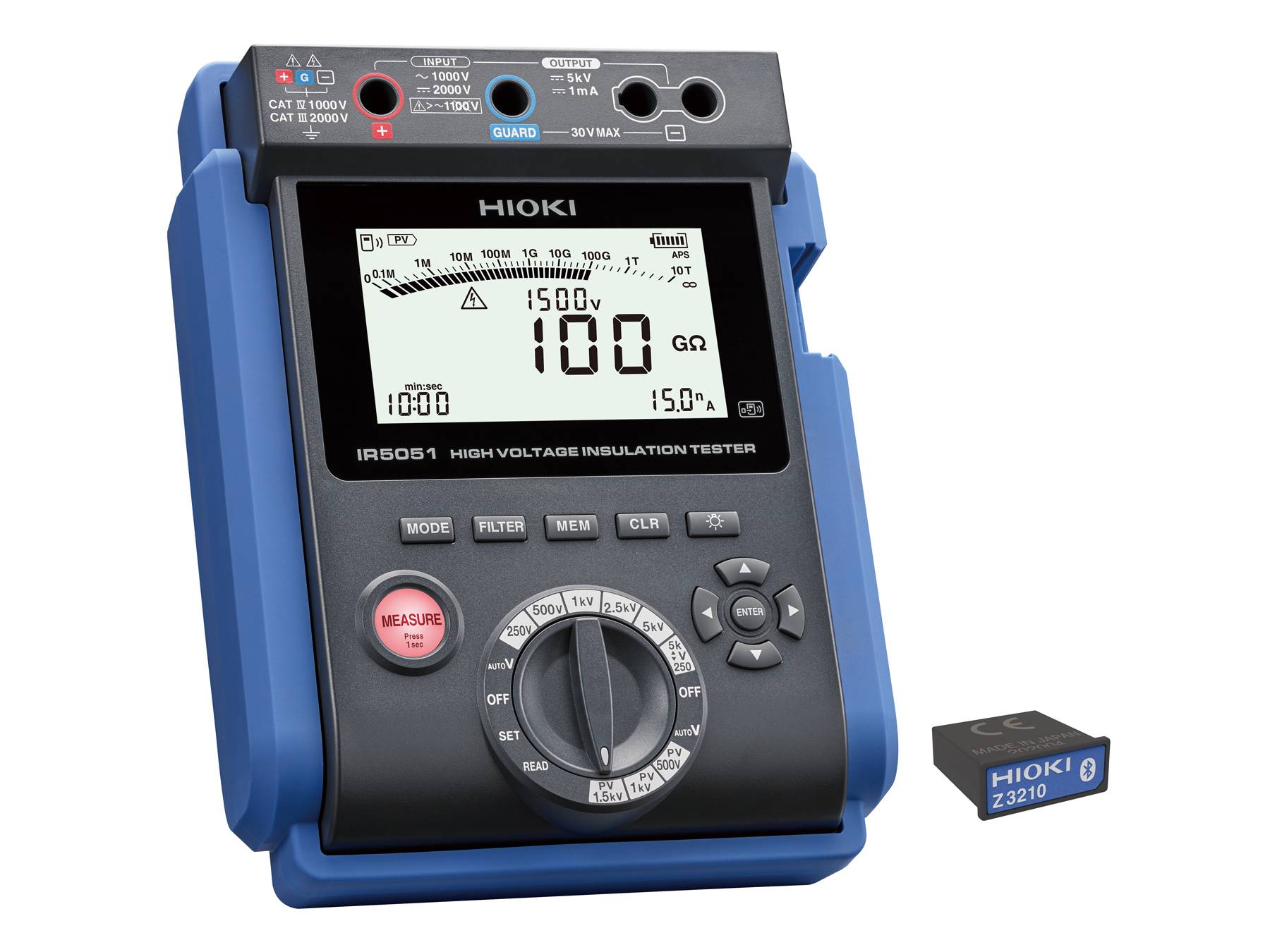

Der IR5051-90 ist ein Set aus dem Hochspannungs-Isolationstester IR5051 und dem im
Lieferumfang enthaltenen Bluetooth-Adapter Z3210. Auf Basis des IR5051 kombiniert das
Set eine spezielle PV-Funktion für Isolationswiderstandsmessungen an Photovoltaikanlagen
während der Stromerzeugung mit klassischen Hochspannungs-Isolationsmessungen von 250 V bis 5 kV und 10 MΩ bis 10 TΩ. Der enthaltene Z3210 erweitert das Gerät um die
drahtlose Datenübertragung für dokumentationsorientierte Prüfabläufe im Feld.

Eigener PV-Messbereich für Prüfungen während der Stromerzeugung Ein zentrales Merkmal des IR5051-90 ist der physikalisch getrennte PV-Messbereich. Er wird
am Funktionsdrehschalter in einem eigenen Bereich ausgewählt und ist speziell für
Isolationswiderstandsmessungen an PV-Systemen bis 2000 V mit Messbereichen bis 100
GΩ ausgelegt. Es ist weder notwendig, auf Einbruch der Dunkelheit zu warten, noch muss
die Stromerzeugung unterbrochen werden. Der IR5051-90 führt Isolationsmessungen an PVAnlagen auch tagsüber und während der Stromerzeugung durch. Jede Messung ist in 4
Sekunden abgeschlossen. Das ist besonders bei größeren PV-Anlagen mit mehreren
hundert Messpunkten relevant.

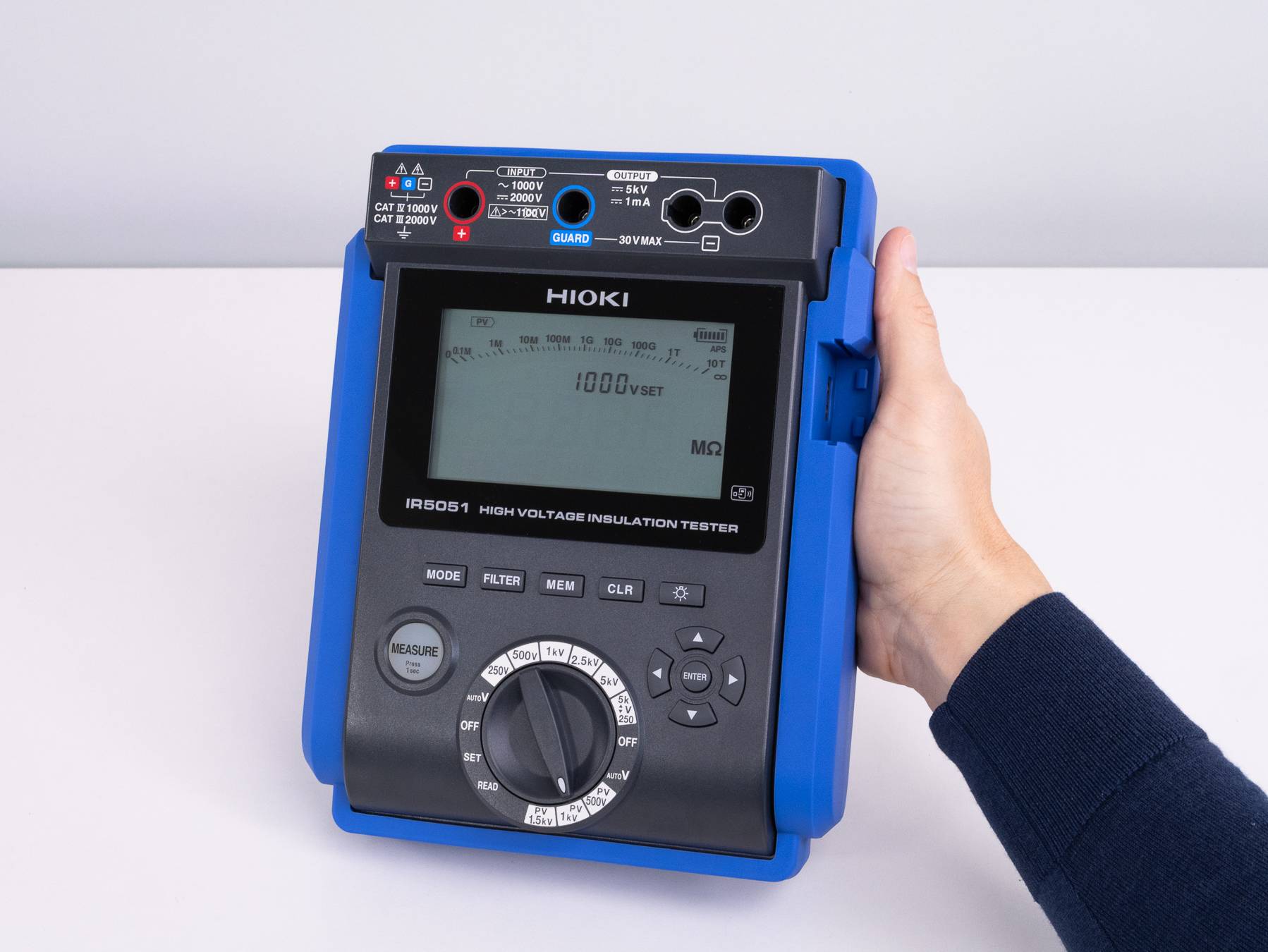

Für den Einsatz vor Ort in PV-Anlagen und anderen Hochspannungssystemen kombiniert
der IR5051-90 die Messfunktionen des IR5051 mit einer kompakten und leichten Bauform.

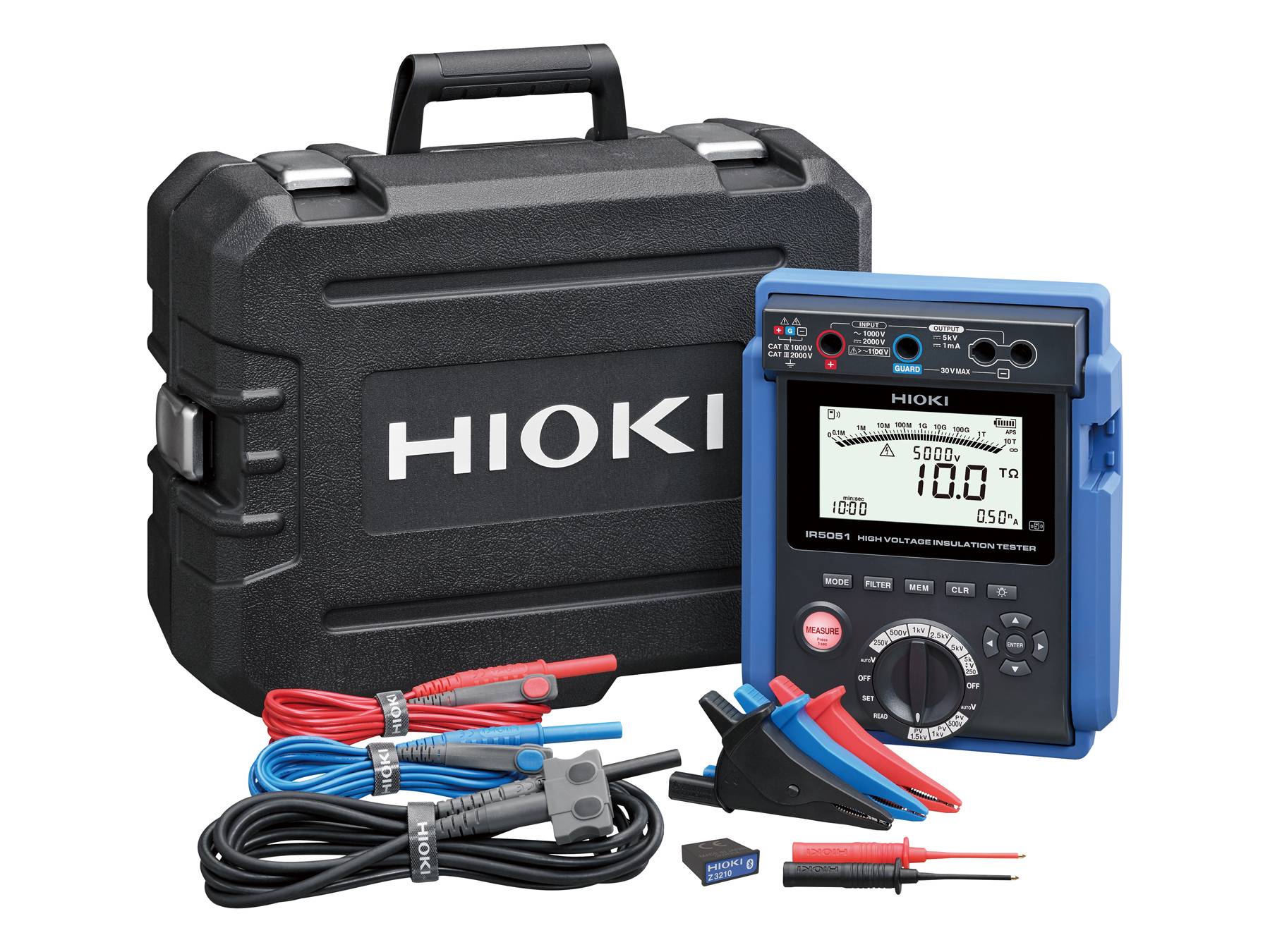

Der mitgelieferte Hartschalenkoffer schützt das Gerät bei Messungen in IP65-Umgebungen
vor Staub und Wasser. Mit einer maximalen Nennspannung von 2000 V in Messkategorie
CAT III ist das Gerät für Messungen an entsprechend klassifizierten PV-Systemen ausgelegt.
Nach Abschluss der Messung leitet die automatische Entladefunktion vorhandene
Restspannungen im Prüfobjekt ab. Abgeschirmte Messleitungen und Guard-Anschlüsse
minimieren Störeinflüsse und sorgen für stabile Messergebnisse.
Isolationsdiagnose außerhalb des PV-Messbereichs
Neben der Isolationsprüfung an Photovoltaikanlagen kann der IR5051-90 auch für klassische
Hochspannungs-Isolationsmessungen eingesetzt werden, zum Beispiel an Kabeln, Motoren
und Transformatoren. Isolationswiderstandswerte sind dabei für eine erste Einschätzung
nützlich, reichen jedoch nicht aus, um Alterung, Feuchtigkeitseinfluss oder Verunreinigungen
differenziert zu beurteilen. Zudem verändert sich der Isolationswiderstand in Abhängigkeit
von Temperatur, Luftfeuchtigkeit und dem Zeitverhalten des Isoliermaterials, sodass eine
einzelne Messung nur eine begrenzte Aussagekraft hat. Für diese Hochspannungs-Isolationsmessungen stehen zusätzliche Diagnosefunktionen zur
Verfügung. Der Polarisation Index bewertet die Veränderung des Isolationswiderstands über
die Zeit und liefert Hinweise auf Alterung, Feuchtigkeit und Verschmutzung. Das
Dielektrische Absorptionsverhältnis folgt derselben Messlogik mit kürzeren Zeitintervallen
und eignet sich für Anwendungen, bei denen sich Messwerte schneller stabilisieren. Die
Dielektrische Entladung dient der Beurteilung von Mehrschichtisolationen und macht
Alterungszustände im Inneren des Isoliermaterials sichtbar. Step Voltage und Ramp
erweitern diese Beurteilung auf veränderte Prüfspannungen und helfen dabei,
Schwachstellen zu erkennen, die bei einer Prüfung mit nur einer festen Spannung unauffällig
bleiben können.
Drahtlose Dokumentation im Lieferumfang
Messdaten können im Gerät gespeichert und zu einem späteren Zeitpunkt für Sichtung,
Protokollierung oder die Übertragung an externe Systeme ausgelesen werden. Da der
IR5051-90 den Z3210 standardmäßig enthält, lassen sich Messwerte zusätzlich drahtlos an
Smartphones oder Tablets für mobile Dokumentation und weitere Auswertung übertragen. In
Verbindung mit der kostenlosen GENNECT Cross App für iOS und Android kann das Gerät

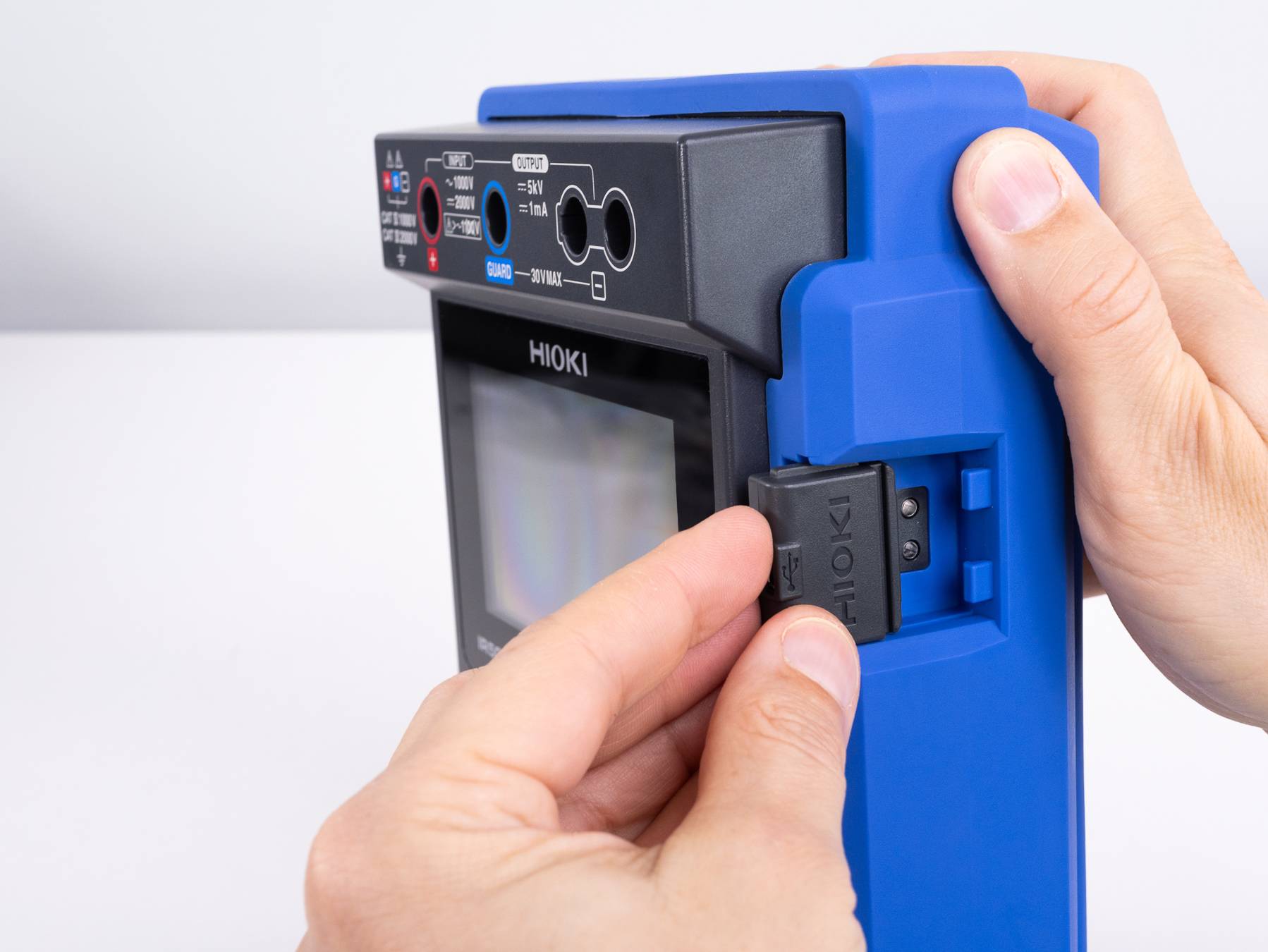

direkt in dokumentationsorientierte Arbeitsabläufe im Feld eingebunden werden. Der Z3210 unterstützt außerdem den HID-Modus, sodass Messwerte als Tastatureingabe direkt an

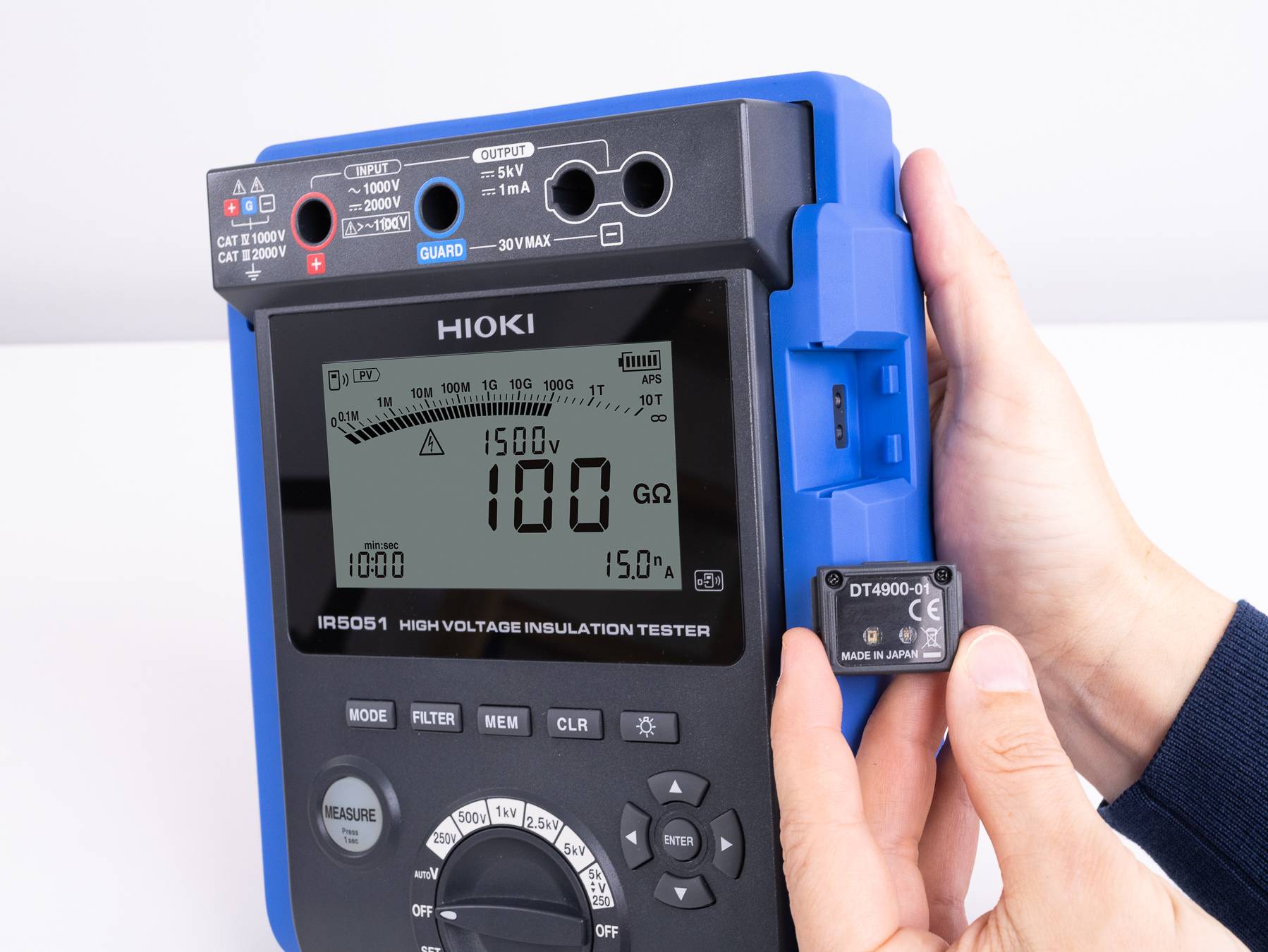

Excel oder andere Anwendungen übergeben werden können. Für PC-basierte Dokumentation können gespeicherte Daten über das optionale DT4900-01
Kommunikationspaket übertragen werden. Die optisch isolierte Schnittstelle sorgt für eine
galvanische Trennung vom PC und unterstützt zusätzlich die Änderung von
Geräteeinstellungen über den Computer. Eine Steuerung der Messung über DT4900-01 ist
nicht vorgesehen.
Der IR5051 wird in eigenen Werken in Japan gefertigt.
