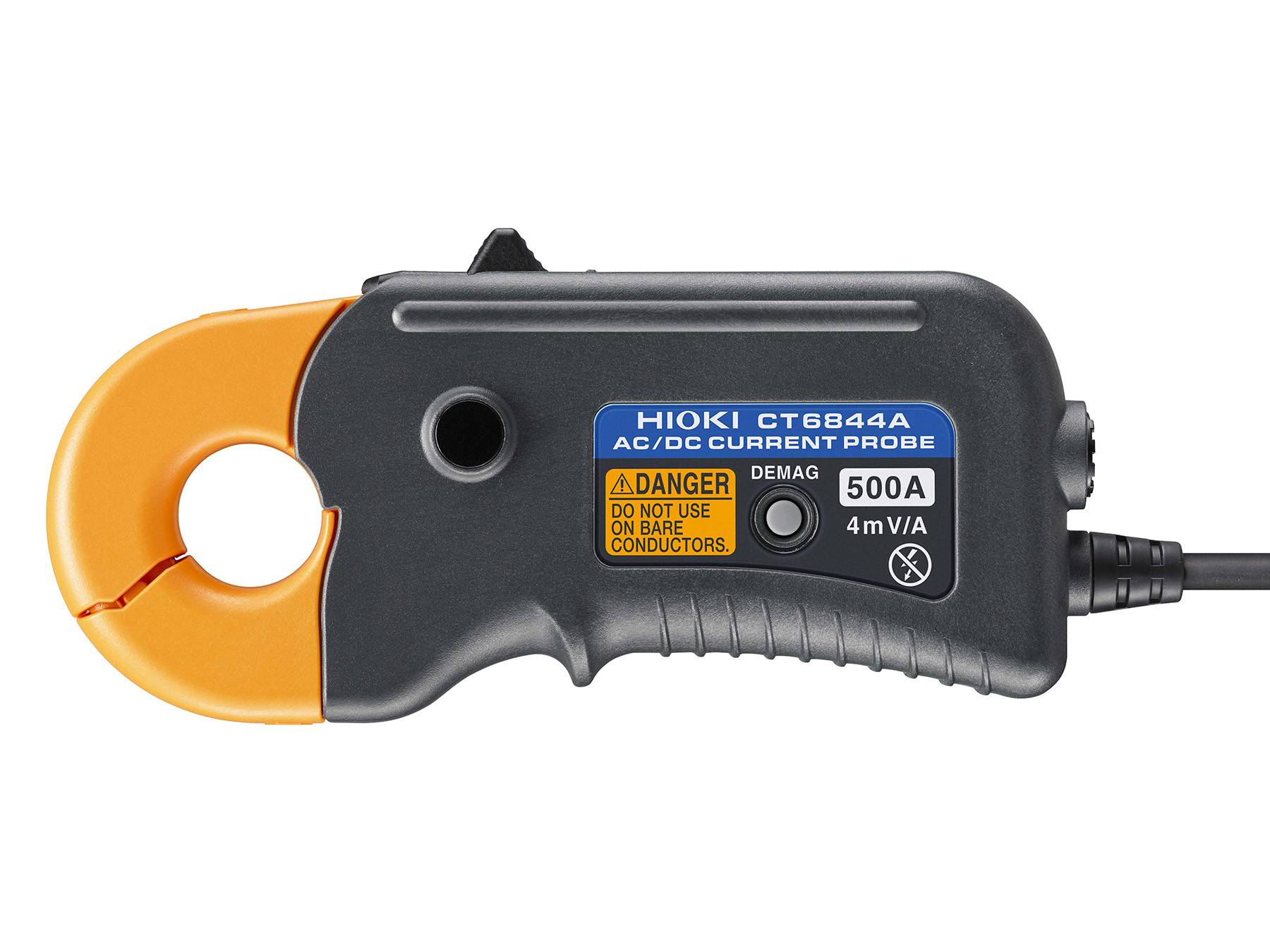

Hioki CT6844A - AC/DC-Präzisions-Stromzange, 500 A / 500 kHz

AC/DC-Stromzange mit Fluxgate-Technologie, 500 A Nennstrom, Grundgenauigkeit ±0,2% v. Mw., großer Temperaturbereich von -40 °C bis 85 °C, große Bandbreite von DC bis 500 kHz, maximaler Leiterdurchmesser 20 mm, Kabellänge 3 m.
Typische Anwendungen:- WLTP-Tests (Worldwide harmonized Light vehicles Test Procedure)
- Evaluierung des Stromverbrauchs elektrischer Komponenten in der
Automobilindustrie, wie beispielsweise Kompressoren oder elektrische
Servolenkungen.
- Vor-Ort-Bewertung von Effizienz und Stromaufnahme bei Invertern und Motoren.
Detaillierte Produktübersicht:
Die AC/DC-Stromzange CT6844A vereint die Flexibilität eines zangenförmigen Sensors mit
hochpräziser Messtechnik und erreicht eine Grundgenauigkeit von ±0,2% vom Messwert. So
lassen sich Ströme einfach und berührungslos messen, ohne den Stromkreis zu
unterbrechen – bei gleichzeitig hoher Genauigkeit, wie sie für präzise Leistungsanalysen in
anspruchsvollen Anwendungen erforderlich ist. Die eingesetzte Fluxgate-Technologie
ermöglicht eine exzellente Stabilität und hohe Genauigkeit bei der Messung von Gleich- und

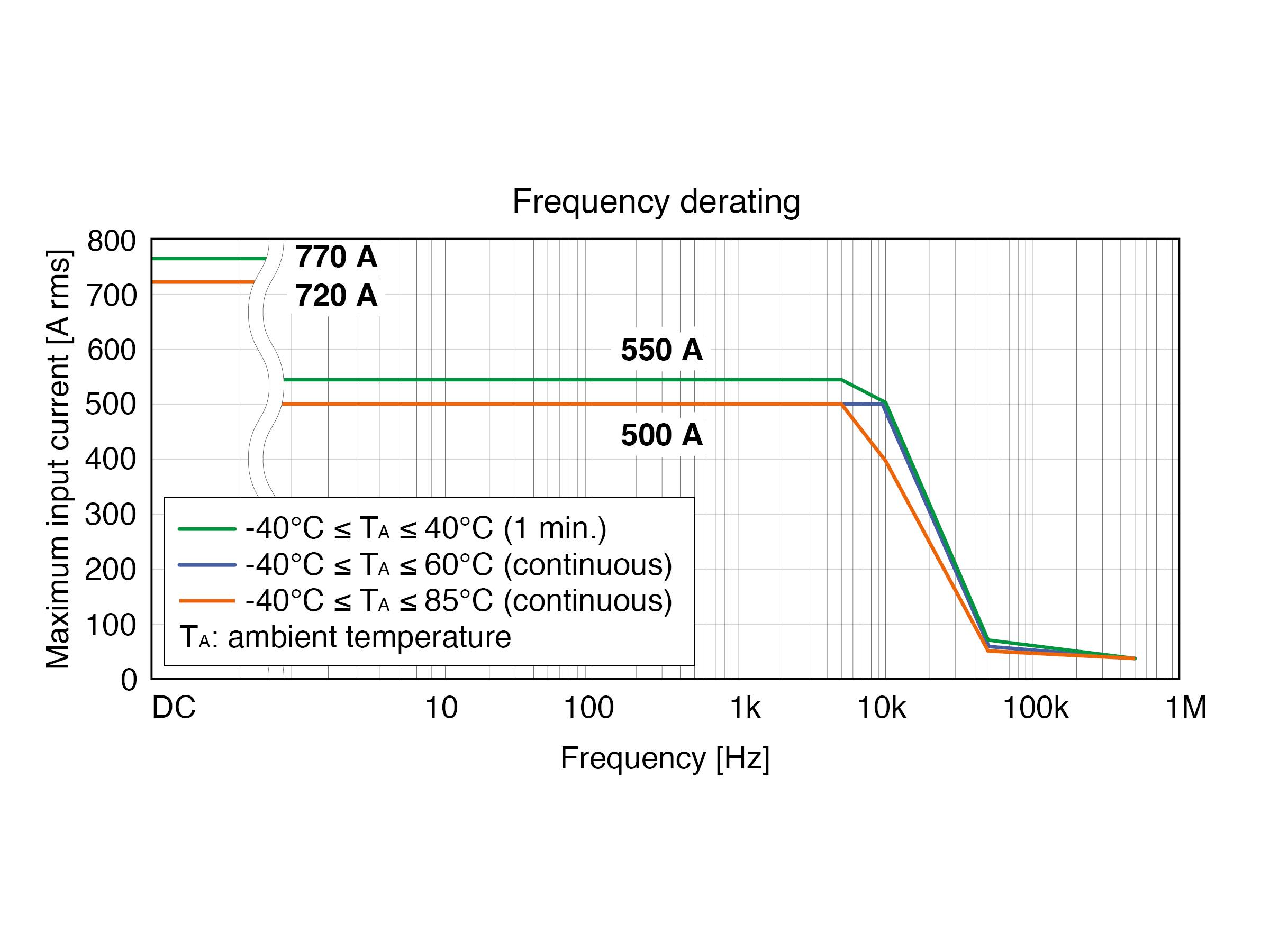

Wechselstrom. Mit einem maximalen Nennstrom von 500 A und einer hohen Bandbreite von
DC bis 500 kHz ermöglicht die Stromzange die präzise Erfassung schneller
Stromänderungen. Damit ist sie ideal für Anwendungen mit hohen Messanforderungen, etwa
in der Automobil- und Leistungselektronik.

Die Stromzange arbeitet zuverlässig in einem weiten Temperaturbereich von –40 °C bis
85 °C und gewährleistet stabile Messergebnisse selbst in anspruchsvollen Umgebungen wie
Motorräumen oder bei Messungen im Freien. Sie eignet sich ideal zur Bewertung des
Stromverbrauchs elektrischer Fahrzeugkomponenten, darunter Klimakompressoren und
elektrische Servolenkungen. Darüber hinaus erlaubt die präzise Zangenkonstruktion eine zuverlässige Analyse der Inverter- und Motorleistung direkt vor Ort. Techniker können damit
präzise Wirkungsgradbewertungen und Strommessungen durchführen und so frühzeitig
Anomalien oder Leistungsabfälle schnell erkennen, was eine effektive Wartung und
Diagnose ermöglicht.

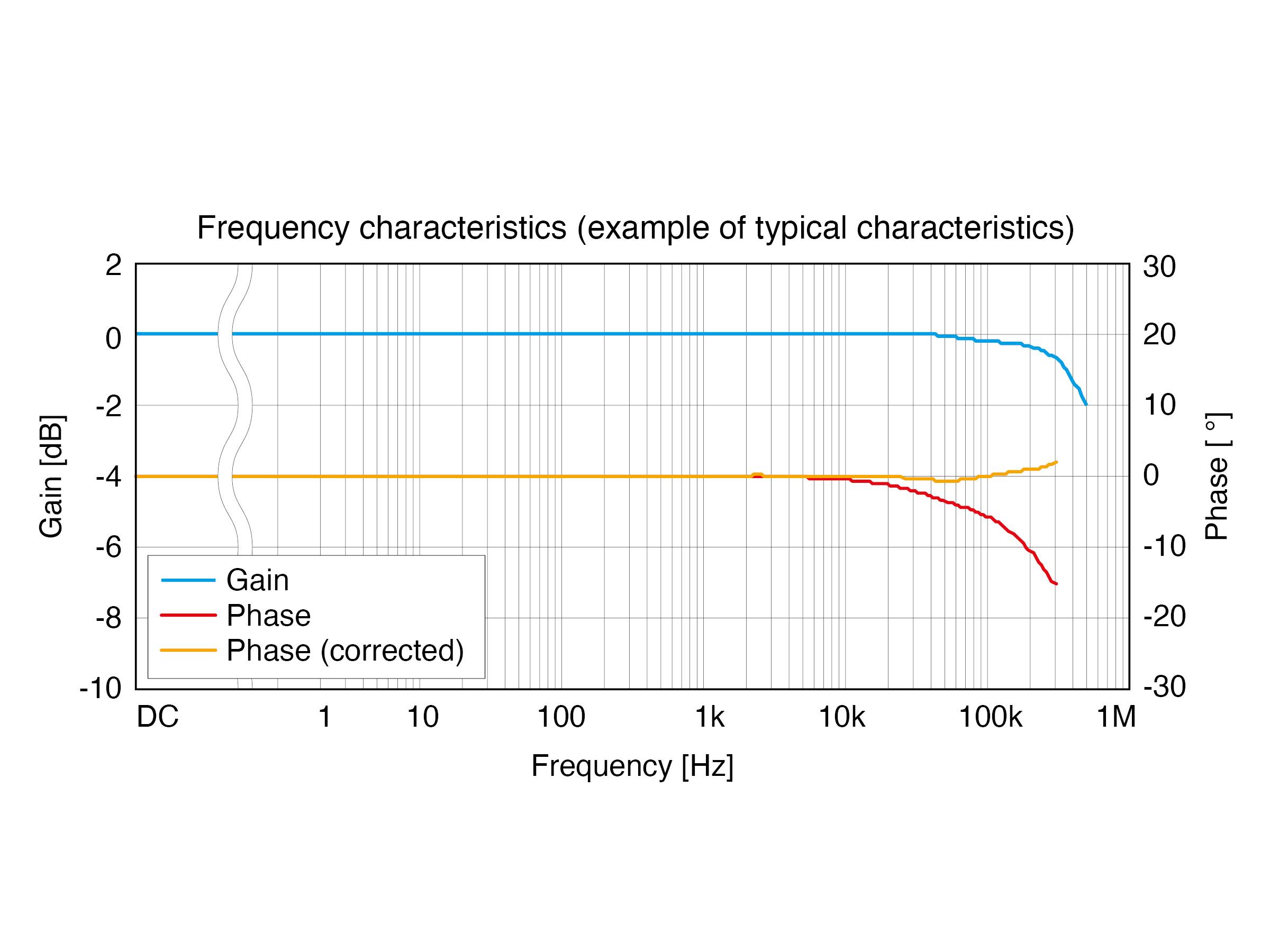

Phasenverschiebungskorrekturen der HIOKI-Leistungsanalysatoren werden unterstützt –
einschließlich der automatischen Korrekturfunktion des PW8001. Durch die Integration
dieser Funktionen wird eine genaue Leistungsanalyse in dynamischen und hochfrequenten
Anwendungen sichergestellt, Messfehler werden minimiert und die Präzision der
Leistungsbewertung erhöht.

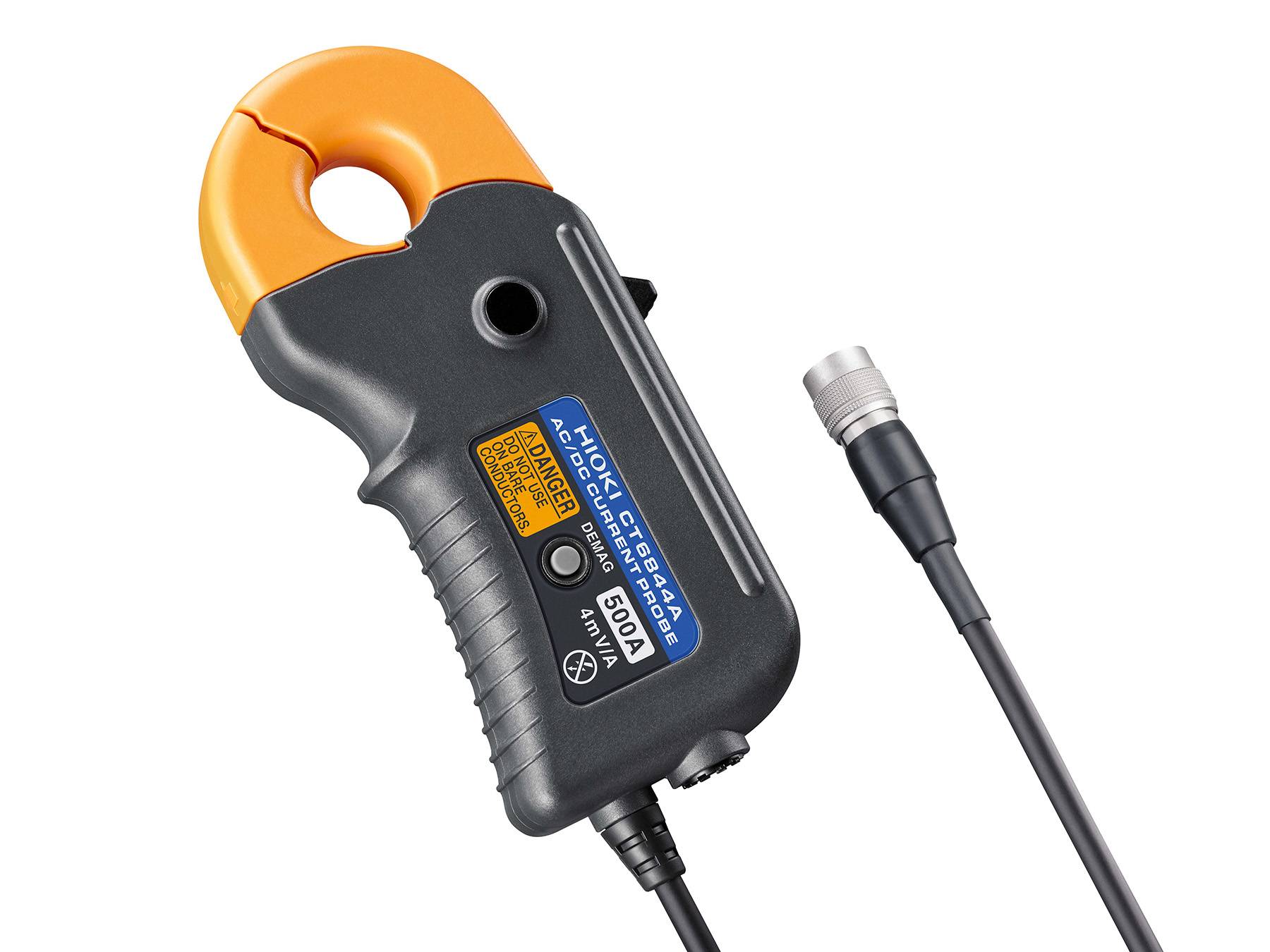

Der direkte Anschluss an HIOKI-Leistungsanalysatoren und Speicherrekorder erfolgt über
den ME15W-Stecker, der gleichzeitig die Stromversorgung der CT6844A übernimmt. In
Kombination mit einer HIOKI-Sensoreinheit (CT9555, CT9556, CT9557) kann die
Stromzange außerdem mit Oszilloskopen und anderen Datenerfassungssystemen (DAQ)
verwendet werden – bei einem Ausgangsspannungsverhältnis von 4 mV/A. Die robuste
Konstruktion, ein Kerndurchmesser von 20 mm und 3 Meter Anschlusskabel ermöglichen
zudem eine flexible Installation in verschiedenen Testumgebungen.

Die CT6844A ist ein unverzichtbares Werkzeug für hochpräzise Strommessungen – auch im
Rahmen von WLTP-Tests (Worldwide harmonized Light vehicles Test Procedure). Dank ihrer
robusten Bauweise, präziser Fluxgate-Technologie und vielseitigen Einsetzbarkeit in
unterschiedlichen Umgebungen liefert sie zuverlässige Messergebnisse sowohl im Labor als
auch im Feldeinsatz.
