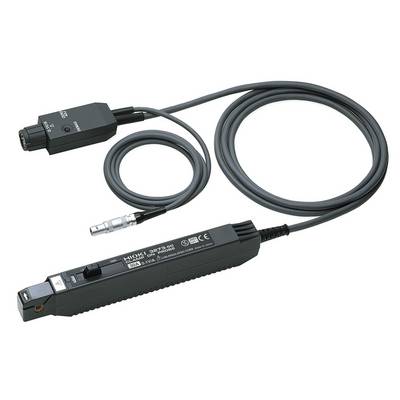

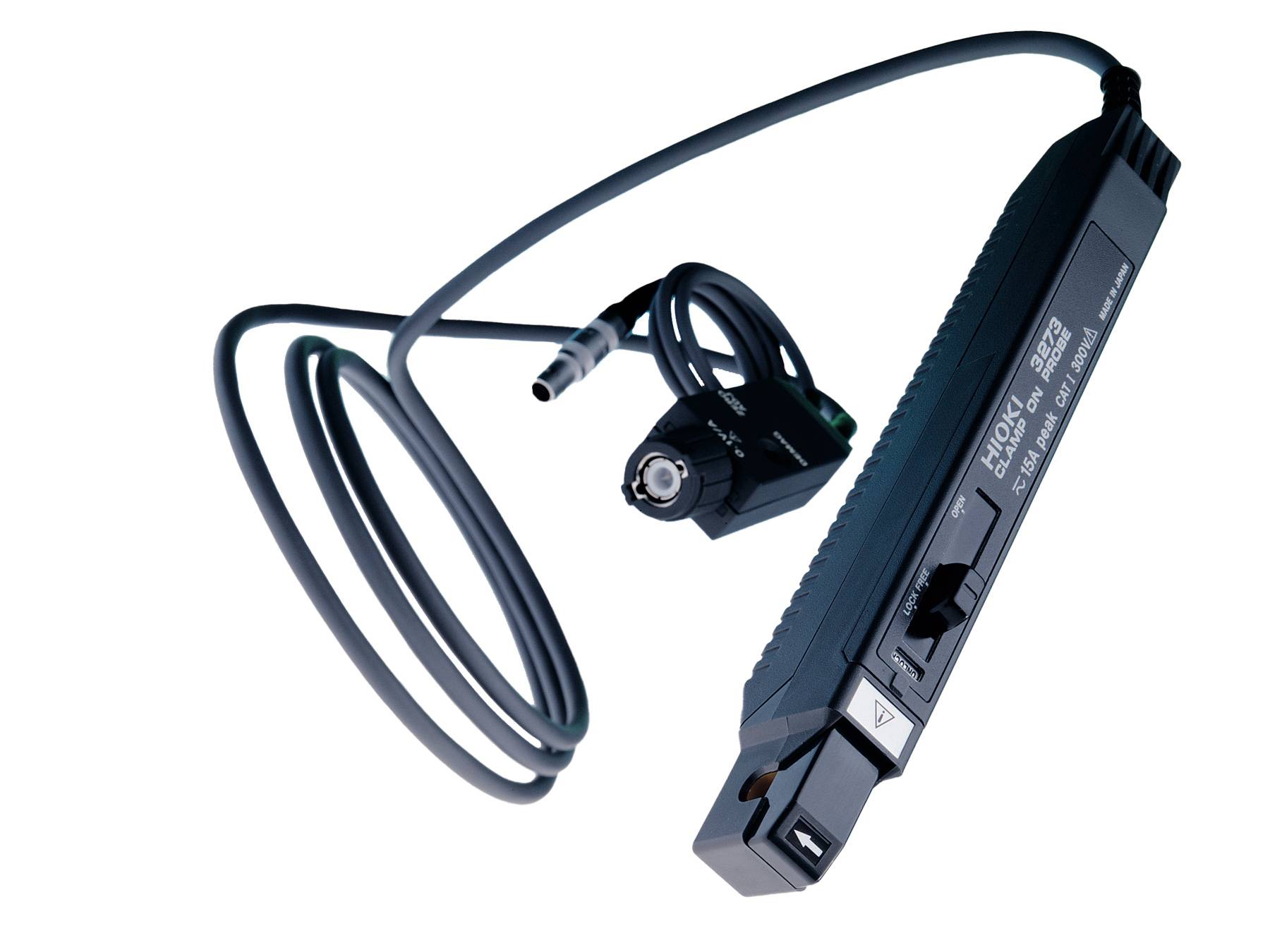

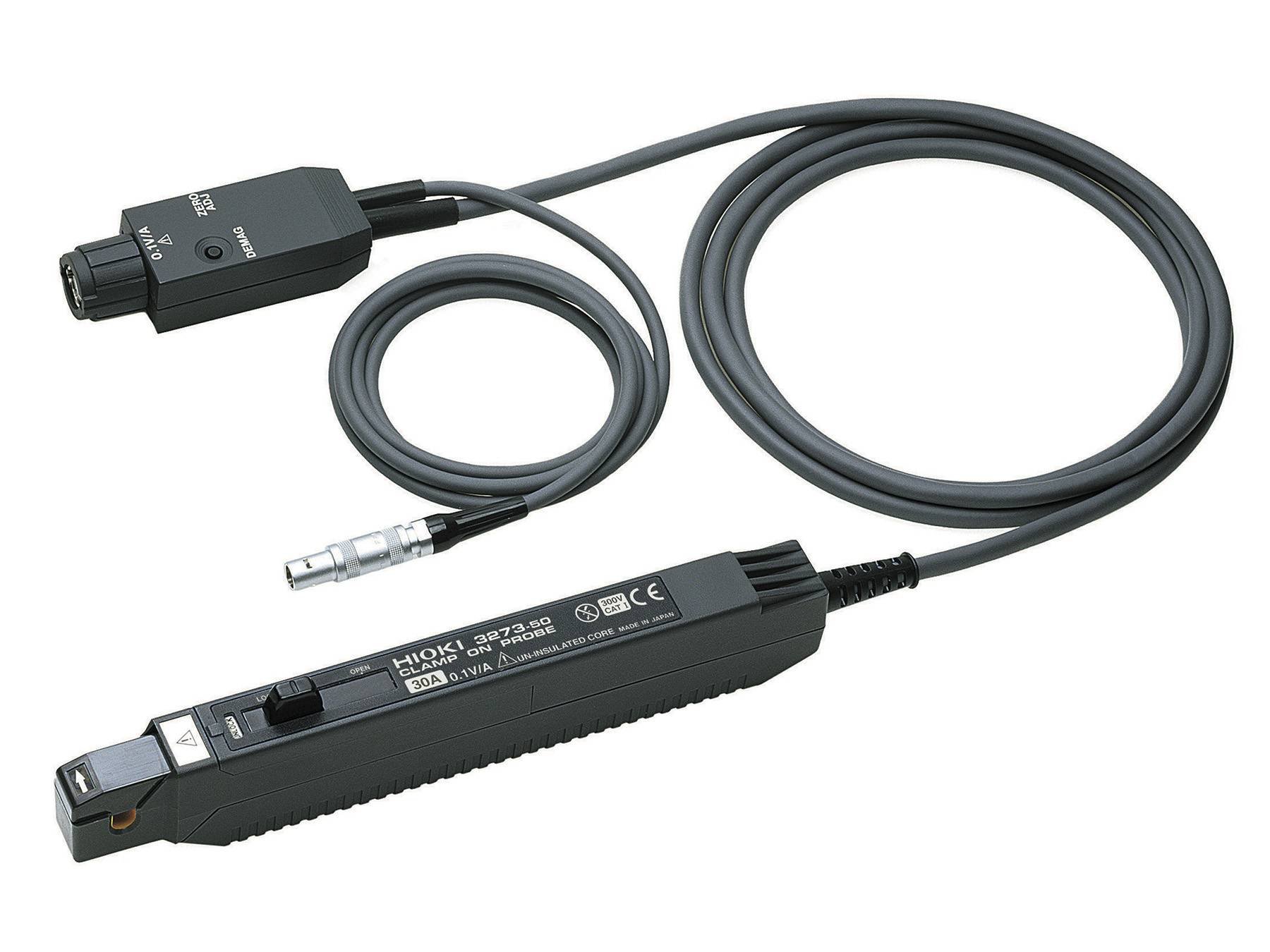

Hioki 3273-50 - AC/DC Stromzange, 30 A / 50 MHz
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
- Bandbreite: DC bis 50 MHz
- Messbare Ströme: 10 mA bis 30 A
- Standard-BNC-Ausgang für alle Arten von Oszilloskopen
Technische Daten
- Produkt-Art
Stromzange
- Messbereich A/DC min.
10 mA
- Messbereich A/DC max.
30 A
- Messbereich A/AC min.
10 mA
- Messbereich A/AC max.
30 A
- Frequenzbereich
50 MHz
- Schnittstellen
BNC
- Höhe
40 mm
- Breite
18 mm
- Länge
175 mm
- Gewicht
0.23
- Strommessung
AC/DC
- Typ
3273-50
- Abm.
(L x B x H) 175 x 18 x 40 mm
Dokumente & Downloads
Datenblatt
Datenblatt 929402268 Hioki 3273-50 - AC/DC Stromzange, 30 A / 50 MHz
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 929402268 Hioki 3273-50 - AC/DC Stromzange, 30 A / 50 MHz
Beschreibung
Hohe Bandbreite von DC bis 50 MHz, messbare Ströme im Dauerbetrieb von 10 mA bis 30 A, hoher Signal-Rausch-Abstand, Standard-BNC-Anschluss für Oszilloskope, integrierter Überlastschutz.
Typische Anwendungen
- Stromversorgungen (Schalt- und Linearregler)
- Halbleiterbauelemente (SCRs, IGBTs, MOSFETs, CMOS, BJTs)
- Wechselrichter/Konverter
- Industrie- / Unterhaltungselektronik
- Mobile Kommunikation (Telefon, Satelliten-Relaisstationen)
- Motorantriebe
- Mobilitätssysteme (Elektrofahrzeuge, elektrische Züge, Luftfahrt)
Detaillierte Produktübersicht:
Die HIOKI 3273-50 Stromzange wurde für den Einsatz mit Oszilloskopen sowie
Datenrekordern wie dem HIOKI MR6000 und anderen Datenerfassungssystemen entwickelt.
Die Stromzange zeichnet sich durch eine hohe Bandbreite von DC bis 50 MHz aus und kann
Ströme von 10 mA bis 30 A erfassen. Sollten Überströme zu einer Überhitzung des
Messkreises führen, wird die Stromversorgung des Kreises automatisch abgeschaltet, um
Schäden am Gerät zu verhindern.
Das Messsignal der 3273-50 Stromzange wird über einen Standard-BNC-Anschluss mit
hoher Ausgangsimpedanz ausgegeben, was den direkten Anschluss an eine Vielzahl von
Oszilloskopen ermöglicht. Insbesondere bei der präzisen Signalanalyse werden die besten
Ergebnisse mit einem Oszilloskop mit hochauflösendem ADC-System oder einem
Datenerfassungssystem wie dem HIOKI MR6000 erzielt.
Insgesamt ist die HIOKI 3273-50 Stromzange eine umfassende Lösung für eine Vielzahl von
Strommessanwendungen und bietet wichtige Funktionen, die Präzision, Sicherheit und
Effizienz in einem kompakten und robusten Design gewährleisten. Ob Sie mit sehr schnellen
oder kleinen Strömen arbeiten, die 3273-50 ist das Werkzeug, das genaue und zuverlässige
Messungen garantiert.
Typische Anwendungen
- Stromversorgungen (Schalt- und Linearregler)
- Halbleiterbauelemente (SCRs, IGBTs, MOSFETs, CMOS, BJTs)
- Wechselrichter/Konverter
- Industrie- / Unterhaltungselektronik
- Mobile Kommunikation (Telefon, Satelliten-Relaisstationen)
- Motorantriebe
- Mobilitätssysteme (Elektrofahrzeuge, elektrische Züge, Luftfahrt)
Detaillierte Produktübersicht:
Die HIOKI 3273-50 Stromzange wurde für den Einsatz mit Oszilloskopen sowie
Datenrekordern wie dem HIOKI MR6000 und anderen Datenerfassungssystemen entwickelt.
Die Stromzange zeichnet sich durch eine hohe Bandbreite von DC bis 50 MHz aus und kann
Ströme von 10 mA bis 30 A erfassen. Sollten Überströme zu einer Überhitzung des
Messkreises führen, wird die Stromversorgung des Kreises automatisch abgeschaltet, um
Schäden am Gerät zu verhindern.
Das Messsignal der 3273-50 Stromzange wird über einen Standard-BNC-Anschluss mit
hoher Ausgangsimpedanz ausgegeben, was den direkten Anschluss an eine Vielzahl von
Oszilloskopen ermöglicht. Insbesondere bei der präzisen Signalanalyse werden die besten
Ergebnisse mit einem Oszilloskop mit hochauflösendem ADC-System oder einem
Datenerfassungssystem wie dem HIOKI MR6000 erzielt.
Insgesamt ist die HIOKI 3273-50 Stromzange eine umfassende Lösung für eine Vielzahl von
Strommessanwendungen und bietet wichtige Funktionen, die Präzision, Sicherheit und
Effizienz in einem kompakten und robusten Design gewährleisten. Ob Sie mit sehr schnellen
oder kleinen Strömen arbeiten, die 3273-50 ist das Werkzeug, das genaue und zuverlässige
Messungen garantiert.
Lieferumfang
- 3273-50 im Gerätekoffer
- Bedienungsanleitung
