Hioki CT9667-03 - Flexibler Stromsensor für Wechselstrom, 5000 A, 10 Hz bis 20 kHz

Flexibler Rogowski-Wechselstromsensor, Nennstrom 500 A / 5000 A, Dauerstrom (45–66 Hz) bis max. 10.000 A, Grundgenauigkeit ±2,0 % vom Messwert, Frequenzbereich 10 Hz bis 20 kHz, maximaler Leiterdurchmesser 254 mm.



Typische Anwendungen - Strommessung in Installationen mit engem Leiterabstand
- Messungen an schwer zugänglichen Stromschienen
- Einsatz in beengten Schaltschränken und industriellen Umgebungen
- Analyse dynamischer Stromverläufe bei hoher Strombelastung
Detaillierte Produktübersicht:

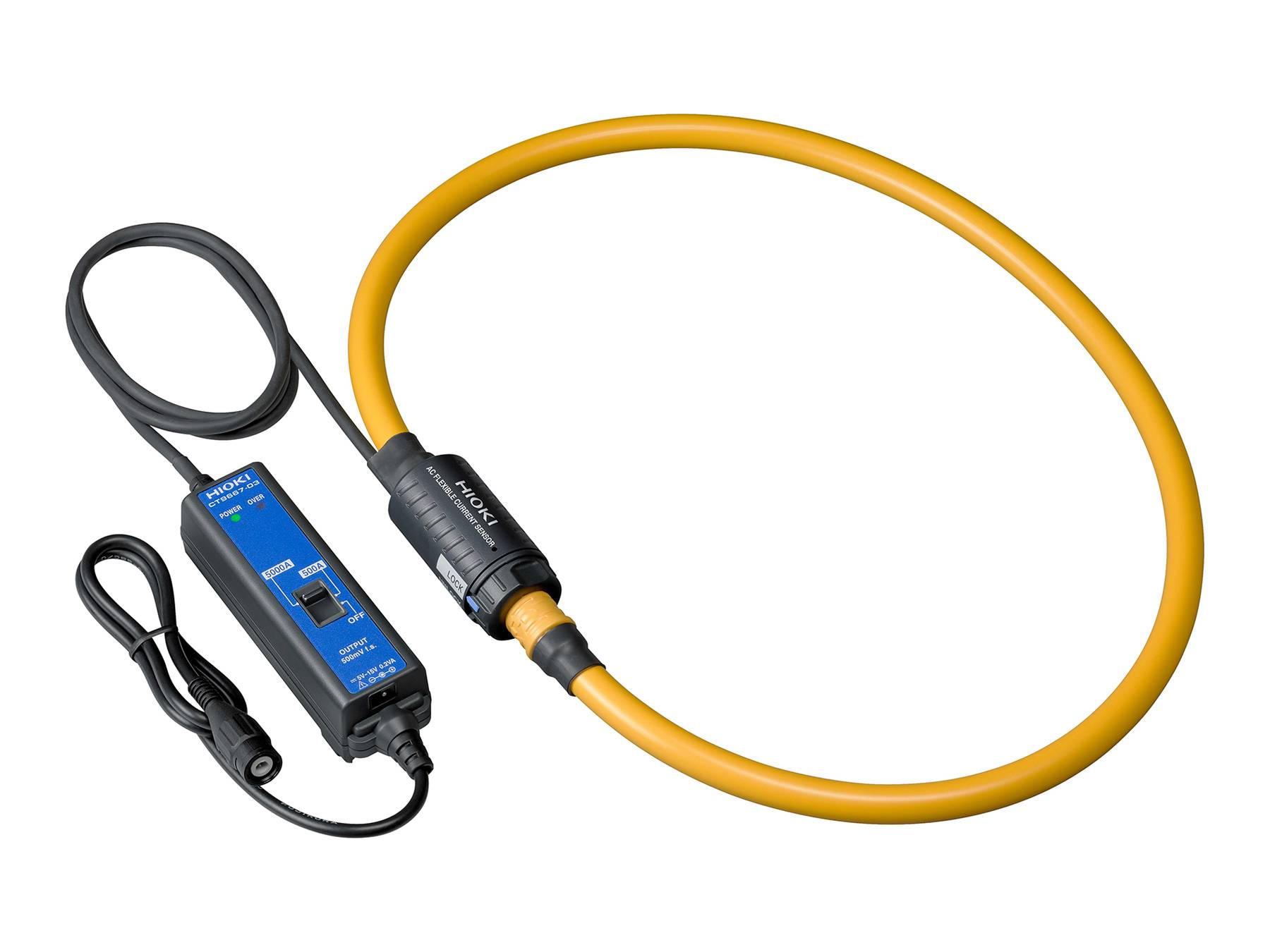

Der CT9667-02 ist ein flexibler Rogowski-Stromsensor zur präzisen Erfassung hoher Wechselströme in beengten oder unübersichtlichen Installationsumgebungen. Mit seinem besonders schlanken Sensorkabel von nur 7,4 mm Durchmesser lässt sich die Messschlaufe mühelos durch dicht gepackte Kabelstrukturen führen – ideal für den Einsatz in Schaltschränken, industriellen Anlagen oder bei Nachrüstungen.

Zwei umschaltbare Messbereiche (500 A / 5000 A) in Verbindung mit einer breiten Frequenzabdeckung von 10 Hz bis 20 kHz ermöglichen die detaillierte Analyse auch dynamischer Stromverläufe. Die Grundgenauigkeit von ±2,0 % vom Messwert erlaubt verlässliche Aussagen zur Netzqualität und Leistungsaufnahme – auch unter anspruchsvollen Bedingungen.

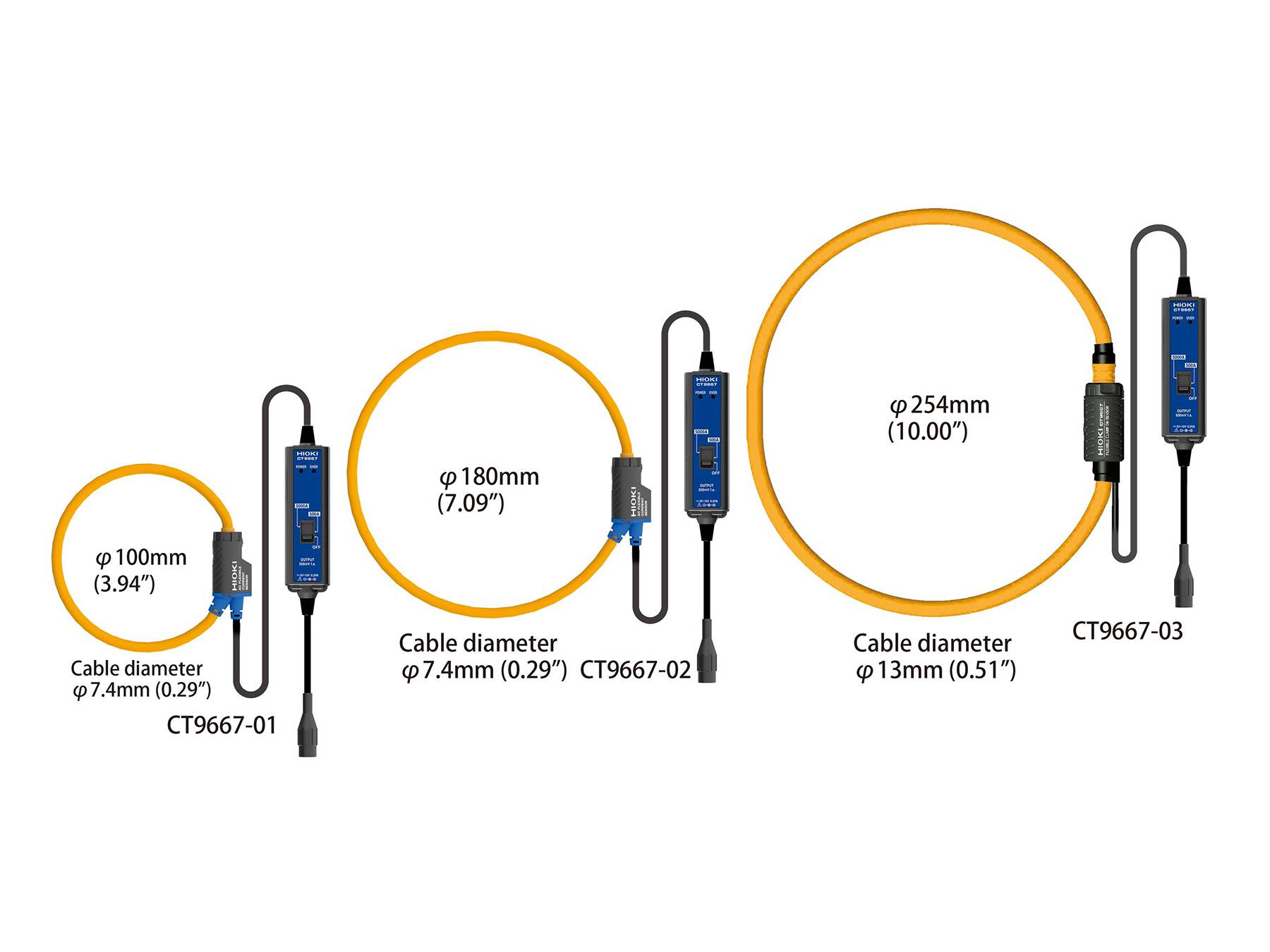

Die Messschlaufe kann Leiter mit einem Durchmesser von bis zu 254 mm umschließen und ist damit für ein breites Anwendungsspektrum von üblichen Kabeln bis hin zu großformatigen Stromschienen geeignet. Das Ausgangssignal steht spannungsproportional über eine BNC-Buchse zur Verfügung – mit 1 mV/A im 500-A-Bereich bzw. 0,1 mV/A im 5000-A-Bereich – und lässt sich einfach in bestehende Messsysteme einbinden.

Der Sensor kann wahlweise batteriebetrieben oder über eine externe Spannungsquelle versorgt werden und ist damit flexibel im Feldeinsatz. Die Messschlaufe erfüllt die Schutzart IP54 und ist somit auch für raue Industrieumgebungen geeignet.
