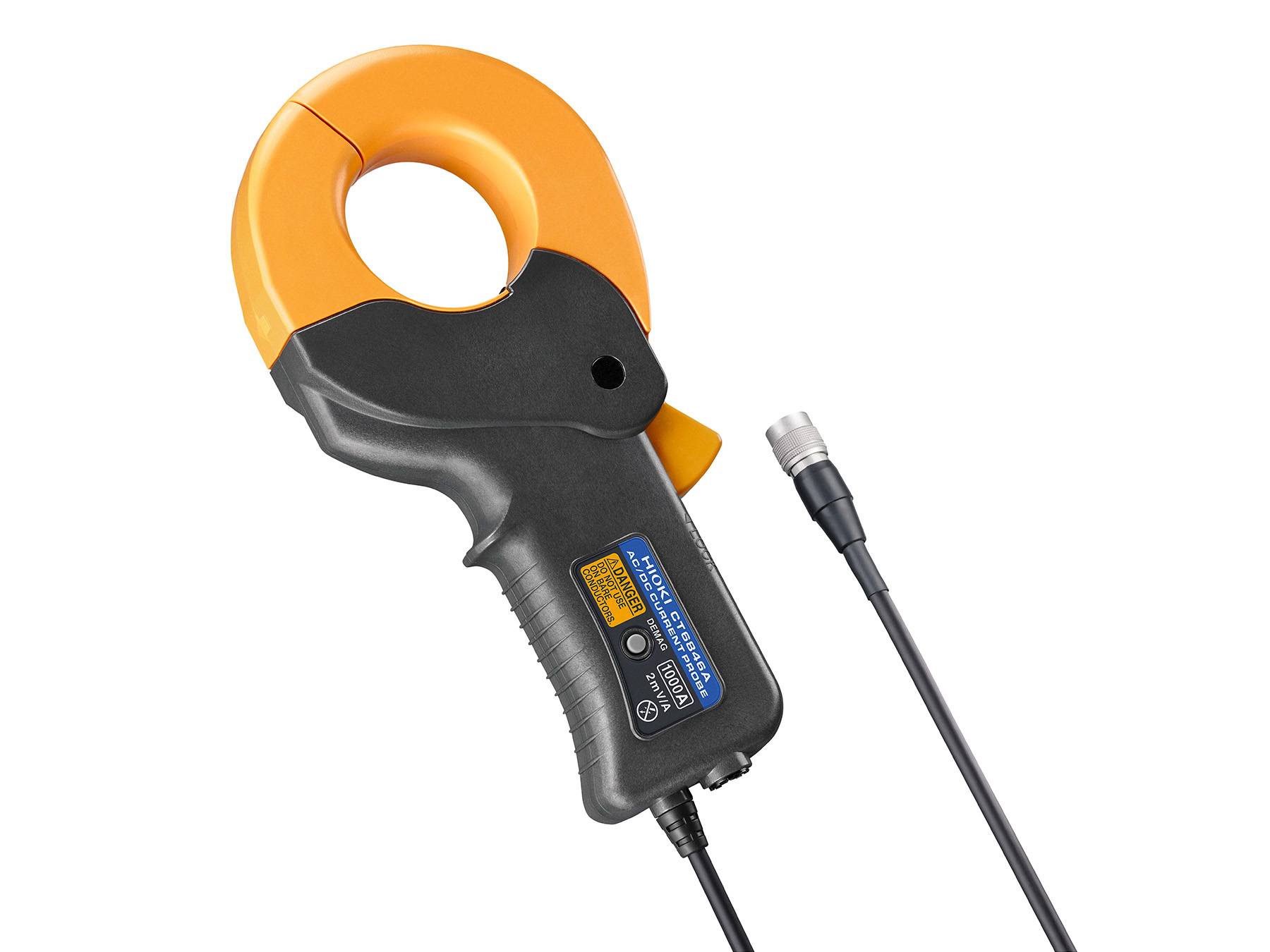

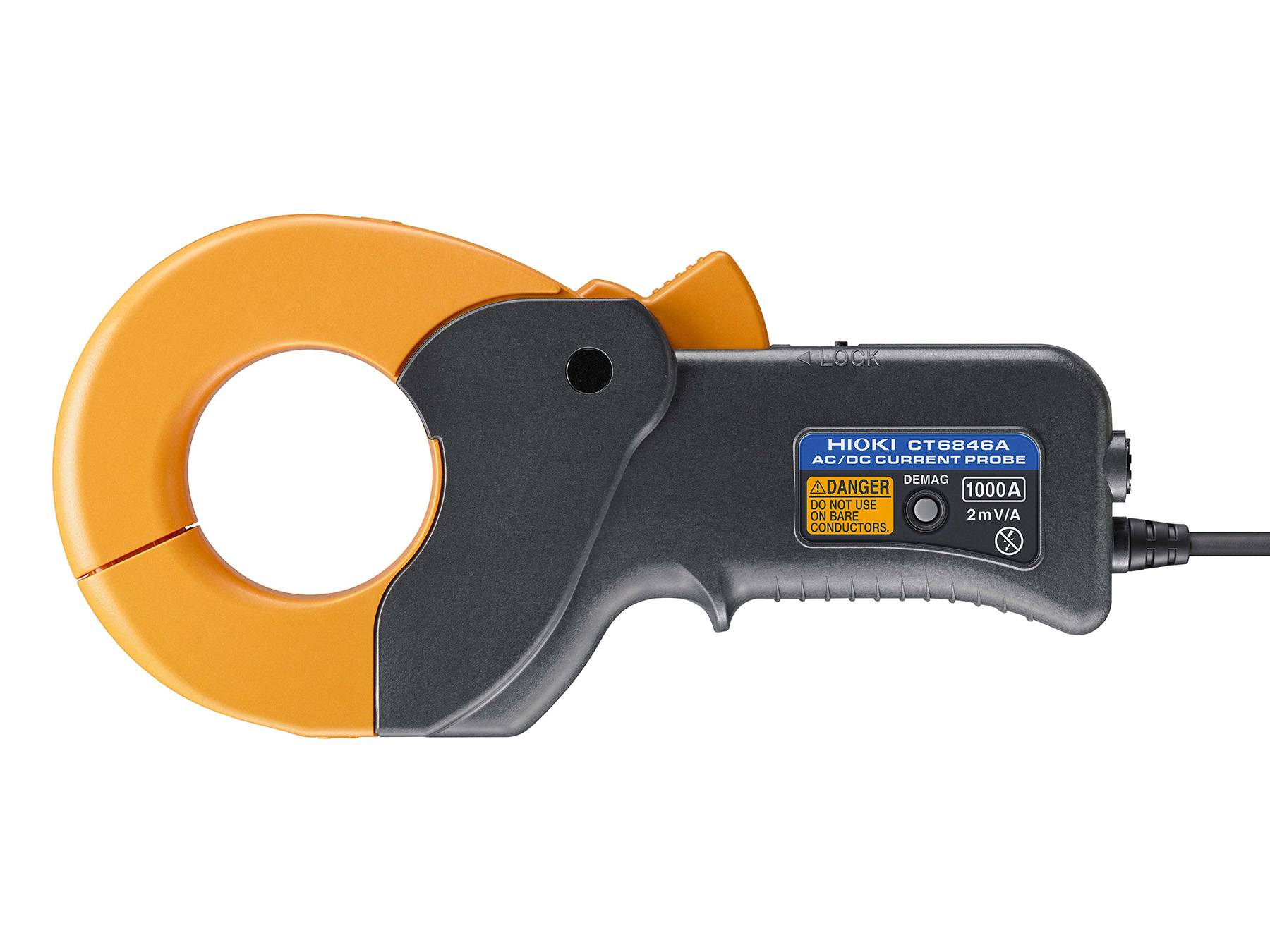

Hioki CT6846A - AC/DC-Präzisions-Stromzange, 1000 A / 100 kHz

AC/DC-Stromzange mit Fluxgate-Technologie, 1000 A Nennstrom, Grundgenauigkeit ±0,2% v. Mw., großer Temperaturbereich von -40 °C bis 85 °C, Bandbreite von DC bis 100 kHz, maximaler Leiterdurchmesser 50 mm, Kabellänge 3 m.

Typische Anwendungen:- WLTP-Tests (Worldwide harmonized Light vehicles Test Procedure) an
Nutzfahrzeugen
- Evaluierung des Stromverbrauchs von Komponenten in der Automobilindustrie, wie
beispielsweise Kompressoren oder elektrische Servolenkungen.
- Vor-Ort-Bewertung von Effizienz und Stromaufnahme bei Invertern und Motoren.
Detaillierte Produktübersicht:Die AC/DC-Stromzange CT6846A vereint die Flexibilität eines zangenförmigen Sensors mit
hochpräziser Messtechnik und erreicht eine Grundgenauigkeit von ±0,2% vom Messwert. So
lassen sich Ströme einfach und berührungslos messen, ohne den Stromkreis zu
unterbrechen – bei gleichzeitig hoher Genauigkeit, wie sie für präzise Leistungsanalysen in
anspruchsvollen Anwendungen erforderlich ist. Die eingesetzte Fluxgate-Technologie
ermöglicht eine exzellente Stabilität und hohe Genauigkeit bei der Messung von Gleich- und

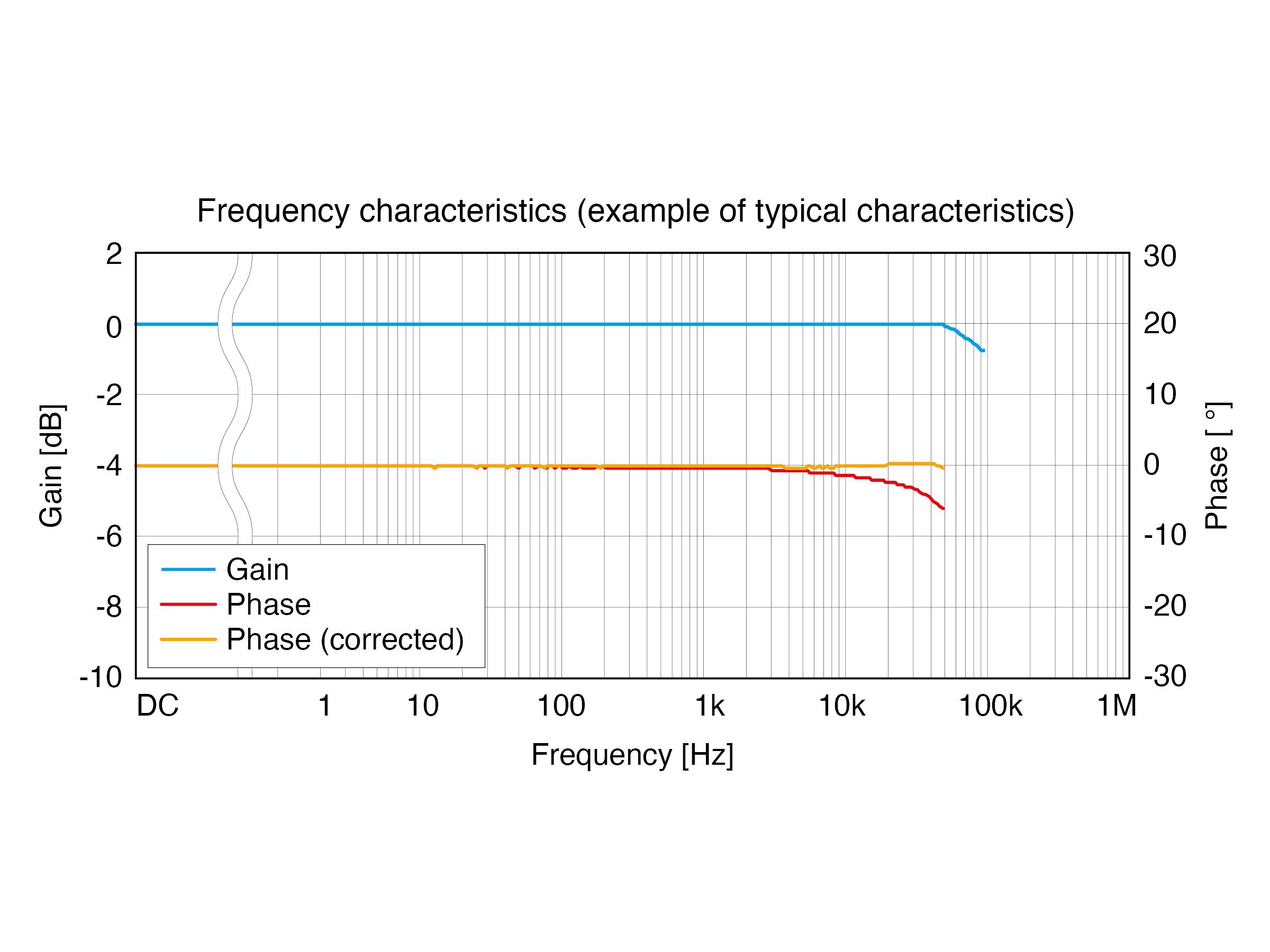

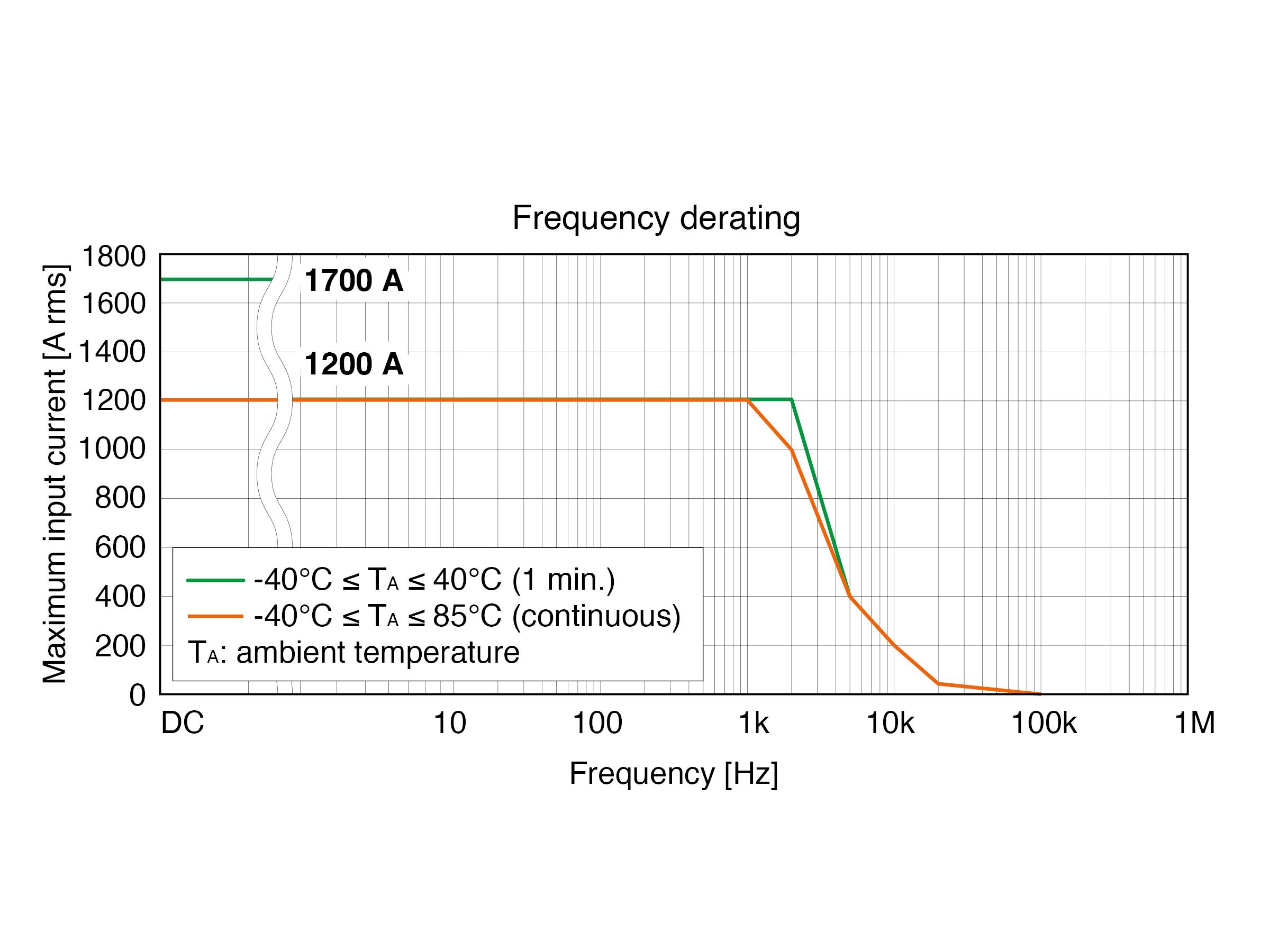

Wechselstrom. Mit einem maximalen Nennstrom von 1000 A und einer hohen Bandbreite
von DC bis 100 kHz ermöglicht die Stromzange die präzise Erfassung schneller
Stromänderungen. Damit ist sie ideal für Anwendungen mit hohen Messanforderungen, etwa
in der Automobil- und Leistungselektronik.

Die Stromzange arbeitet zuverlässig in einem weiten Temperaturbereich von –40 °C bis
85 °C und gewährleistet stabile Messergebnisse selbst in anspruchsvollen Umgebungen wie
Motorräumen oder bei Messungen im Freien. Sie eignet sich ideal zur Bewertung des
Stromverbrauchs elektrischer Fahrzeugkomponenten, darunter Klimakompressoren und
elektrische Servolenkungen. Darüber hinaus erlaubt die präzise Zangenkonstruktion eine zuverlässige Analyse der Inverter- und Motorleistung direkt vor Ort. Techniker können damit
präzise Wirkungsgradbewertungen und Strommessungen durchführen und so frühzeitig
Anomalien oder Leistungsabfälle schnell erkennen, was eine effektive Wartung und
Diagnose ermöglicht.

Phasenverschiebungskorrekturen der HIOKI-Leistungsanalysatoren werden unterstützt –
einschließlich der automatischen Korrekturfunktion des PW8001. Durch die Integration
dieser Funktionen wird eine genaue Leistungsanalyse in dynamischen und hochfrequenten
Anwendungen sichergestellt, Messfehler werden minimiert und die Präzision der
Leistungsbewertung erhöht.

Der direkte Anschluss an HIOKI-Leistungsanalysatoren und Speicherrekorder erfolgt über
den ME15W-Stecker, der gleichzeitig die Stromversorgung der CT6846A übernimmt. In
Kombination mit einer HIOKI-Sensoreinheit (CT9555, CT9556, CT9557) kann die
Stromzange außerdem mit Oszilloskopen und anderen Datenerfassungssystemen (DAQ)
verwendet werden – bei einem Ausgangsspannungsverhältnis von 2 mV/A. Die robuste
Konstruktion, ein Kerndurchmesser von 50 mm und 3 Meter Anschlusskabel ermöglichen
zudem eine flexible Installation in verschiedenen Testumgebungen.

Die CT6846A ist ein unverzichtbares Werkzeug für hochpräzise Strommessungen – auch im
Rahmen von WLTP-Tests (Worldwide harmonized Light vehicles Test Procedure) an
Nutzfahrzeugen. Dank ihrer robusten Bauweise, präziser Fluxgate-Technologie und
vielseitigen Einsetzbarkeit in unterschiedlichen Umgebungen liefert sie zuverlässige
Messergebnisse sowohl im Labor als auch im Feldeinsatz.
