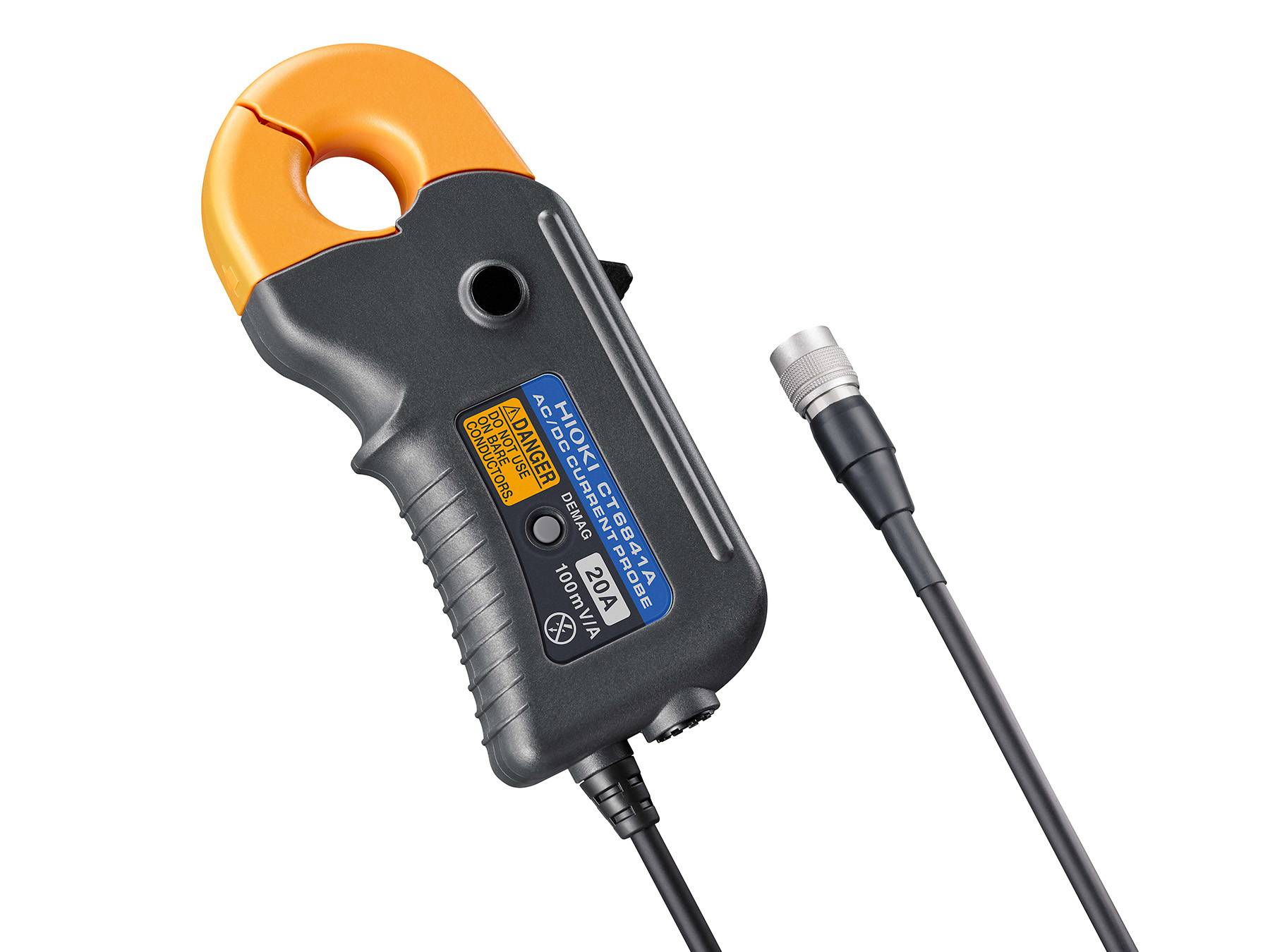

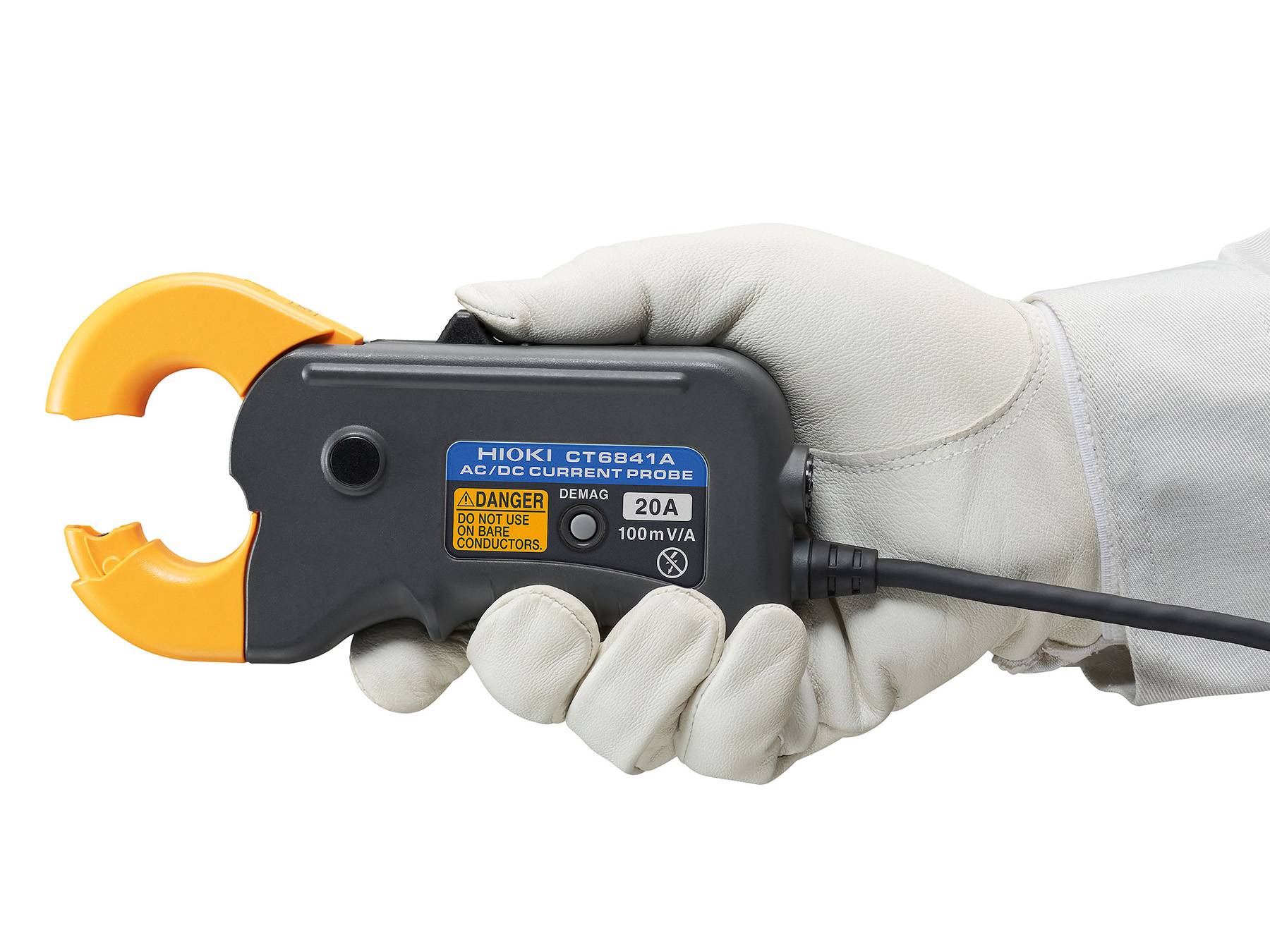

Hioki CT6841A - AC/DC-Präzisions-Stromzange, 20 A / 2 MHz

AC/DC-Stromzange mit Fluxgate-Technologie, 20 A Nennstrom, Grundgenauigkeit ±0,2% v. Mw., großer Temperaturbereich von -40 °C bis 85 °C, große Bandbreite von DC bis 2 MHz, maximaler Leiterdurchmesser 20 mm, Kabellänge 3 m
Typische Anwendungen: - Optimierung von Niedrigstromschaltungen in E-Fahrzeugen zur
Reichweitensteigerung
- Stromverbrauchsanalyse von Komponenten wie Motoren, Heizungen und LEDs
- Vor-Ort-Bewertung von Effizienz und Stromaufnahme bei Invertern und Motoren.

In Detail:
Die AC/DC-Stromzange CT6841A vereint die Flexibilität eines zangenförmigen Sensors mit
hochpräziser Messtechnik und erreicht eine Grundgenauigkeit von ±0,2% vom Messwert. So
lassen sich Ströme einfach und berührungslos messen, ohne den Stromkreis zu
unterbrechen – bei gleichzeitig hoher Genauigkeit, wie sie für präzise Leistungsanalysen in
anspruchsvollen Anwendungen erforderlich ist. Die eingesetzte Fluxgate-Technologie
ermöglicht eine exzellente Stabilität und hohe Genauigkeit bei der Messung von Gleich- und
Wechselstrom. Mit einem maximalen Nennstrom von 20 A und einer hohen Bandbreite von
DC bis 2 MHz ermöglicht die Stromzange die präzise Erfassung schneller Stromänderungen.
Damit ist sie ideal für Anwendungen mit hohen Messanforderungen, etwa in der Automobilund Leistungselektronik.

Die Stromzange arbeitet zuverlässig in einem weiten Temperaturbereich von –40 °C bis
85 °C und gewährleistet stabile Messergebnisse selbst in anspruchsvollen Umgebungen wie
Motorräumen oder bei Messungen im Freien. Sie eignet sich ideal zur Bewertung des
Stromverbrauchs elektrischer Fahrzeugkomponenten – insbesondere aktuatorischer
Verbraucher wie Wischermotoren, Fensterhebermotoren und Sitzheizungen, aber auch von
LED-Leuchten. Darüber hinaus erlaubt die präzise Zangenkonstruktion eine zuverlässige
Analyse der Inverter- und Motorleistung direkt vor Ort. Techniker können damit präzise Wirkungsgradbewertungen und Strommessungen durchführen und so frühzeitig Anomalien
oder Leistungsabfälle schnell erkennen, was eine effektive Wartung und Diagnose
ermöglicht.

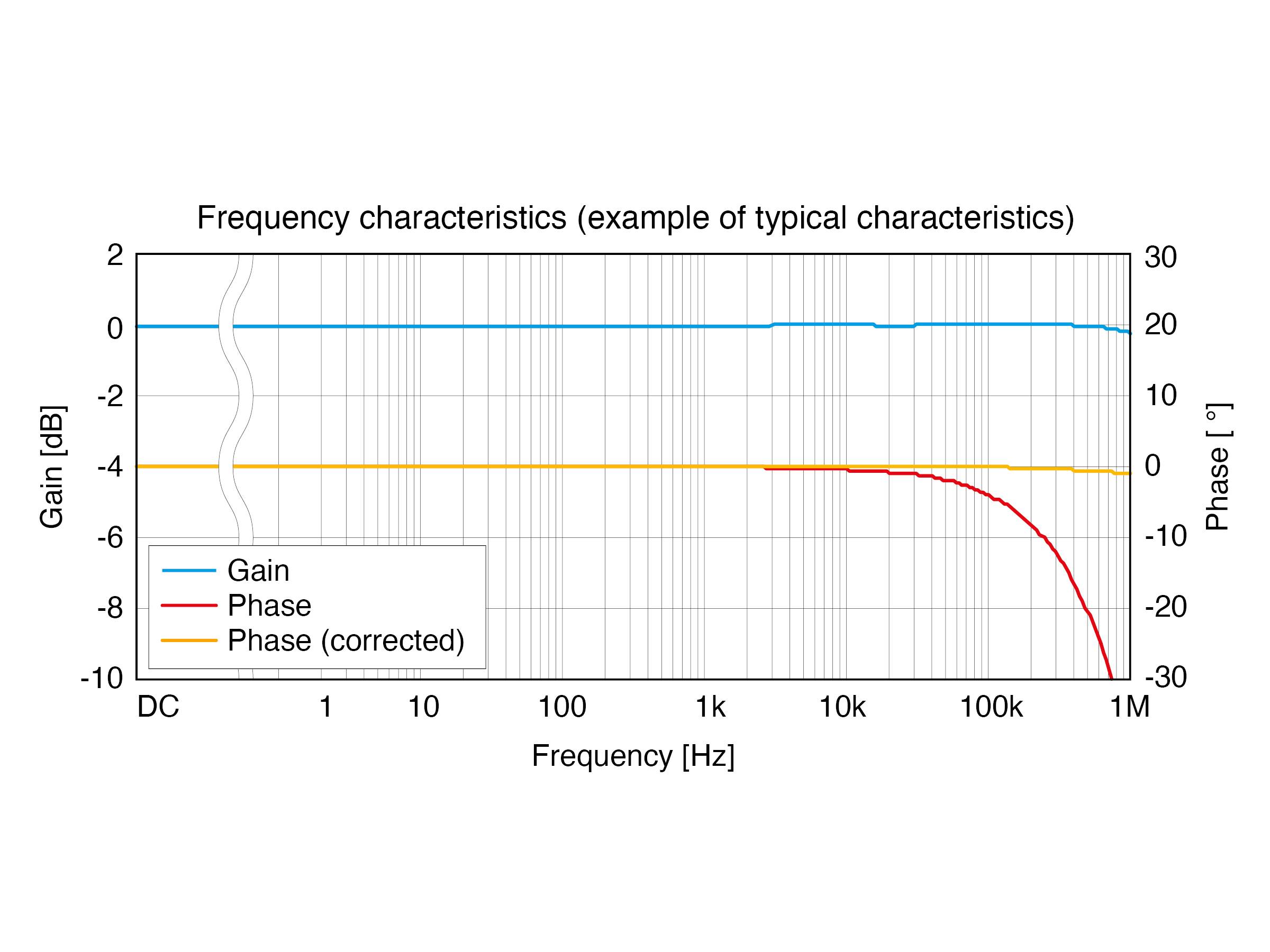

Phasenverschiebungskorrekturen der HIOKI-Leistungsanalysatoren werden unterstützt –
einschließlich der automatischen Korrekturfunktion des PW8001. Durch die Integration
dieser Funktionen wird eine genaue Leistungsanalyse in dynamischen und hochfrequenten
Anwendungen sichergestellt, Messfehler werden minimiert und die Präzision der
Leistungsbewertung erhöht.

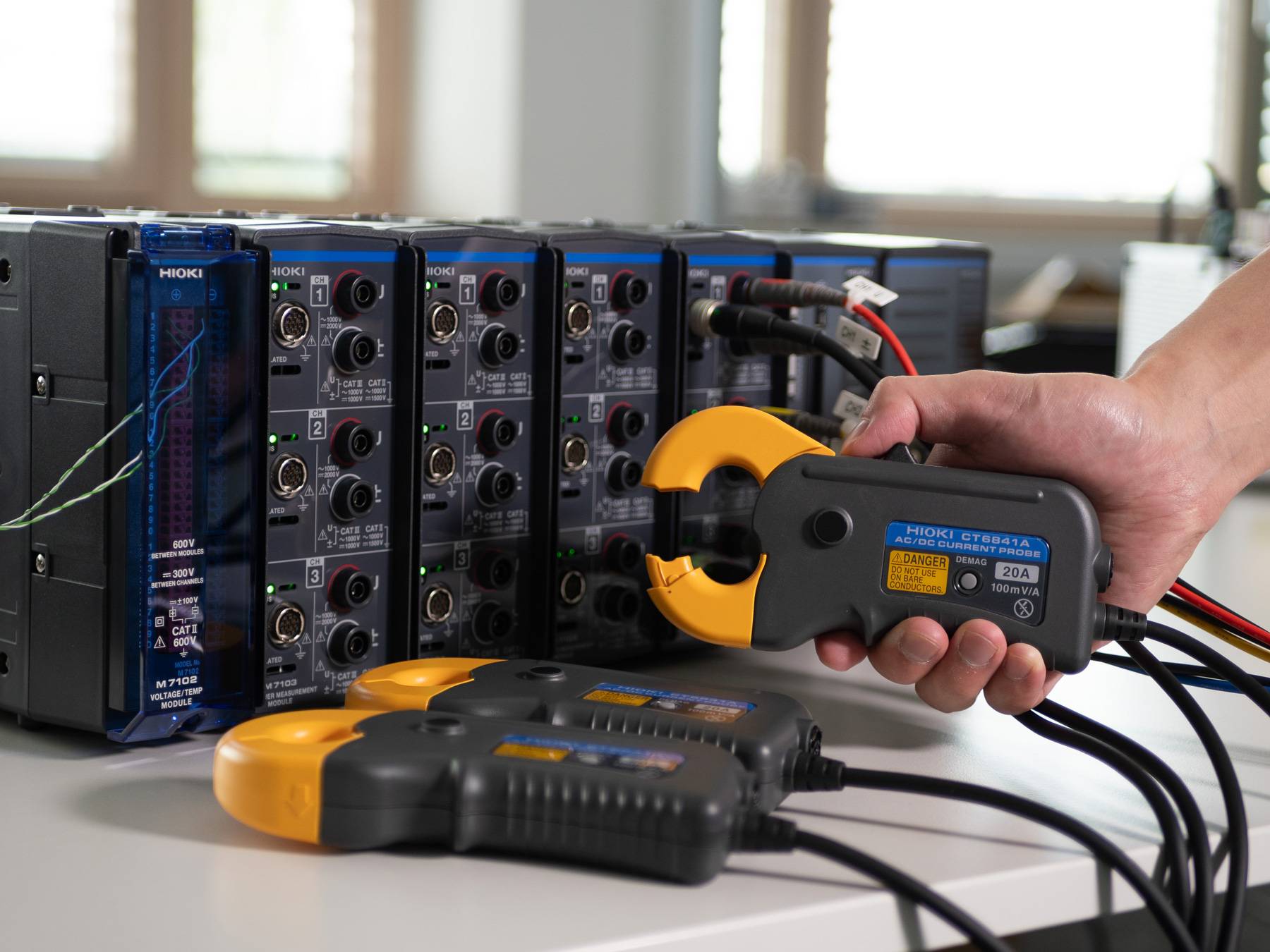

Der direkte Anschluss an HIOKI-Leistungsanalysatoren und Speicherrekorder erfolgt über
den ME15W-Stecker, der gleichzeitig die Stromversorgung der CT6841A übernimmt. In
Kombination mit einer HIOKI-Sensoreinheit (CT9555, CT9556, CT9557) kann die
Stromzange außerdem mit Oszilloskopen und anderen Datenerfassungssystemen (DAQ)
verwendet werden – bei einem Ausgangsspannungsverhältnis von 100 mV/A. Die robuste
Konstruktion, ein Kerndurchmesser von 20 mm und 3 Meter Anschlusskabel ermöglichen
zudem eine flexible Installation in verschiedenen Testumgebungen.

Die CT6841A ist ein unverzichtbares Werkzeug für hochpräzise Strommessungen – auch zur
Optimierung von Schaltungen mit niedrigeren Strömen. Dank ihrer robusten Bauweise,
präziser Fluxgate-Technologie und vielseitigen Einsetzbarkeit in unterschiedlichen
Umgebungen liefert sie zuverlässige Messergebnisse sowohl im Labor als auch im
Feldeinsatz.
