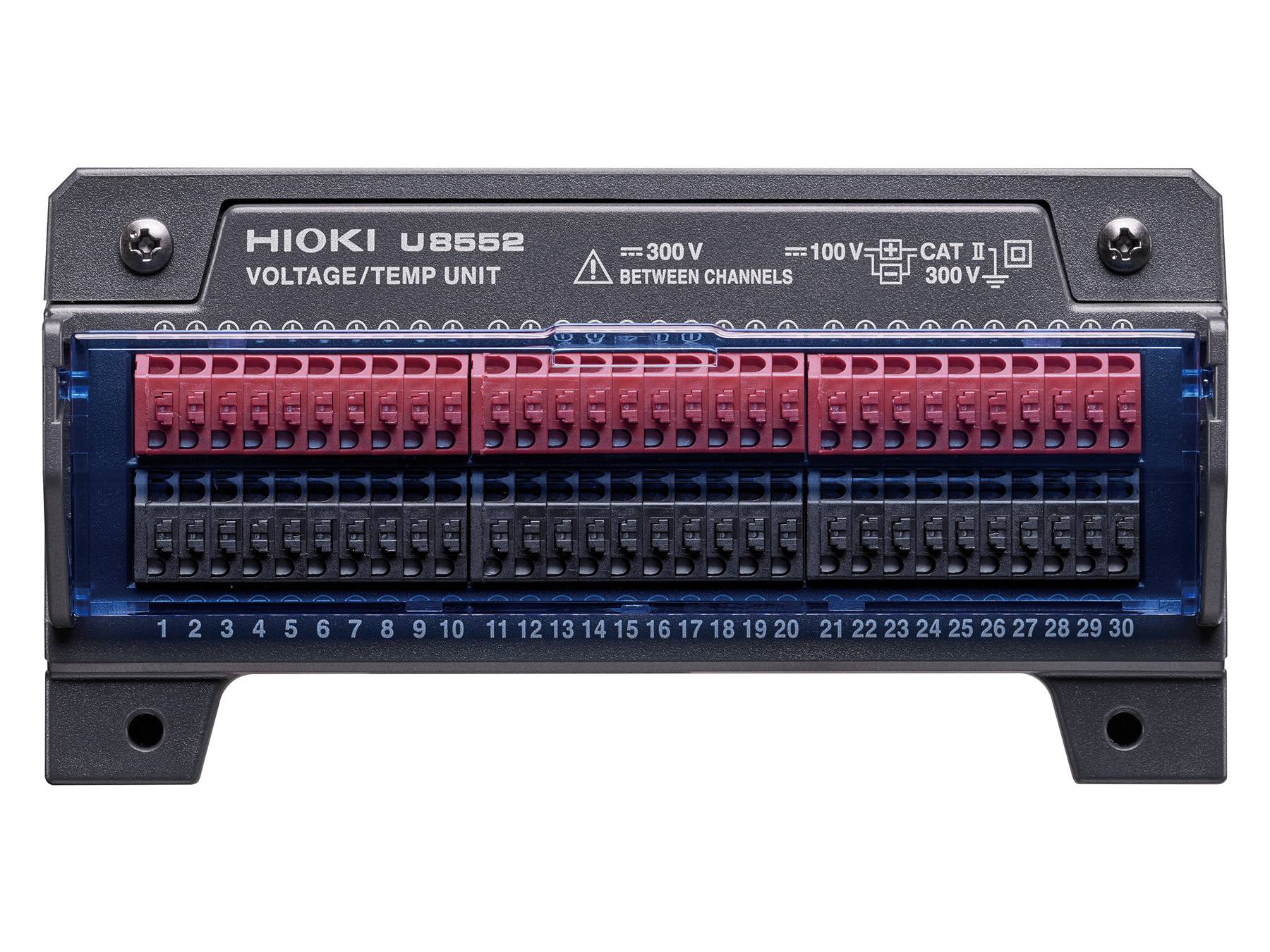

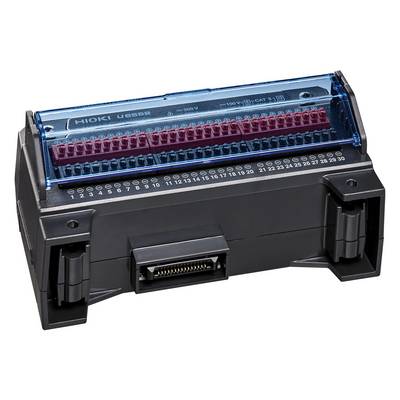

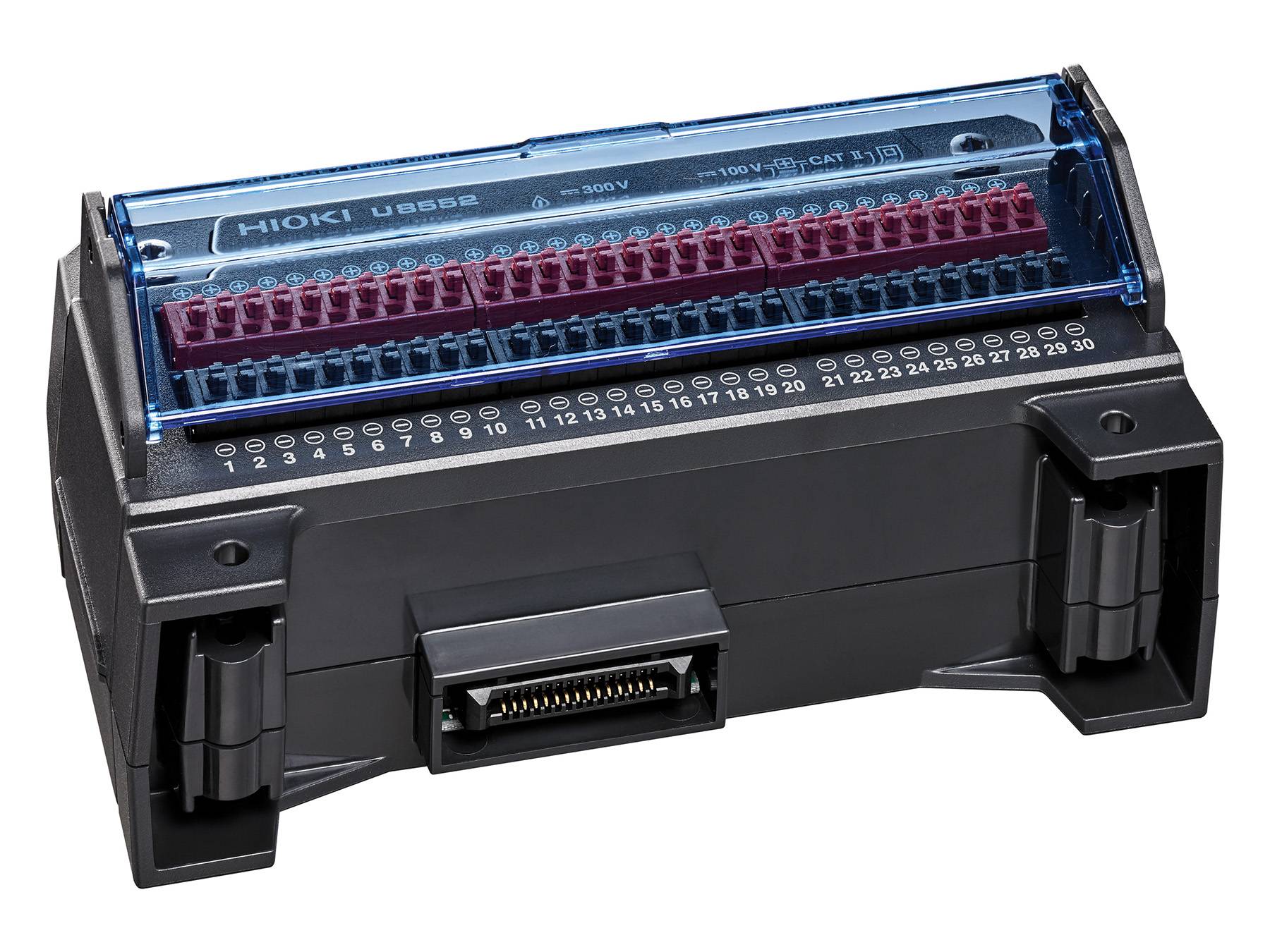

Hioki U8552 - 30-Kanal-Loggermodul für Spannung und Temperatur, 10 ms
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Typ
Loggermodul
Abm.
(L x B x H) 63 x 134 x 70 mm
Gewicht
0.319
Passend für (Details)
LR8450/-01
Breite
134 mm
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
- Das U8552 Plug-in-Modul für den LR8450/-01 bietet 30 Kanäle für Spannungs-, Temperatur- und Feuchtemessung. Abtastrate bis 20 ms, bei ≤15 Kanälen bis 10 ms. Ähnlich dem U8550, jedoch mit höherer Kanalanzahl.
Technische Daten
- Typ
Loggermodul
- Abm.
(L x B x H) 63 x 134 x 70 mm
- Gewicht
0.319
- Passend für (Details)
LR8450/-01
- Breite
134 mm
- Höhe
70 mm
- Länge
63 mm
- Typ
U8552
Dokumente & Downloads
Datenblatt
Datenblatt 929402303 Hioki U8552 - 30-Kanal-Loggermodul für Spannung und Temperatur, 10 ms
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 929402303 Hioki U8552 - 30-Kanal-Loggermodul für Spannung und Temperatur, 10 ms
Beschreibung
Technische Eckdaten:- 30 Eingänge für DC-Spannung, Temperatur und Feuchte
- Unterstützt Thermoelemente
- 10 ms Aktualisierungsintervall bei max. 15 Kanäle, 20 ms bei mehr Kanälen
- A/D-Auflösung: 16 Bit
- Spannung: 9 Messbereiche, von ±10 mV bis ±100 V sowie für 4-20-mA-Signale
Typische Anwendungen:- Analyse von Temperaturschwankungen in EV-Komponenten oder Motoren
- Messung von Luftfeuchtigkeit und Temperatur in Laboren oder Lagerstätten
- Überwachung von Spannungsfluktuationen und Temperaturentwicklung in Maschinen

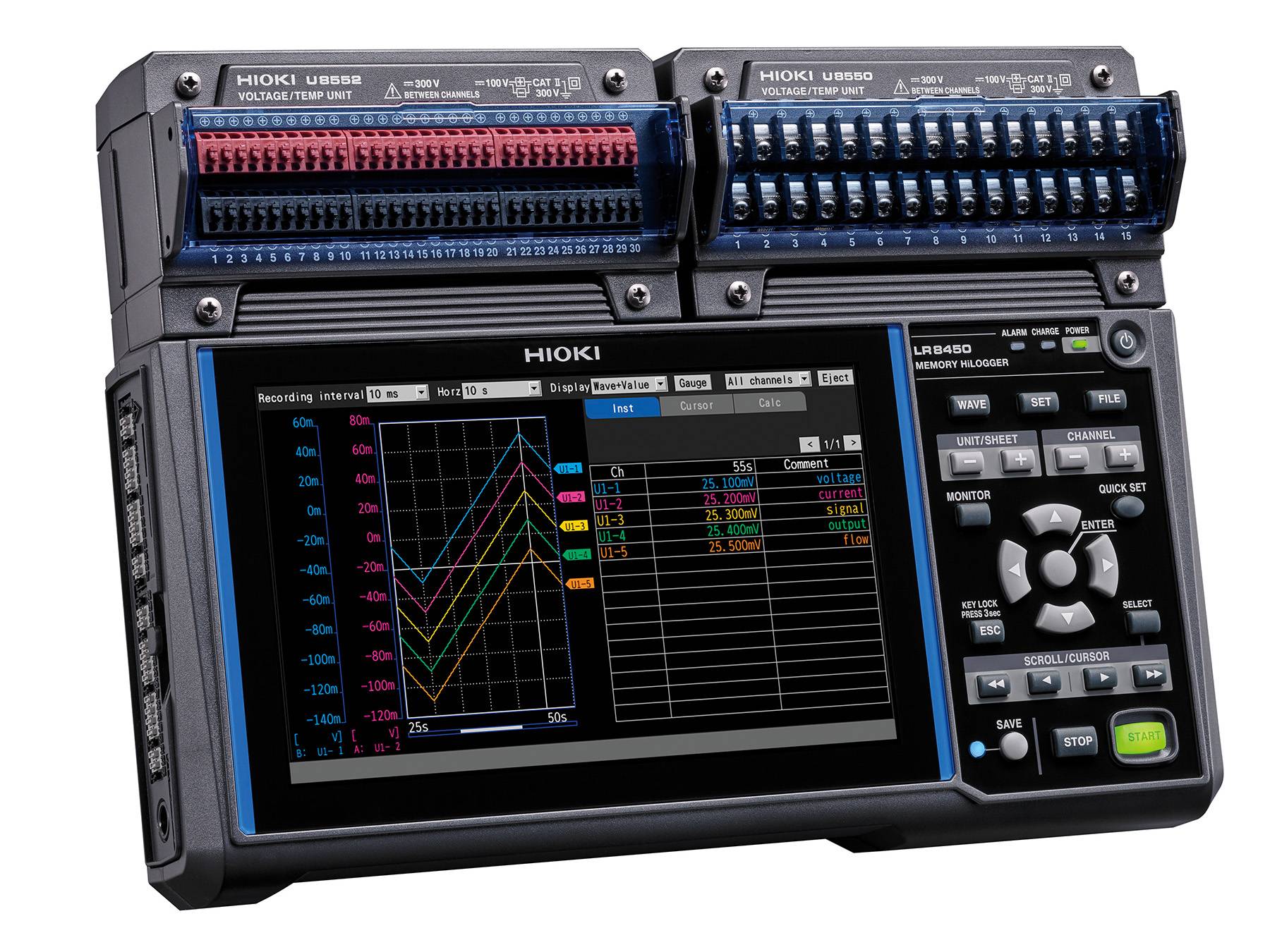

Detaillierte Produktübersicht:Das U8552 Spannungs-/Temperaturmodul ist ein 15-Kanal-Steckmodul für die DatenloggerSerie LR8450. Bis zu vier U8552-Module können an einen einzelnen Datenlogger vom Typ
LR8450 oder LR8450-01 angeschlossen werden, wodurch die Datenerfassung von bis zu
120 Kanälen mit einem einzigen Gerät ermöglicht wird.
Dieses Modul ermöglicht präzise Messungen von Gleichspannung mit einem Direkteingang
von bis zu 100 V. Die Eingangssignale werden über einen Federzug-Klemmenblock mit dem
Modul verbunden, der eine schnelle und sichere, vibrationsfeste Verbindung ermöglicht. Die
Isolation von 300 V gegen Erde und zwischen den Kanälen gewährleistet einen sicheren
und zuverlässigen Betrieb. Das U8552 misst Temperaturen mithilfe von Thermoelementen
der Typen K, J, E, T, N, R, S, B und C und erfasst Feuchtigkeit, wodurch es zur idealen Wahl
für unterschiedliche thermische Analyseaufgaben und eine umfassende
Umweltüberwachung in Forschungs- und Industrieanwendungen wird. Jeder Kanal kann
individuell konfiguriert werden, sodass Benutzer die volle Flexibilität haben, das System
exakt an ihre spezifischen Prüfanforderungen anzupassen.
Mit einem schnellen Aktualisierungsintervall von 10 ms (bei Verwendung von bis zu 15
Kanälen) und einer 16-Bit-A/D-Auflösung ermöglicht das U8552 hochpräzise
Datenerfassung. Bei Verwendung von mehr als 15 Kanälen beträgt das maximale
Aktualisierungsintervall 20 ms. Das Modul bietet neun Messbereiche von ±10 mV bis ±100 V
und gewährleistet dabei genaue Messungen in einer Vielzahl von Anwendungen. Zur
Messung von 4-20-mA-Signalen kann ein 250-?-Shunt-Widerstand mit dem 1-5-V-Bereich
verwendet werden, was die Vielseitigkeit des Moduls noch weiter erhöht.
- Unterstützt Thermoelemente
- 10 ms Aktualisierungsintervall bei max. 15 Kanäle, 20 ms bei mehr Kanälen
- A/D-Auflösung: 16 Bit
- Spannung: 9 Messbereiche, von ±10 mV bis ±100 V sowie für 4-20-mA-Signale
Typische Anwendungen:- Analyse von Temperaturschwankungen in EV-Komponenten oder Motoren
- Messung von Luftfeuchtigkeit und Temperatur in Laboren oder Lagerstätten
- Überwachung von Spannungsfluktuationen und Temperaturentwicklung in Maschinen
Detaillierte Produktübersicht:Das U8552 Spannungs-/Temperaturmodul ist ein 15-Kanal-Steckmodul für die DatenloggerSerie LR8450. Bis zu vier U8552-Module können an einen einzelnen Datenlogger vom Typ
LR8450 oder LR8450-01 angeschlossen werden, wodurch die Datenerfassung von bis zu
120 Kanälen mit einem einzigen Gerät ermöglicht wird.
Dieses Modul ermöglicht präzise Messungen von Gleichspannung mit einem Direkteingang
von bis zu 100 V. Die Eingangssignale werden über einen Federzug-Klemmenblock mit dem
Modul verbunden, der eine schnelle und sichere, vibrationsfeste Verbindung ermöglicht. Die
Isolation von 300 V gegen Erde und zwischen den Kanälen gewährleistet einen sicheren
und zuverlässigen Betrieb. Das U8552 misst Temperaturen mithilfe von Thermoelementen
der Typen K, J, E, T, N, R, S, B und C und erfasst Feuchtigkeit, wodurch es zur idealen Wahl
für unterschiedliche thermische Analyseaufgaben und eine umfassende
Umweltüberwachung in Forschungs- und Industrieanwendungen wird. Jeder Kanal kann
individuell konfiguriert werden, sodass Benutzer die volle Flexibilität haben, das System
exakt an ihre spezifischen Prüfanforderungen anzupassen.
Mit einem schnellen Aktualisierungsintervall von 10 ms (bei Verwendung von bis zu 15
Kanälen) und einer 16-Bit-A/D-Auflösung ermöglicht das U8552 hochpräzise
Datenerfassung. Bei Verwendung von mehr als 15 Kanälen beträgt das maximale
Aktualisierungsintervall 20 ms. Das Modul bietet neun Messbereiche von ±10 mV bis ±100 V
und gewährleistet dabei genaue Messungen in einer Vielzahl von Anwendungen. Zur
Messung von 4-20-mA-Signalen kann ein 250-?-Shunt-Widerstand mit dem 1-5-V-Bereich
verwendet werden, was die Vielseitigkeit des Moduls noch weiter erhöht.
Lieferumfang
- U8552
- Bedienungsanleitung
