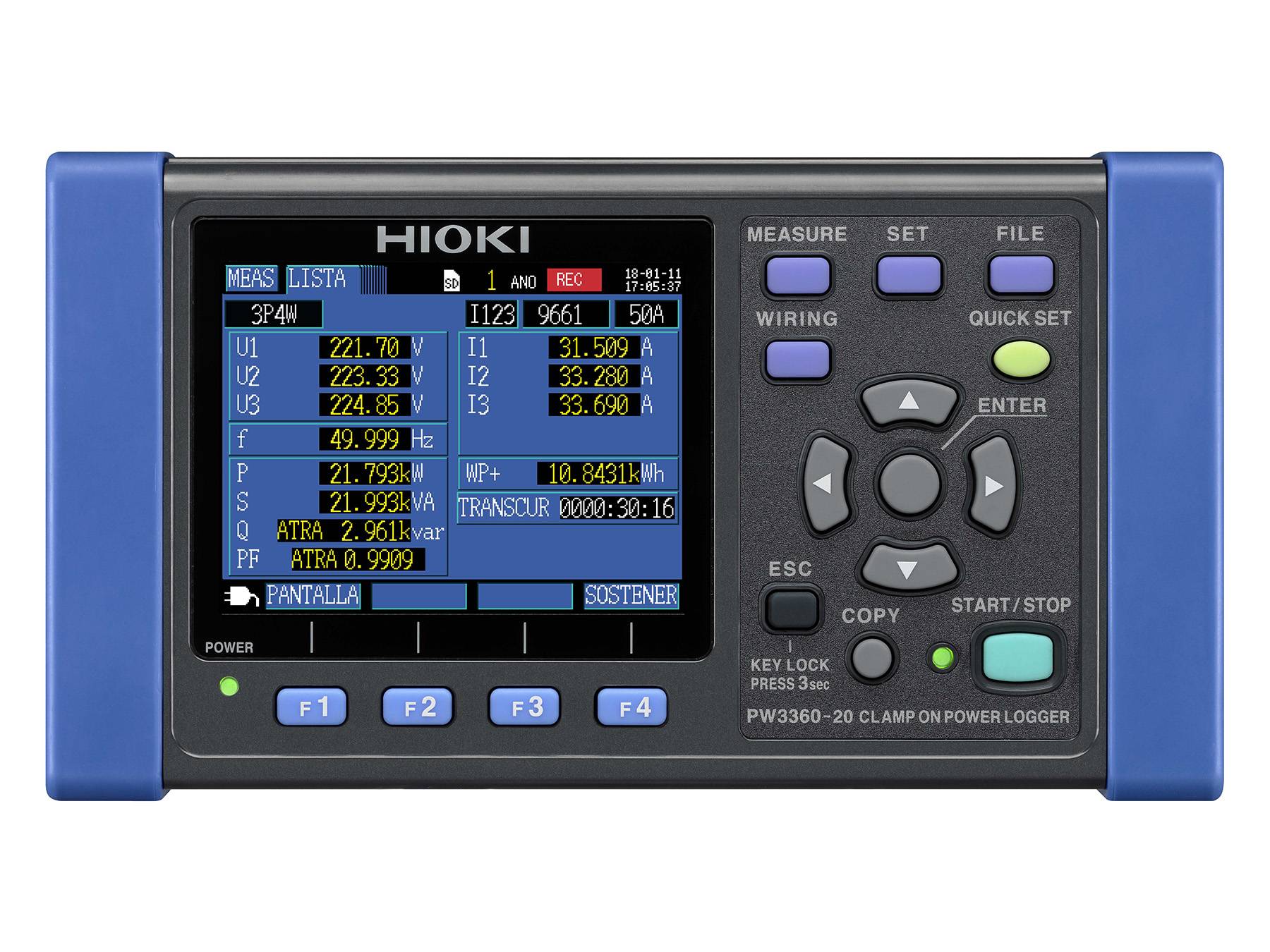

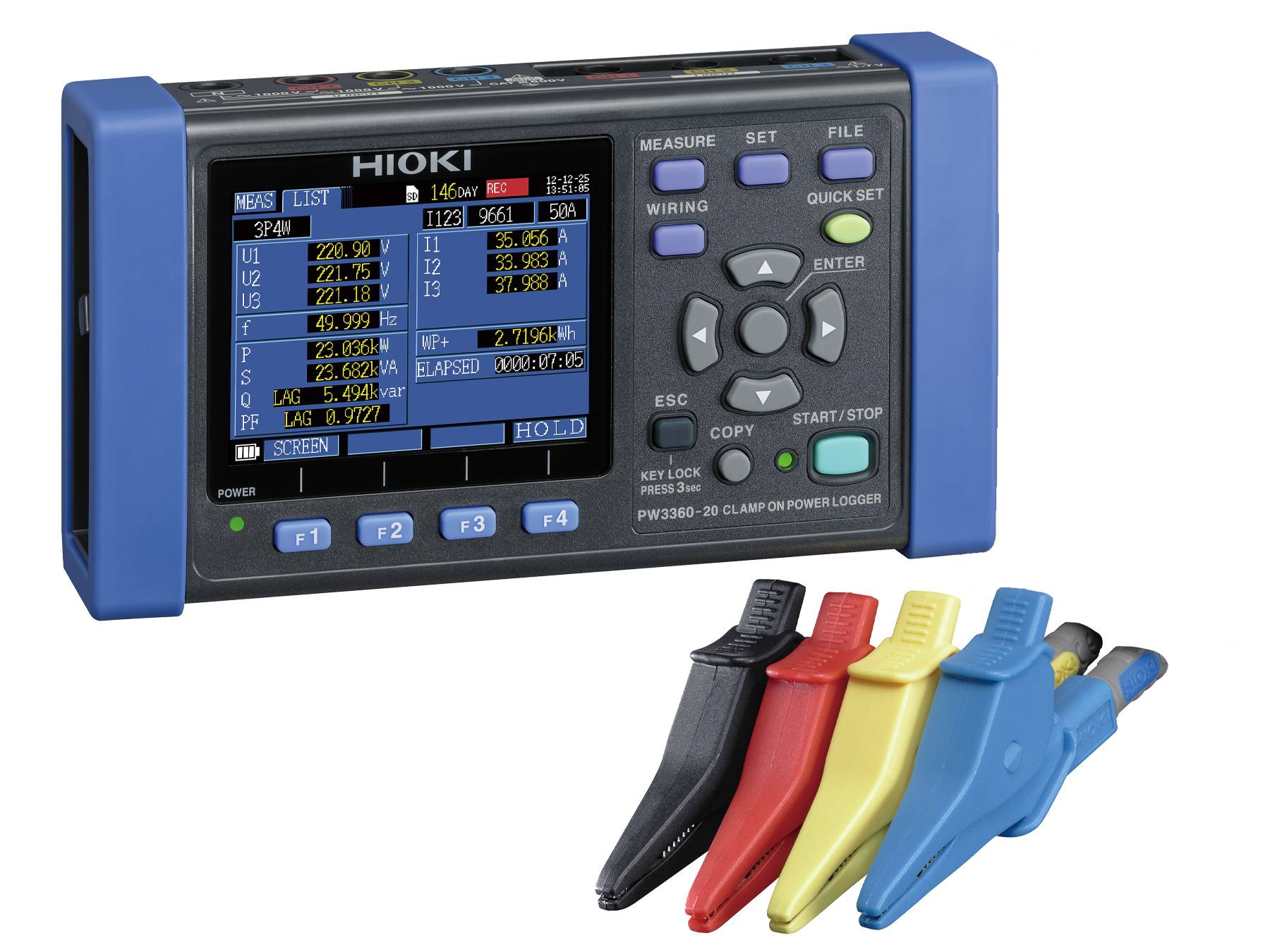

Hioki PW3360-20 - Kompakter Dreiphasen-Energielogger

Tragbarer Energie-Logger für dreiphasige 4-Leiter-Systeme, 600 V Spannungsbereich, Strommessung mit externen Sensoren, Strombereiche von 50 mA bis 5 kA, Frequenzbereich 40 bis 70 Hz, mit SD-Kartenslot, LAN- und USB


Typische Anwendungen- Optimierung der Energieeffizienz
- Langzeitüberwachung des Energieverbrauchs
- Diagnose und Prüfung elektrischer Anlagen
- Energieaudits
Detaillierte Produktübersicht:
Der HIOKI PW3360-20 ist ein tragbarer, dreiphasiger Energie-Logger für Spannungen von
90 bis 780 V AC bei 50/60 Hz. Er unterstützt Messungen von einphasigen 2-Leiter- bis hin
zu dreiphasigen 4-Leiter-Systemen und eignet sich damit für den Einsatz in
Industrieanlagen, Bürogebäuden und Wohnhäusern. Der integrierte SD-Kartenslot
unterstützt Speicherkarten bis 8 GB und macht das Gerät geeignet für stand-alone
Langzeitmessungen von Energieverbrauch und Leistungsbedarf.

Der Logger liefert präzise Messwerte mit einer Grundgenauigkeit von ±0,4 % bei der
Wirkleistungsmessung (ohne Berücksichtigung der Sensorabweichung). Diese Genauigkeit
ermöglicht eine verlässliche Bewertung des Energieverbrauchs und unterstützt dabei,
Energieverluste zu erkennen und die Effizienz zu verbessern.

Für Messungen benötigt der PW3360-20 AC-Stromsensoren mit BNC-Anschluss.
Diese Stromsensoren sind nicht im Lieferumfang des Loggers enthalten und müssen
separat bestellt werden.

Mit dem passenden AC-Stromsensor deckt der PW3360-20 Messbereiche von kleinen
Strömen bis in den Kiloampere-Bereich ab und kann so an die jeweilige Anwendung
angepasst werden.

Der PW3360-20 unterstützt sowohl die Aufzeichnung von Lastströmen als auch von
Leckströmen. Er ermöglicht damit die Analyse des Energieverbrauchs ebenso wie die
Überwachung sicherheitsrelevanter Ableitströme. Die Laststromaufzeichnung erlaubt es, den
Energiebedarf von Maschinen, Verteilungen oder ganzen Anlagen zu erfassen und
ineffiziente Verbraucher zu identifizieren. Die Leckstromaufzeichnung dient dem Nachweis
ungewollter Ströme, die auf Isolationsschäden, fehlerhafte Verdrahtung oder alternde
Betriebsmittel hinweisen können. Durch die Überwachung von Leckströmen lassen sich
elektrische Gefahren vermeiden, Brandrisiken reduzieren und die Einhaltung von
Sicherheitsnormen sicherstellen. Mit dieser Doppelfunktion hilft der PW3360-20, unnötige
Energieverluste und potenzielle Störungen frühzeitig zu erkennen und so die Zuverlässigkeit
und Sicherheit elektrischer Systeme zu erhöhen.

Zum Lieferumfang gehört der Netzadapter Z1006, der den Betrieb direkt über eine
Steckdose ermöglicht. Steht kein Netzanschluss zur Verfügung, ist der Betrieb wahlweise
mit dem optionalen Akkupack PW9002 oder dem optionalen Spannungsversorgungsmodul
PW9003 möglich. Das PW9002 wird auf der Rückseite des Geräts montiert und ermöglicht
bis zu 6 Stunden Laufzeit. Das PW9003 wird separat an die zu messende Leitung
angeschlossen und versorgt das Gerät direkt aus dieser. So ist ein kontinuierlicher Betrieb
gewährleistet, solange die Leitung unter Spannung steht. Diese flexiblen Optionen
gewährleisten einen zuverlässigen Einsatz sowohl in stationären Installationen als auch bei
mobilen Anwendungen im Feld.

Dieser Energielogger bietet Energieberatern, Facility Managern und Servicetechnikern eine
zuverlässige und sichere Lösung für die Energieüberwachung. Dank seiner kompakten
Bauform lässt er sich auch in beengten Umgebungen wie Schalttafeln oder Anschlusskästen
problemlos installieren. Über die LAN-Schnittstelle ist eine Echtzeitüberwachung möglich,
zudem kann das Gerät mit der kostenlosen PC-Software HIOKI GENNECT One verbunden werden zur kontinuierlichen Energieüberwachung. Ob für einmalige Energieaudits oder für
eine dauerhafte Überwachung – der PW3360-20 liefert präzise Daten, die zur Senkung des
Energieverbrauchs und zur Steigerung der Betriebseffizienz beitragen.

Für Anwendungen, die zusätzlich eine Oberschwingungsanalyse erfordern, steht mit dem
Modell PW3360-21 eine erweiterte Gerätevariante zur Verfügung.
