Hioki PD3129-10 - Kontaktloser Phasen- und Drehfeldprüfer für Drehstromsysteme

Drehrichtungsprüfer mit kontaktlosen Spannungsklemmen zur Prüfung der Phasenfolge und aktiven Leiter in Drehstromsystemen, geeignet für isolierte Leiter mit 7 bis 40 mm Durchmesser, CAT IV 600 V, CAT III 1000 V



Typische Anwendungen


Installation und Wartung an Hausanschlüssen und Hauptzuleitungen
Prüfung der Phasenfolge in Industrieschalttafeln und großen Verteilungen
Inbetriebnahme von Schwermaschinen, Motoren und Industrieanlagen
Fehlersuche bei Verdrahtungsfehlern und Versorgungsproblemen in Versorgungsund Industrieumgebungen

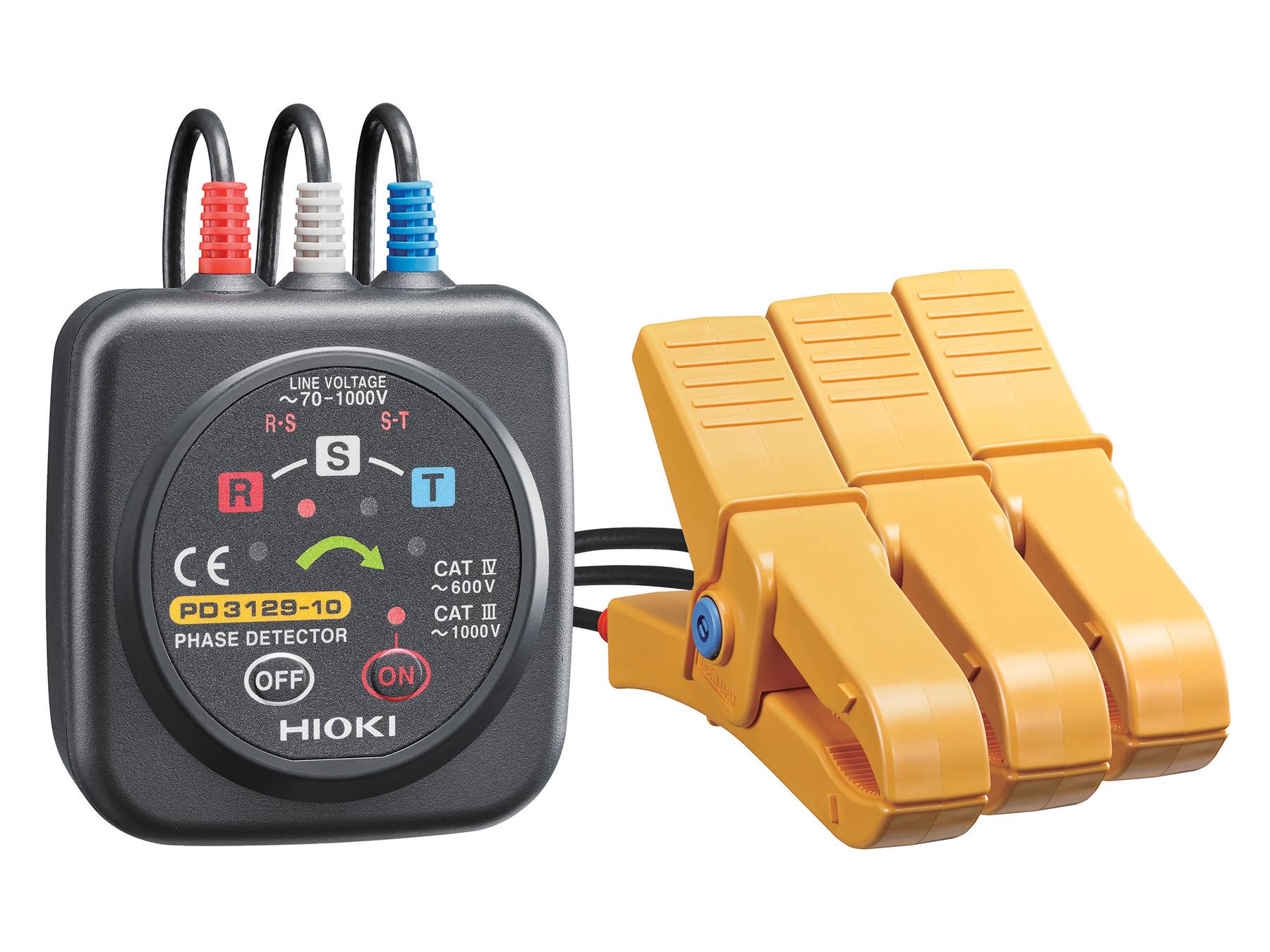

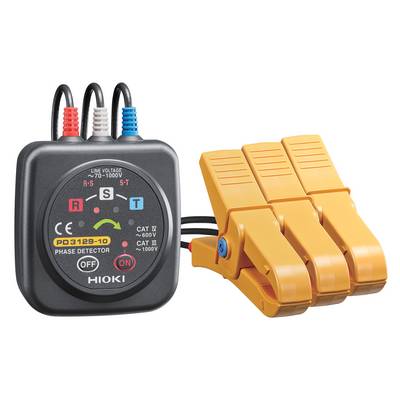

Detaillierte ProduktübersichtDer PD3129-10 ist ein kontaktloser digitaler Phasen- und Drehfeldprüfer für die Prüfung der
Phasenfolge und zur Erkennung aktiver Leiter in Drehstromsystemen. In vielen 3-PhasenAnwendungen wird er auch als Drehrichtungsprüfer oder Drehfeldrichtungsanzeiger
bezeichnet. Dank seiner kontaktlosen Spannungsklemmen ermöglicht das Gerät die
Messung direkt an isolierten Leitern, ohne dass spannungsführende Teile freigelegt oder
Leitungen abisoliert werden müssen. Dadurch erfolgen Prüfungen schneller und sicherer
und sind auch in Situationen möglich, in denen ansonsten höhere Fachkenntnisse oder
zusätzliche Schutzmaßnahmen erforderlich wären.

Die Klemmen sind für Leiterdurchmesser von 7 mm bis 40 mm ausgelegt. Mit seiner
Einstufung in CAT IV 600 V / CAT III 1000 V eignet sich der PD3129-10 besonders für
Industrie- und Versorgungsanwendungen, bei denen dickere Kabel und höhere
Installationskategorien üblich sind. Im Gegensatz dazu ist das Schwestermodell PD3129 mit
kleineren Klemmen und der Einstufung CAT III 600 V auf Wohngebäude und kleinere
Gewerbeanlagen ausgerichtet.

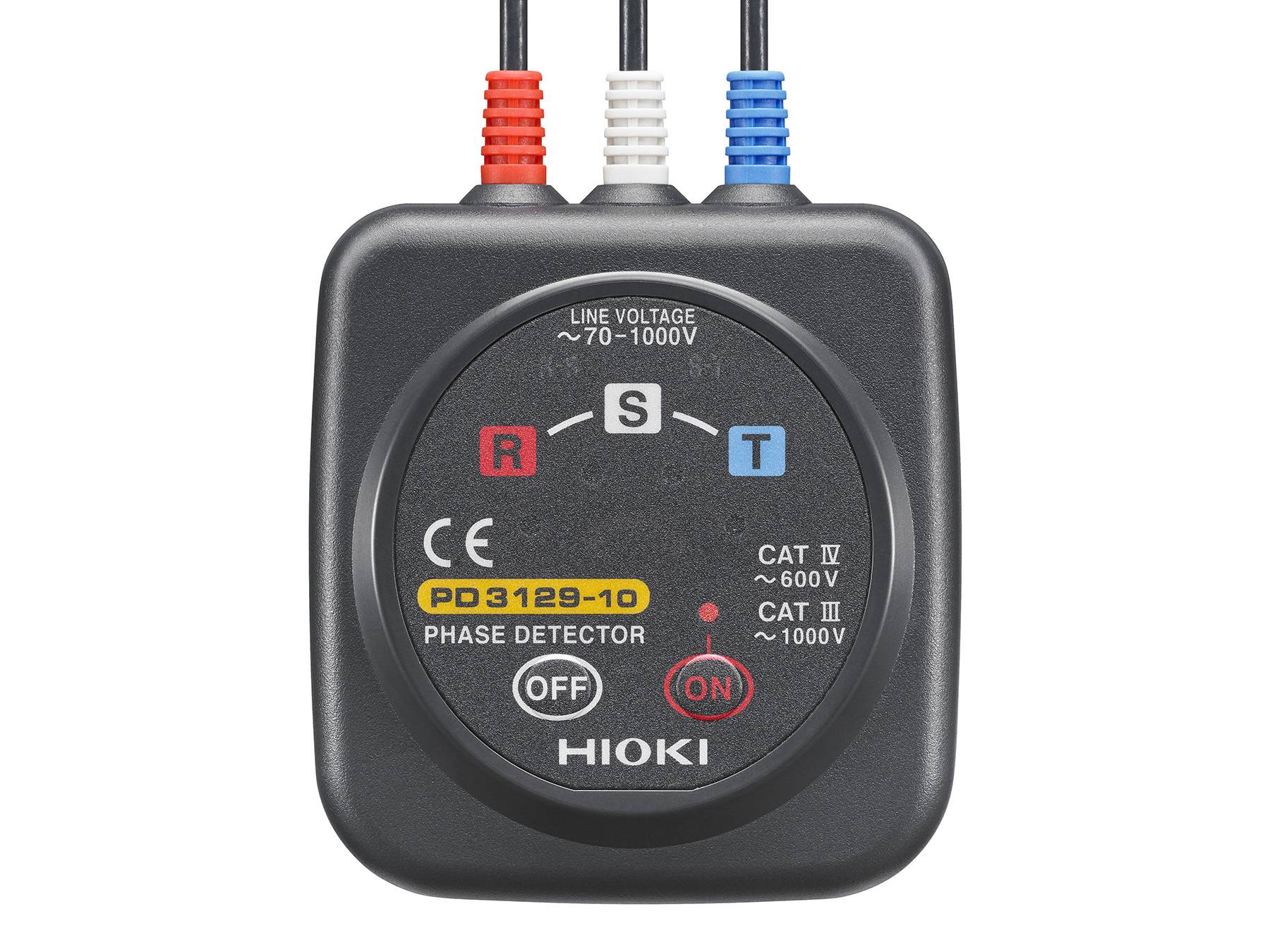

Visuelle und akustische Anzeige der Phasenfolge
Zwei Kontrollleuchten bestätigen, dass die R-, S- und T-Klemmen korrekt mit
spannungsführenden Leitern verbunden sind. Sobald alle drei Phasen angeschlossen sind,
zeigt der PD3129-10 an, ob die Phasenfolge R–S–T korrekt oder vertauscht ist. Bei
korrekter Reihenfolge leuchtet ein grüner Pfeil, vier rote LEDs laufen im Kreis, und im
Sekundentakt ertönt ein kurzer Piepton. Bei falscher Phasenfolge ertönt hingegen ein
Dauerton, während Pfeil und Lauflicht ausgeschaltet bleiben.

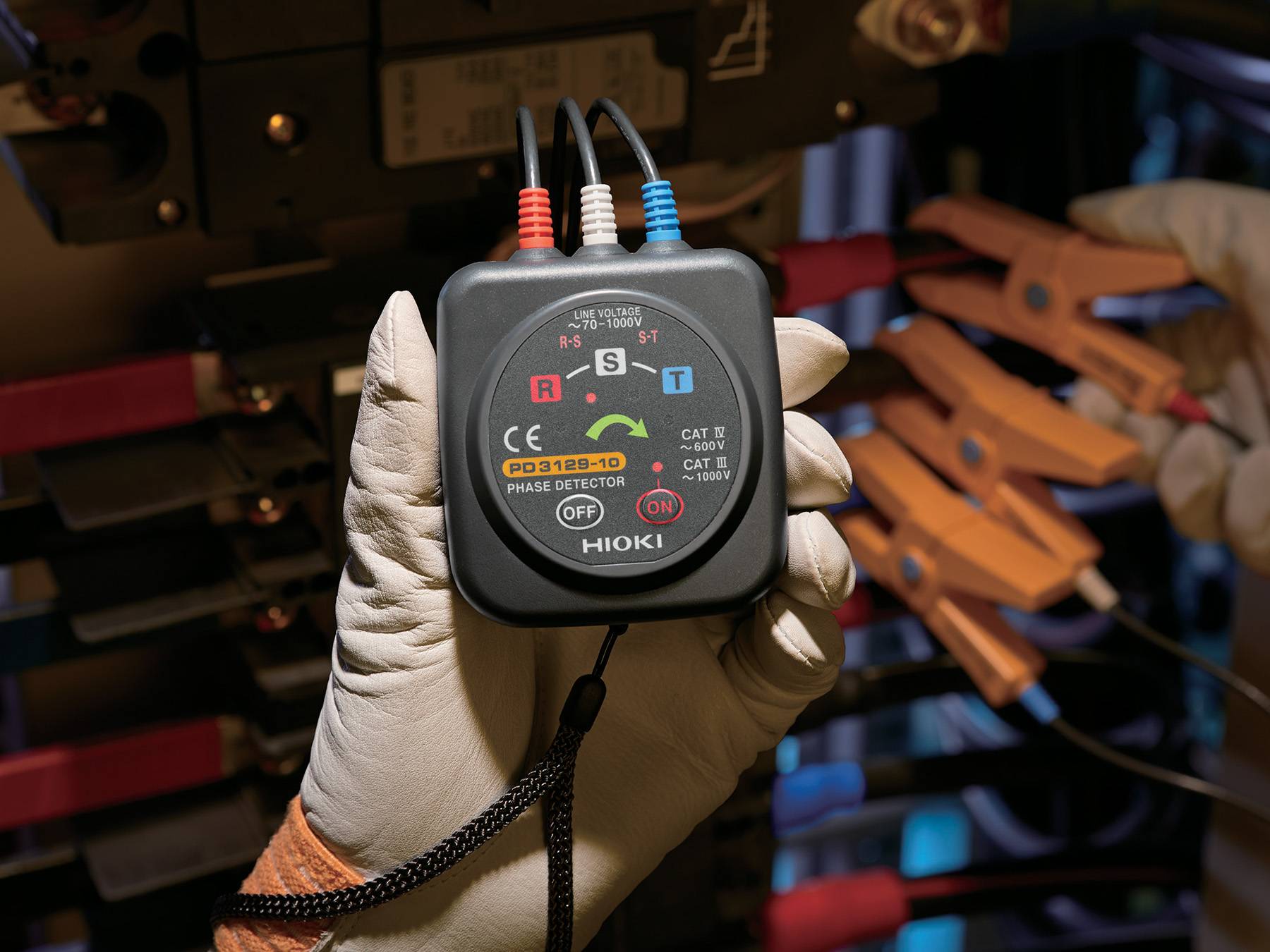

Für den freihändigen Betrieb lässt sich der PD3129-10 dank eingebauter Magnete bequem
an Verteiler- oder Schaltschranktüren befestigen. Mit ca. 200 Stunden Dauerbetrieb aus
zwei AA-Batterien ist er ein praktisches Werkzeug für Elektriker und Servicetechniker.

Made in Japan
Der PD3129-10 wurde in Japan im firmeneigenen Entwicklungszentrum von HIOKI
entwickelt und wird auch in Japan in den eigenen Werken gefertigt, um höchste Präzision,
Zuverlässigkeit und dauerhafte Präzision sicherzustellen.
