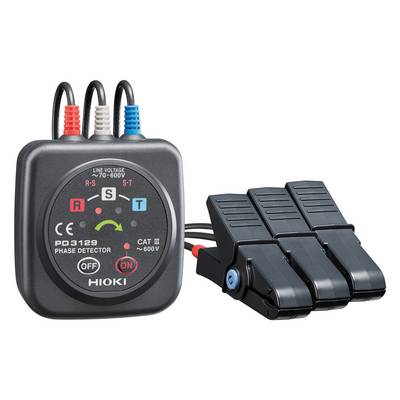

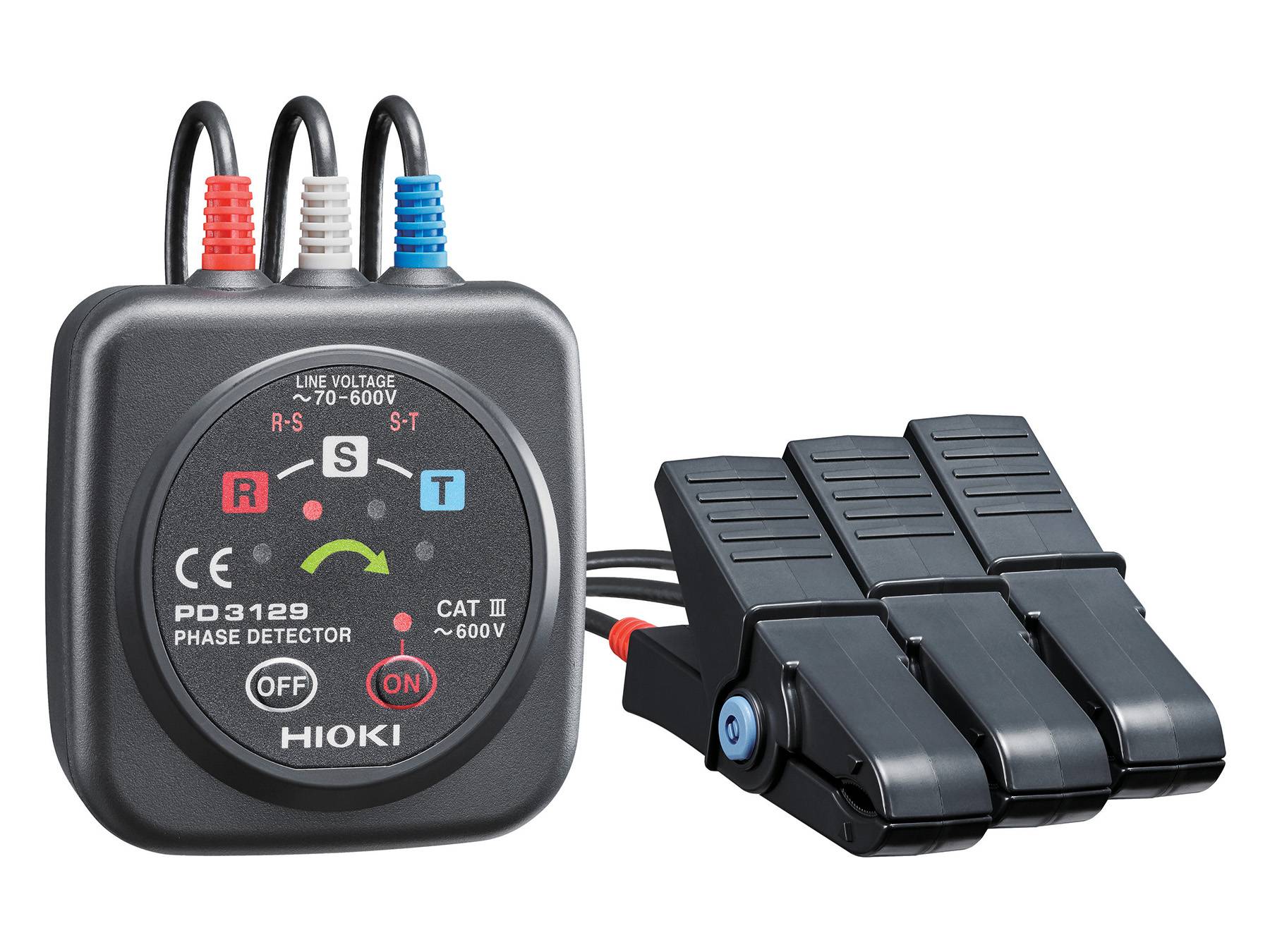

Hioki PD3129 - Kontaktloser Drehrichtungsprüfer für Drehstromsysteme

Phasenfolgetester mit kontaktlosen Spannungsklemmen zur Prüfung von Phasenfolge und aktiven Leitungen in Drehstromnetzen, für isolierte Leiter von 2,4 mm bis 17 mm Durchmesser, CAT III 600 V




Typische Anwendungen

- Installation und Wartung von Drehstrominstallationen
- Fehlersuche bei falscher Phasenfolge oder Verdrahtungsfehlern
- Inbetriebnahme von Motoren, Maschinen und Verteilungen
- Spannungsprüfungen in Unterverteilungen und fest installierten Verbrauchern

Detaillierte Produktübersicht



Der PD3129 ist ein kontaktloser digitaler Drehrichtungsprüfer für die Prüfung der
Phasenfolge und die Erkennung aktiver Leiter in Drehstromsystemen. In vielen
Anwendungen wird er auch als Phasenfolgetester oder Drehfeldanzeiger bezeichnet. Dank
seiner kontaktlosen Klemmen können Messungen direkt an isolierten Leitern erfolgen, ohne
dass Kabel abisoliert oder spannungsführende Teile freigelegt werden müssen. Das macht
Prüfungen schneller, sicherer und ermöglicht sie auch in Situationen, in denen direkter
elektrischer Kontakt normalerweise höhere Qualifikationen oder zusätzliche
Schutzmaßnahmen erfordern würde.

Für kleinere Leiter, CAT III geprüft
Die Klemmen sind für Leiterdurchmesser von 2,4 mm bis 17 mm ausgelegt. Mit seiner
Einstufung in CAT III 600 V eignet sich der PD3129 besonders für Wohngebäude und
kleinere Gewerbeanlagen – einschließlich Arbeiten an Unterverteilungen, Schaltanlagen,
Leitungsschutzschaltern und fest installierten Verbrauchern. Im Gegensatz dazu ist das
Schwestermodell PD3129-10 mit größeren Klemmen und der Einstufung CAT IV 600 V /
CAT III 1000 V für industrielle Umgebungen mit dickeren Leitungen vorgesehen.

Sind alle drei Phasen angeschlossen, zeigt der PD3129 an, ob die Phasenfolge R–S–T
korrekt oder vertauscht ist. Bei korrekter Reihenfolge leuchtet ein grüner Pfeil auf, vier rote
LEDs laufen im Kreis, und ein kurzer Signalton ertönt im Sekundentakt. Bei vertauschter
Reihenfolge ertönt ein Dauerton, während der grüne Pfeil und die rotierenden LEDs dunkel
bleiben.

Praktisch im Alltagseinsatz

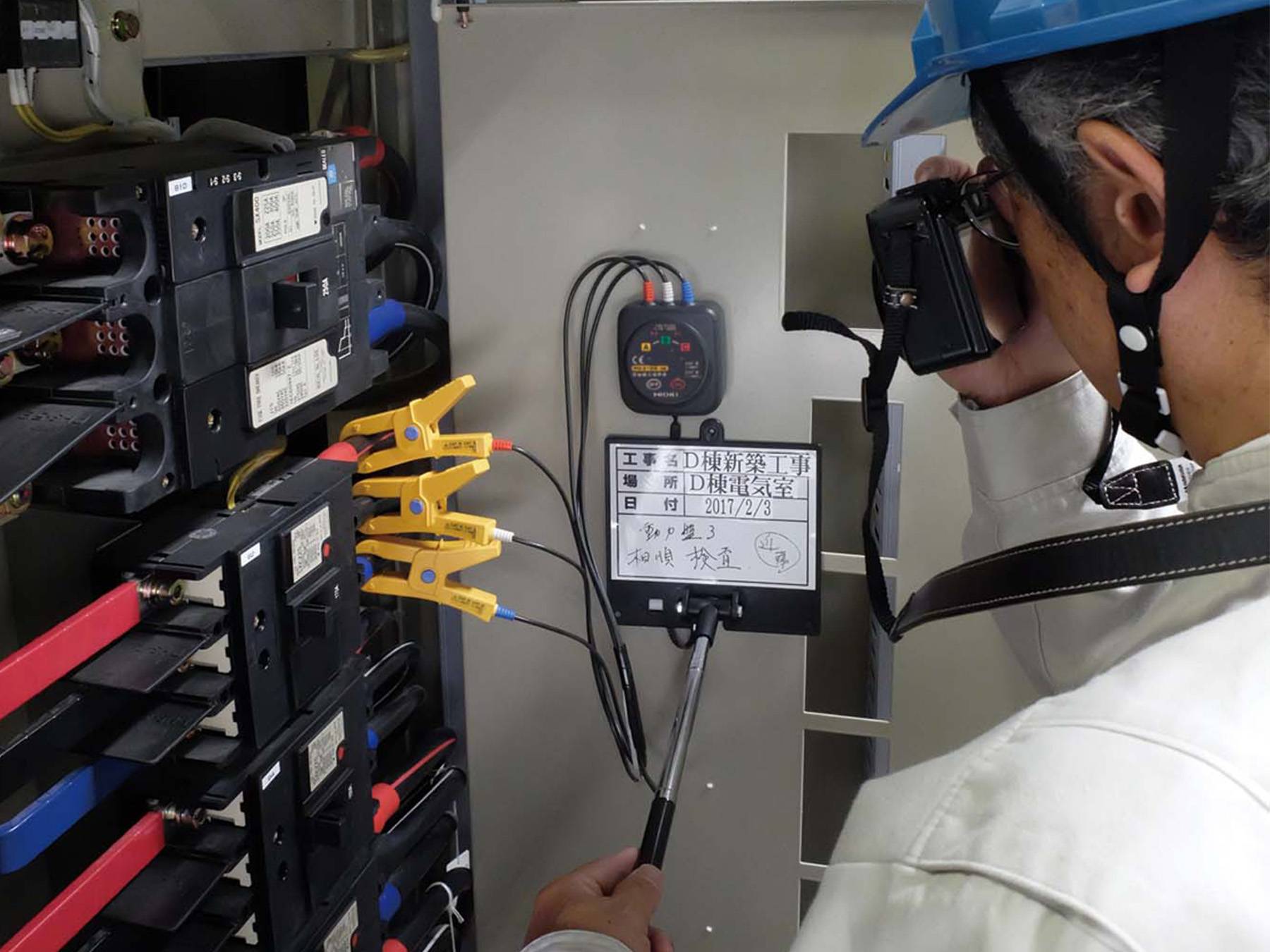

Für freihändiges Arbeiten kann der PD3129 mit den integrierten Magneten an
Schaltschranktüren oder Verteilern befestigt werden. Mit einer Betriebszeit von ca. 200
Stunden aus zwei AA-Batterien ist er ein zuverlässiges Werkzeug für Elektriker und
Servicetechniker.
Der PD3129 wurde in Japan entwickelt und wird auch in Japan in den firmeneigenen
Werken von HIOKI gefertigt, um höchste Präzision, Zuverlässigkeit und dauerhafte
Genauigkeit sicherzustellen.
