Hioki IM3570 - Impedanz-Analysator, 4 Hz bis 5 MHz

Impedanz-Analysator und LCR-Messgerät in einem, 4 Hz bis 5 MHz, Geschwindigkeit 0,5 ms, Grundgenauigkeit Z: ±0,08 %, θ: ±0,05°, garantierte Genauigkeit ab 1 mΩ, Vergleichsund BIN-Funktion, Schnittstellen: USB, LAN, RS-232C, GP-IB, Handler I/O

Typische Anwendungen
- Schnelle Prüfung von Kondensatoren, Induktivitäten, Widerständen und
Wickelbauteilen in Entwicklung und Produktion
- Präzise Messung niederohmiger Bauteile, beispielsweise Polymer-Kondensatoren,
mit hoher Wiederholgenauigkeit
- Frequenz- und Pegel-Sweeps zur Analyse von Filtern, Resonanzschaltungen und
piezoelektrischen Bauteilen
- Wareneingangsprüfung und automatisierte Gut/Schlecht-Bewertung passiver
Komponenten in der Fertigung


Detaillierte Produktübersicht

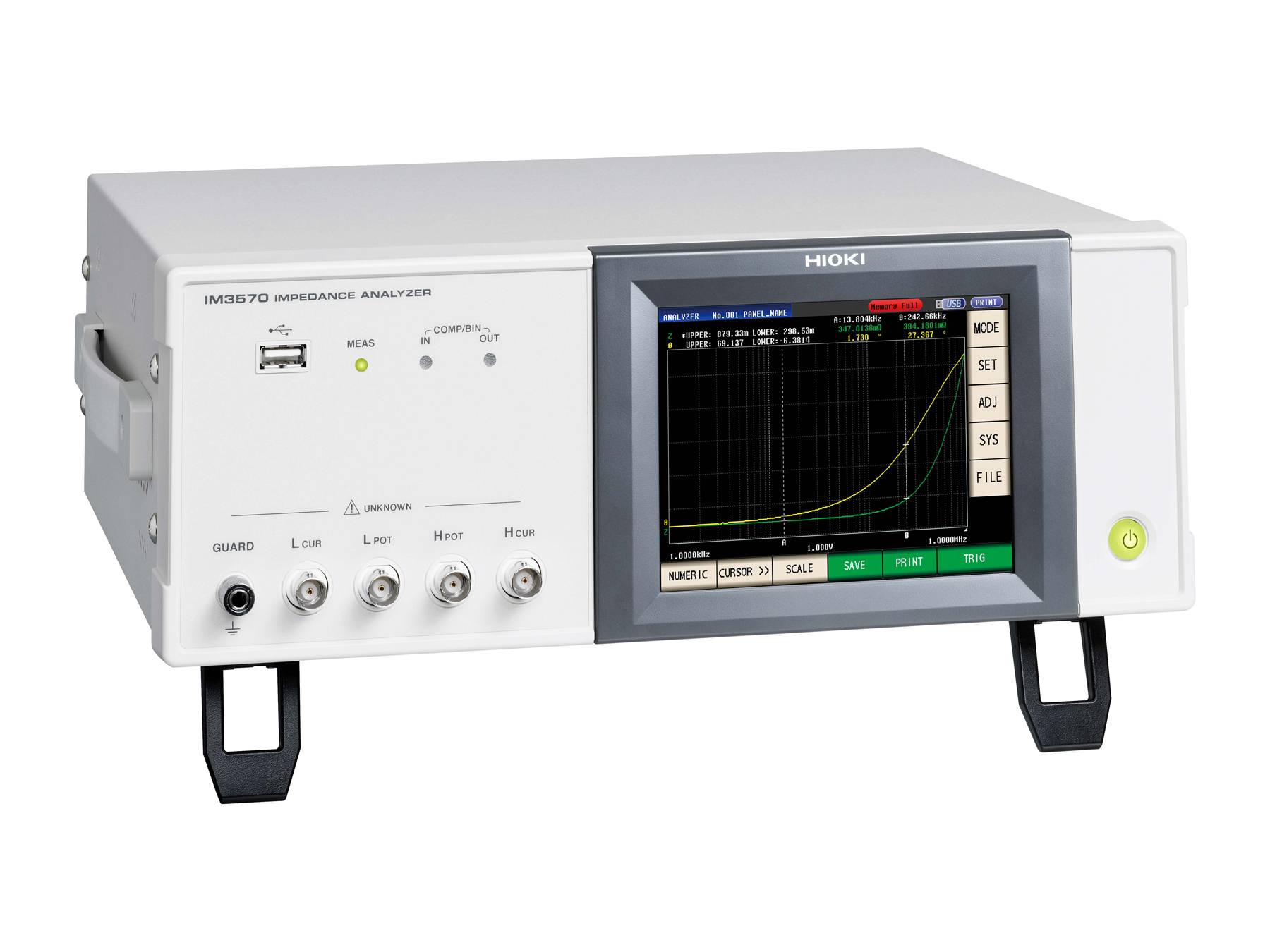

Der IM3570 von HIOKI kombiniert die hohe Messgeschwindigkeit eines LCR-Messgeräts mit
den erweiterten Analysefunktionen eines Impedanz-Analysators und deckt einen
Frequenzbereich von 4 Hz bis 5 MHz ab. Damit eignet er sich gleichermaßen für die schnelle
Prüfung passiver Bauelemente in der Produktion wie für präzise Analysen in der
Entwicklung. Bei 100 kHz erreicht das Gerät Messzeiten von nur 0,5 ms, bei 1 kHz sind es
1,5 ms. Mit einer Grundgenauigkeit von ±0,08 % für den Betrag der Impedanz (Z) und ±0,05°
für die Phase (θ) liefert der IM3570 zuverlässige und reproduzierbare Ergebnisse über einen
großen Messbereich von 1 mΩ bis 200 MΩ.

Vielseitig und einfach zu bedienen

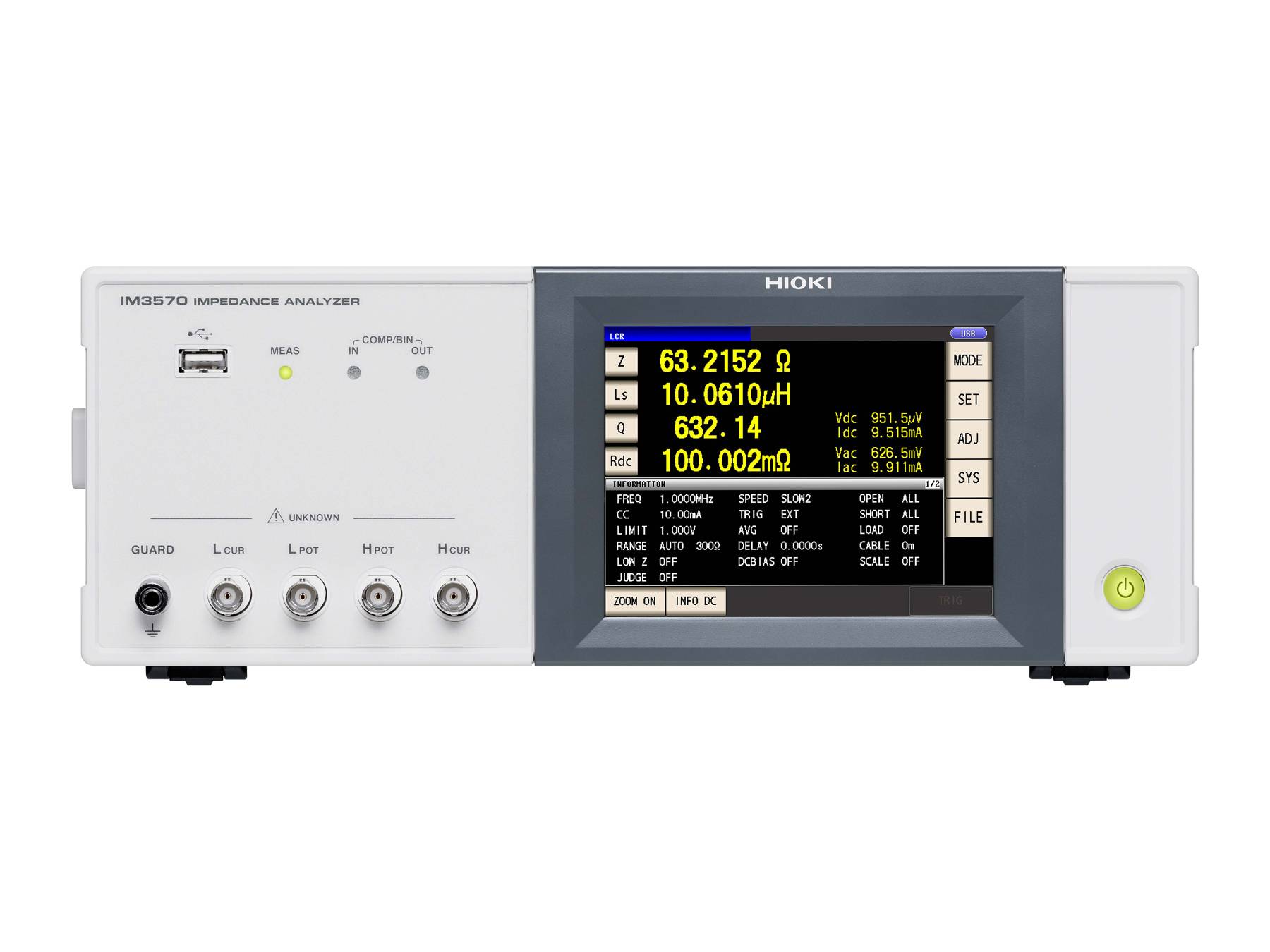

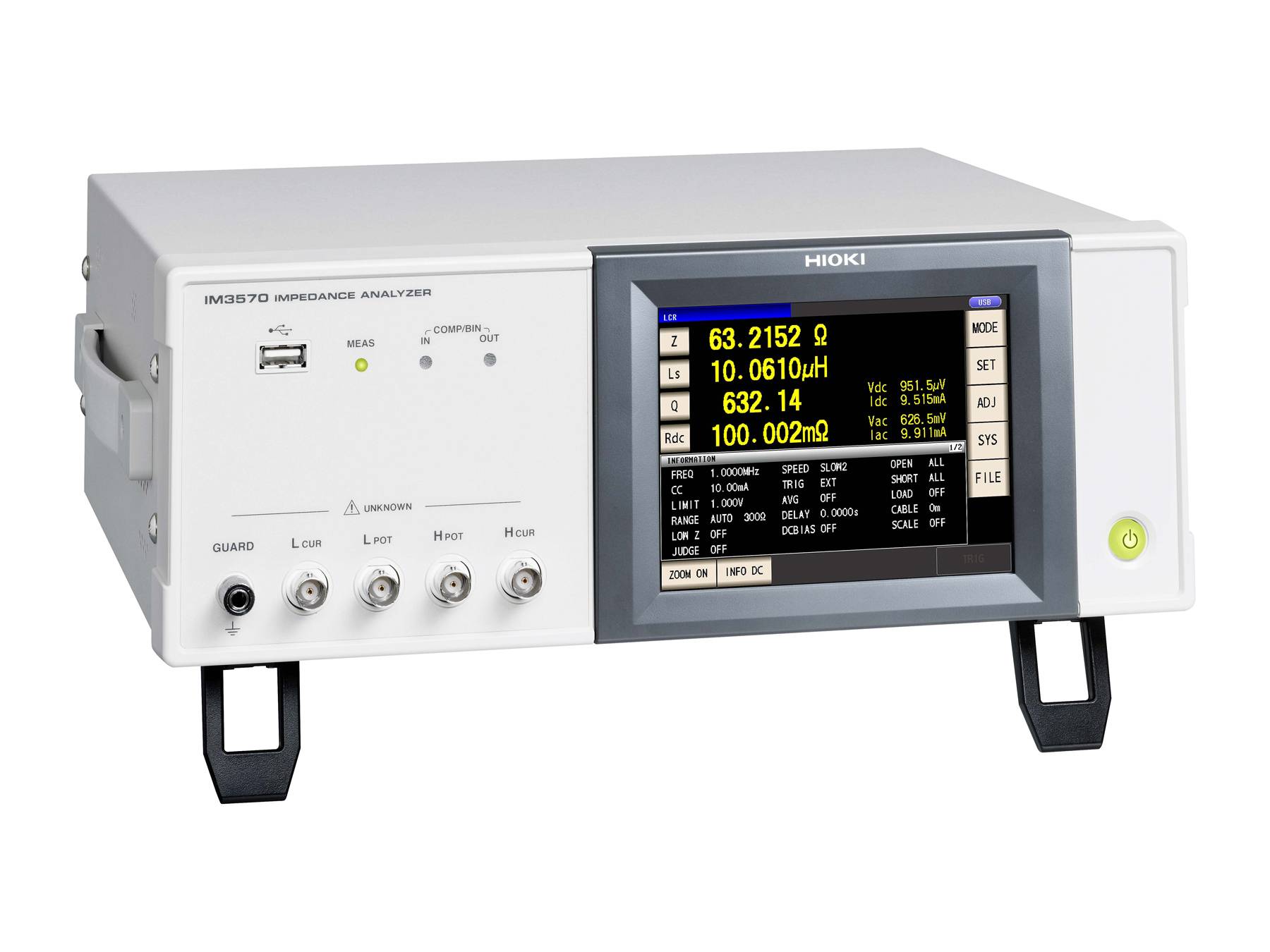

Der IM3570 bietet mehrere Messmodi, darunter einen LCR-Modus zur gleichzeitigen
Messung des Gleichstromwiderstands sowie Sweep- und Dauermessfunktionen. Vergleichsund BIN-Bewertung erleichtern automatisierte Gut/Schlecht-Prüfungen, während Frequenz- und Pegel-Sweeps zur Analyse von Filtern, Resonanzschaltungen oder piezoelektrischen
Bauelementen genutzt werden können. Das 5,7″ große Farb-Touchdisplay ermöglicht eine

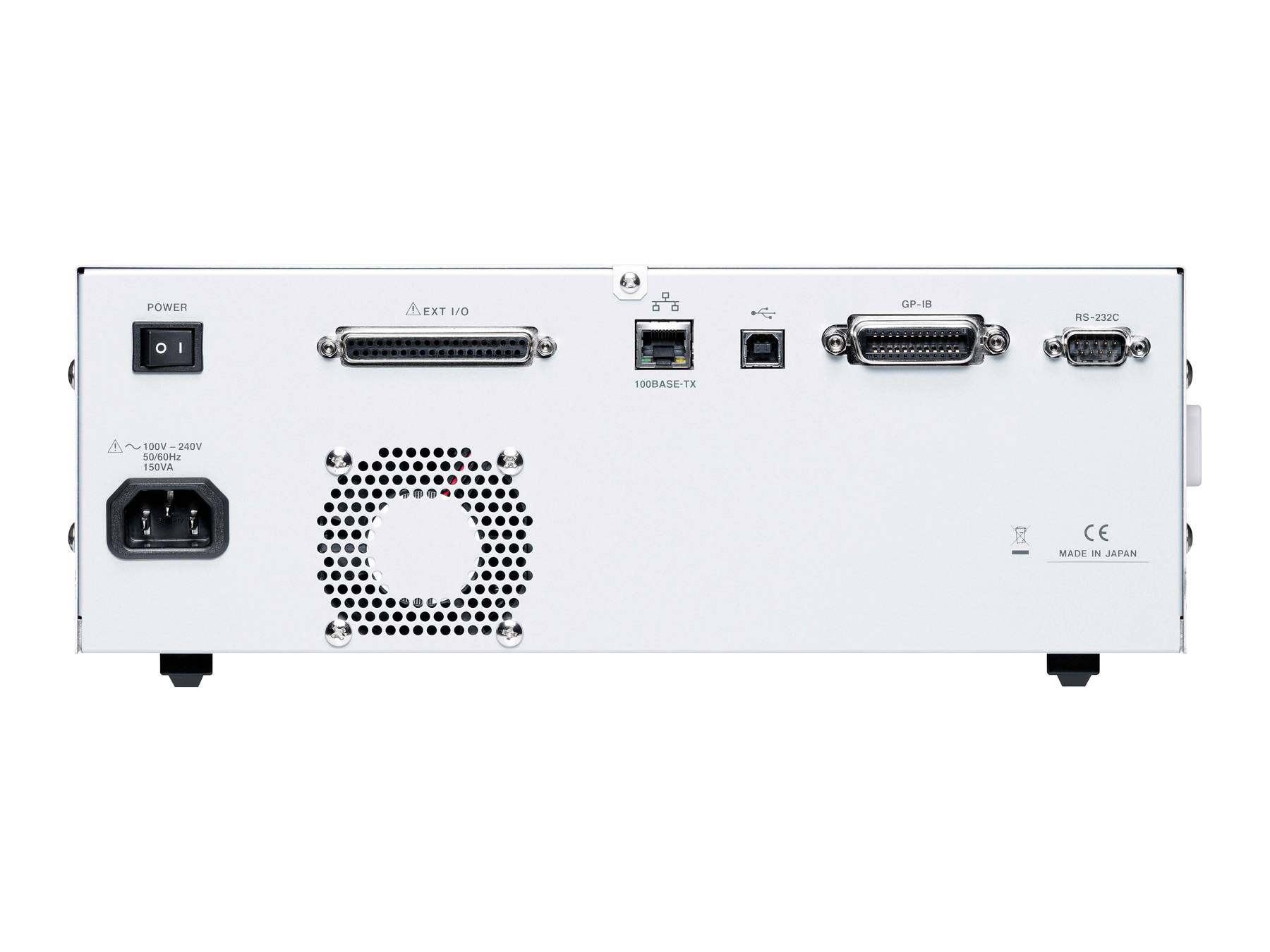

intuitive Bedienung und einfache Anpassung der Messbedingungen. Über USB, LAN, RS232C, GP-IB und Handler I/O lässt sich das Gerät problemlos in bestehende Prüfsysteme
integrieren.

Optionale Ersatzschaltbildanalyse
Für erweiterte Mess- und Analyseaufgaben ist die optionale IM9000-Firmware erhältlich. Sie
erweitert den IM3570 um die Möglichkeit, Messdaten automatisch mit Ersatzschaltbildern zu
modellieren und so frequenzabhängige Eigenschaften noch präziser zu bewerten. Die
IM9000 enthält fünf vordefinierte Ersatzschaltmodelle und wählt auf Wunsch selbstständig
das am besten passende Modell aus. Neben klassischen RLC-Schaltungen unterstützt sie
auch ein Vier-Element-Modell, das speziell für die Analyse piezoelektrischer Bauteile
entwickelt wurde.

Darüber hinaus können Ortskurven (Nyquist-Diagramme) und Admittanzkreise dargestellt
werden, was eine schnelle visuelle Bewertung der Messergebnisse ermöglicht. Die IM9000
muss gemeinsam mit dem IM3570 bestellt werden und kann nicht nachträglich installiert
werden. Anwender, die eine Ersatzschaltbildanalyse benötigen, sollten daher die
Produktvariante wählen, die beide Komponenten umfasst. Bei diesem Modell handelt es sich
um das Standardmodell, das die IM9000-Firmware nicht enthält.

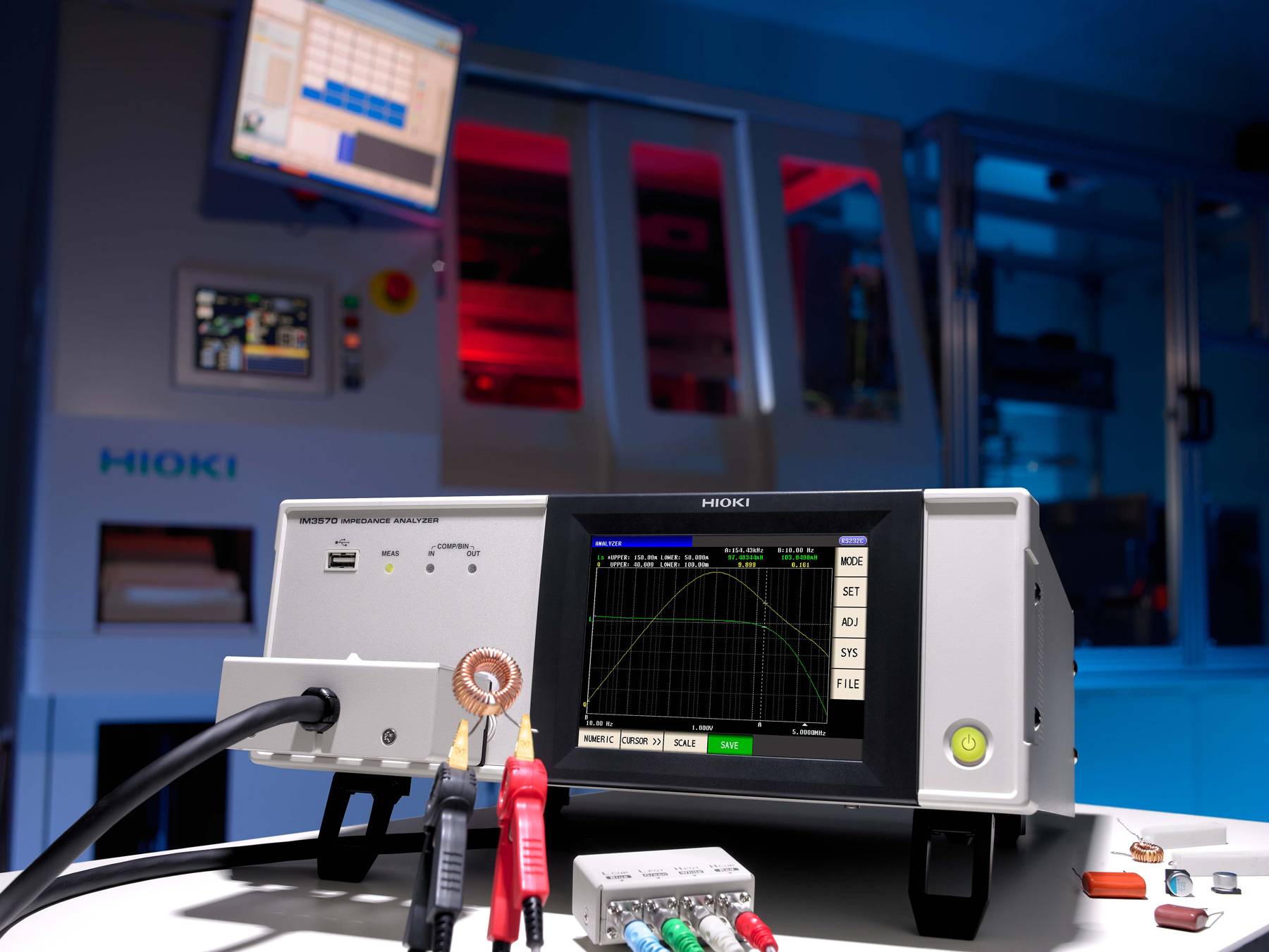

Prüfvorrichtungen für jede Anwendung
Eine große Auswahl an Testadaptern ermöglicht stabile und reproduzierbare
Messverbindungen für unterschiedlichste Prüflinge. Dazu zählen Kelvin-Klemmen für
Standardkomponenten, Vorrichtungen zum direkten Anschluss von bedrahteten Bauteilen
sowie Testspitzen für SMD-Bauteile. Diese Vielfalt an Zubehör macht den IM3570 zu einem
vielseitigen Messinstrument im Entwicklungslabor wie auch in automatisierten Fertigungslinien.
Entwickelt und gefertigt in Japan, steht der IM3570 für die hohe Zuverlässigkeit und
Langzeitstabilität, für die HIOKI seit Jahrzehnten bekannt ist. Seine Kombination aus
Präzision, Bedienkomfort und robuster Bauweise macht ihn zu einer langfristig verlässlichen
Lösung für Forschung, Entwicklung und Produktion.
