HIOKI RM3545A-1 - Präzisionsmessgerät für DC-Widerstände mit 13 Messbereichen von 1 mΩ bis 1200 MΩ

Hochpräzises DC-Widerstandsmessgerät, 13 Messbereiche von 1 mΩ bis 1200 MΩ, Grundgenauigkeit 0,045 %, Auflösung 1 nΩ, 6 1/2-stelliges Display, kompatibel mit Multiplexersystemen SW1001 / SW1002, fernsteuerbar über LAN, RS-232C und USB

Typische Anwendungen

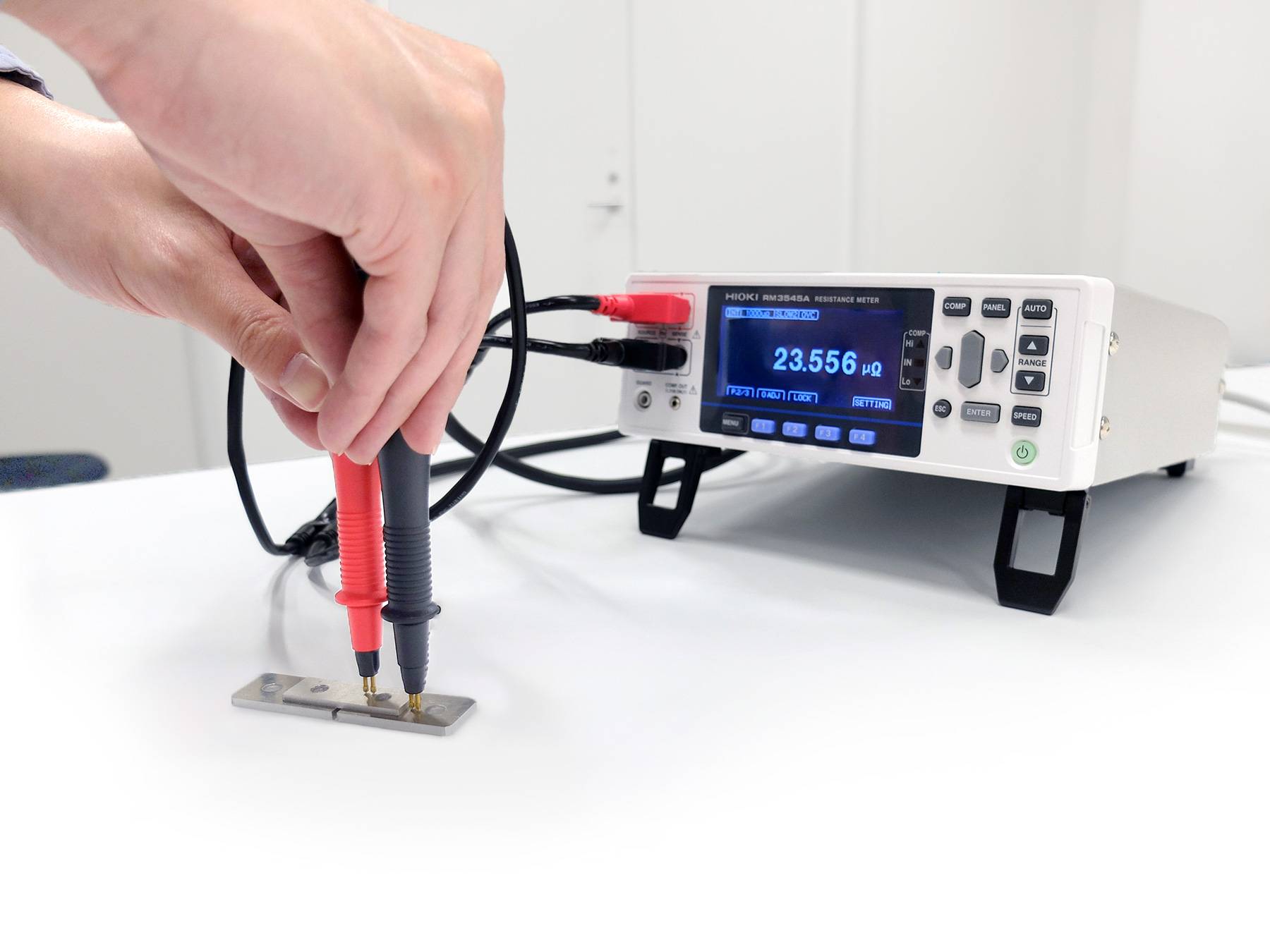

Prüfung von Busbar- (Sammelschienen-) und Schweißverbindungen in
Batteriemodulen
Messung des Wicklungswiderstands von Motoren und Transformatoren
Prüfung der Kontaktqualität von Ladeverbindern für Elektrofahrzeuge
Messung von Leiterbahnwiderständen auf Leiterplatten
Prüfung des Gleichstromwiderstands von Hochstromkomponenten




Detaillierte Produktübersicht
Das RM3545A-1 Widerstandsmessgerät ermöglicht hochpräzise
Gleichstromwiderstandsmessungen an Bauteilen und Baugruppen, bei denen bereits sehr
kleine Widerstandsänderungen die Leistung oder Sicherheit beeinflussen können. Mit seinen
13 Messbereichen von 1 mΩ bis 1200 MΩ und einem maximalen Prüfstrom von 1 A liefert es
stabile, genaue Messergebnisse für eine Vielzahl von Komponenten. Mit einem 6 1/2-
stelligen Display, einer Auflösung von 1 nΩ und einer Grundgenauigkeit von ±0,045 % vom
Messwert ±0,010 % vom Endwert liefert das RM3545A-1 sofort präzise Messergebnisse,
ohne Aufwärmzeit oder Nullpunktabgleich. Messzeiten ab 2,3 ms ermöglichen schnelle
Prüfabläufe und kurze Taktzeiten, was besonders vorteilhaft ist, wenn das Gerät in
automatisierte Testsysteme oder Produktionslinien integriert wird.

Das Gerät ist sowohl für Produktions- und Prüfumgebungen als auch für den Einsatz im
Labor geeignet. Es wird eingesetzt zur Prüfung von Busbar- (Sammelschienen-) und Schweißverbindungen
in Batteriemodulen, zur Messung des Wicklungswiderstands von Motoren und
Transformatoren, zur Prüfung der Kontaktqualität von Ladeverbindern für Elektrofahrzeuge,
zur Messung von Leiterbahnwiderständen auf Leiterplatten sowie zur Prüfung des
Gleichstromwiderstands von Hochstromkomponenten wie Sicherungen oder Shunt Widerständen. Die automatische Kontaktprüfung erkennt unzureichenden Messkontakt und
reduziert Fehler durch nicht saubere Kontaktierung.

Besondere Präzisionsfunktionen

Um die Genauigkeit der Messergebnisse auch bei Temperaturschwankungen zu
gewährleisten, verfügt das RM3545A-1 über eine Temperaturkompensationsfunktion (TC),
die gemessene Werte automatisch auf eine definierte Referenztemperatur bezieht. Diese
Funktion kompensiert den Einfluss von Materialeigenschaften wie dem
Temperaturkoeffizienten von Kupferleitern (ca. 0,4 % pro °C), der Widerstandswerte
temperaturabhängig verändert. Die Temperatur kann mit dem mitgelieferten Sensor Z2001
oder einem externen Thermometer mit passendem Analogausgang erfasst werden. Diese
Korrektur stellt einheitliche Bewertungsbedingungen zwischen Produktion und Endprüfung
sicher und ermöglicht eine präzise Qualitätskontrolle, beispielsweise bei der Messung von
Wicklungswiderständen.

An den Übergängen zwischen unterschiedlichen Metallen, beispielsweise an Messleitungen,
Prüfspitzen und dem Prüfling (DUT), entstehen thermische Spannungen, die das
Messergebnis beeinflussen können. Da Temperaturunterschiede nicht vollständig vermeidbar
sind, sorgt die Offsetspannungs-Kompensationsfunktion (OVC) für eine stabile Messung,
indem der Prüfstrom in beide Richtungen angelegt und das Mittel der Ergebnisse gebildet
wird.

Systemintegration und Schnittstellen
Das RM3545A-1 verfügt über zahlreiche Schnittstellen für die Integration in automatisierte
Prüfsysteme und Produktionsumgebungen. Zur Ausstattung gehören LAN, USB und RS232C für die direkte Kommunikation mit PCs und Steuerungen. Die EXT I/O-Schnittstelle
ermöglicht externe Trigger- und Pass/Fail-Steuerung. Ein D/A-Ausgang (0 V bis 1,5 V DC)
steht für analoge Ausgangssignale zur Überwachung oder Regelung zur Verfügung. Eine
Zusatzfunktion zeigt Kommunikationsbefehle und Rückmeldungen am unteren Rand des
Gerätedisplays an, vereinfacht das Debugging bei der Systemintegration und verkürzt die
Rüstzeit.

In Kombination mit dem Multiplexersystem SW1002 kann das RM3545A-1 auf bis zu 132
Kanäle erweitert werden und ermöglicht automatisierte Serienmessungen an mehreren
Prüflingen oder Messpunkten nach einmaligem Einrichten. Alternativ bietet das RM3545A-2
eine integrierte Multiplexer-Funktionalität. Das Gerät kann mit bis zu zwei
Multiplexereinheiten Z3003 ausgestattet werden, um bis zu 20 Prüflinge im 4-Leiter-Modus
mit einem einzigen Gerät zu messen.
