HIOKI 9465-11 - Gerade Pogo-Pin-Messleitungen für 4-Leiter-Widerstandsmessungen

4-Leiter-Messleitungen mit geraden, vergoldeten, federnd gelagerten Pogo-Pins (Ø 2,9 mm), Gesamtlänge 3,9 m (schwarz) und ca. 2,0 m (rot), für Gleichstrom-Widerstandsmessungen mit dem HIOKI RM3548-50




Detaillierte Produktübersicht

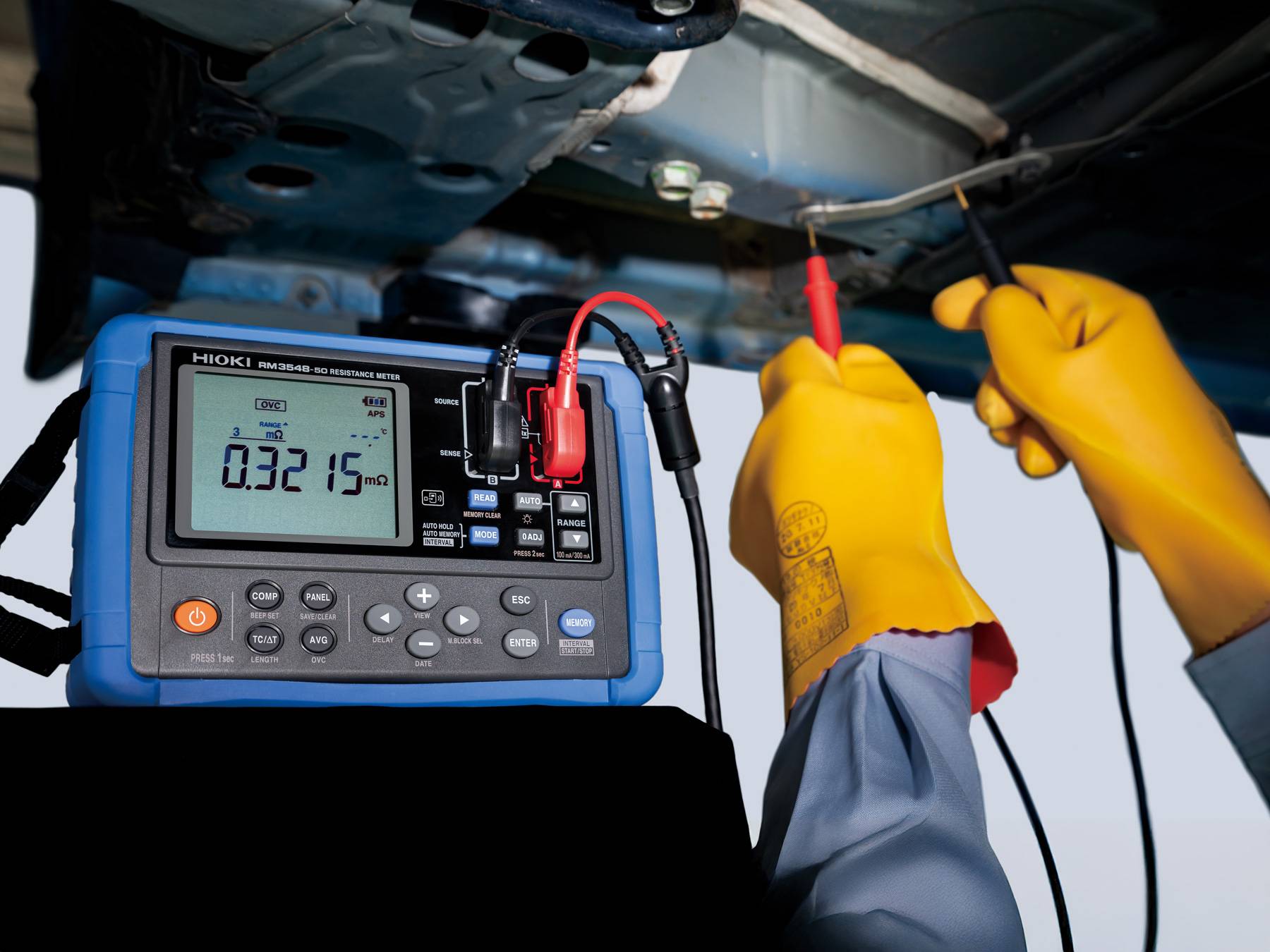

Die Messleitungen 9465-11 sind für präzise 4-Leiter-Gleichstrom-Widerstandsmessungen
mit den Widerstandsmessgeräten HIOKI RM3548 und RM3548-50 ausgelegt. Mit einer
Kabellänge von 3,9 m für die schwarze und ca. 2,0 m für die rote Leitung bieten sie einen
komfortablen Zugang zu weiter auseinanderliegenden Messpunkten.

Vom Gerätestecker aus verlaufen die rote und die schwarze Leitung zunächst über etwa
1,75 m gemeinsam, bevor sie sich verzweigen. Die rote Leitung reicht ca. 5 cm über den
Abzweig hinaus und endet in einem 18 cm langen Handgriff mit gerader Pogo-Pin-Spitze.
Die schwarze Leitung führt über ca. 2,0 m zu einem identischen Handgriff mit gerader PogoPin-Spitze. Diese asymmetrische Ausführung ermöglicht Messungen zwischen weiter
voneinander entfernten Messpunkten und gewährleistet gleichzeitig die mechanische
Stabilität des teilweise gemeinsam geführten Kabelabschnitts.

Im Unterschied zum L2140 Messleitungssatz, der eine Pogo-Pin-Spitze an der roten Leitung
und eine Krokodilklemme an der schwarzen Leitung kombiniert, besitzen bei der 9465-11
beide Leitungen gerade Pogo-Pin-Spitzen für präzisen Kontakt auf definierten metallischen
Flächen. Jede Pogo-Pin-Spitze (Ø 2,9 mm) weist einen koaxialen Aufbau auf, bei dem der
Innenleiter als SENSE-Leitung und der Außenleiter als SOURCE-Leitung dient. Dadurch
werden Kontaktwiderstände und Störeinflüsse minimiert, was stabile und wiederholgenaue
Niederohmmessungen ermöglicht. Der Federmechanismus erzeugt bei 1 mm Hub eine
definierte Anpresskraft von ca. 190 g bis 250 g und sorgt für einen zuverlässigen Kontakt an
kleinen Pads oder metallischen Anschlussstellen.
