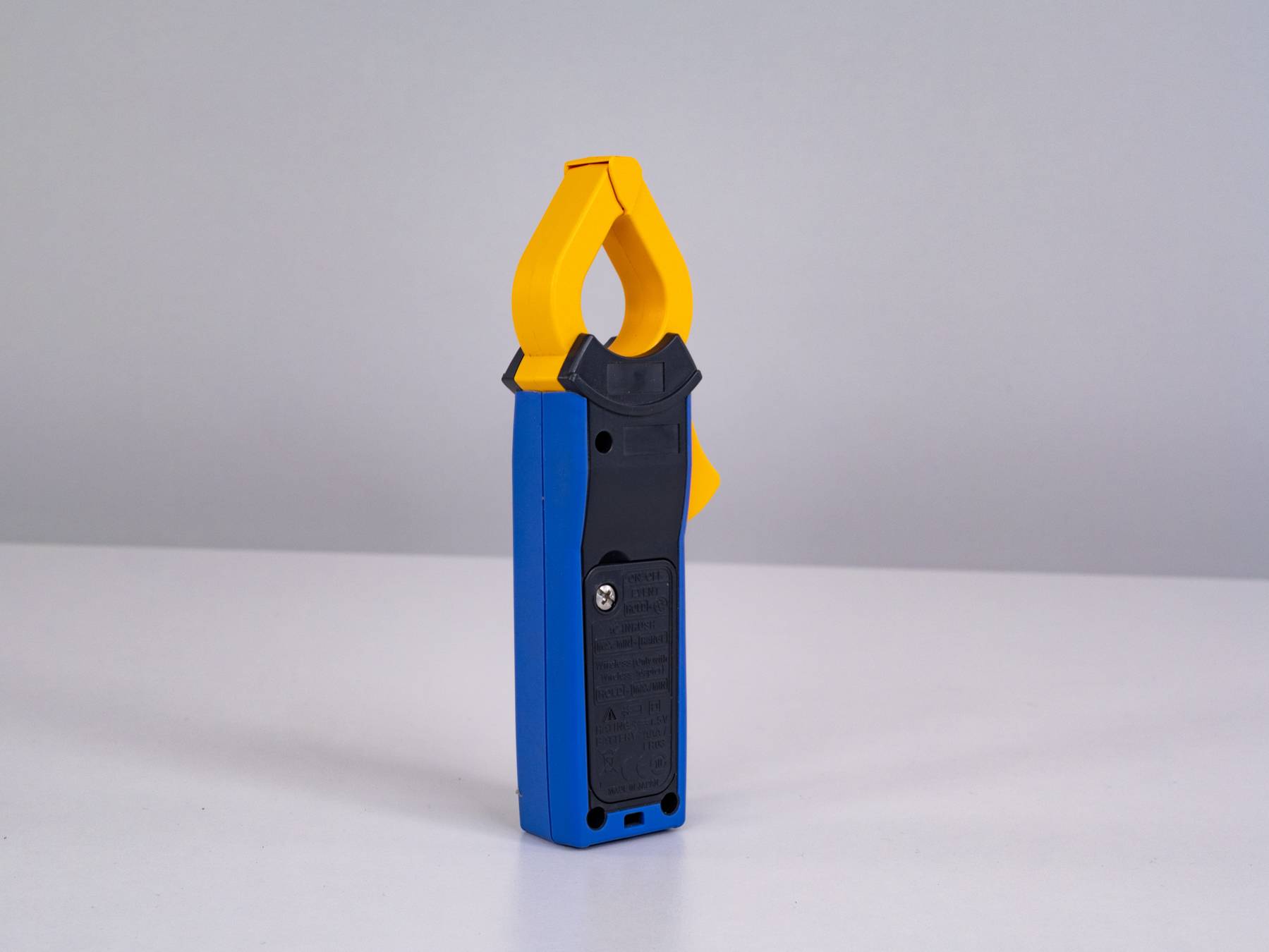

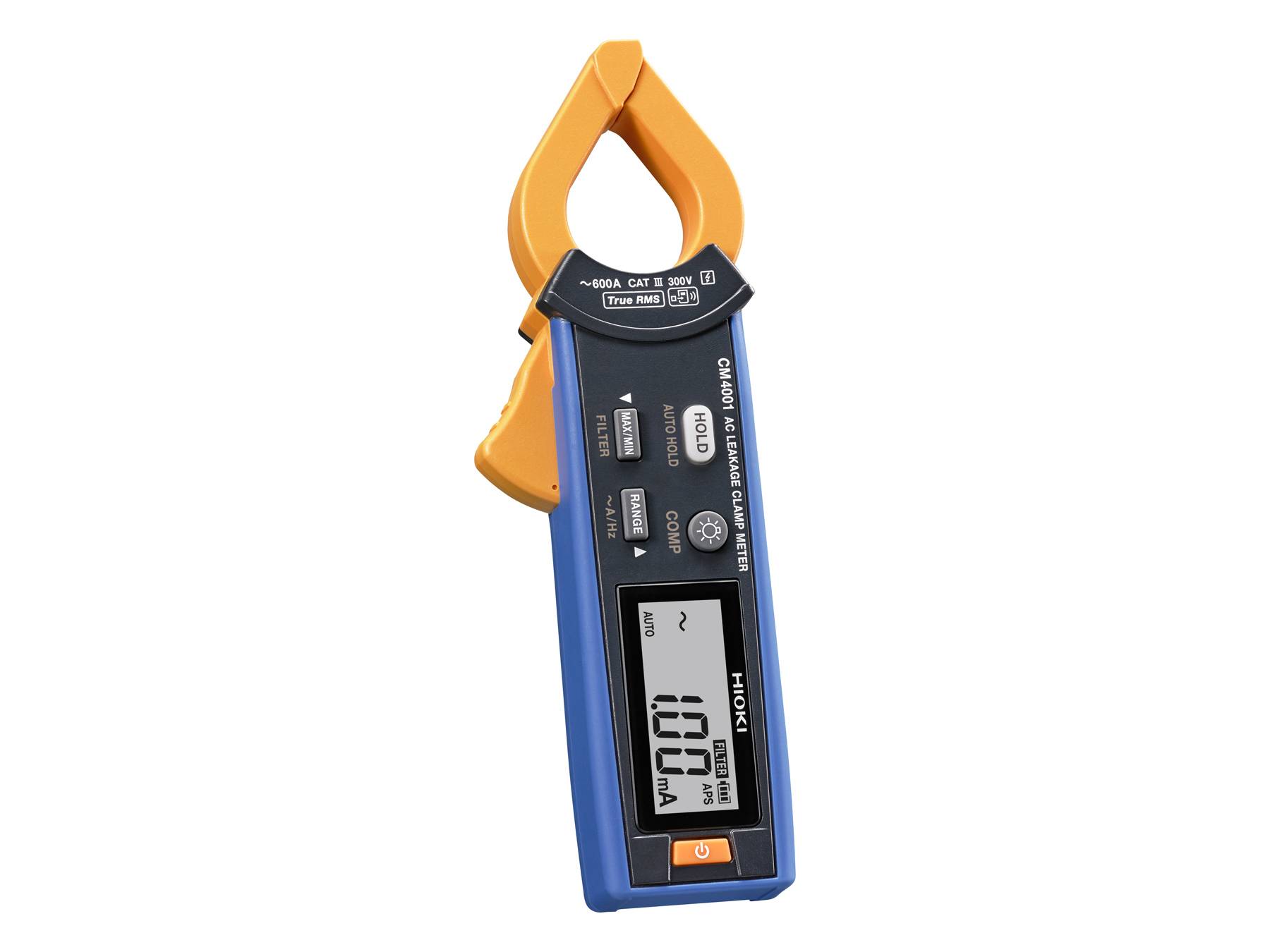

HIOKI CM4001 - Kompakte AC-Leckstromzange mit True-RMS-Messung, bis 600 A

AC-Leckstromzange für Leck- und Laststrommessungen von 600 µA bis 600 A, maximaler
Leiterdurchmesser 24 mm, True RMS, 50/60 Hz-Filter, Grenzwertalarm, CAT III 300 V,
Bluetooth optional mit Z3210


Typische Anwendungen
Prüfung von Fehlerstrom-Schutzeinrichtungen (RCDs) und FehlerstromSchutzschaltern (GFCIs)
Lokalisierung von Isolationsfehlern und Erdableitungen
Messungen in Verteilungen und Schaltschränken mit wenig Platz
Kontrolle von Lastströmen und Lastverteilung
Vergleichsmessungen von Leckströmen in mehreren Stromkreisen



Detaillierte Produktübersicht
Leckströme in elektrischen Installationen können zu unerwarteten FI-Auslösungen,
Isolationsfehlern oder Anlagenabschaltungen führen, deren Ursache oft schwer zu
lokalisieren ist. Die AC-Leckstromzange HIOKI CM4001 misst Ströme von 600 µA bis 600 A
und erfasst damit auch sehr kleine Leckströme in elektrischen Installationen. Ihre schmalen

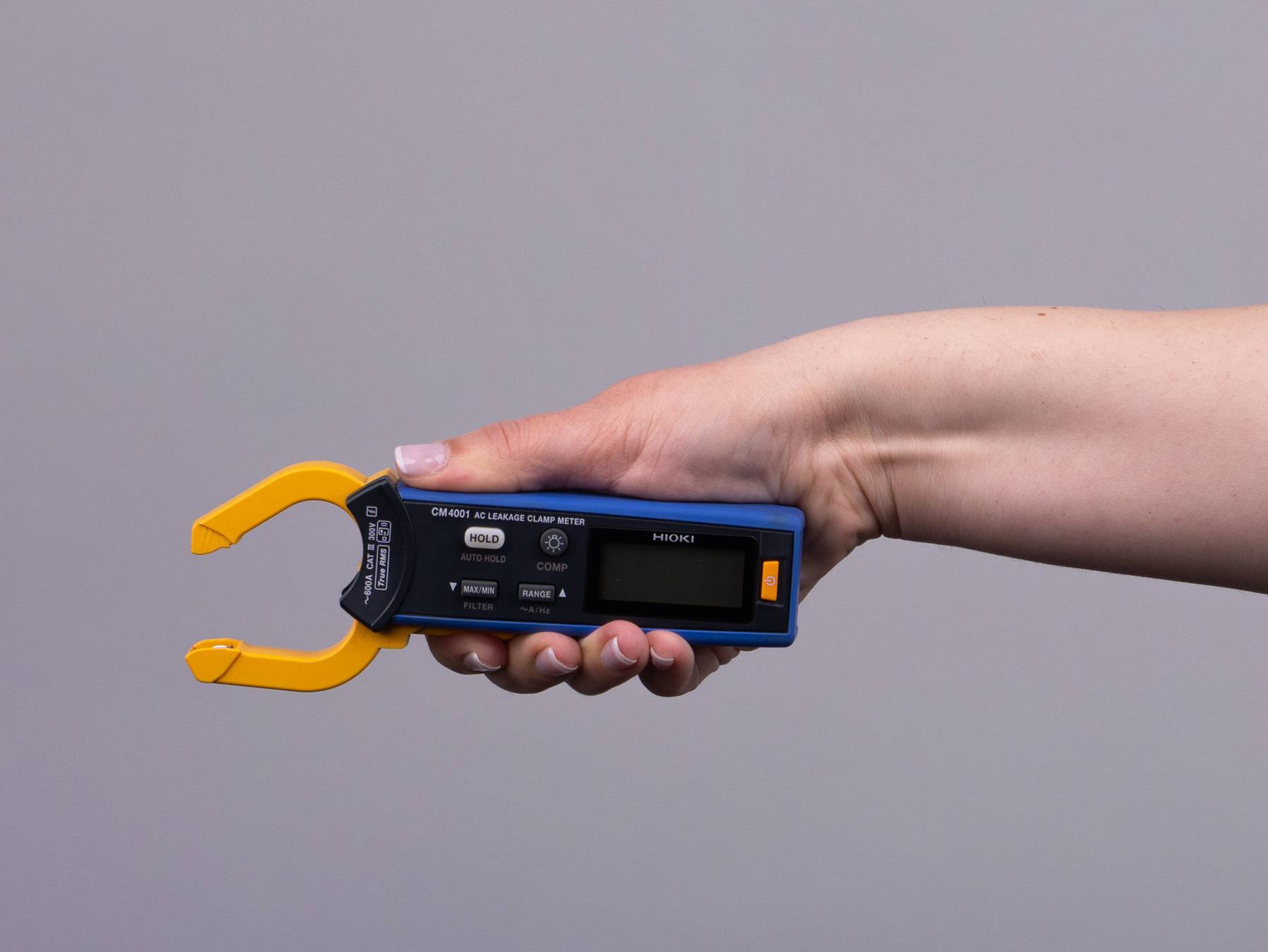

Zangenbacken mit einer Öffnung von 24 mm passen zwischen dicht verlegte Leiter und
ermöglichen Messungen in beengten Installationsumgebungen wie Schaltschränken und
Verteilungen.
Perfekt für Leck- und Laststrommessungen

Die CM4001 misst Leck-, Differenz- und Lastströme mit True-RMS-Messverfahren. Werden
alle aktiven Leiter eines Stromkreises gemeinsam umfasst, misst die Zange den
Differenzstrom (Fehlerstrom) zur Überprüfung von Fehlerstrom-Schutzeinrichtungen
(RCD/FI). So lassen sich Fehlauslösungen und sporadische Erdfehler eindeutig lokalisieren.
Wird ein einzelner Leiter umfasst, kann der Laststrom gemessen werden, um Lastzustände
von Stromkreisen zu prüfen und ungewöhnliche Stromaufnahmen angeschlossener Geräte
zu erkennen.

Fünf AC-Messbereiche von 60,00 mA bis 600,0 A decken einen breiten Messbereich ab.
Leckströme ab 600 µA können ebenso erfasst werden wie Lastströme bis 600,0 A. Die
Frequenzcharakteristik reicht von 40 Hz bis 1 kHz. Ein zuschaltbarer Tiefpassfilter
unterdrückt hochfrequente Störanteile, sodass der für RCD-Prüfungen relevante 50/60-HzLeckstrom auch in Stromkreisen mit Frequenzumrichtern oder Schaltnetzteilen zuverlässig
bewertet werden kann.

Funktionen für Service und Installationsarbeiten
Die Vergleichsfunktion (Comparator) signalisiert Grenzwertüberschreitungen unmittelbar
über eine rote Hintergrundbeleuchtung und einen akustischen Alarm. Weitere Funktionen wie
Frequenzmessung, Auto Hold, Max/Min/Avg-Speicher, Einschaltstrommessung (bis 150 ms)
und Spitzenwerterfassung erleichtern Messungen, Prüfungen und Wartungsarbeiten im
täglichen Einsatz.

CAT III 300 V klassifiziert, ist die CM4001 für Messungen an fest installierten Anlagen,
Verteilungen und Schaltschränken in Wohn-, Gewerbe- und Industriebereichen ausgelegt.
Dank ihrer kompakten Bauform und der vielseitigen Messfunktionen gehört sie zur
Grundausstattung jedes Servicetechnikers.

Mit dem optionalen Z3210 Wireless Adapter können Messdaten per Bluetooth an die
GENNECT Cross App auf Smartphone oder Tablet übertragen werden. Dort lassen sich die
Werte speichern, beschriften und als PDF-Bericht direkt vor Ort dokumentieren. Die
drahtlose Verbindung ermöglicht außerdem das Ablesen des Messwerts, wenn das Gerät so
positioniert ist, dass das Display nicht direkt sichtbar ist.

Entwickelt und gefertigt in Japan

HIOKI-Leckstromzangen werden im eigenen Werk in der Präfektur Nagano entwickelt und
gefertigt und stehen für hohe Messgenauigkeit, mechanische Präzision und Langlebigkeit im
täglichen Einsatz.
