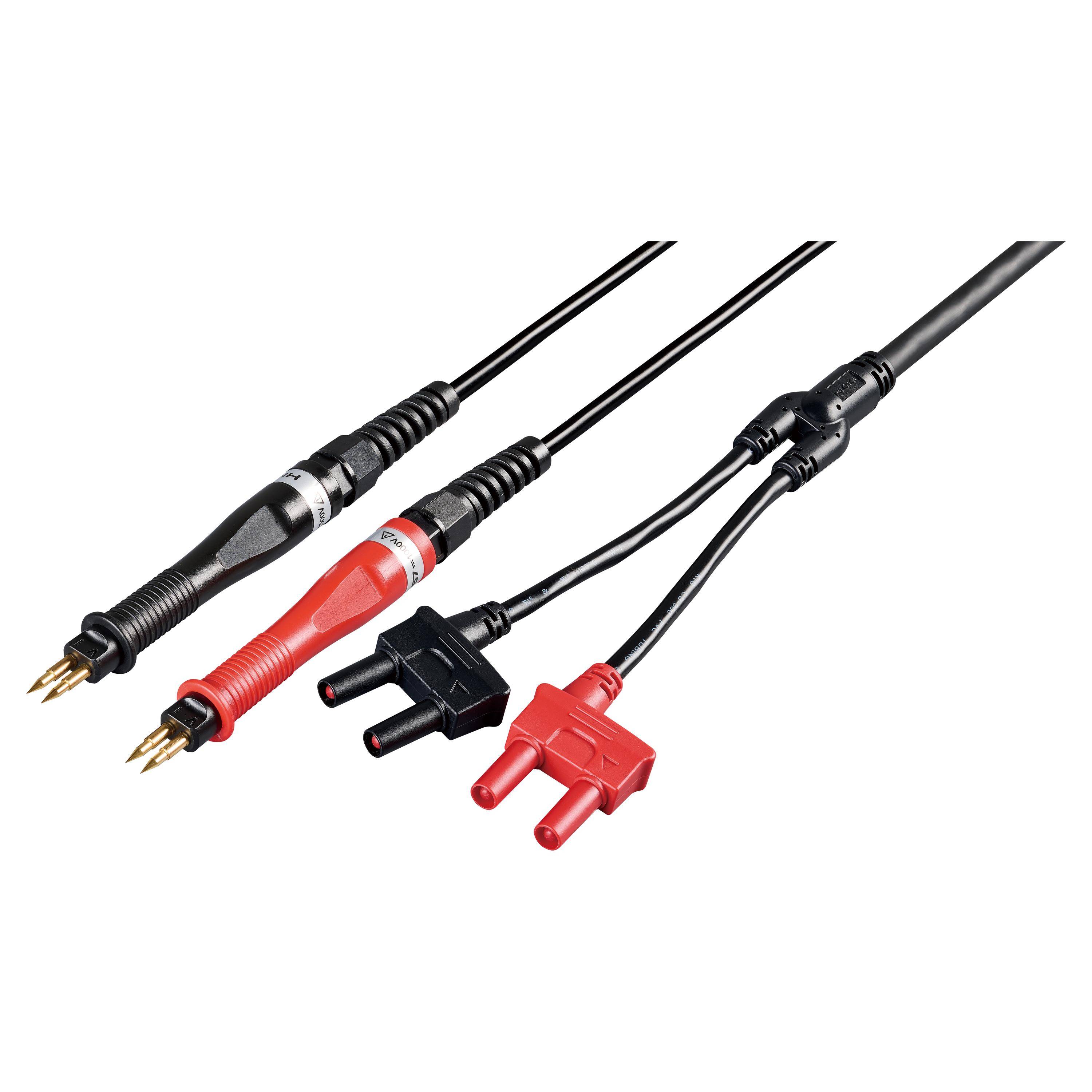

HIOKI L2142 - Spitze Pogo-Pin-Messleitungen für 4-Leiter-Widerstandsmessungen
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
498,00 €
zzgl. MwSt.
9,90 €
Nur noch 1 Stück verfügbar
Highlights & Details
- Typ: 4-Leiter-Messleitungen (rot / schwarz)
- Messart: Gleichstrom-Widerstand
- Spitzenart: Spitze, vergoldete, federnd gelagerte Pogo-Pinspitzen (Ø 3,55 mm)
- Anpresskraft: ca. 1,2 kg bei 4 mm Federweg
- Kabellänge: 3,0 m (gesamt, Abzweig nach 1,0 m; jede Leitung 2,0 m)
- Aufbau: 4-Leiter-Ausführung (teilweise parallel geführter Kabelabschnitt)
- Kompatible Messgeräte: HIOKI RM3548-50, RM3548 sowie andere DC-4-Leiter Widerstandsmessgeräte
Technische Daten
- Länge
0 mm
- Breite
0 mm
- Höhe
0 mm
Dokumente & Downloads
Datenblatt
Datenblatt 931673004 HIOKI L2142 - Spitze Pogo-Pin-Messleitungen für 4-Leiter-Widerstandsmessungen
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 931673004 HIOKI L2142 - Spitze Pogo-Pin-Messleitungen für 4-Leiter-Widerstandsmessungen
Beschreibung
4-Leiter-Messleitungen mit spitzen, vergoldeten, federnd gelagerten Pogo-Pinspitzen (Ø 3,55 mm, Kabellänge 3,0 m), für Gleichstrom-Widerstandsmessungen mit dem HIOKI RM3548-50
Detaillierte Produktübersicht
Die Messleitungen L2142 sind für präzise 4-Leiter-Gleichstrom-Widerstandsmessungen mit
dem tragbaren Widerstandsmessgerät HIOKI RM3548-50 ausgelegt. Im Unterschied zur
L2141 verfügen sie über spitze, federnd gelagerte Pogo-Pinspitzen an beiden Leitungen, die
Lack-, Oxid- oder andere Beschichtungen durchdringen und so einen stabilen Kontakt mit
dem leitfähigen Grundmaterial herstellen. Dadurch eignen sich die L2142 Messleitungen
besonders für Widerstandsprüfungen an beschichteten oder oxidierten Metallflächen,
beispielsweise bei Erdungs- und Potentialausgleichsprüfungen an lackierten Rahmen,
Stromschienen oder Motorgehäusen.
Die Messleitungen sind für 4-Leiter-Messungen ausgelegt und verfügen über getrennte
SOURCE- und SENSE-Leitungen, um den Einfluss des Leitungswiderstands zu minimieren
und reproduzierbare Messergebnisse im Niederohmbereich zu gewährleisten. Die
vergoldeten Pogo-Pinspitzen (Ø 3,55 mm) bieten eine hervorragende Leitfähigkeit und hohe
Verschleißfestigkeit auch bei häufigem Gebrauch. Jede Spitze übt bei einem Federweg von
4 mm eine Anpresskraft von etwa 1,2 kg aus und gewährleistet einen zuverlässigen Kontakt
mit dem Grundmetall auch bei beschichteten oder leicht unebenen Oberflächen.
Der parallel geführte Kabelabschnitt erleichtert die Handhabung und reduziert
Kabelüberschneidungen, während der geteilte Spitzenabschnitt eine flexible Positionierung
der Prüfpunkte ermöglicht. Mit einer Gesamtlänge von 3,0 m und einem Abzweigpunkt nach
etwa 1,0 m bieten die L2142 Messleitungen eine Reichweite von bis zu 4 m zwischen den
Messpunkten. Damit eignen sie sich sowohl für Prüfstands- als auch für Feldeinsätze an
größeren Bauteilen oder Strukturen.
Die L2142 sind für Gleichstrom-Widerstandsmessungen an lackierten, oxidierten oder
beschichteten Metalloberflächen vorgesehen. Für Messungen auf unbeschichteten und
empfindlichen Oberflächen, bei denen keine Durchdringung der Oberfläche gewünscht ist,
werden die L2141 Messleitungen mit abgerundeten Pogo-Pinspitzen empfohlen. Obwohl
ursprünglich für den HIOKI RM3548-50 entwickelt, sind die L2142 auch mit dem RM3548
sowie mit anderen DC-4-Leiter-Widerstandsmessgeräten mit kompatiblen Anschlüssen
verwendbar.
Detaillierte Produktübersicht
Die Messleitungen L2142 sind für präzise 4-Leiter-Gleichstrom-Widerstandsmessungen mit
dem tragbaren Widerstandsmessgerät HIOKI RM3548-50 ausgelegt. Im Unterschied zur
L2141 verfügen sie über spitze, federnd gelagerte Pogo-Pinspitzen an beiden Leitungen, die
Lack-, Oxid- oder andere Beschichtungen durchdringen und so einen stabilen Kontakt mit
dem leitfähigen Grundmaterial herstellen. Dadurch eignen sich die L2142 Messleitungen
besonders für Widerstandsprüfungen an beschichteten oder oxidierten Metallflächen,
beispielsweise bei Erdungs- und Potentialausgleichsprüfungen an lackierten Rahmen,
Stromschienen oder Motorgehäusen.
Die Messleitungen sind für 4-Leiter-Messungen ausgelegt und verfügen über getrennte
SOURCE- und SENSE-Leitungen, um den Einfluss des Leitungswiderstands zu minimieren
und reproduzierbare Messergebnisse im Niederohmbereich zu gewährleisten. Die
vergoldeten Pogo-Pinspitzen (Ø 3,55 mm) bieten eine hervorragende Leitfähigkeit und hohe
Verschleißfestigkeit auch bei häufigem Gebrauch. Jede Spitze übt bei einem Federweg von
4 mm eine Anpresskraft von etwa 1,2 kg aus und gewährleistet einen zuverlässigen Kontakt
mit dem Grundmetall auch bei beschichteten oder leicht unebenen Oberflächen.
Der parallel geführte Kabelabschnitt erleichtert die Handhabung und reduziert
Kabelüberschneidungen, während der geteilte Spitzenabschnitt eine flexible Positionierung
der Prüfpunkte ermöglicht. Mit einer Gesamtlänge von 3,0 m und einem Abzweigpunkt nach
etwa 1,0 m bieten die L2142 Messleitungen eine Reichweite von bis zu 4 m zwischen den
Messpunkten. Damit eignen sie sich sowohl für Prüfstands- als auch für Feldeinsätze an
größeren Bauteilen oder Strukturen.
Die L2142 sind für Gleichstrom-Widerstandsmessungen an lackierten, oxidierten oder
beschichteten Metalloberflächen vorgesehen. Für Messungen auf unbeschichteten und
empfindlichen Oberflächen, bei denen keine Durchdringung der Oberfläche gewünscht ist,
werden die L2141 Messleitungen mit abgerundeten Pogo-Pinspitzen empfohlen. Obwohl
ursprünglich für den HIOKI RM3548-50 entwickelt, sind die L2142 auch mit dem RM3548
sowie mit anderen DC-4-Leiter-Widerstandsmessgeräten mit kompatiblen Anschlüssen
verwendbar.
Lieferumfang
- L2142 Pogo-Pin-Messleitungen (rot und schwarz)
