IM3523A - LCR-Messgerät, 40 Hz bis 200 kHz

Technische Eckdaten
Frequenzbereich: 40 Hz bis 200 kHz
Messgeschwindigkeit: 2 ms (typisch)
Grundgenauigkeit: ±0,08%
Prüfsignalpegel: 5 mV bis 5 V, 10 μA bis 50 mA


Typische Anwendungen
Bauteilprüfung von Kondensatoren, Induktivitäten und Widerständen in Entwicklung und Produktion
Wareneingangsprüfung und automatisierte Prüfungen mit Comparator- und BIN-Funktion
AC-Impedanz- und DC-Widerstandsmessungen passiver Bauelemente
Labor- und Hochschuleinsatz für LCR-Messungen



Detaillierte Produktübersicht

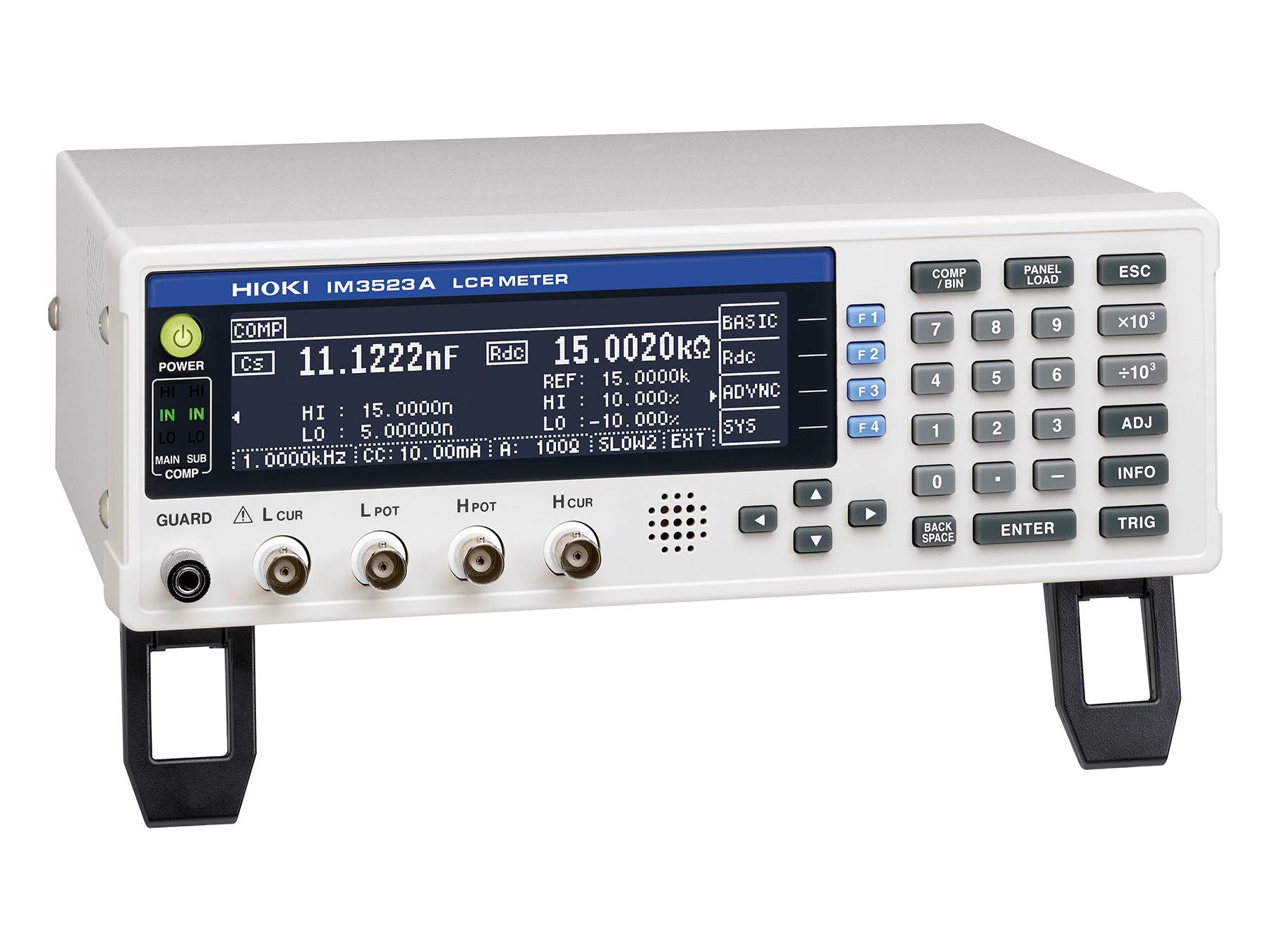

Der IM3523A ist ein LCR-Messgerät für die Prüfung passiver Bauelemente wie Kondensatoren, Induktivitäten und Widerstände im Frequenzbereich von 40 Hz bis 200 kHz und mit einem Impedanzmessbereich von 10 mΩ bis 200 MΩ. Mit einer Grundgenauigkeit von ±0,08% und einer typischen Messgeschwindigkeit von 2 ms eignet er sich für Prüfaufgaben in Labor- und produktionsnahen Umgebungen. Einstellbare Prüfsignalpegel von 5 mV bis 5 V sowie von 10 μA bis 50 mA ermöglichen eine Anpassung der Messbedingungen an unterschiedliche Bauteiltypen, von hochgenauen Kondensatoren bis hin zu Leistungsinduktivitäten.

Messfunktionen
Der IM3523A unterstützt einen Dauermessbetrieb, bei dem bis zu vier Messparameter sequenziell erfasst werden, indem automatisch zwischen zwei Anzeigepaaren umgeschaltet wird. Dies ermöglicht eine effiziente Prüfung, wenn mehrere Bauteilkenngrößen bewertet werden müssen. Zusätzlich zur AC-Impedanzmessung steht eine DC-Widerstandsmessung zur Verfügung. Comparator- und BIN-Funktionen unterstützen die Grenzwertprüfung und Klassifizierung von Bauteilen. Eine Kabellängenkorrektur für 0 m und 1 m sowie eine Vierleitungs-Kontaktprüfung tragen zur Messstabilität bei, indem offene oder fehlerhafte Kontaktierungen erkannt werden.

DC-Bias-Messungen sind in Kombination mit optionalen externen DC-Bias-Einheiten möglich. Die DC-Bias-Spannungseinheit 9268-10 erlaubt die Einkopplung externer DC-Spannungsquellen bis ±40 V in den Messpfad, während die DC-Bias-Stromeinheit 9269-10 den Anschluss externer DC-Stromquellen bis 2 A unterstützt.

Bedienung und Systemintegration

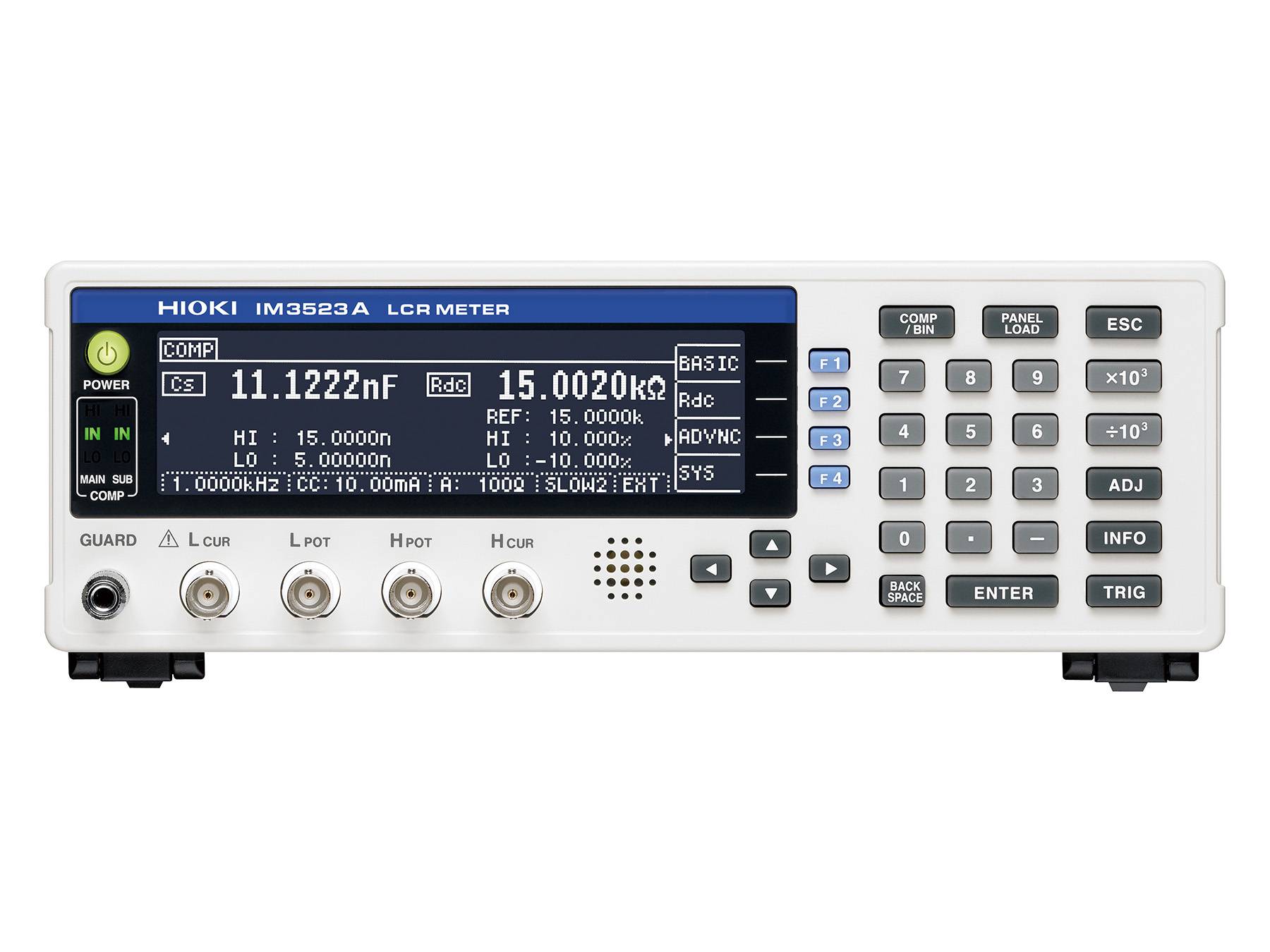

Ein kontrastreiches monochromes LCD sowie eine übersichtlich gestaltete Fronttastatur ermöglichen eine klare Darstellung der Messwerte und schnelle Parameteränderungen. Die kompakte Bauform unterstützt den Einsatz in automatisierten Prüfumgebungen, wobei die kurze Messzeit einen hohen Prüfdurchsatz ermöglicht. USB, LAN (100BASE-T) und EXT I/O stehen serienmäßig für die PC-Anbindung und Systemintegration zur Verfügung.

Entwickelt und gefertigt in Japan, ist der IM3523A für reproduzierbare Messergebnisse im Labor- und Produktionsbetrieb ausgelegt.
