3280-70F - AC-Zangenmessgerät 1000 A mit flexiblem Stromsensor bis 4200 A

Typische Anwendungen

Lastmessungen in Energieverteilungen
Strommessungen an großen Leitern und Sammelschienen
Service und Wartung elektrischer Installationen





Detaillierte Produktübersicht

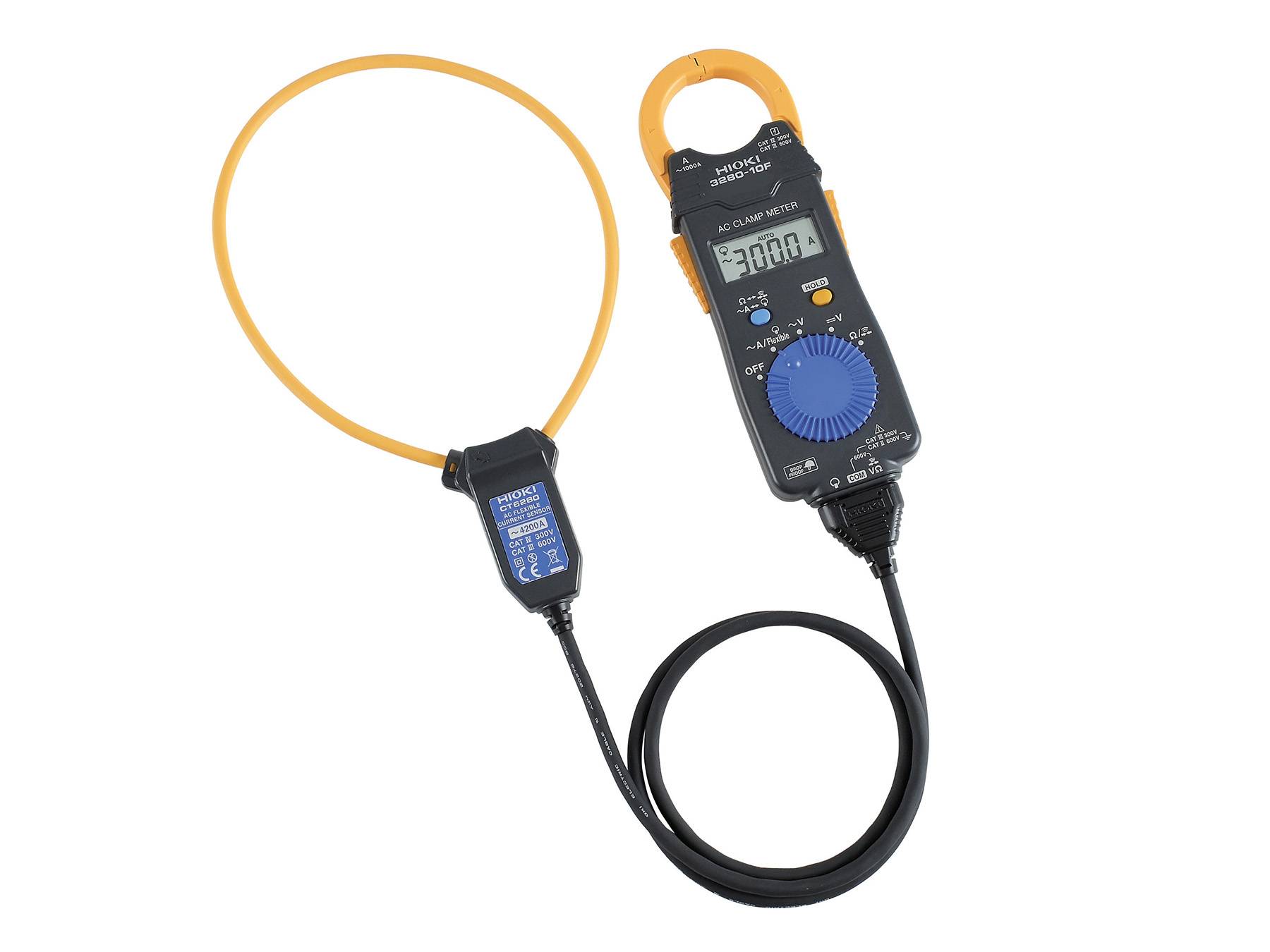

Das 3280-70F kombiniert das Zangenmessgerät 3280-10F mit dem flexiblen Stromsensor
CT6280 für AC-Strommessungen bis 4200 A in 50-Hz- und 60-Hz-Netzen. Der flexible Sensor ermöglicht Messungen an großen Leitern, Sammelschienen und Kabelbündeln, bei
denen eine herkömmliche Stromzange nicht um den Leiter gelegt werden kann.

Die Stromzange selbst misst AC-Ströme in drei Messbereichen bis 1000 A und eignet sich
für Leiter bis 33 mm Durchmesser. Damit lassen sich typische Installationsleitungen und
Versorgungsleiter in elektrischen Installationen und Energieverteilungen messen.

Neben der AC-Strommessung unterstützt das Gerät Spannungsmessungen bis 600 V
AC/DC sowie Widerstandsmessung und Durchgangsprüfung. Die Sicherheitskategorien
betragen CAT IV 300 V für die Strommessung und CAT III 300 V für die Spannungsmessung.

Messleitungen und flexibler Stromsensor

Spannungs-, Widerstands- und Durchgangsmessungen erfolgen über die mitgelieferten

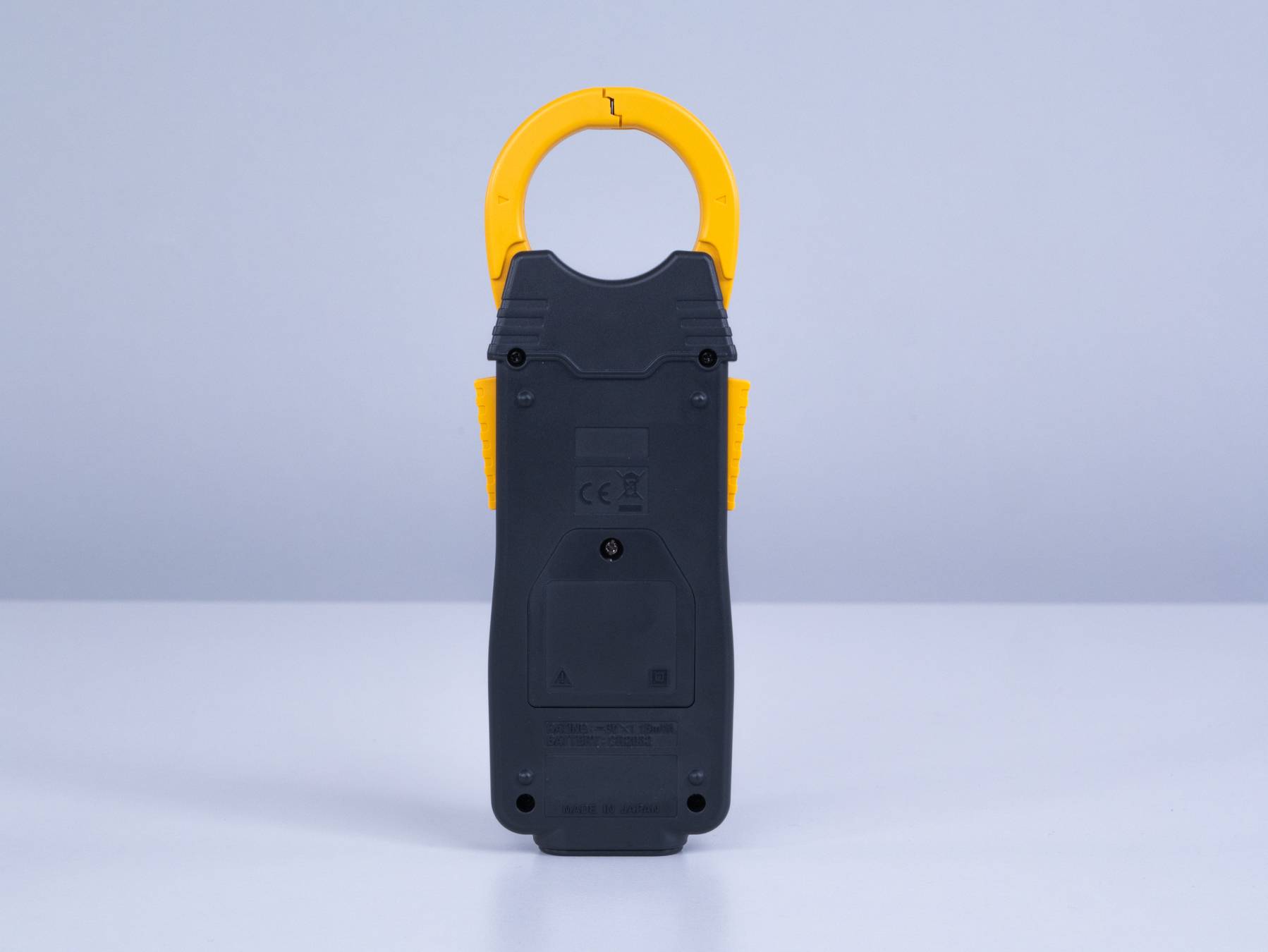

L9208 Messleitungen. Mit dem optionalen Messleitungshalter 9209 kann eine Messleitung
auf der Rückseite des Geräts fixiert werden. Die L9208 Messleitungen sind kompatibel mit
den optionalen HIOKI Zubehörteilen L4934 für eine temporäre freihändige Kontaktierung von
Leitern und Klemmen sowie L4933 für Messungen an eng beieinanderliegenden
Kontaktstellen.

Der flexible Stromsensor CT6280 wird direkt an das Gerät angeschlossen und misst ACStröme bis 4200 A kontinuierlich bei 50 Hz und 60 Hz. Der Sensor besitzt einen
Schleifendurchmesser von 130 mm und einen Spulendurchmesser von 5 mm, wodurch er
sich auch um große Leiter und in engen Einbausituationen führen lässt.

Für den Einsatz im Feld

Das Gerät ist für den Einsatz im Feld ausgelegt und besitzt einen Fallschutz aus 1 m Höhe.
Der Betriebstemperaturbereich von −25 °C bis 65 °C ermöglicht den Einsatz in
Außenanlagen und anspruchsvollen Umgebungen. Das 3280-70F wird mit der Gerätetasche
C0205 für Transport und Aufbewahrung geliefert. Wie alle Zangenmessgeräte von HIOKI
wird das Gerät in firmeneigenen Werken in Japan gefertigt.
