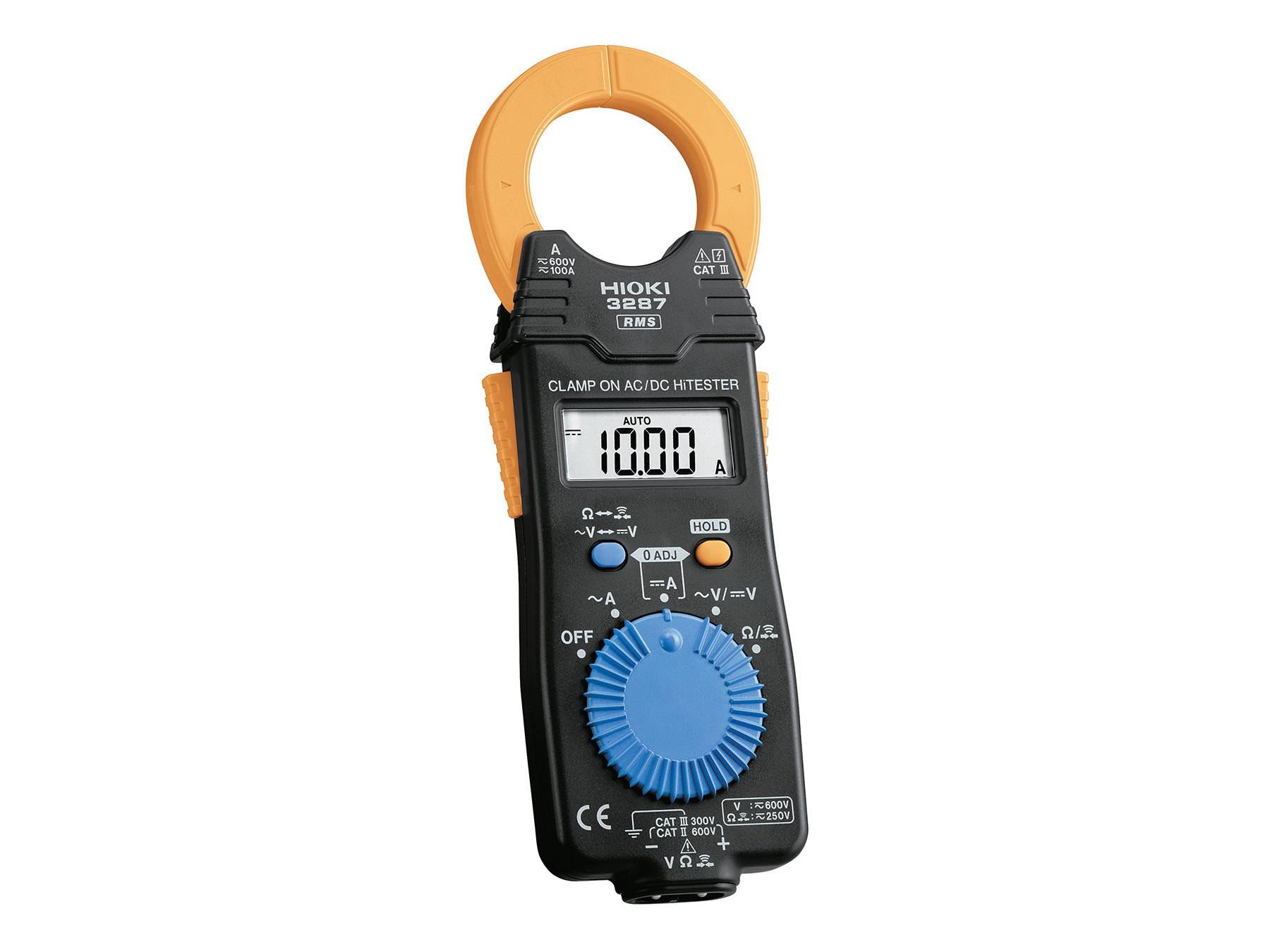

HIOKI 3287 - True-RMS-Zangenmessgerät für AC und DC, 10 A und 100 A Strombereiche

True-RMS-Zangenmessgerät mit 10 A und 100 A Strombereichen für AC/DC,
Spannungsmessung bis 600 V AC/DC, CAT III 300 V (Spannung), CAT III 600 V (Strom), 35
mm Leiterdurchmesser, Widerstandsmessung und Durchgangsprüfung

Typische Anwendungen

Messung kleiner AC- und DC-Ströme in Steuerungen und elektrischen Installationen
Überprüfung der Stromaufnahme von Geräten und Stromkreisen
Service und Fehlersuche in elektrischen Anlagen





Detaillierte Produktübersicht
Das Zangenmessgerät 3287 misst AC und DC Ströme mit True-RMS-Auswertung in zwei
Strombereichen von 10 A und 100 A. Der zusätzliche 10-A-Bereich ermöglicht Messungen
mit höherer Auflösung bei kleinen Strömen, zum Beispiel in Steuerstromkreisen,
Versorgungsleitungen oder einzelnen Verbrauchern. Die True-RMS-Auswertung stellt sicher,
dass auch verzerrte Stromformen korrekt erfasst werden, wie sie bei elektronischen
Geräten, Schaltnetzteilen oder modernen Steuerungen auftreten können.

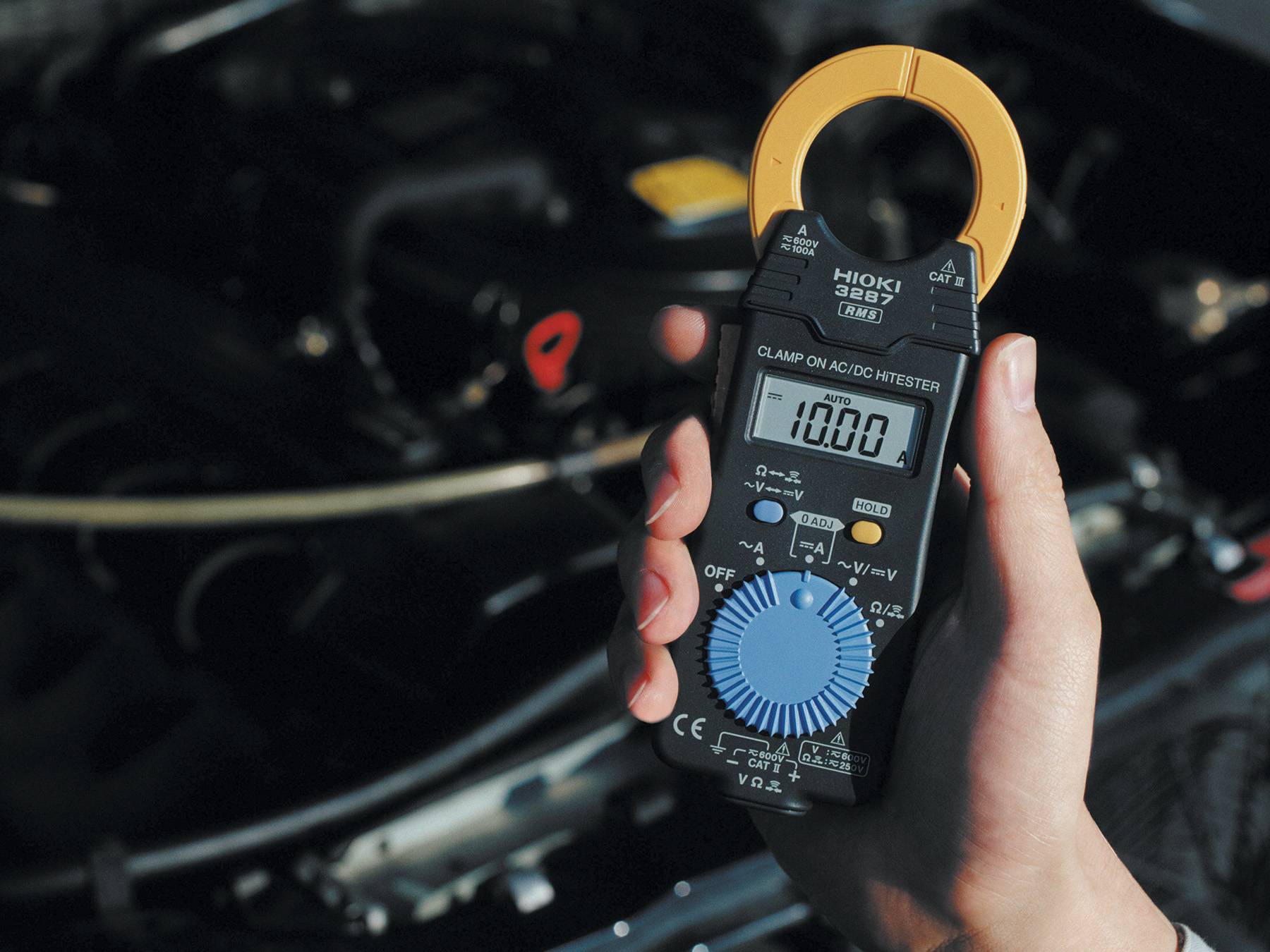

Die Strommessung erfolgt berührungslos über die Stromzange. Dadurch können Ströme an
Leitern gemessen werden, ohne den Stromkreis zu unterbrechen oder Anlagen außer
Betrieb zu nehmen. Die Zange erfasst isolierte Leiter bis zu einem Durchmesser von 35 mm.

Zusätzliche Messfunktionen

Neben der Strommessung unterstützt das Gerät Spannungsmessungen bis 600 V AC/DC
sowie Widerstands- und Durchgangsprüfungen über Messleitungen. Für DCStrommessungen steht eine Nullabgleichfunktion zur Verfügung, um Sensorabweichungen
vor der Messung zu kompensieren. Das Gerät arbeitet mit automatischer oder manueller
Bereichswahl.

Spannungs-, Widerstands- und Durchgangsmessungen erfolgen über die mitgelieferten
L9208 Messleitungen. Als optionales Zubehör ist der Test Lead Holder 9209 erhältlich. Mit
diesem Halter lässt sich eine Messleitung an der Rückseite des Geräts fixieren, sodass das
Messgerät mit einer Hand gehalten werden kann, während beide Prüfspitzen an die
Messpunkte geführt werden.

Sicherheit und Einsatzbereich

Die Messkategorie hängt von der jeweiligen Messart ab. Die Strommessung über die Zange
ist für CAT III 600 V ausgelegt. Für Spannungs- und Widerstandsmessungen über die
Messleitungen gilt die Messkategorie CAT III 300 V beziehungsweise CAT II 600 V.

Damit eignet sich das Gerät für Messungen in elektrischen Installationen innerhalb von
Gebäuden, beispielsweise in Unterverteilungen, an Maschinenanschlüssen oder in
Steuerstromkreisen. Das 3287 wird wie alle Zangenmessgeräte, Zangenmultimeter und
Stromzangen von HIOKI in eigenen Werken in Japan gefertigt.
