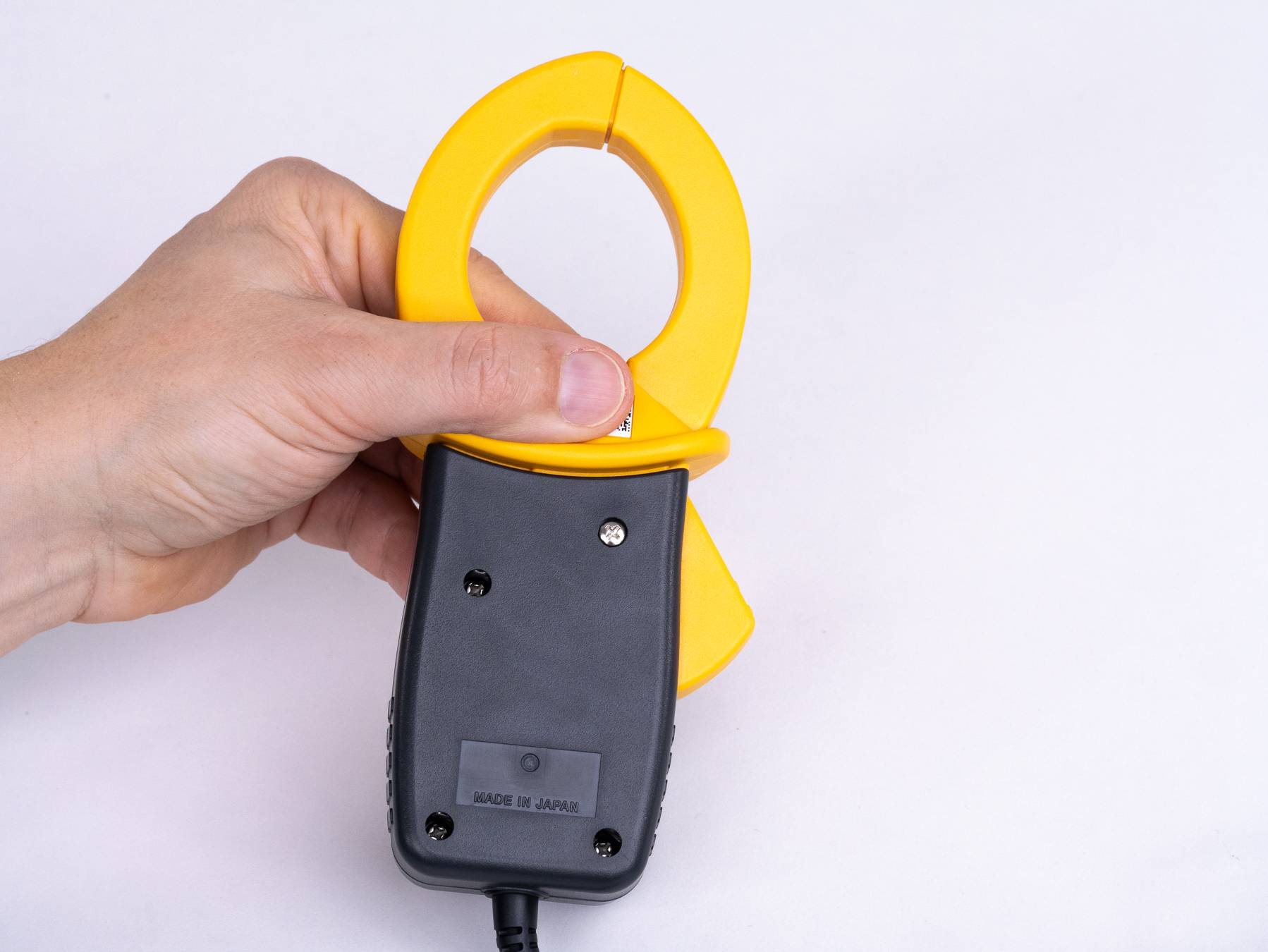

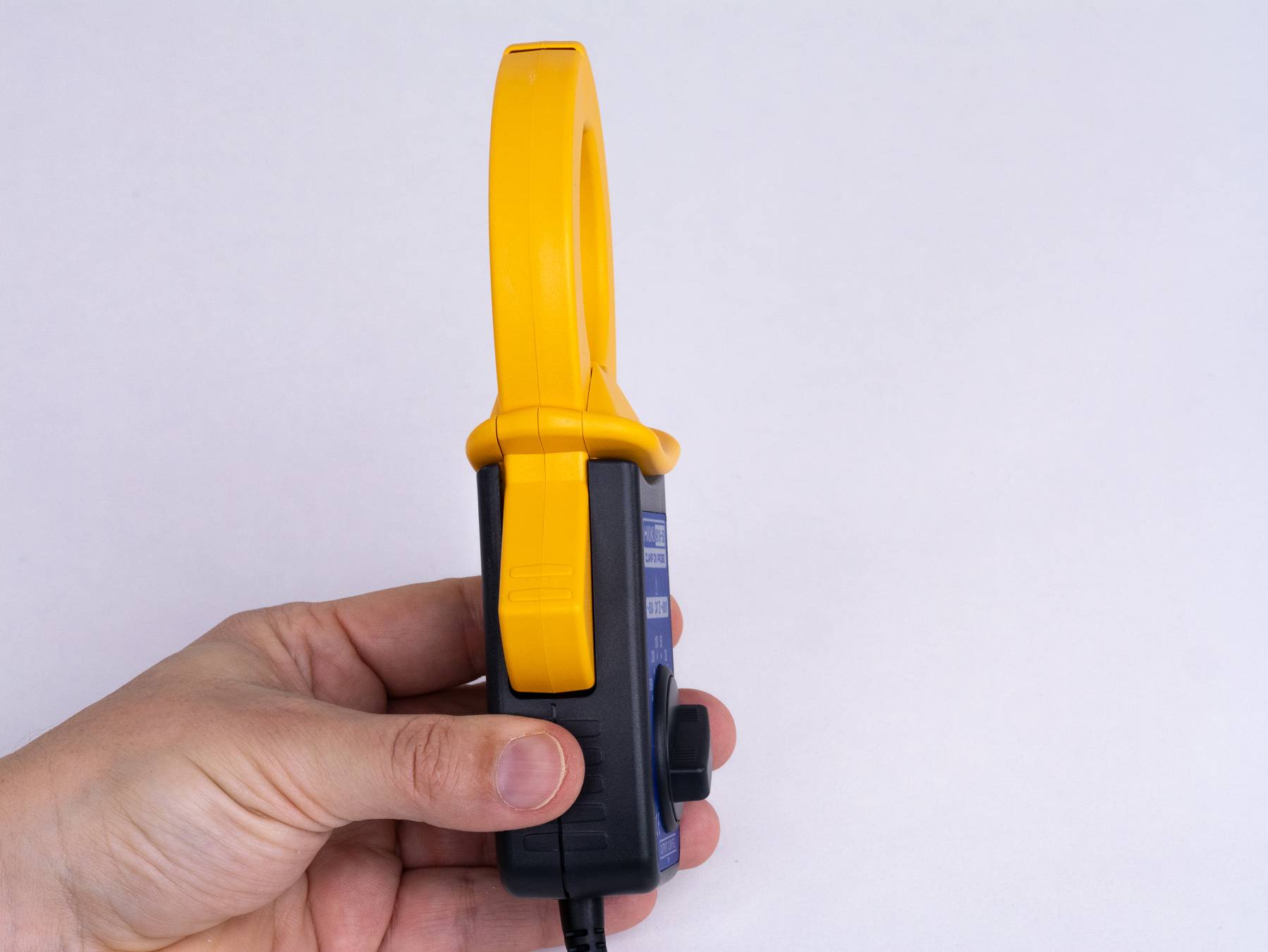

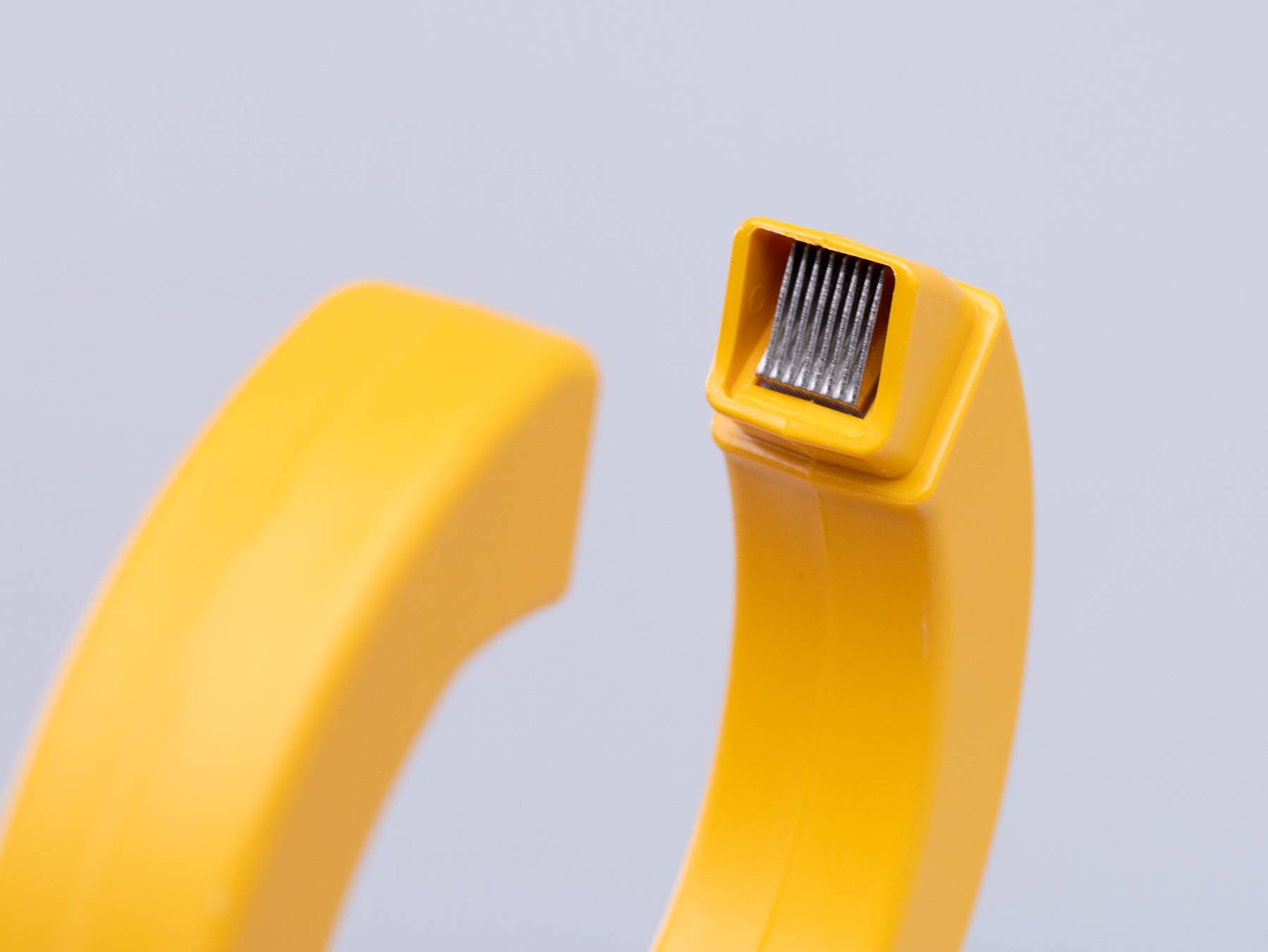

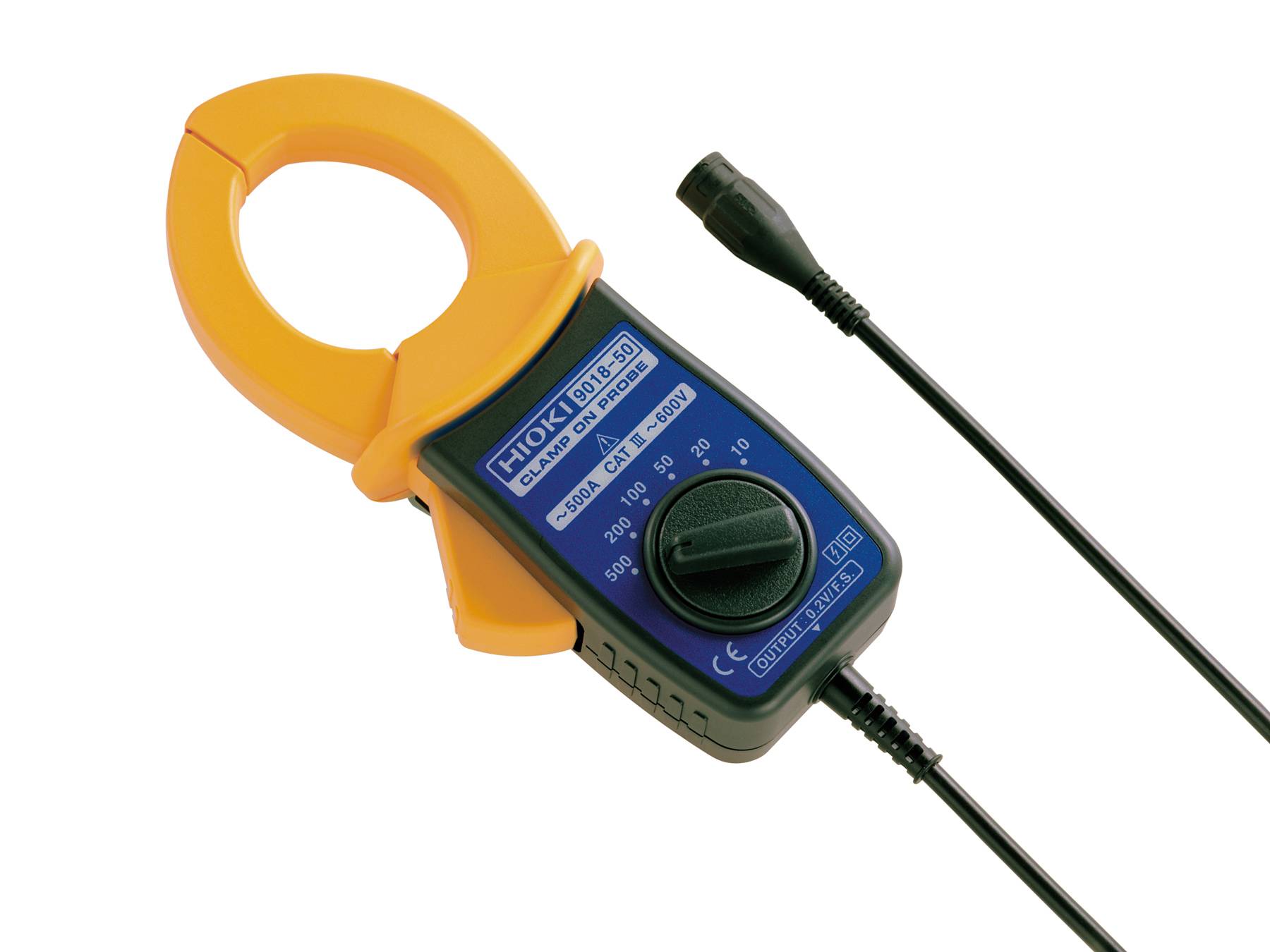

9018-50 - AC Mehrbereichs-Stromzange, 500 A, 3 KHz, BNC-Ausgang

Die 9018-50 ist eine AC Mehrbereichs-Stromzange mit einem Spannungsausgang von 0,2 V
AC Full Scale über 6 wählbare Messbereiche von 10 A bis 500 A AC. Die Empfindlichkeit
verändert sich abhängig vom gewählten Messbereich. Die Stromzange arbeitet ohne
externe Spannungsversorgung und ist für Messumgebungen bis CAT III 600 V ausgelegt.
Im Vergleich zur 9010-50 bietet die 9018-50 eine erweiterte Frequenzbandbreite von 3 kHz.
Sie zeichnet sich durch eine verbesserte Amplitudengenauigkeit sowie eine geringere
frequenzabhängige Abweichung im gesamten Arbeitsbereich aus. Verbesserte
Phaseneigenschaften unterstützen eine präzisere Messung nichtsinusförmiger und
verzerrter Stromverläufe innerhalb dieser Bandbreite. Die Stromzange ist für
Messumgebungen bis CAT III 600 V ausgelegt.
Das Ausgangssignal wird über ein fest angeschlossenes 3 m Kabel mit BNC-Stecker
bereitgestellt. Die Stromzange kann in Digitalmultimeter, Datenerfassungssysteme oder
Recorder mit geeignetem AC-Spannungseingang integriert werden.
Für HIOKI Multimeter mit Stromzangenfunktion ermöglicht der optionale 9704 BNC-Adapter
den direkten Anschluss. Der entsprechende Stromzangenbereich kann im Messgerät
ausgewählt werden, sodass der Stromwert unmittelbar in Ampere angezeigt wird. Bei
Anschluss an andere Systeme sollte der Spannungsbereich dem 0,2 V AC Full Scale
Ausgang entsprechen und die Eingangsimpedanz ausreichend hoch sein, um die
Messeigenschaften zu erhalten.
