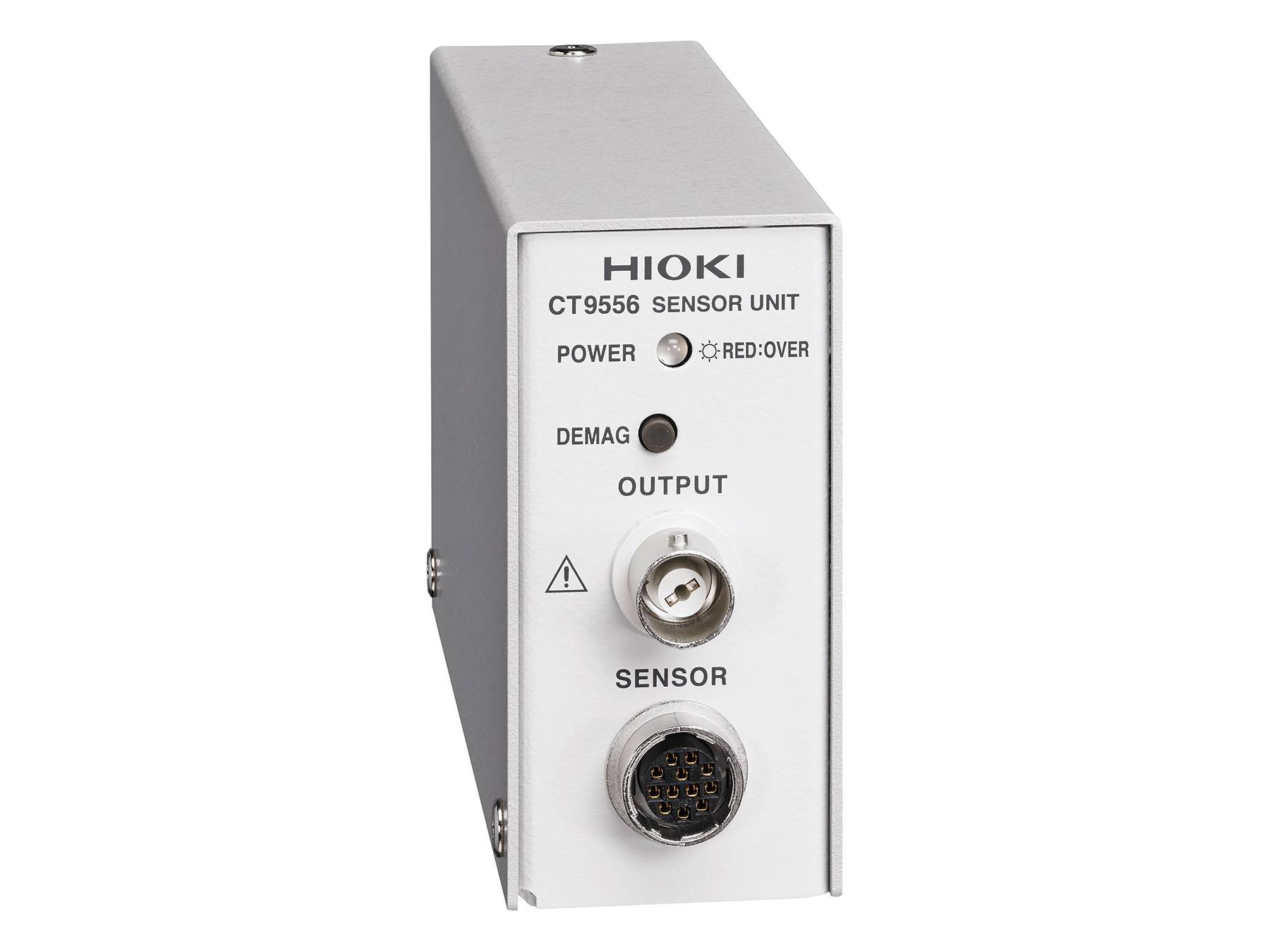

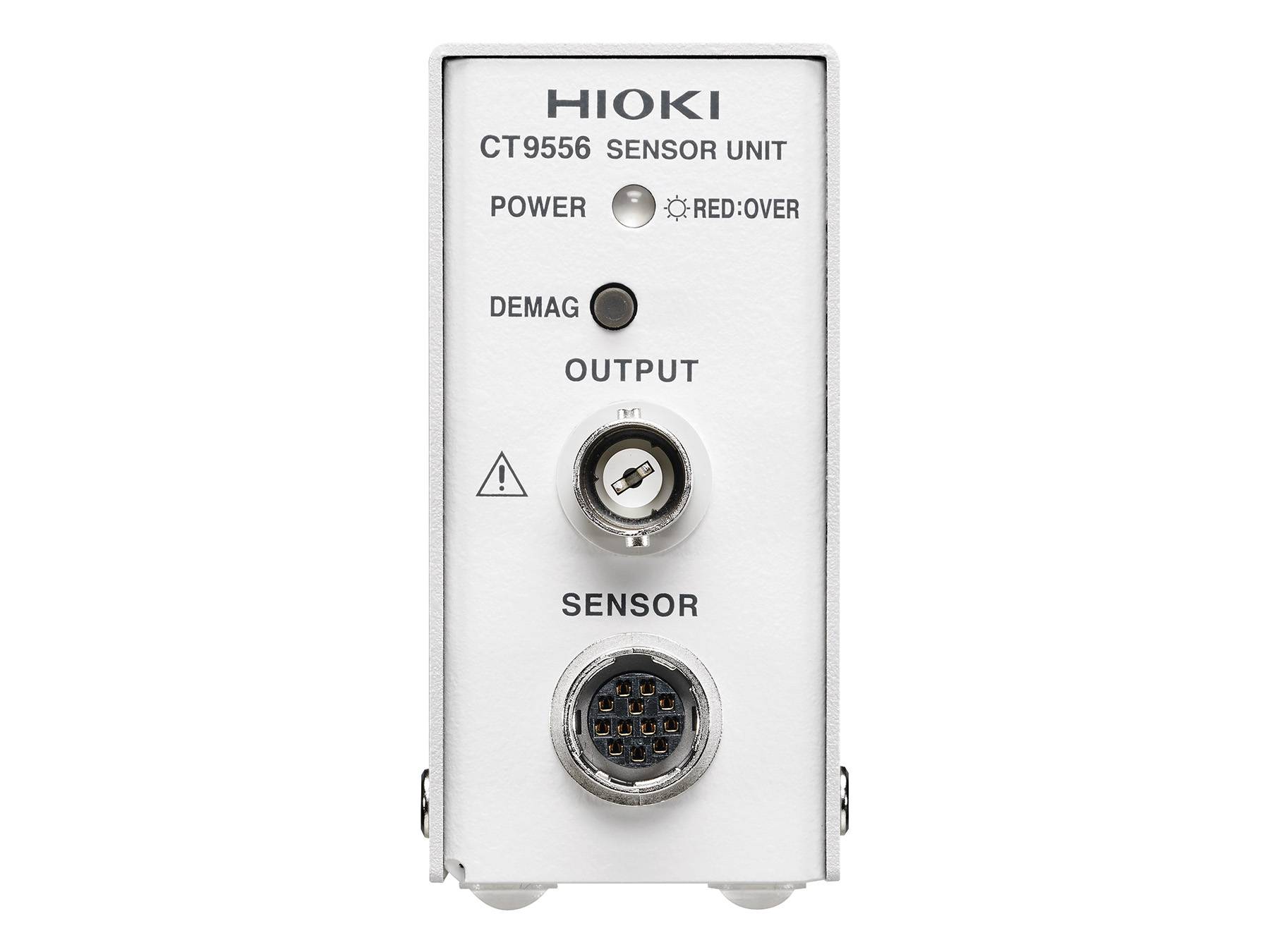

CT9556 - Stromsensor-Schnittstelle, 1 Kanal, mit RMS-Ausgang

1-Kanal Stromsensor-Schnittstelle für Stromsensoren und Stromzangen mit ME15WAnschluss, Sensorversorgung, BNC-Waveformausgang, BNC-RMS-Ausgang

Typische Anwendungen

Beobachtung von Motorstromverläufen
Wechselstrommessung mit Datenloggern über den RMS-Ausgang
Stromüberwachung in Batterie-Lade- und Entladesystemen
Analyse von Ein- und Ausgangsströmen von Wechselrichtern



Detaillierte Produktübersicht
Die CT9556 ist eine 1-Kanal Stromsensor-Schnittstelle für HIOKI hochpräzise FluxgateStromsensoren und Stromzangen mit ME15W-Anschluss. Das Gerät versorgt den
angeschlossenen Sensor mit Strom und stellt das Sensorsignal als Waveformausgang über
einen BNC-Anschluss bereit. Dadurch kann der angeschlossene Stromsensor mit
Oszilloskopen und anderen Datenerfassungssystemen verwendet werden.

HIOKI Stromsensoren mit ME15W-Anschluss liefern ein standardisiertes Ausgangssignal von
2 V Full Scale. Die CT9556 gibt dieses Sensorsignal unverändert über den BNCWaveformausgang aus. Die Genauigkeit des Waveformausgangs entspricht daher der
Genauigkeit des angeschlossenen Stromsensors.

Zusätzlich zum Waveformausgang verfügt die CT9556 über einen RMS-Ausgang über BNC
mit einem Full-Scale-Pegel von 2 V DC. Der RMS-Ausgang wandelt das Sensorsignal in eine
Gleichspannung proportional zum Effektivwert des Stroms um. Dadurch können
Wechselströme auch mit Messgeräten ohne eigene RMS-Berechnung gemessen werden,
beispielsweise mit Datenloggern oder Tischmultimetern mit Datenerfassung. Die Genauigkeit
des RMS-Ausgangs beträgt ±0,2 % vom Messwert ±0,1 % Full Scale (DC, 50/60 Hz). Dieser
Wert wird zur Genauigkeit des angeschlossenen Stromsensors addiert.
