HIOKI CM3289 - True-RMS-Zangenmessgerät für AC-Ströme bis 1000 A

Typische Anwendungen

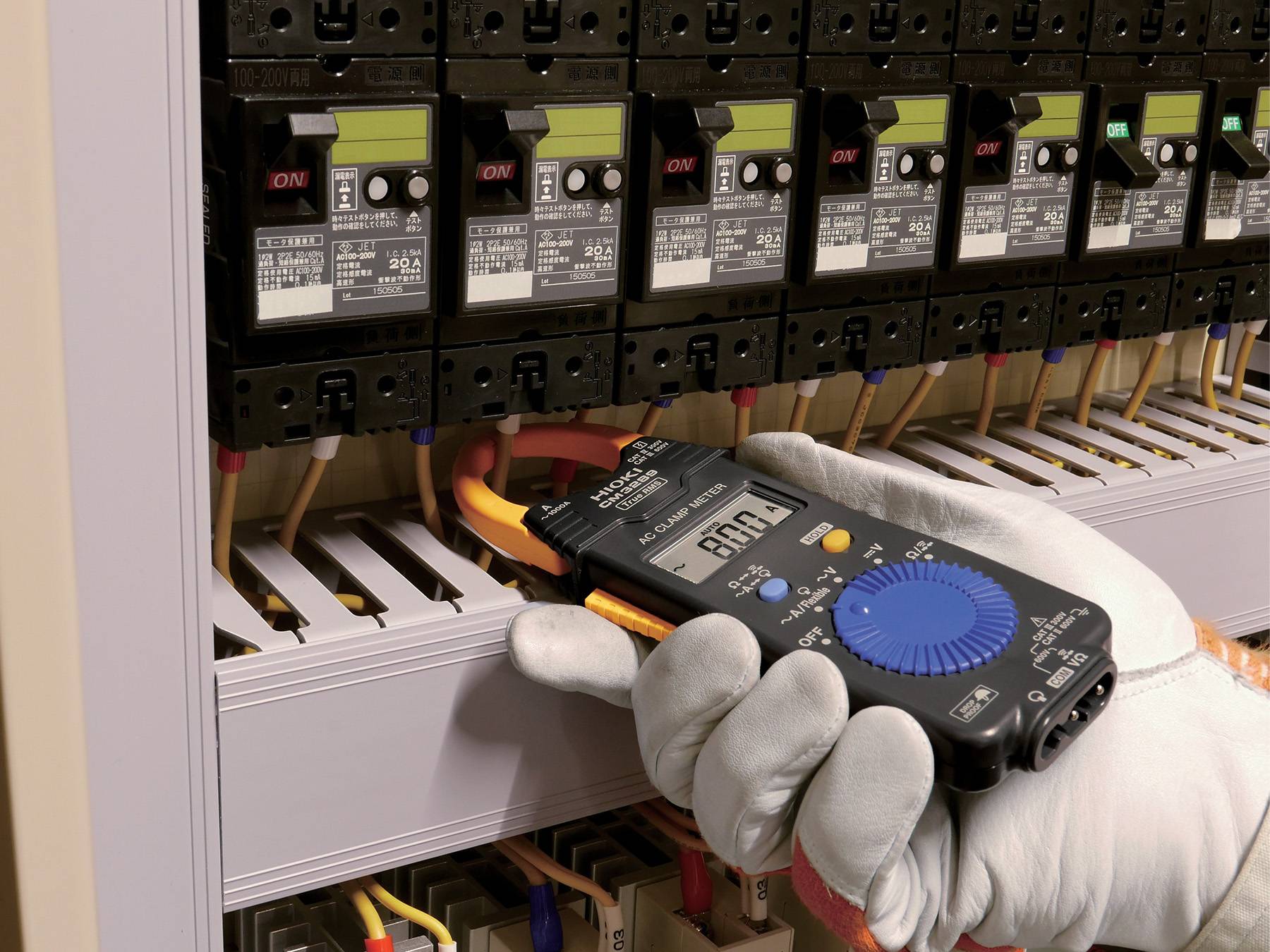

Strommessungen in elektrischen Installationen
Messungen an Stromkreisen mit nicht sinusförmigen Strömen
Service und Wartung elektrischer Anlagen







Detaillierte Produktübersicht

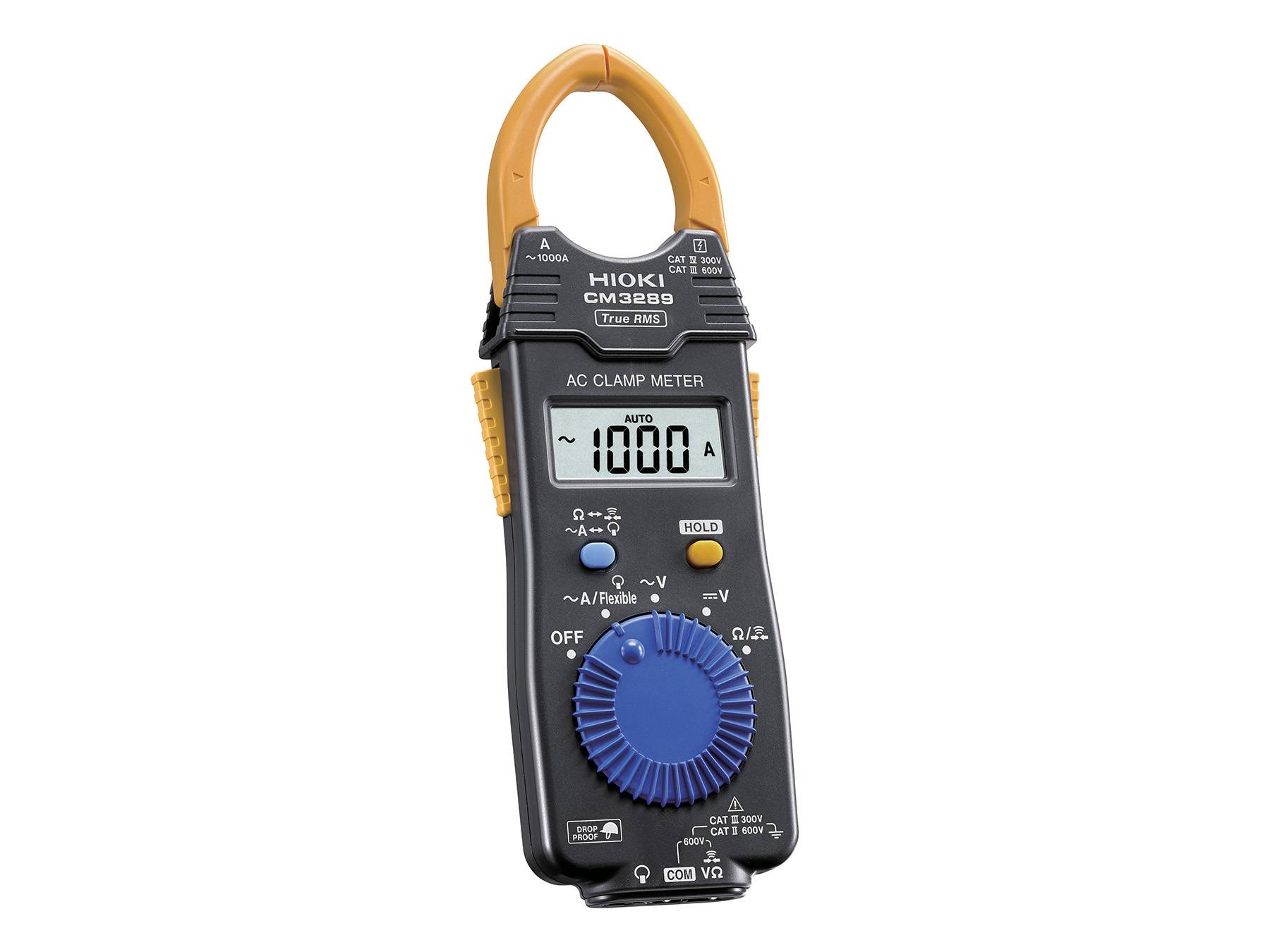

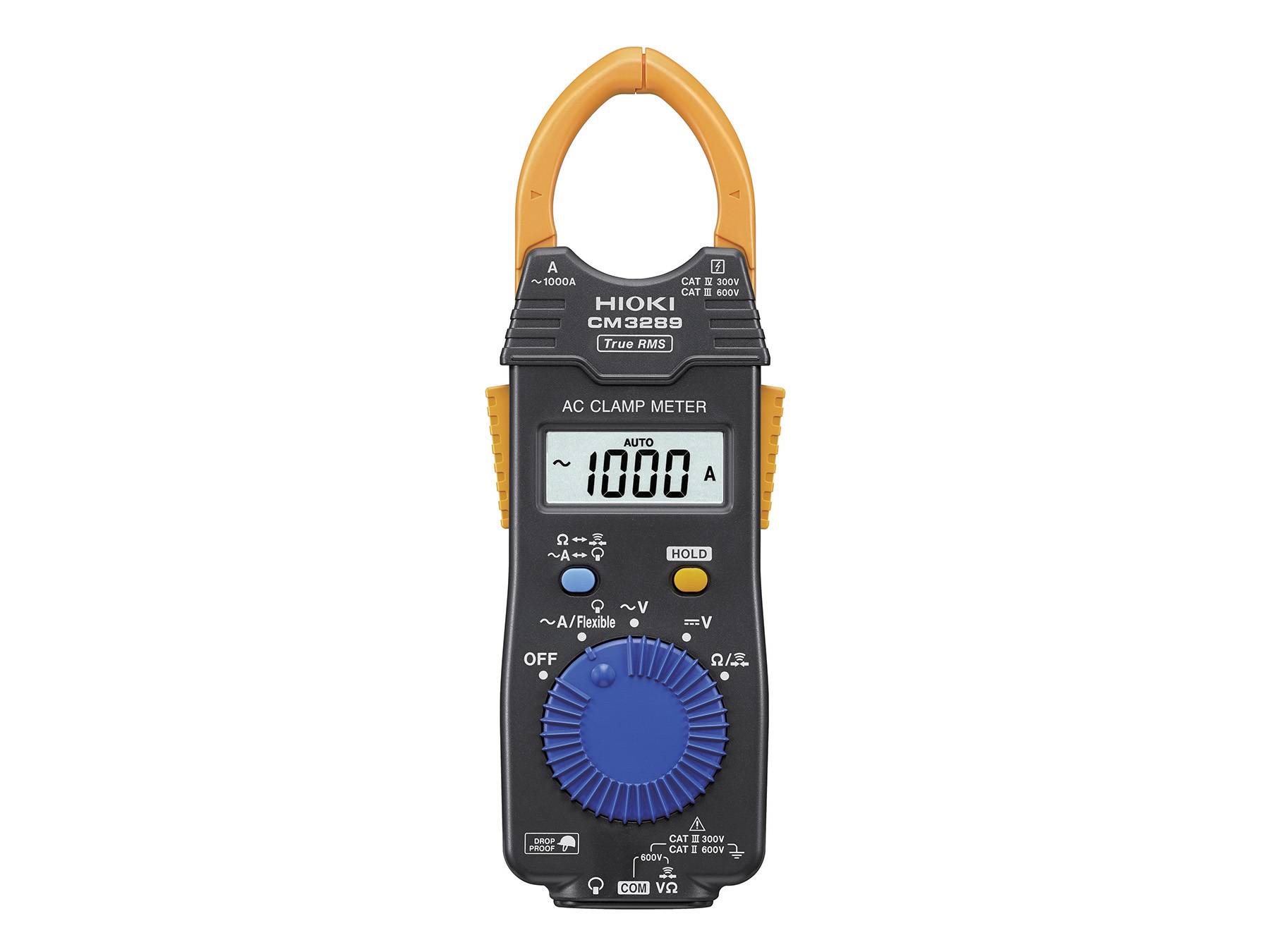

Das Zangenmessgerät CM3289 misst AC-Ströme in drei Messbereichen bis 1000 A mit TrueRMS-Messverfahren. Dadurch lassen sich auch Ströme mit nicht sinusförmigem Verlauf korrekt erfassen, wie sie typischerweise bei elektronischen Verbrauchern,
Frequenzumrichtern oder Schaltnetzteilen auftreten. Die Stromzange eignet sich für Leiter
bis 33 mm Durchmesser und besitzt eine optimierte Zangenform, die den Zugang zu Leitern
in dicht verdrahteten Verteilungen erleichtert. Damit eignet sich das Gerät für typische
Installationsleitungen und Versorgungsleiter in elektrischen Installationen und
Energieverteilungen.

Neben der AC-Strommessung unterstützt das Gerät Spannungsmessungen bis 600 V
AC/DC sowie Widerstandsmessung und Durchgangsprüfung. Die Sicherheitskategorien
betragen CAT IV 300 V / CAT III 600 V für die Strommessung und CAT III 300 V für die
Spannungsmessung.

Messleitungen und flexibler Stromsensor
Spannungs-, Widerstands- und Durchgangsmessungen erfolgen über die mitgelieferten
L9208 Messleitungen. Mit dem optionalen Messleitungshalter 9209 kann eine Messleitung
auf der Rückseite des Geräts fixiert werden. Die L9208 Messleitungen sind kompatibel mit
den optionalen HIOKI Zubehörteilen L4934 für eine temporäre freihändige Kontaktierung von
Leitern und Klemmen sowie L4933 für Messungen an eng beieinanderliegenden
Kontaktstellen.

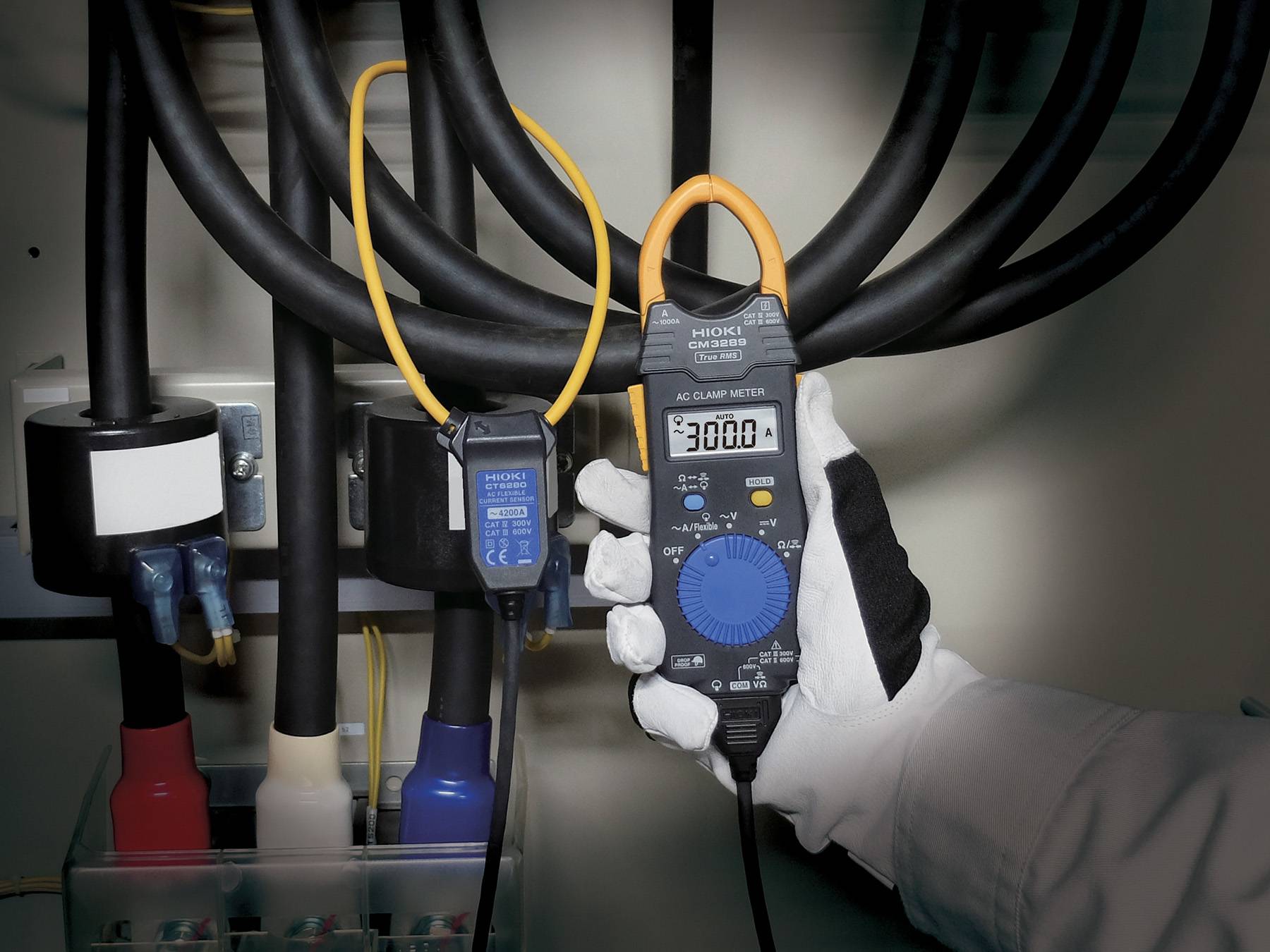

Für Messungen an größeren Leitern kann das Gerät mit dem optionalen flexiblen
Stromsensor CT6280 verwendet werden. Dadurch lassen sich AC-Strommessungen bis
4200 A erweitern. Die flexible Sensorspule ermöglicht Messungen an großen Leitern,
Sammelschienen und Kabelbündeln.

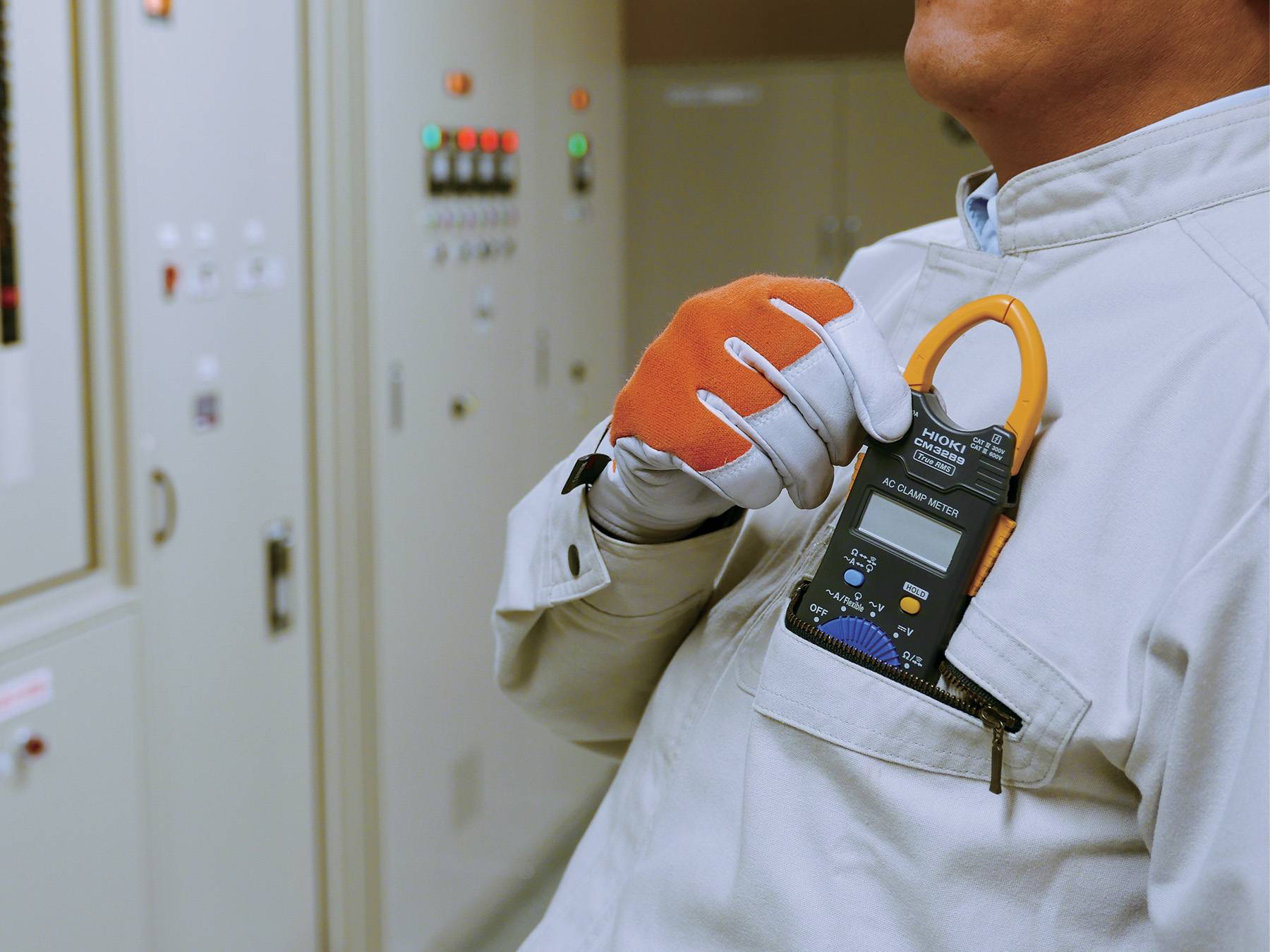

Für den Einsatz im Feld

Das Gerät ist für den Einsatz im Feld ausgelegt und besitzt einen Fallschutz aus 1 m Höhe.
Der Betriebstemperaturbereich von −25 °C bis 65 °C ermöglicht den Einsatz in
Außenanlagen und anspruchsvollen Umgebungen. Das CM3289 wird mit der Gerätetasche
9398 für Transport und Aufbewahrung geliefert. Wie alle Zangenmessgeräte von HIOKI wird
das Gerät in firmeneigenen Werken in Japan gefertigt.
