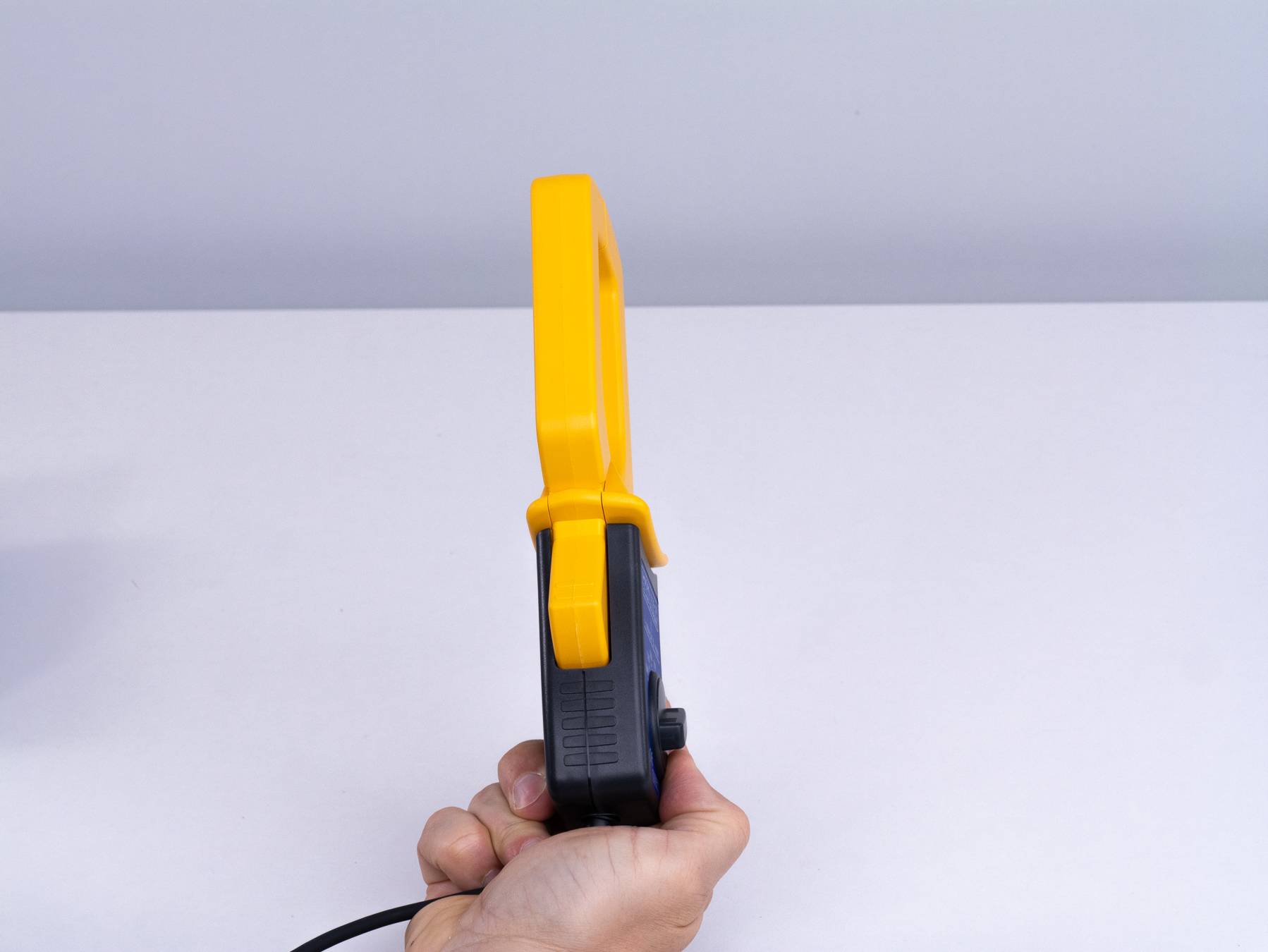

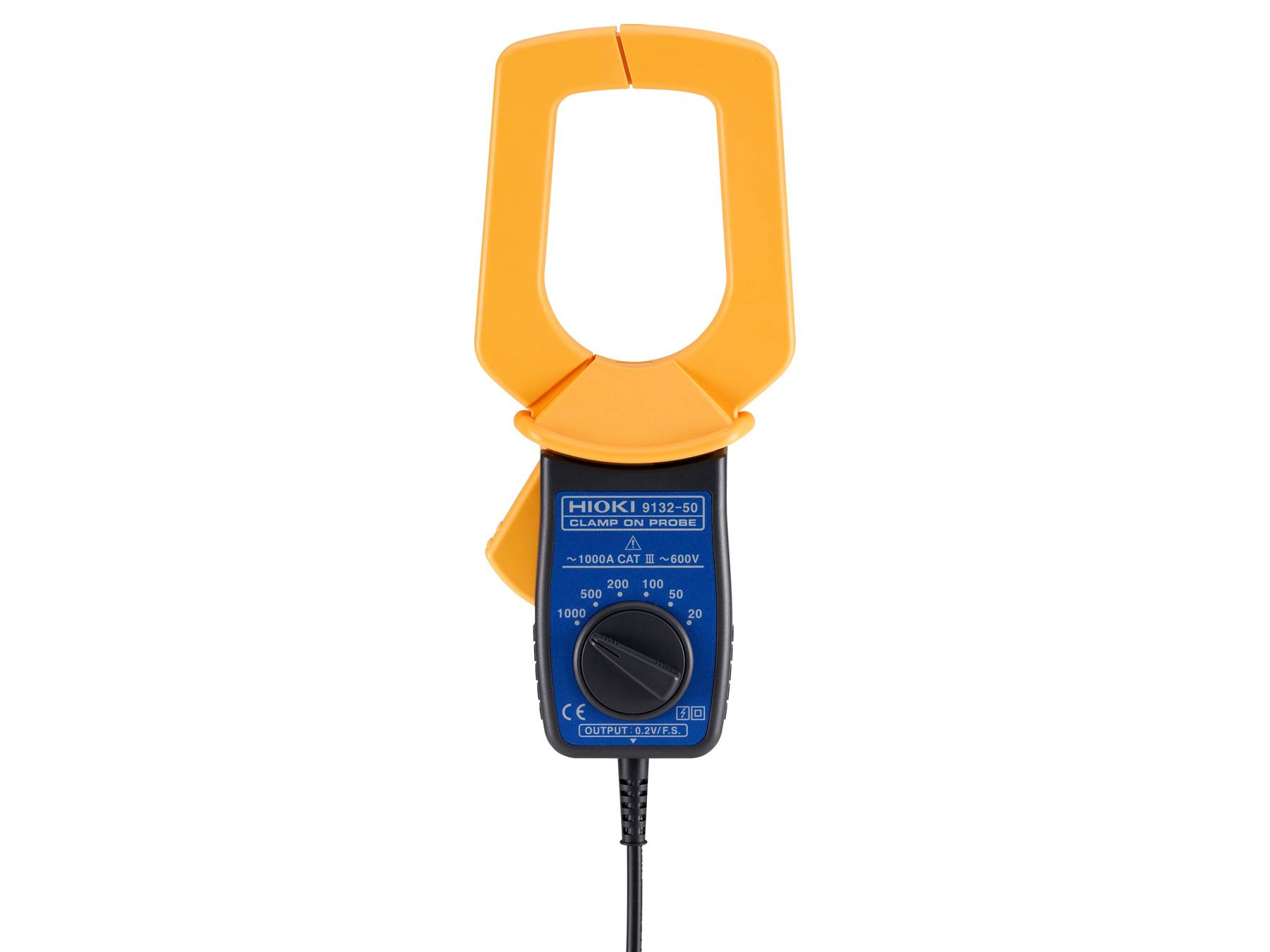

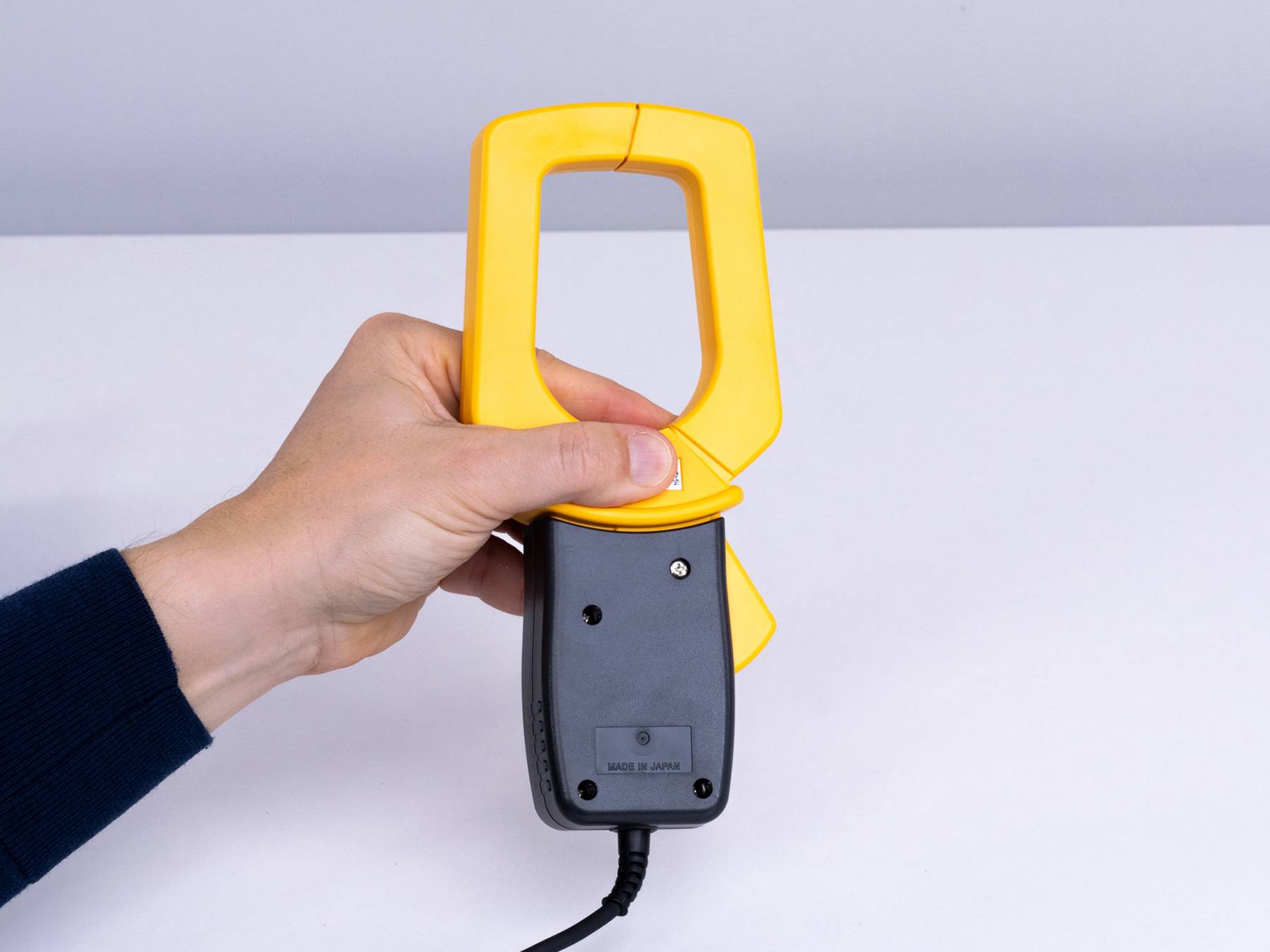

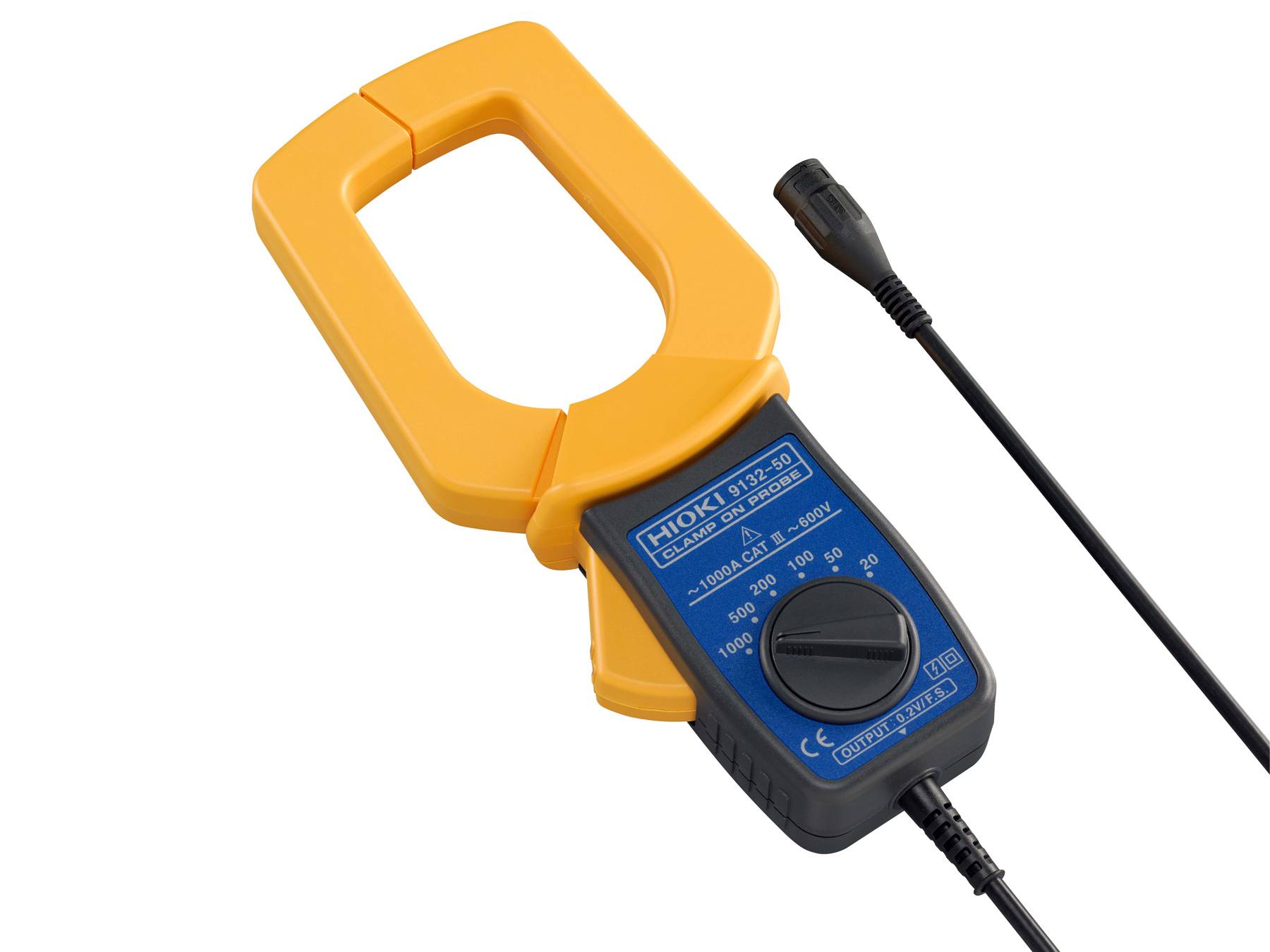

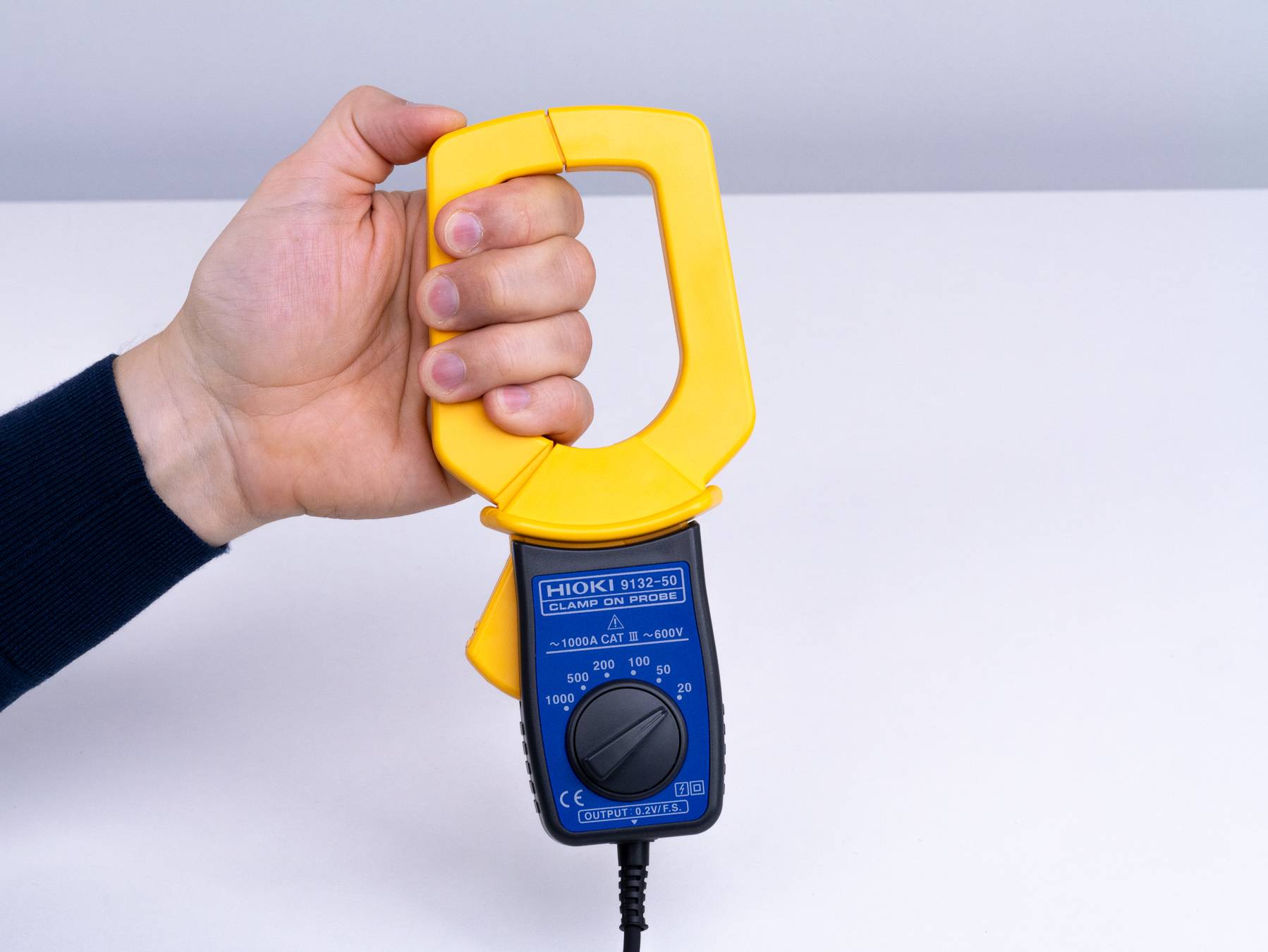

9132-50 - AC Mehrbereichs-Stromzange, 1000 A, 1 KHz, BNC-Ausgang

Die 9132-50 ist für AC Strommessungen von 20 A bis 1000 A AC ausgelegt und bietet 6
wählbare Messbereiche mit einem Spannungsausgang von 0,2 V AC Full Scale. Die
Stromzange arbeitet ohne externe Spannungsversorgung und ist für Messumgebungen bis
CAT III 600 V geeignet. Die Frequenzbandbreite beträgt 1 kHz.
Die vergrößerte Zangenöffnung ist für größere Leiter und Sammelschienen vorgesehen. Die
Stromzange ist für runde Leiter bis 55 mm Durchmesser sowie für Sammelschienen bis 80 ×
20 mm ausgelegt und eignet sich für Anwendungen in Energieverteilungen und industriellen
Installationen.
Die Signalübertragung erfolgt über ein fest angeschlossenes 3 m BNC-Kabel. Die
Stromzange kann mit Messgeräten verwendet werden, die über einen geeigneten ACSpannungseingang verfügen, darunter Multimeter, Recorder und Datenerfassungssysteme.
Bei Verwendung mit HIOKI Digitalmultimetern mit Stromzangenfunktion erfolgt der
Anschluss über den optionalen 9704 BNC-Adapter. Der passende Stromzangenbereich
kann am Multimeter eingestellt werden, sodass der Messwert direkt in Ampere angezeigt
wird. Bei Verwendung mit anderen Messgeräten sollte der Spannungsbereich dem Full
Scale Ausgang von 0,2 V AC entsprechen und die Eingangsimpedanz ausreichend hoch
sein, um die spezifizierte Messperformance sicherzustellen.
