3288 - Zangenmessgerät für AC und DC mit 1000 A Strombereich

Typische Anwendungen
Strommessungen bis 1000 A in Energieverteilungen und elektrischen Installationen
Überprüfung von Lastströmen an Motoren und netzbetriebenen Anlagen
Service und Wartung in industriellen und gebäudetechnischen Anlagen







Detaillierte Produktübersicht

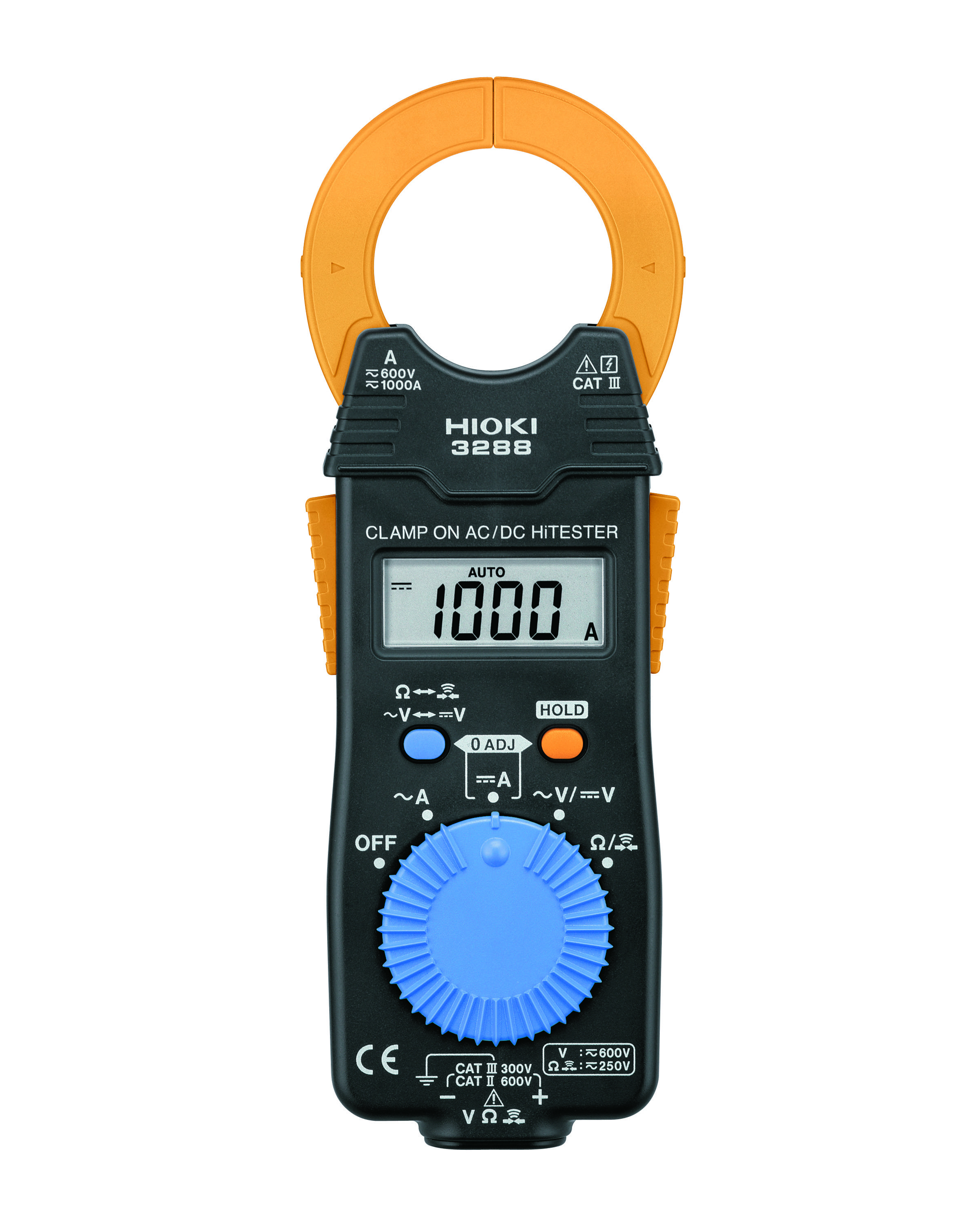

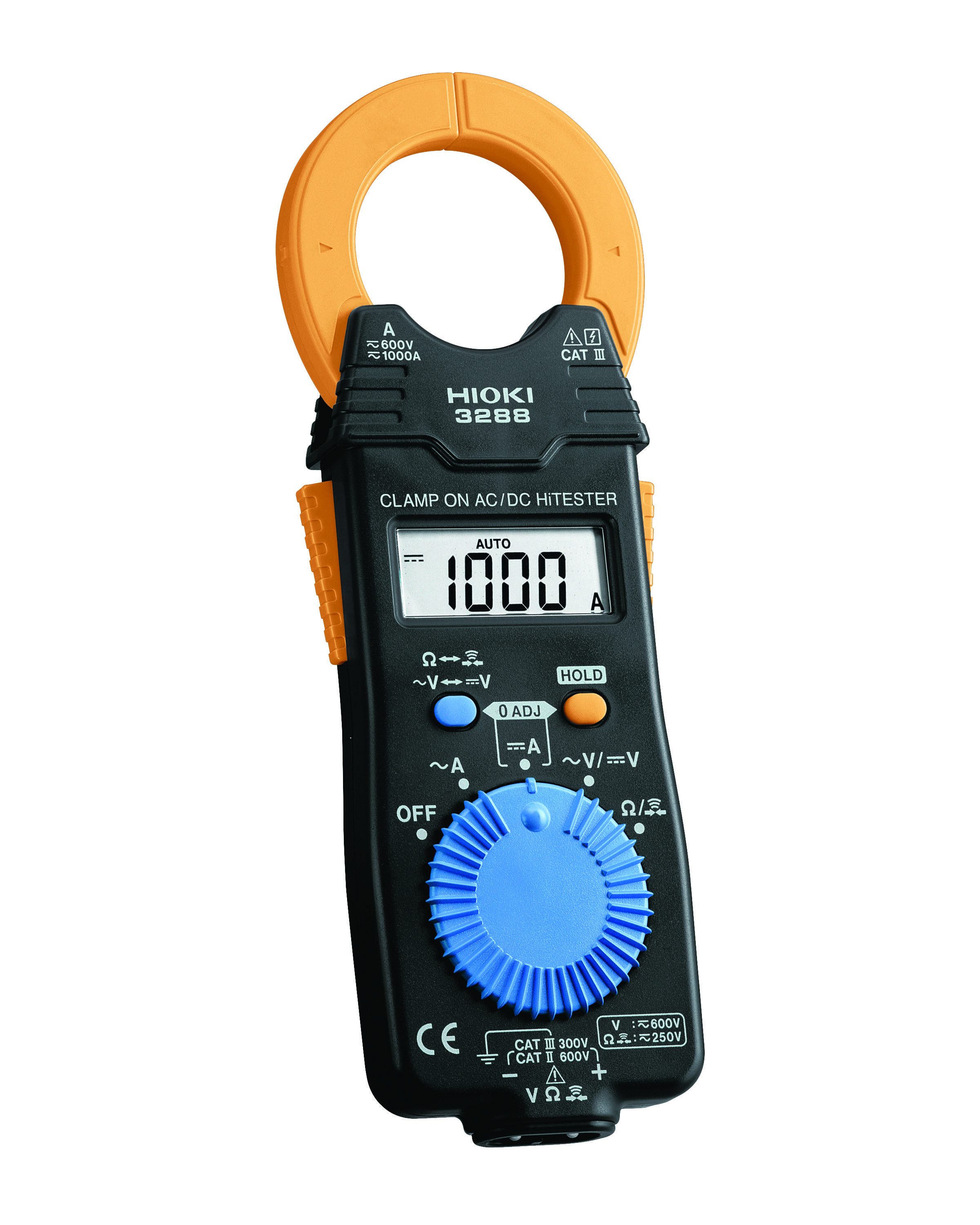

Das Zangenmessgerät 3288 misst AC- und DC-Ströme bis 1000 A. Mit Strombereichen von
100 A und 1000 A eignet sich das Gerät zur Überprüfung von Lastströmen in elektrischen
Installationen sowie in Maschinen und Anlagen.

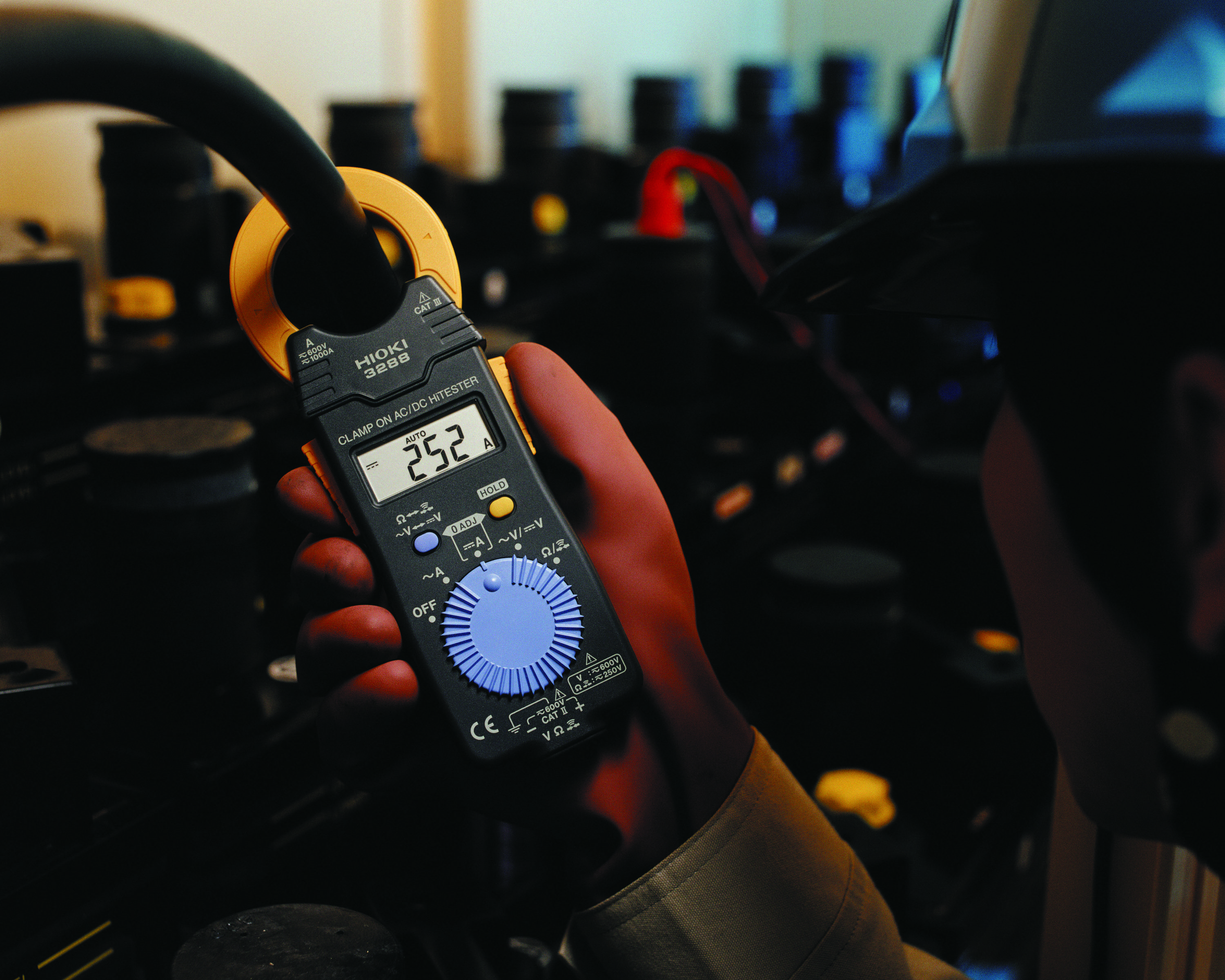

Die Strommessung erfolgt über die Zange, sodass Leiter direkt gemessen werden können,
ohne den Stromkreis zu öffnen. Dadurch lassen sich Ströme an Versorgungsleitungen,
Motoranschlüssen oder Verteilungen schnell prüfen. Die Zangenöffnung ermöglicht
Messungen an isolierten Leitern bis 35 mm Durchmesser.

Elektrische Messfunktionen
Zusätzlich zur Strommessung können Spannungen bis 600 V AC/DC gemessen werden.
Über die Messleitungen stehen außerdem Widerstandsmessung und Durchgangsprüfung
zur Verfügung, sodass elektrische Verbindungen und Stromkreise überprüft werden können.
Für DC-Strommessungen kann ein Nullabgleich durchgeführt werden, um den Sensor vor
der Messung zu justieren. Die Bereichswahl erfolgt automatisch oder manuell.

Die Spannungs-, Widerstands- und Durchgangsmessungen werden mit den mitgelieferten
L9208 Messleitungen durchgeführt. Optional ist der Test Lead Holder 9209 erhältlich. Mit
diesem Halter lässt sich eine Messleitung auf der Rückseite des Geräts befestigen, sodass
das Messgerät mit einer Hand gehalten werden kann, während beide Prüfspitzen an die
Messpunkte geführt werden.

Sicherheit und Einsatzbereich
Die Messkategorie hängt von der jeweiligen Messart ab. Für die Strommessung über die
Zange gilt CAT III 600 V. Spannungs- und Widerstandsmessungen über die Messleitungen
sind für CAT III 300 V beziehungsweise CAT II 600 V ausgelegt.

Damit eignet sich das Gerät für Messungen in elektrischen Installationen innerhalb von
Gebäuden, beispielsweise in Unterverteilungen, an Maschinenanschlüssen oder in
Stromkreisen von Anlagen. Das 3288 wird wie alle Zangenmessgeräte, Zangenmultimeter
und Stromzangen von HIOKI in eigenen Werken in Japan gefertigt.
