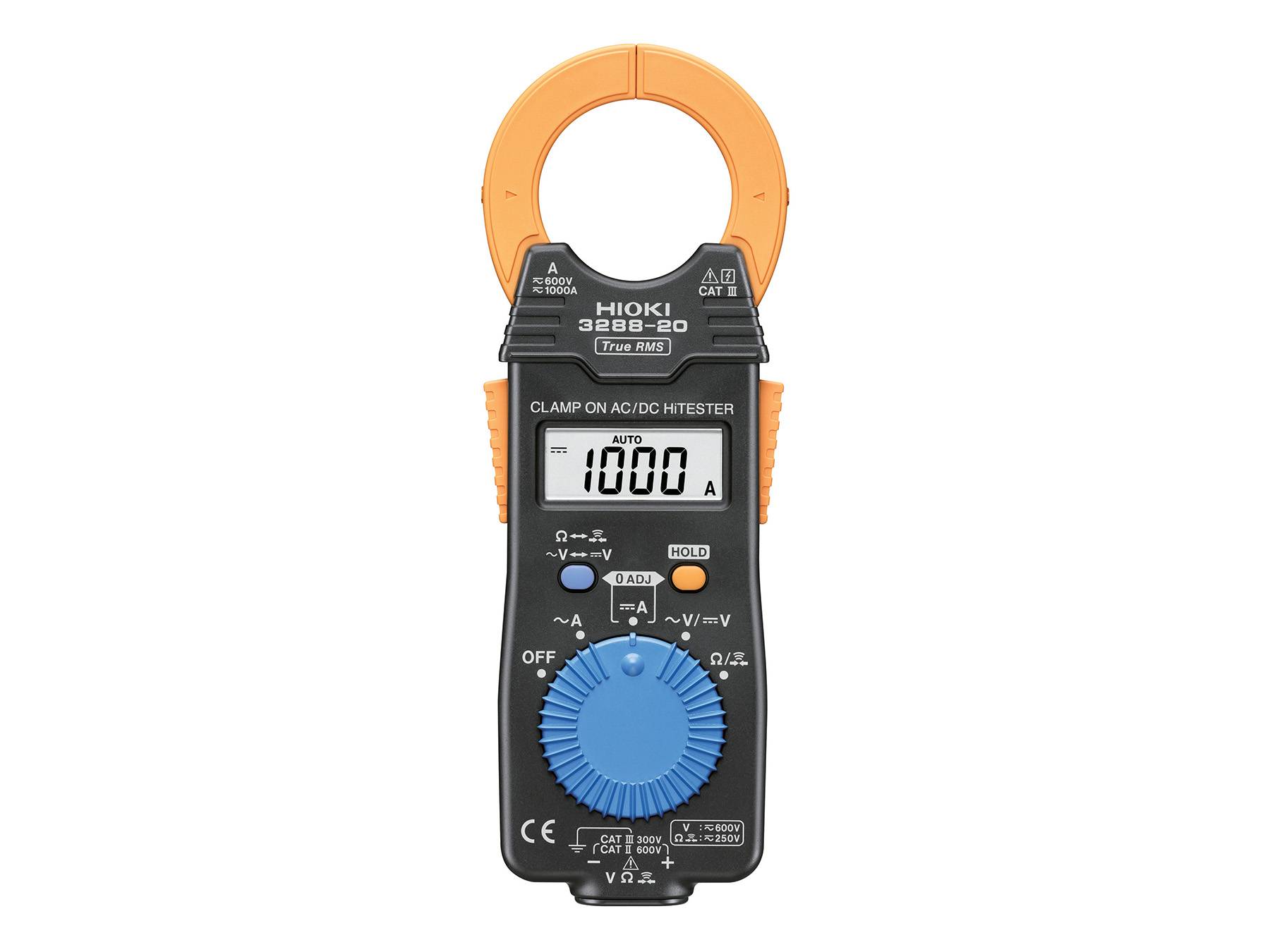

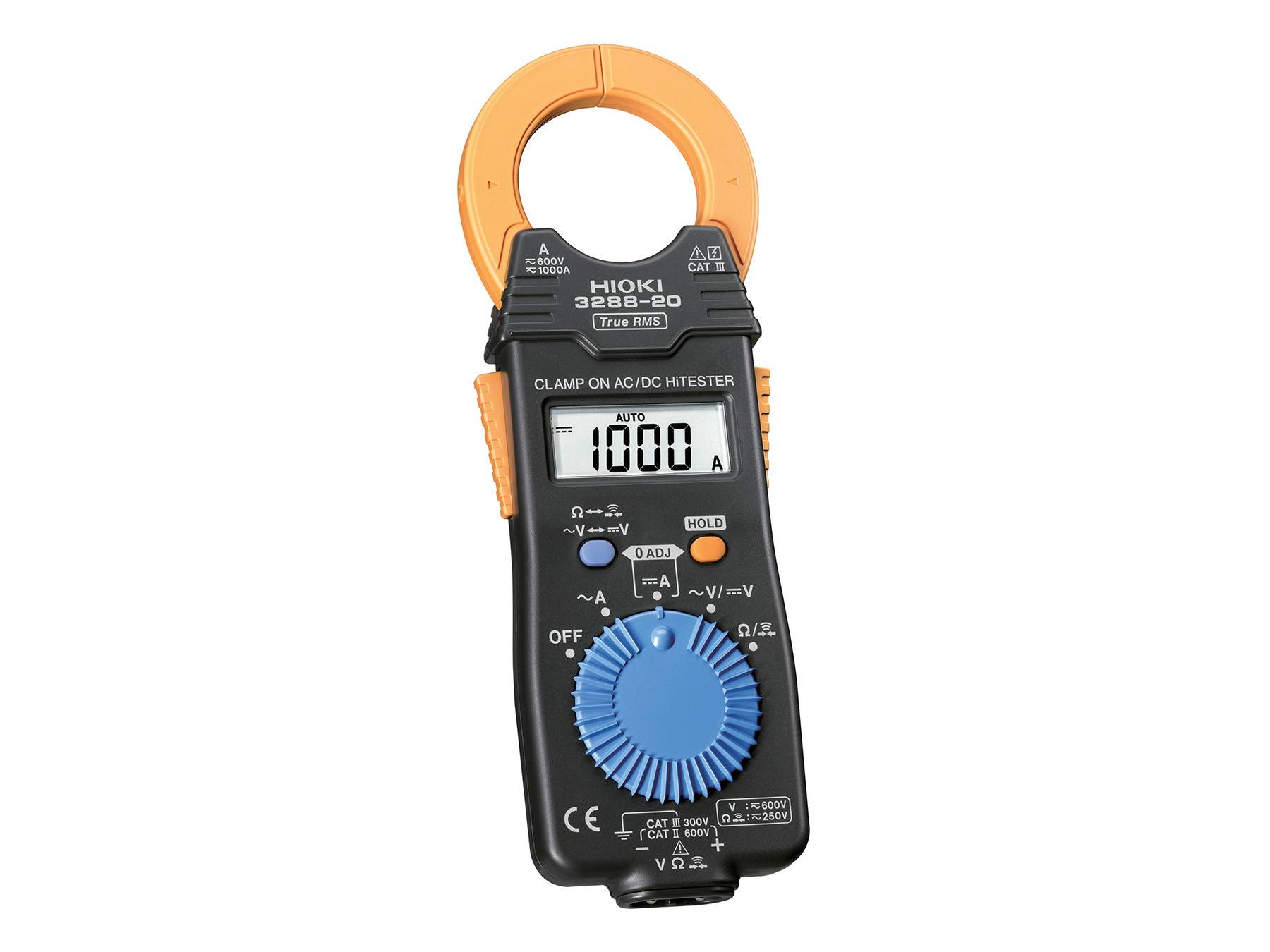

3288-20 - True-RMS-Zangenmessgerät für AC und DC mit 1000 A Strombereich

True-RMS-Zangenmessgerät mit 100 A und 1000 A Strombereichen für AC/DC,
Spannungsmessung bis 600 V AC/DC. CAT III 300 V (Spannung), CAT III 600 V (Strom), 35
mm Leiterdurchmesser, Widerstandsmessungen und Durchgangsprüfung
Typische Anwendungen

Strommessungen bis 1000 A in Energieverteilungen und elektrischen Installationen
Messungen an Umrichtern, Schaltnetzteilen und anderen leistungselektronischen
Systemen
Überprüfung von Strömen in Anlagen mit nichtsinusförmigen Lasten




Detaillierte Produktübersicht
Das Zangenmessgerät 3288-20 misst AC- und DC-Ströme mit True-RMS-Auswertung bis
1000 A. Mit den Strombereichen 100 A und 1000 A lassen sich sowohl typische Lastströme
in elektrischen Installationen als auch höhere Ströme in Maschinen und Anlagen erfassen.
Die True-RMS-Auswertung ermöglicht eine korrekte Strommessung auch bei
nichtsinusförmigen Strömen, wie sie beispielsweise bei Frequenzumrichtern,
Schaltnetzteilen oder elektronischen Verbrauchern auftreten.

Die Strommessung erfolgt über die Zange, sodass Leiter gemessen werden können, ohne
den Stromkreis zu öffnen. Die Zangenöffnung ermöglicht Messungen an isolierten Leitern
bis 35 mm Durchmesser.

Zusätzliche Messfunktionen

Neben der Strommessung unterstützt das Gerät Spannungsmessungen bis 600 V AC/DC
sowie Widerstands- und Durchgangsprüfungen über Messleitungen. Für DC-Strommessungen steht eine Nullabgleichfunktion zur Verfügung, um Sensorabweichungen
vor der Messung zu kompensieren. Das Gerät arbeitet mit automatischer oder manueller
Bereichswahl.

Spannungs-, Widerstands- und Durchgangsmessungen erfolgen über die mitgelieferten
L9208 Messleitungen. Als optionales Zubehör ist der Test Lead Holder 9209 erhältlich. Mit
diesem Halter lässt sich eine Messleitung an der Rückseite des Geräts fixieren, sodass das
Messgerät mit einer Hand gehalten werden kann, während beide Prüfspitzen an die
Messpunkte geführt werden.

Sicherheit und Einsatzbereich

Die Messkategorie hängt von der jeweiligen Messart ab. Die Strommessung über die Zange
ist für CAT III 600 V ausgelegt. Für Spannungs- und Widerstandsmessungen über die
Messleitungen gilt die Messkategorie CAT III 300 V beziehungsweise CAT II 600 V.

Damit eignet sich das Gerät für Strommessungen in elektrischen Installationen innerhalb von
Gebäuden, beispielsweise in Unterverteilungen, an Maschinenanschlüssen oder in
industriellen Stromkreisen. Das 3288-20 wird wie alle Zangenmessgeräte, Zangenmultimeter
und Stromzangen von HIOKI in eigenen Werken in Japan gefertigt.
