CM3286-90 - Leistungsmesszange mit Bluetooth, 600 A, 360 kW

Leistungsmesszange mit Bluetooth-Kommunikation für Wirk-, Blind- und Scheinleistung
sowie Leistungsfaktor und Phasenwinkel, Strom 0,060 A bis 600 A, Spannung 80 V bis 600
V, einphasige Energiemessung, CAT IV 600 V, CAT III 1000 V


Typische Anwendungen



Überprüfung von Last und Leistungsaufnahme in einphasigen Stromkreisen
Kontrolle von Leistungsfaktor und elektrischer Last an Motoren und Anlagen
Fehlersuche in elektrischen Installationen mit Leistungs- und Phasenmessung
Leistungsbewertung in symmetrischen und unsymmetrischen Dreiphasensystemen




Detaillierte Produktübersicht

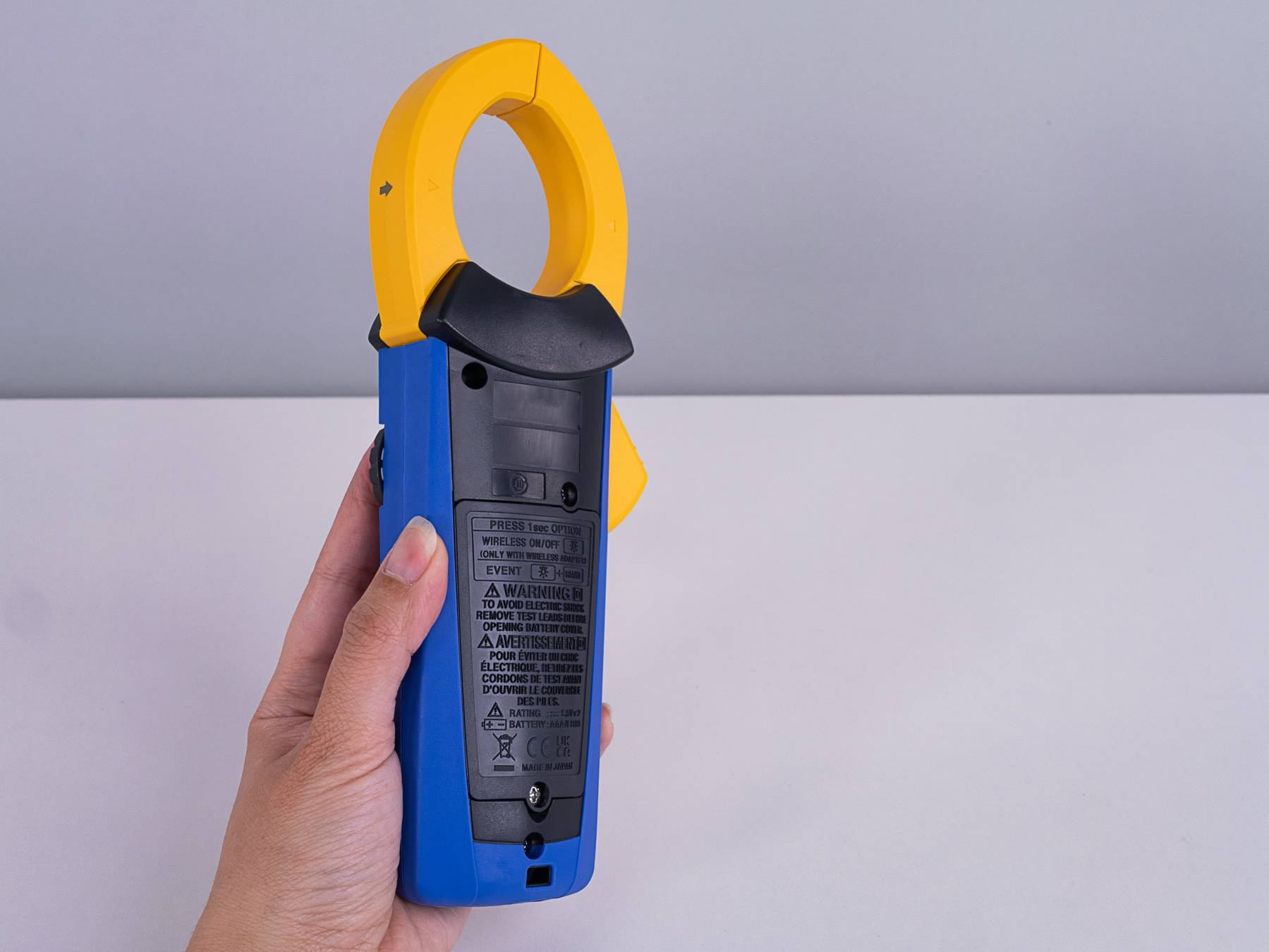

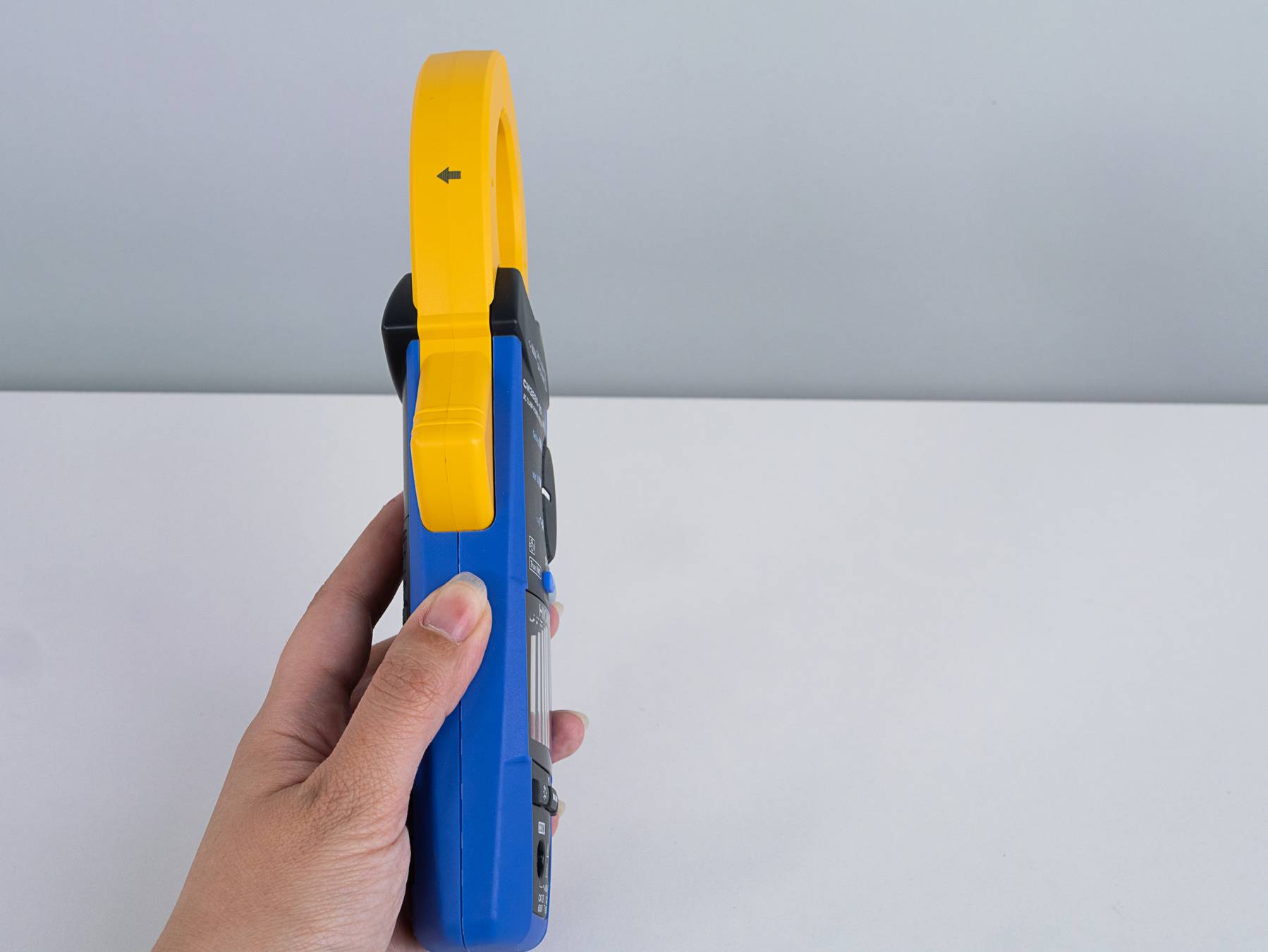

Der CM3286-90 ist ein Bundle bestehend aus der Leistungsmesszange CM3286-50 und
dem Wireless Adapter Z3210. Mit dem enthaltenen Adapter lassen sich Messwerte via
Bluetooth an die kostenlose Smartphone App GENNECT Cross übertragen und dort für
Harmonischenanalysen, drahtlose Datenaufzeichnung und die Dokumentation von
Messungen verwenden.

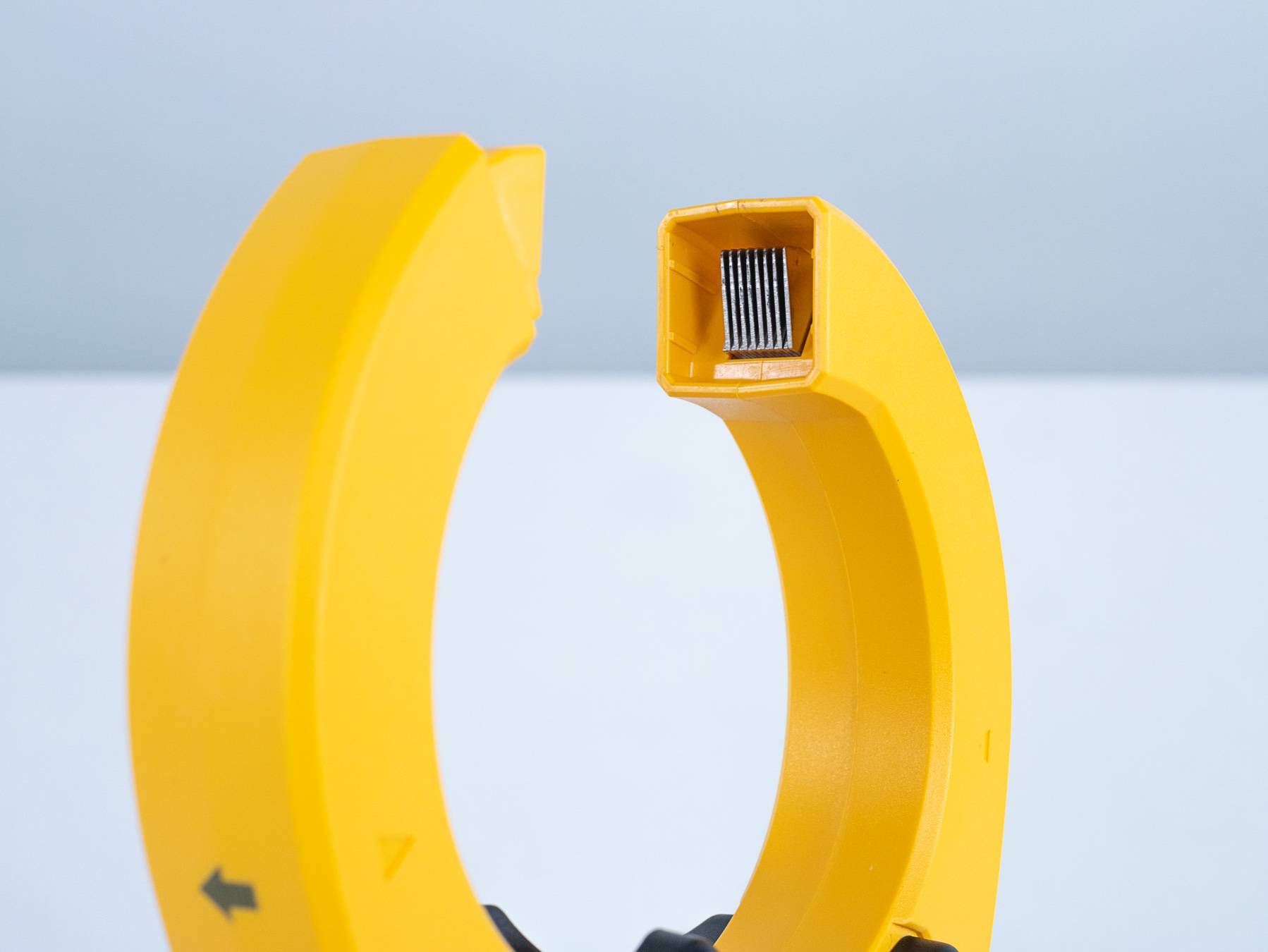

Elektrische Leistungsparameter werden durch die Kombination aus Strommessung mit der
Zange und Spannungsmessung über Messleitungen bestimmt. Das Gerät ermittelt Wirk-,
Blind- und Scheinleistung sowie Leistungsfaktor und Phasenwinkel. Der Strommessbereich
reicht von 60 mA bis 600 A bei einer Zangenöffnung von 46 mm, die Spannungsmessung
von 80 V bis 600 V. In einphasigen Netzen unterstützt der CM3286-90 Leistungsmessungen
von 0,005 kW bis 360 kW und kann zusätzlich die elektrische Energie erfassen.

Während ein Zangenmessgerät oder Zangenmultimeter durch Multiplikation von Strom und
Spannung höchstens eine Leistungsabschätzung ermöglicht, bestimmt der CM3286-90 zusätzlich den Phasenwinkel zwischen Strom und Spannung. Dadurch lassen sich Wirk-,
Blind- und Scheinleistung sowie der Leistungsfaktor berechnen und die tatsächliche
elektrische Belastung eines Stromkreises beurteilen.

Leistungsmessung in Drehstromsystemen

Der CM3286-90 ermöglicht die Bewertung von Drehstromsystemen durch einphasige
Leistungsmessungen. In symmetrischen Drehstromsystemen ohne Neutralleiter, wie
beispielsweise Motoren, wird die Leistung einer Phase gemessen und kann als
repräsentativer Wert für das System verwendet werden. In unsymmetrischen
Drehstromsystemen ohne Neutralleiter, wie beispielsweise industriellen Lasten, sind zwei
Messungen erforderlich und die gemessenen Leistungen werden addiert. In
Drehstromsystemen mit Neutralleiter, wie beispielsweise Verteilungen, werden drei
Messungen durchgeführt und zur Gesamtleistung zusammengefasst.

Bei sequenziellen Messungen unterstützen Verdrahtungshinweise im Display die korrekte
Anschlussführung. Da die einphasigen Messungen in unsymmetrischen Systemen
nacheinander erfolgen, sollten sich die Lasten während der Messsequenz möglichst wenig
verändern, um zuverlässige Ergebnisse zu erhalten.

Drahtlose Datenübertragung und Harmonische Analyse

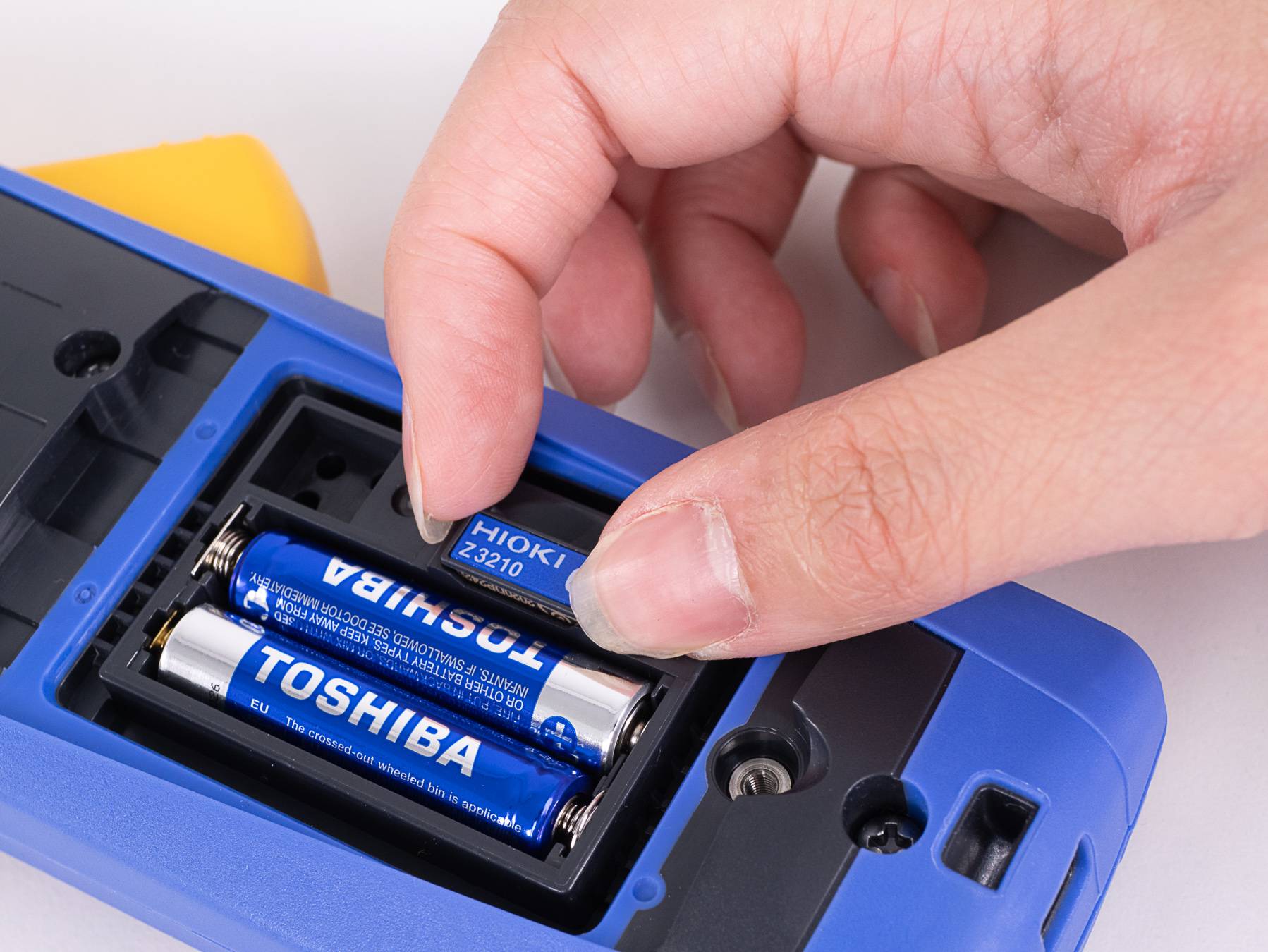

Mit dem enthaltenen Wireless Adapter Z3210 unterstützt der CM3286-90 die Bluetooth
Kommunikation mit der kostenlosen Smartphone App GENNECT Cross, die für Android und
iOS verfügbar ist. Messwerte können drahtlos an ein Smartphone oder Tablet übertragen
und dort weiter analysiert und dokumentiert werden.

Die App ermöglicht eine Harmonischenanalyse von Strom und Spannung bis zur 30.
Ordnung und unterstützt die drahtlose Aufzeichnung von Messwerten. Ergebnisse wie
Harmonische, Harmonischenanteile und Total Harmonic Distortion (THD) lassen sich als
Zahlenwerte, Diagramme oder Harmonikspektren darstellen. Aufgezeichnete Messdaten
können als CSV-Dateien exportiert und damit auch in anderer Software weiterverarbeitet
werden. Für die Nutzung der GENNECT Cross App oder den Export der Messdaten ist kein
Abonnement erforderlich.

Zusätzlich unterstützt der CM3286-90 die HID-Kommunikation über Bluetooth. Dadurch
lassen sich Messwerte direkt an einen PC übertragen und beispielsweise in
Tabellenkalkulationen wie Excel oder andere Anwendungen übernehmen.

Phasenprüfung und Hochstrommessung
Der CM3286-90 verfügt über eine Phasenprüffunktion zur Kontrolle der Phasenfolge in
Drehstromsystemen. Dabei vergleicht das Gerät die Phasenlage zwischen zwei
Spannungseingängen und zeigt die Drehrichtung im Display an.

Für Strommessungen oberhalb des internen Zangenmessbereichs von 600 A kann der
CM3286-90 mit dem optionalen Zangenadapter 9290-10 verwendet werden. Dieses Zubehör
arbeitet als Stromwandler mit einem Übersetzungsverhältnis von 10:1 und setzt hohe
Primärströme in einen entsprechend kleineren Sekundärstrom um, der vom Messgerät
erfasst werden kann.

Der Adapter unterstützt Dauerströme bis 1000 A AC sowie bis zu 1500 A AC für kurze Zeit.
Zudem ermöglicht er Messungen an größeren Leitern und Sammelschienen, die mit der
Standardzange nicht erfasst werden können.

Robuste Ausführung für den Feldeinsatz

Der CM3286-90 ist für den Einsatz in industriellen und elektrischen Umgebungen ausgelegt.
Eine helle Hintergrundbeleuchtung und das Display mit großem Blickwinkel sorgen dafür,
dass Messwerte auch in schlecht beleuchteten Bereichen oder in Verteilungen gut ablesbar
bleiben.

Mit einer Sicherheitskategorie von CAT IV 600 V (CAT III 1000 V) eignet sich das Gerät für
Messungen an Hausanschlüssen und Verteilungen und ist für transiente Überspannungen
bis 8 kV ausgelegt. Bei zu hohen Strom- oder Spannungswerten warnt das Gerät den
Anwender durch eine rote Hintergrundbeleuchtung und ein akustisches Signal.

Der spezifizierte Betriebstemperaturbereich von −25 °C bis +65 °C ermöglicht den
zuverlässigen Einsatz in elektrischen Installationen im Innen- und Außenbereich. Der
CM3286-90 wurde in Japan entwickelt und wird dort hergestellt und steht für HIOKIs
langjährige Verpflichtung zu Präzision, Zuverlässigkeit und kontrollierter Fertigungsqualität.
