CM3291 - True-RMS-AC-Zangenmessgerät 2000 A für enge Einbausituationen

Typische Anwendungen
Strommessungen an größeren Leitern in elektrischen Installationen
Messungen in dicht verdrahteten Verteilungen
Messungen an Stromkreisen mit nicht sinusförmigen Strömen





Detaillierte Produktübersicht

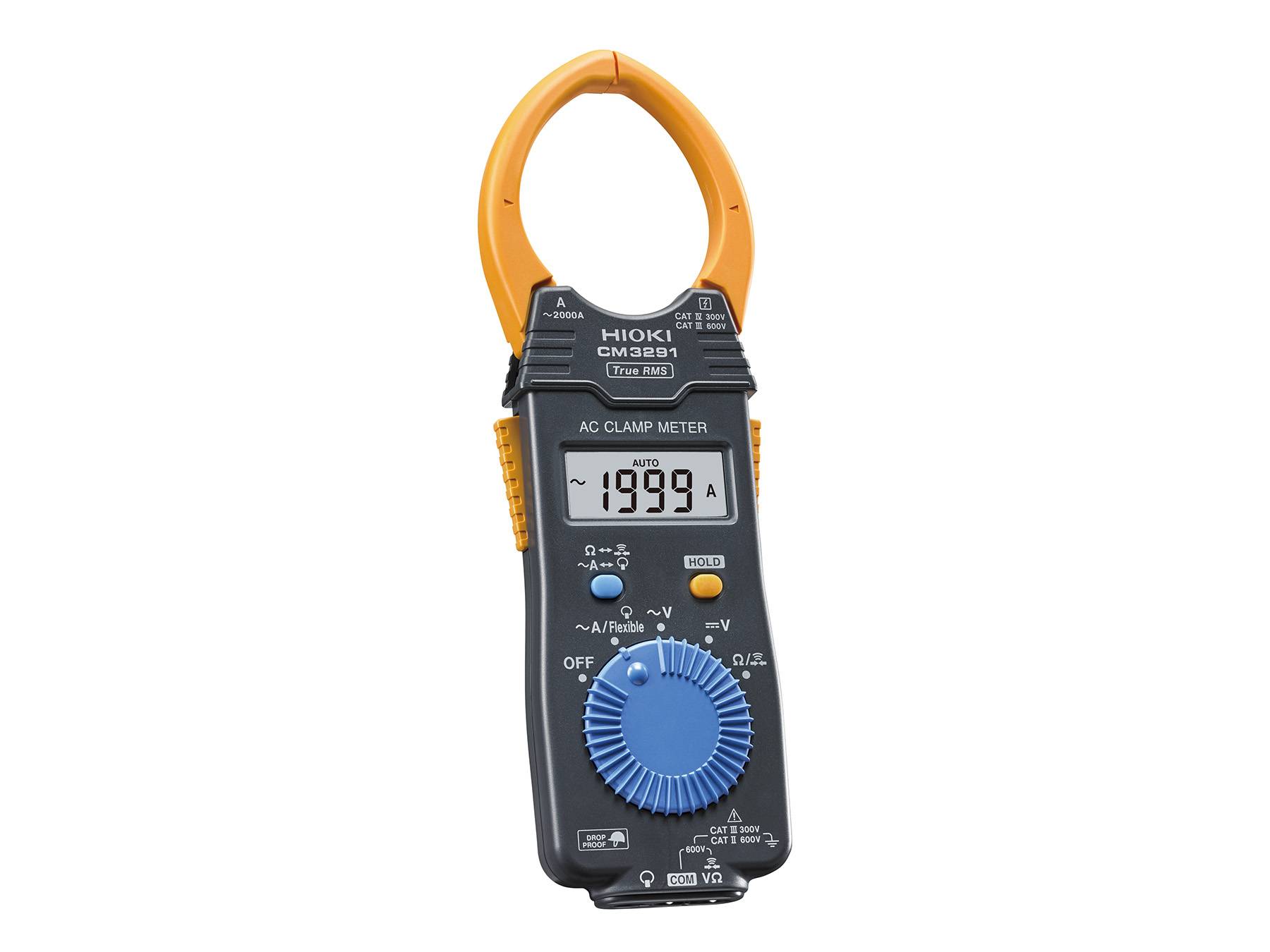

Das Zangenmessgerät CM3291 misst AC-Ströme in drei Messbereichen bis 2000 A mit TrueRMS-Messverfahren. Dadurch lassen sich auch Ströme mit nicht sinusförmigem Verlauf korrekt erfassen, wie sie typischerweise bei elektronischen Verbrauchern,
Frequenzumrichtern oder Schaltnetzteilen auftreten.

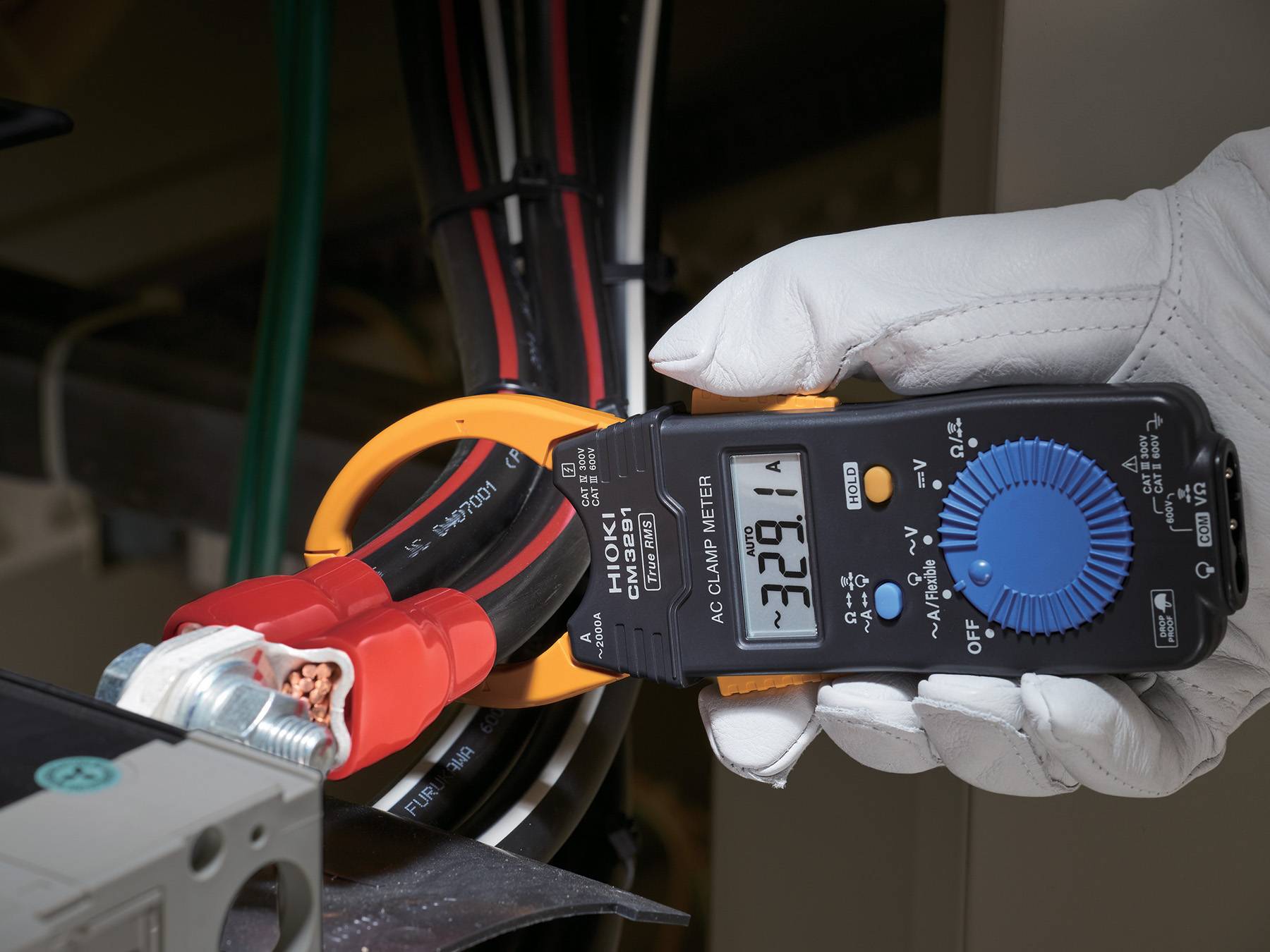

Die Stromzange eignet sich für Leiter bis 46 mm Durchmesser und ermöglicht Messungen
auch in dicht verdrahteten Verteilungen und Schaltschränken, in denen um den Leiter nur
wenig Platz vorhanden ist. Damit lassen sich auch größere Installationsleitungen und
Versorgungsleiter in elektrischen Installationen und Energieverteilungen messen.

Neben der AC-Strommessung unterstützt das Gerät Spannungsmessungen bis 600 V
AC/DC sowie Widerstandsmessung und Durchgangsprüfung. Die Sicherheitskategorien
betragen CAT IV 300 V / CAT III 600 V für Strom- und Spannungsmessungen.

Messleitungen und flexibler Stromsensor

Spannungs-, Widerstands- und Durchgangsmessungen erfolgen über die mitgelieferten
L9208 Messleitungen. Mit dem optionalen Messleitungshalter 9209 kann eine Messleitung
auf der Rückseite des Geräts fixiert werden. Die L9208 Messleitungen sind kompatibel mit
den optionalen HIOKI Zubehörteilen L4934 für eine temporäre freihändige Kontaktierung von
Leitern und Klemmen sowie L4933 für Messungen an eng beieinanderliegenden
Kontaktstellen.

Für Messungen an größeren Leitern kann das Gerät mit dem optionalen flexiblen
Stromsensor CT6280 verwendet werden. Dadurch lassen sich AC-Strommessungen bis
4200 A erweitern und auch große Leiter, Sammelschienen und Kabelbündel erfassen.

Transport und Schutz

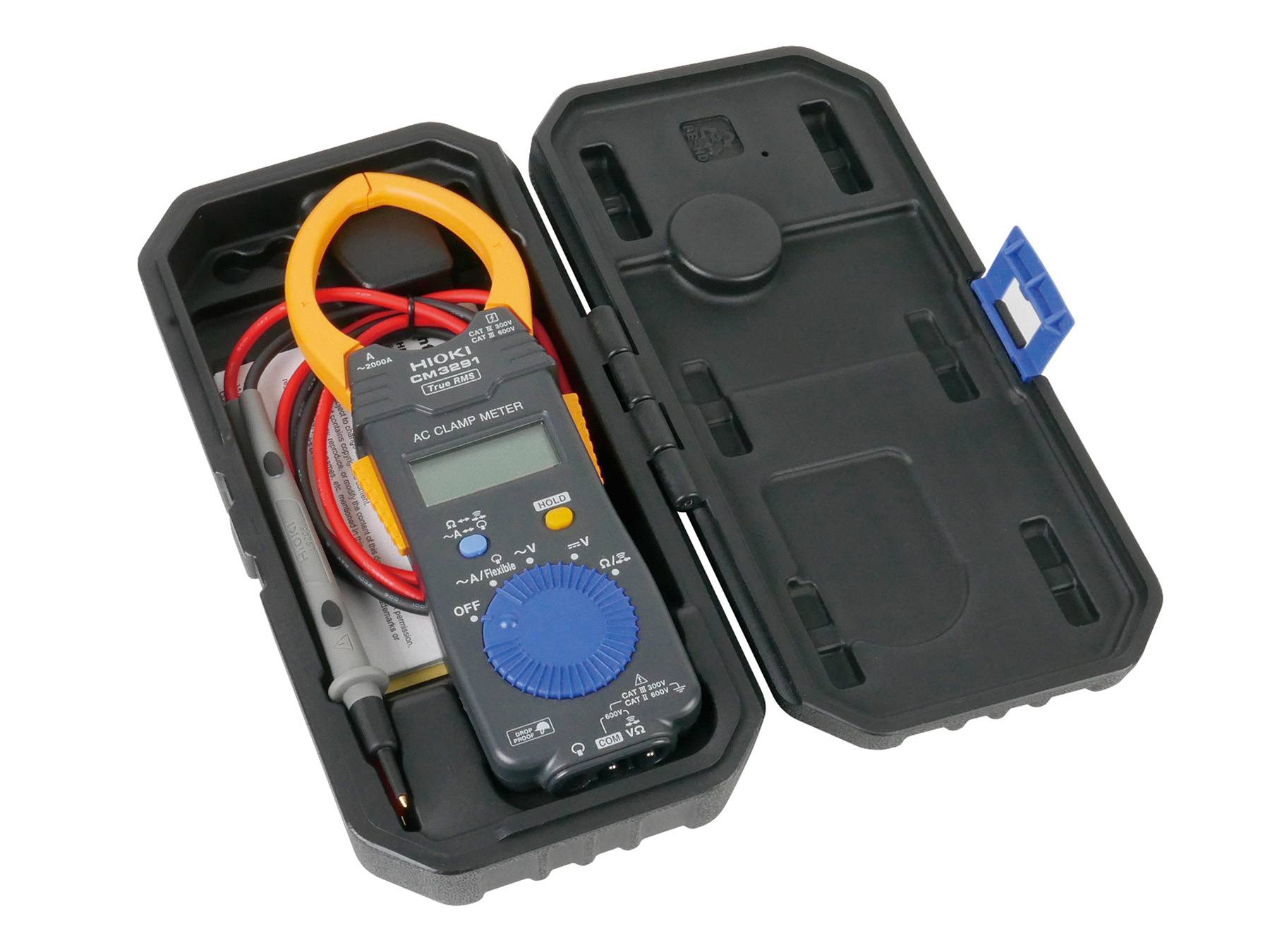

Das CM3291 wird mit einem stabilen Hartschalenkoffer geliefert, der das Gerät bei Transport
und Einsatz in rauen Arbeitsumgebungen schützt. Das Gerät passt auch dann in den Koffer,
wenn der optionale Messleitungshalter 9209 montiert ist.

Aufgrund der größeren Zangenbacken passt das CM3291 nicht in die kleineren, auch
separat erhältlichen HIOKI Gerätetaschen 9398 oder C0205, die für Zangenmessgeräte mit
kleineren Zangenöffnungen vorgesehen sind. Wird der optionale flexible Stromsensor
CT6280 zusammen mit dem CM3291 eingesetzt, empfiehlt sich die größere optionale
Gerätetasche 9812 für den gemeinsamen Transport von Messgerät und Sensor.

Für den Einsatz im Feld

Das Gerät ist für den Einsatz im Feld ausgelegt und besitzt einen Fallschutz aus 1 m Höhe.
Der Betriebstemperaturbereich von −25 °C bis 65 °C ermöglicht den Einsatz in
Außenanlagen und anspruchsvollen Umgebungen. Wie alle Zangenmessgeräte von HIOKI
wird das Gerät in firmeneigenen Werken in Japan gefertigt.
