MR8870 - Tragbarer 2-Kanal-Memory Recorder mit RMS-Datenaufzeichnung, 1 MS/s

Kompakter Memory Recorder mit 2 isolierten Analogkanälen und BNC-Eingängen, 1 MS/s
Wellenformaufzeichnung und RMS-Datenaufzeichnung mit bis zu 1000 Werten pro
Sekunde, max. 300 V AC/DC CAT II, Versorgung über AC, DC oder Akku


Typische Anwendungen

Erfassen von Spannungseinbrüchen, Überspannungen und transienten
Netzstörungen
Erkennen kurzzeitiger Spannungs- oder Stromabweichungen über längere Zeiträume
mittels RMS-Datenaufzeichnung
Aufzeichnen von Einschaltströmen und Schaltzeiten von Motoren
Diagnose von SPS-, Relais- und Steuersignalen




Detaillierte Produktübersicht

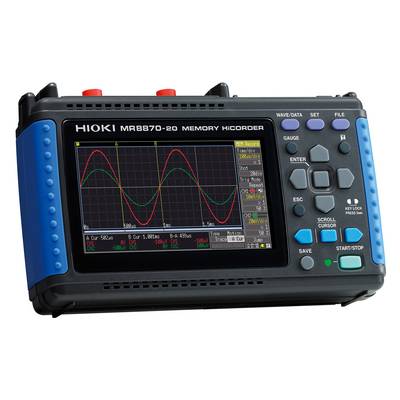

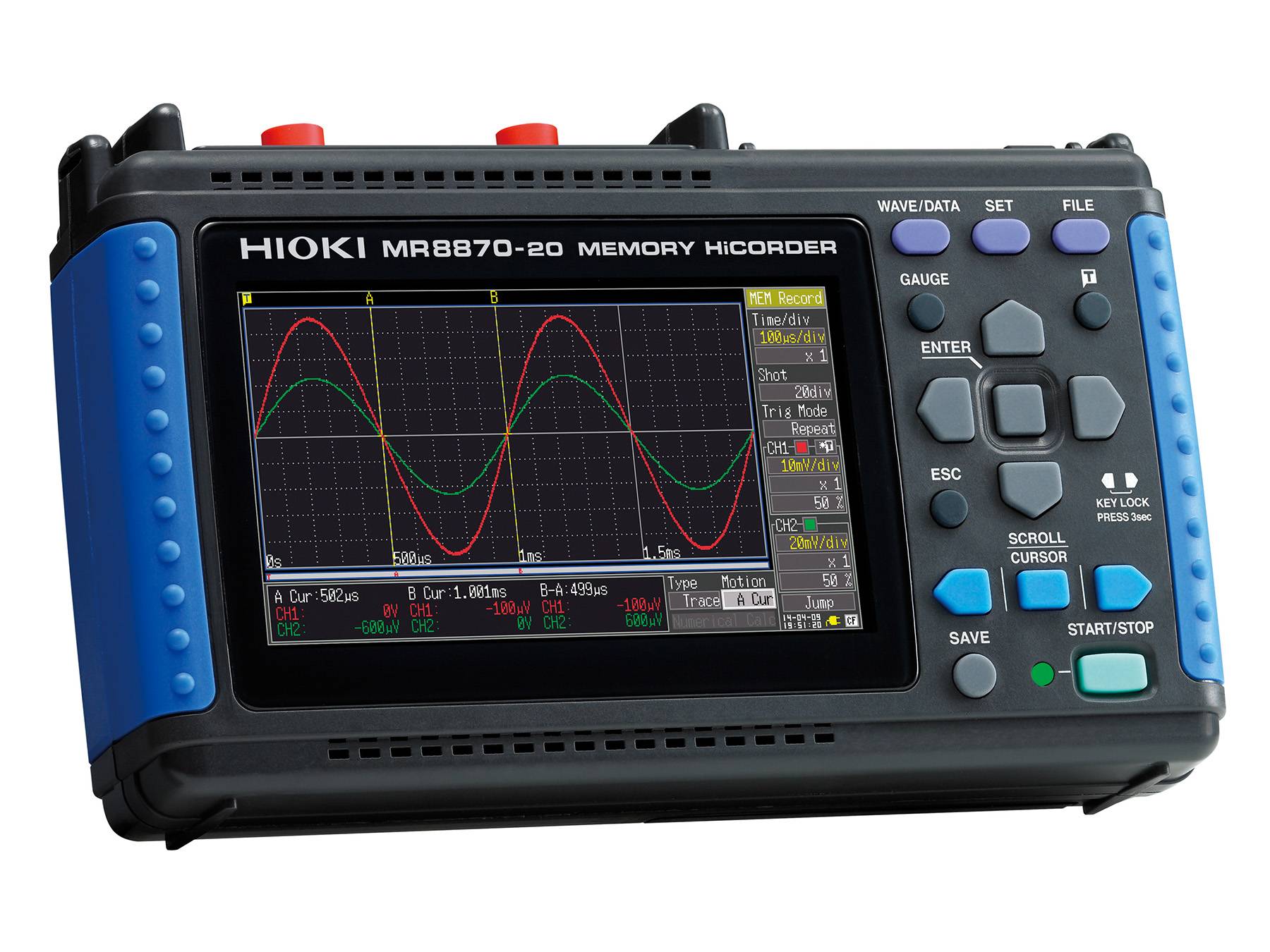

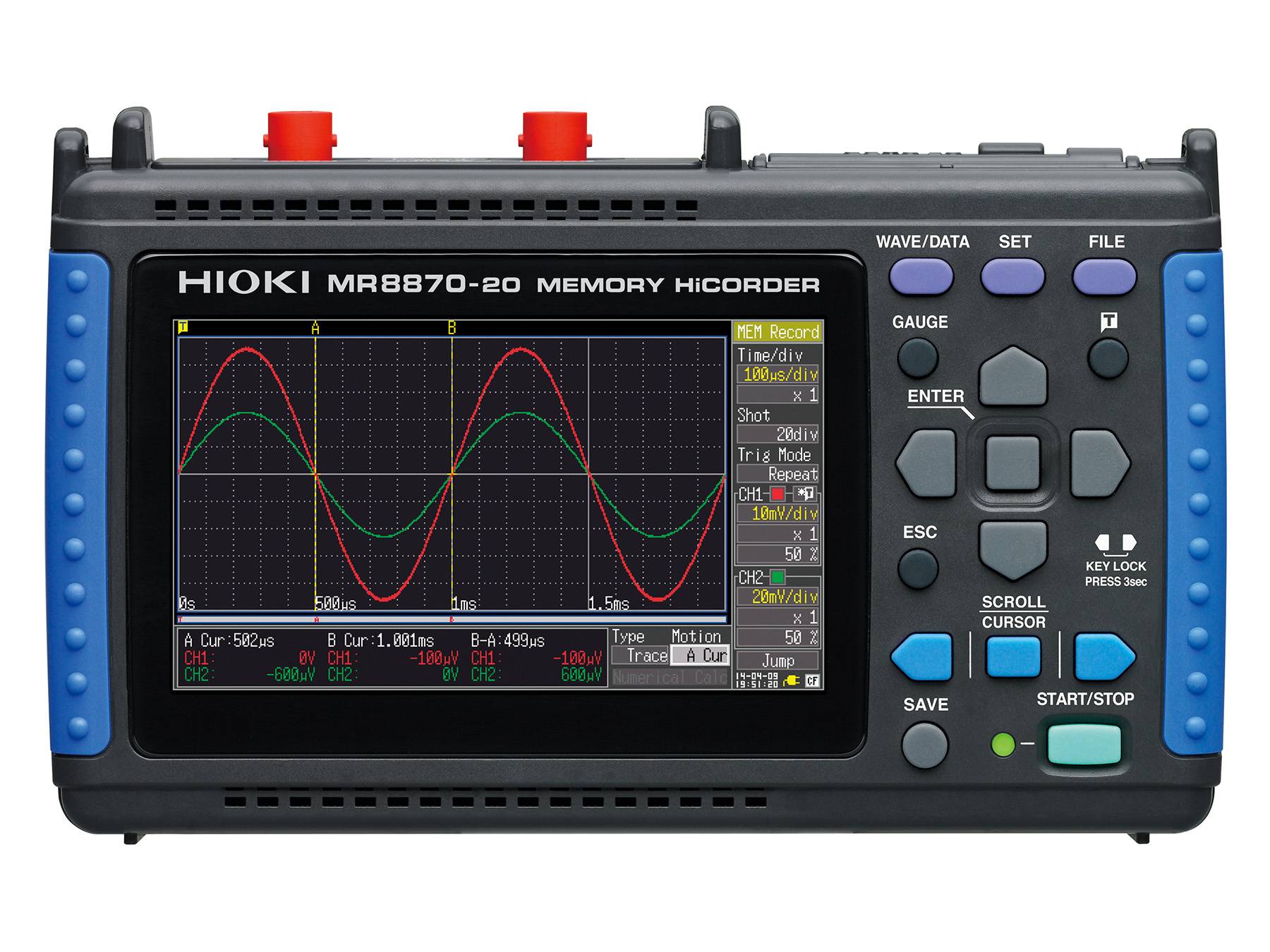

Der MR8870 Memory Recorder ist ein kompaktes mobiles Datenerfassungssystem für
schnelle, isolierte Wellenformaufzeichnungen im Service- und Wartungseinsatz. Als RMS
Recorder konfiguriert berechnet das Gerät bis zu 1000 RMS-Werte pro Sekunde, wodurch
kurzzeitige Spannungs- oder Stromabweichungen auch bei längeren Messungen erfasst
werden können.

Ausgestattet mit zwei isolierten Analogkanälen mit BNC-Eingängen und vier Logikeingängen
ermöglicht der MR8870 die gleichzeitige Erfassung analoger Wellenformen und digitaler
Signale. Jeder Analogeingang erlaubt die direkte Spannungsmessung bis 400 V DC und ist
gegenüber Erde bis 300 V AC/DC in CAT II-Umgebungen isoliert.

Wellenformaufzeichnung und RMS-Datenaufzeichnung
Der MR8870 zeichnet Wellenformen mit einer maximalen Abtastrate von 1 MS/s, 12 Bit
Auflösung und einer Bandbreite von DC bis 50 kHz auf. Konfigurierbare Triggerfunktionen
mit einstellbarem Pre-Trigger ermöglichen eine ereignisbasierte Aufzeichnung,
beispielsweise bei der Erfassung von Spannungs- oder Stromtransienten, Einschaltströmen
oder Schaltvorgängen von Relais.

Als RMS Recorder konfiguriert berechnet das Gerät bis zu 1000 RMS-Werte pro Sekunde.
Die RMS-Werte können in frei wählbaren Intervallen gespeichert werden, zusätzlich mit
Minimal- und Maximalwerten pro Intervall, sodass auch kurzzeitige Spannungs- oder
Stromabweichungen bei längeren Messungen erfasst werden.

Strommessung mit externen Sensoren

Der MR8870 ermöglicht Strommessungen über externe Stromzangen oder Stromsensoren
mit Spannungsausgang. AC-Stromzangen mit BNC-Anschluss können direkt an die
Analogeingänge des MR8870 angeschlossen werden und eignen sich für mobile
Messungen im industriellen Umfeld. Kompatible HIOKI Rogowski-Sensoren unterstützen
Strommessungen bis 5000 A, abhängig vom gewählten Sensormodell.

Für Anwendungen mit höherer Genauigkeit oder zur Messung von Gleichströmen können
kompatible Stromsensoren mit ME15W-Anschluss in Verbindung mit einer externen
Sensorversorgungseinheit eingesetzt werden. Der messbare Strombereich und die
Frequenzcharakteristik werden durch den verwendeten Sensor bestimmt, während die
Systembandbreite des MR8870 DC bis 50 kHz beträgt.

Logikeingänge und Logiktastköpfe

Der MR8870 verfügt über vier Logikeingänge zur gleichzeitigen Erfassung digitaler Signale
gemeinsam mit analogen Wellenformen. Die Logikeingänge können auch als Triggerquelle
verwendet oder zur zeitlichen Zuordnung von Schaltzuständen zu gemessenen Spannungsund Stromverläufen genutzt werden.

Für digitale Signale und Kontaktsignale bis 50 V DC eignet sich der Logiktastkopf 9320-01,
beispielsweise für SPS-Ausgänge oder Open-Collector-Signale, und ermöglicht die
Erfassung von Pulsen ab 500 ns. Für Relaisansteuerungen und netznahe AC- oder DCSignale bis 250 V steht der isolierte Logiktastkopf MR9321-01 zur Verfügung, der auch zur
Erkennung von Netzunterbrechungen eingesetzt werden kann.

Speicher, Datenübertragung und Stromversorgung
Der MR8870 verfügt über einen internen Speicher von 2 MWords pro Kanal für
ereignisbasierte Wellenformaufzeichnungen bei maximaler Abtastrate. Für längere
Messungen oder kontinuierliche Aufzeichnungen können Daten auf einer herausnehmbaren
Speicherkarte gespeichert werden. Bei Anschluss über USB wird der MR8870 am PC als
Wechseldatenträger erkannt, sodass ein direkter Zugriff auf die gespeicherten Dateien
möglich ist. Die Auswertung erfolgt mit kompatibler Software wie dem Dedicated Wave
Processor Program für den 8870-20, WaveViewer oder dem 9335 Wave Processor.

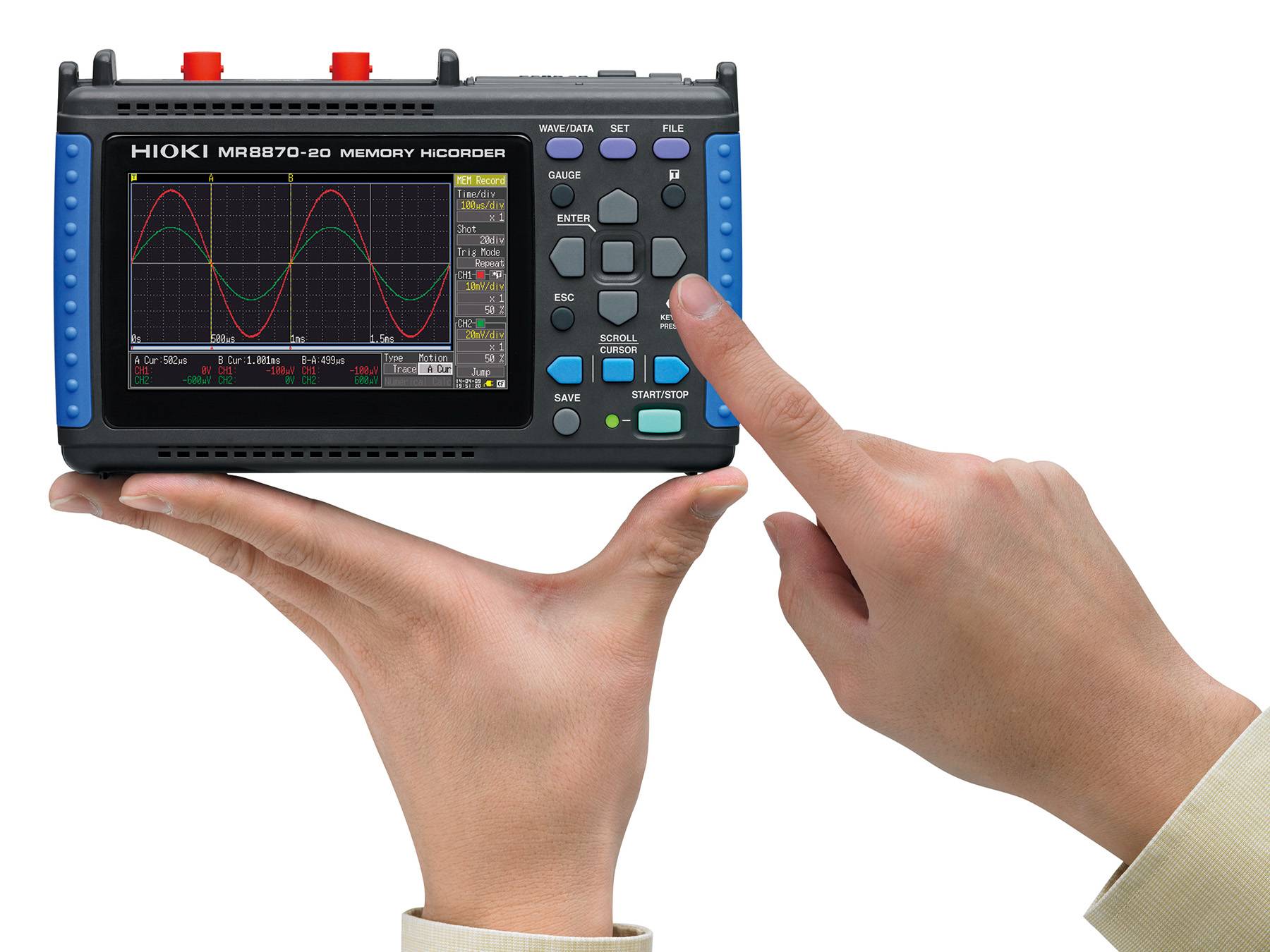

Das kompakte Gehäuse wiegt etwa 600 g und ist für den mobilen Einsatz ausgelegt. Die
Stromversorgung erfolgt über das im Lieferumfang enthaltene Netzteil Z1005, eine externe
DC-Versorgung oder einen optionalen Akkupack. Im Akkubetrieb sind bis zu zwei Stunden
autarke Messungen möglich. Der MR8870 wird in Japan gefertigt.
